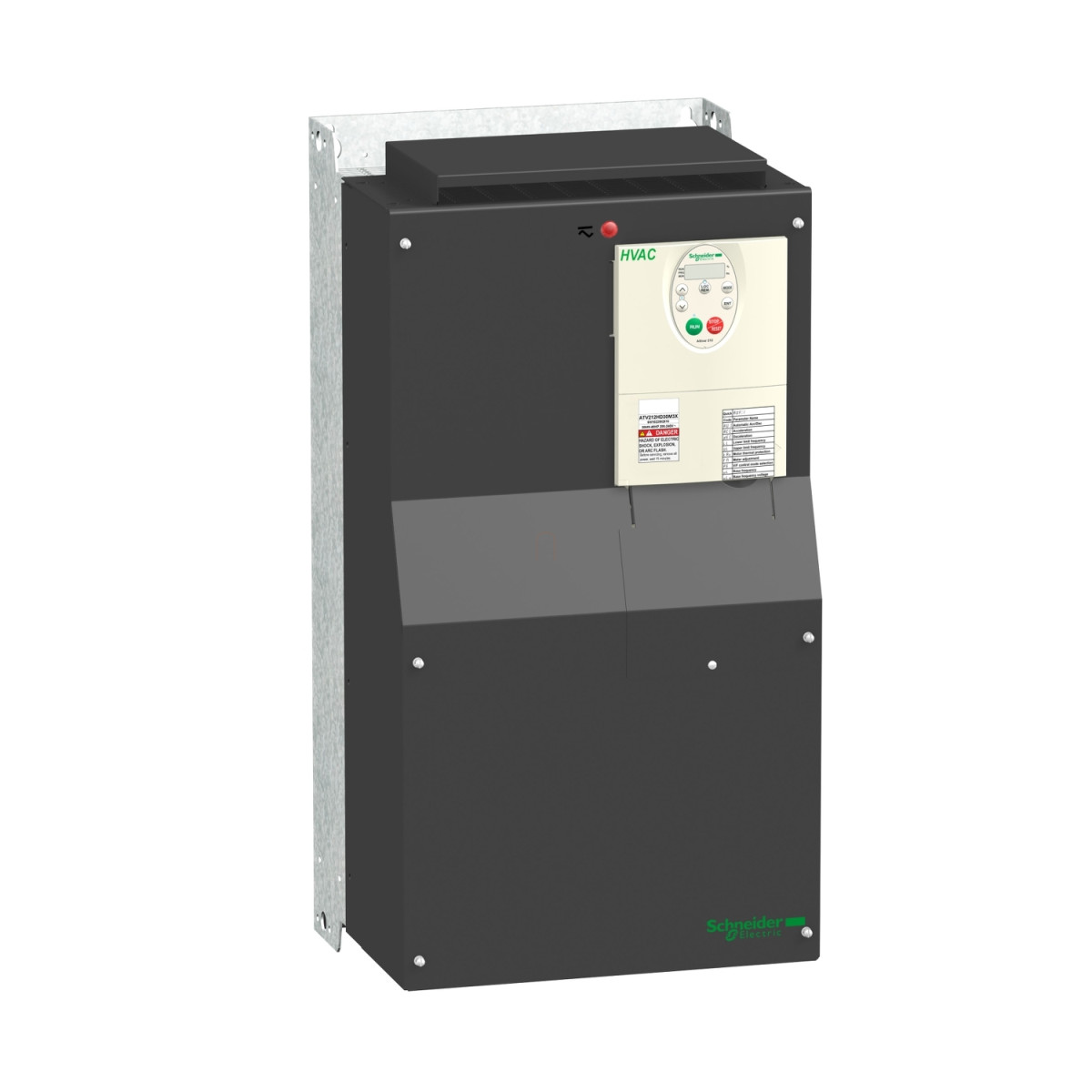

A Schneider Electric Altivar 212 ATV212HD30N4 típusú frekvenciaváltó egy kifejezetten épületgépészeti (HVAC) rendszerekhez fejlesztett, professzionális változtatható sebességű meghajtó, amely 30kW / 40LE teljesítménnyel és háromfázisú, 380-480V tápfeszültséggel rendelkezik. Ez a készülék ideális választás szivattyúk és ventilátorok vezérléséhez épületgépészeti alkalmazásokban, ahol a hatékony energiafelhasználás és a precíz szabályozás egyaránt fontos követelmény.
A készülék IP21-es védettséggel és integrált C2 EMC szűrővel rendelkezik, amely biztosítja a megfelelő működést elektromágneses szempontból érzékeny környezetben is. Az Altivar 212 sorozat legfőbb erénye a rugalmasság - a változtatható frekvencia 0,5-200 Hz között állítható, és akár 10:1 sebességtartományt is képes kezelni, amely biztosítja a pontos beállítást különböző alkalmazásokhoz. A névleges kapcsolási frekvencia 8 kHz, de ez 6-16 kHz között konfigurálható az optimális működés érdekében.
Kommunikációs szempontból rendkívül sokoldalú eszköz, támogatja az APOGEE FLN, Modbus, BACnet, METASYS N2 és LonWorks protokollokat. A fizikai csatlakozás 2-vezetékes RS485 interfészen keresztül történik, amely lehetővé teszi a könnyű integrációt meglévő épületfelügyeleti rendszerekbe. A kommunikációs sebesség 9600 vagy 19200 bps lehet, RTU formátumban, és akár 247 különböző címet is támogat a hálózaton.
Az ATV212HD30N4 számos aszinkron motor vezérlési profilt kínál, beleértve a feszültség/frekvencia arányt automatikus IR kompenzációval, fluxusvektoros vezérlést érzékelő nélkül, illetve különféle energiatakarékos üzemmódokat, mint például a kvadratikus U/f karakterisztika. Az eszköz magas szintű védelemmel rendelkezik különböző üzemeltetési problémákkal szemben, például túlmelegedés, rövidzárlat, fáziskimaradás, túláram és túlfeszültség ellen. A motor védelme is kiemelkedő, amely magában foglalja a termikus védelmet, a motorfázis-kimaradás felügyeletet, valamint a PTC szondák használatának lehetőségét.
Fizikai paramétereit tekintve a készülék méretei: 240 mm széles, 420 mm magas és 214 mm mély. A vezérlőegység két diszkrét és két analóg bemenettel, valamint két diszkrét és egy analóg kimenettel rendelkezik, amelyek konfigurálhatók különböző alkalmazásokhoz. Az ATV212HD30N4 modell különösen ajánlott légkezelő egységekhez, hűtőtornyokhoz, keringető szivattyúkhoz és hasonló épületgépészeti alkalmazásokhoz, ahol a változó terhelés és a magas energiahatékonyság követelmény.
Schneider Electric Altivar ATV214 - ATV212HD30N4 műszaki adatok
Alapadatok
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motor teljesítmény: 30 kW
Motor teljesítmény (LE): 40 LE
Tápfeszültség határértékei: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Vonali áram: 44,7 A 480 V-nál, 56,7 A 380 V-nál
Termékcsalád: Altivar 212
EMC szűrő: Class C2 EMC szűrő integrálva
IP védettségi fokozat: IP21
Kommunikációs protokollok
Kommunikációs portok protokolljai: APOGEE FLN, Modbus, BACnet, METASYS N2, LonWorks
Fizikai interfész: 2-vezetékes RS 485
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1...247
Teljesítményadatok
Látszólagos teljesítmény: 44,6 kVA 380 V-nál
Folyamatos kimeneti áram: 58,5 A 380 V-nál, 58,5 A 460 V-nál
Maximális tranziens áram: 64,4 A 60 másodpercig
Frekvenciaváltó kimeneti frekvenciája: 0,5...200 Hz
Sebesség tartomány: 1...10
Sebesség pontosság: +/- 10 % névleges csúszásnál 0,2 Tn-től Tn-ig
Nyomaték pontosság: +/- 15 %
Tranziens túlnyomaték: A névleges motornyomaték 120 %-a +/- 10 % 60 másodpercig
Védelmi funkciók
Védelmi típusok: Túlmelegedés elleni védelem, Termikus teljesítményfokozat, Motor fázisok közötti rövidzárlat elleni védelem, Bemeneti fáziskiesés elleni védelem, Kimeneti fázisok és föld közötti túláram elleni védelem, DC busz túlfeszültség elleni védelem, Vezérlőáramkör szakadás elleni védelem, Sebességtúllépés elleni védelem, Tápfeszültség túl- és alulfeszültség elleni védelem, Motor termikus védelem, Motor fázisszakadás, PTC szondákkal
Fizikai jellemzők
Szélesség: 240 mm
Magasság: 420 mm
Mélység: 214 mm
Nettó tömeg: 26,4 kg
Üzemeltetési környezet
Szennyezettségi fokozat: 3 az IEC 61800-5-1 szerint
Rezgésállóság: 1,5 mm (f= 3...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az EN/IEC 60068-2-8 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zajszint: 59,9 dB a 86/188/EEC szerint
Üzemi magasság: 1000...3000 m (2000 m-ig korlátozva a Corner Grounded elosztóhálózathoz, 1%-os áramcsökkentéssel 100 m-enként), <= 1000 m csökkentés nélkül
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint, 5...95 % csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti levegőhőmérséklet üzemeltetéskor: -10...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentési tényezővel)
Üzemeltetési pozíció: Függőleges +/- 10 fok
Tanúsítványok
Terméktanúsítványok: NOM 117, C-Tick, UL, CSA
Jelölés: CE
