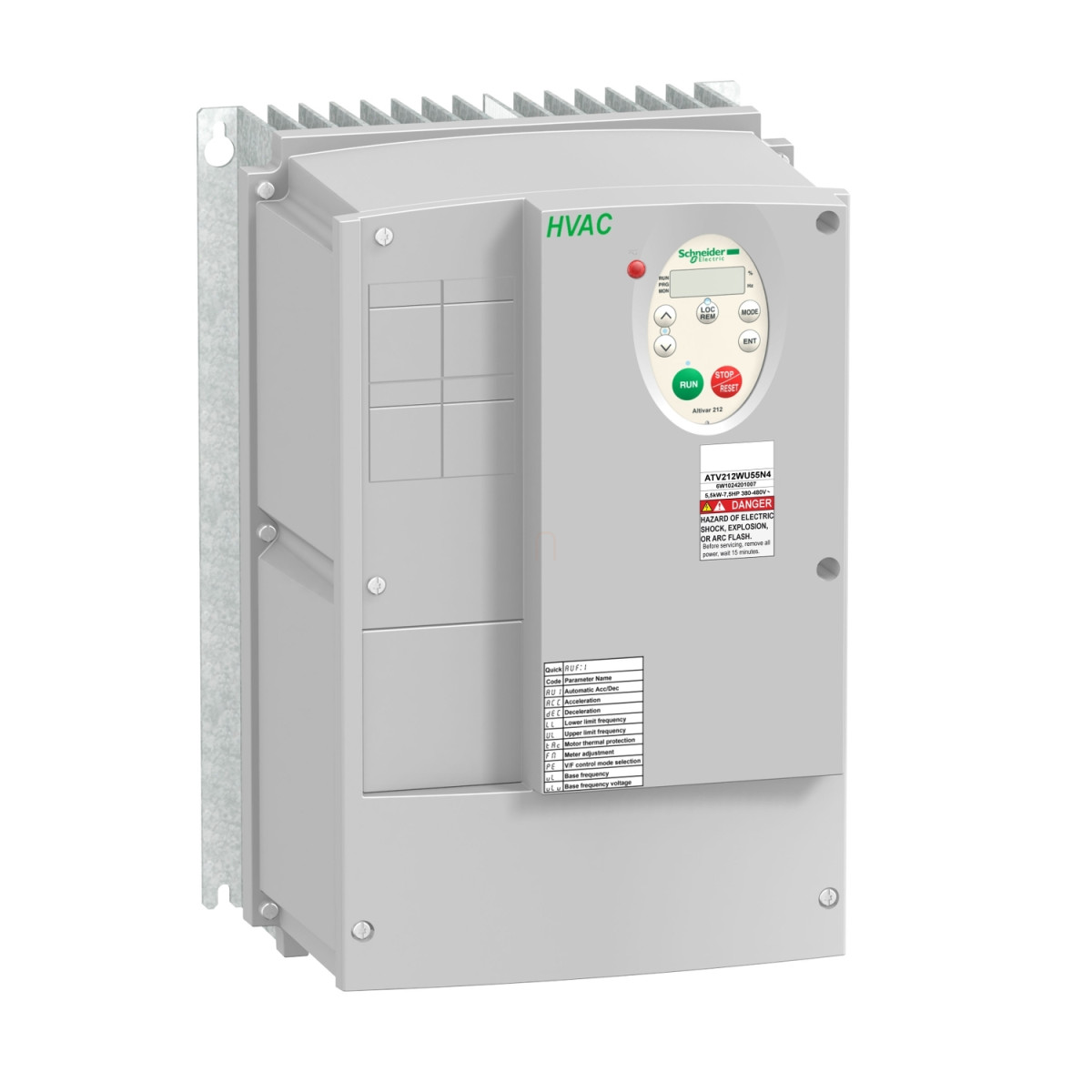

Schneider Electric Altivar ATV212 - ATV212WU75N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 7,5kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék háromfázisú, 380-480 V-os tápfeszültséggel működik, és maximális védelmet biztosít IP55-ös védettségi fokozatának köszönhetően. Ez azt jelenti, hogy a frekvenciaváltó teljes mértékben védett a por ellen, és kisnyomású vízsugár ellen is ellenálló minden irányból, így akár ipari környezetben, gépházakban, vagy akár kültéri telepítésnél is biztonságosan alkalmazható. A beépített C2 osztályú EMC szűrő minimalizálja az elektromágneses interferenciát, ami különösen fontos az érzékeny elektronikus berendezéseket tartalmazó épületekben.
A készülék számos kommunikációs protokollt támogat, többek között BACnet, Modbus, LonWorks, METASYS N2 és APOGEE FLN rendszereket, így könnyen integrálható különböző épületfelügyeleti rendszerekbe. A frekvenciaváltó 0,5-200 Hz-es kimeneti frekvenciatartományt biztosít, 1:10 sebességszabályozási tartománnyal. Az eszköz ±15%-os nyomatékpontosságot kínál, és képes 120%-os tranziens túlterhelésre 60 másodpercig.
Az ATV212WU75N4 számos fejlett motor vezérlési profilt támogat, beleértve a fluxusvektor-vezérlést érzékelő nélkül, automatikus IR kompenzációt, valamint többféle feszültség/frekvencia karakterisztikát. A készülék energiatakarékos kvadratikus U/f görbével is rendelkezik, ami különösen előnyös szivattyú és ventilátor alkalmazásoknál. A 6-16 kHz között állítható kapcsolási frekvencia lehetővé teszi a zajszint optimalizálását, miközben a 12 kHz-es névleges kapcsolási frekvencia hatékony működést biztosít.
A frekvenciaváltó átfogó védelmi funkciókkal rendelkezik, mint például túlmelegedés elleni védelem, termikus védelem a teljesítményfokozatra, rövidzárlat elleni védelem a motor fázisai között, túláram védelem a kimeneti fázisok és a föld között, túlfeszültség védelem a DC buszon, fáziskimaradás elleni védelem, és még sok egyéb. A készülék méretei: 230 mm szélesség, 340 mm magasság, 208 mm mélység, nettó tömege 10,95 kg. A beüzemelés és a diagnosztika szempontjából hasznos, hogy egy piros LED jelzi a DC busz feszültség alatti állapotát. Az üzemeltetési hőmérséklettartomány -10°C és +40°C között van korlátozás nélkül, illetve +40°C és +50°C között teljesítménycsökkentéssel.
Schneider Electric Altivar ATV213 - ATV212WU75N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 7,5kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel műszaki adatok
Általános specifikációk
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motor teljesítmény: 7,5 kW / 10 LE
Tápfeszültség határértékek: 323...528 V
Névleges tápfeszültség: 380...480 V - 15...10 %
Tápfrekvencia: 50...60 Hz - 5...5 %
Vonali áram: 11,7 A 480 V-nál / 14,7 A 380 V-nál
Termékcsalád: Altivar 212
Termék vagy komponens típusa: Frekvenciaváltó
Termékspecifikus alkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikáció
Kommunikációs port protokoll: BACnet, Modbus, LonWorks, METASYS N2, APOGEE FLN
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 1 nyitott típusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1...247
Elektromos jellemzők
EMC szűrő: Integrált C2 osztályú EMC szűrő
IP védelmi fokozat: IP55
Látszólagos teljesítmény: 12,2 kVA 380 V-nál
Folyamatos kimeneti áram: 16 A 380 V-nál, 16 A 460 V-nál
Maximális tranziens áram: 17,6 A 60 másodpercig
Hajtás kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebességpontosság: ± 10 % névleges csúszásnál 0,2 Tn - Tn
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, automatikus IR kompenzáció (U/f + automatikus Uo)
Fluxusvektor vezérlés érzékelő nélkül, standard
Feszültség/frekvencia arány, 5 pont
Feszültség/frekvencia arány, 2 pont
Feszültség/frekvencia arány - Energiatakarékos, négyzetes U/f
Nyomatékpontosság: ± 15 %
Tranziens túlnyomaték: A névleges motornyomaték 120 %-a ± 10 % 60 másodpercig
Be- és kimenetek
Analóg bemenetek száma: 2
Analóg kimenetek száma: 1
Diszkrét kimenetek száma: 2
Védelmi funkciók
Túlmelegedés elleni védelem: meghajtó
Termikus teljesítményfokozat: meghajtó
Rövidzárlat a motorfázisok között: meghajtó
Bemeneti fázistörések: meghajtó
Túláram a kimeneti fázisok és a föld között: meghajtó
Túlfeszültség a DC buszon: meghajtó
Szakadás a vezérlő áramkörben: meghajtó
Sebességhatár túllépése elleni védelem: meghajtó
Hálózati túlfeszültség és alulfeszültség: meghajtó
Hálózati alulfeszültség: meghajtó
Bemeneti fázisvesztés elleni védelem: meghajtó
Termikus védelem: motor
Motorfázis szakadás: motor
PTC érzékelőkkel: motor
Mechanikai adatok
Szélesség: 230 mm
Magasság: 340 mm
Mélység: 208 mm
Környezeti feltételek
Környezeti levegő hőmérséklete működés közben: -10...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentési tényezővel)
Üzemi helyzet: Függőleges ±10 fok
Zajszint: 55 dB 86/188/EEC szerint
Üzemeltetési magasság: 1000...3000 m korlátozva 2000 m-re a sarokföldelt elosztóhálózat esetén 1%-os áramcsökkentéssel 100 m-enként, ≤ 1000 m terheléscsökkentés nélkül
