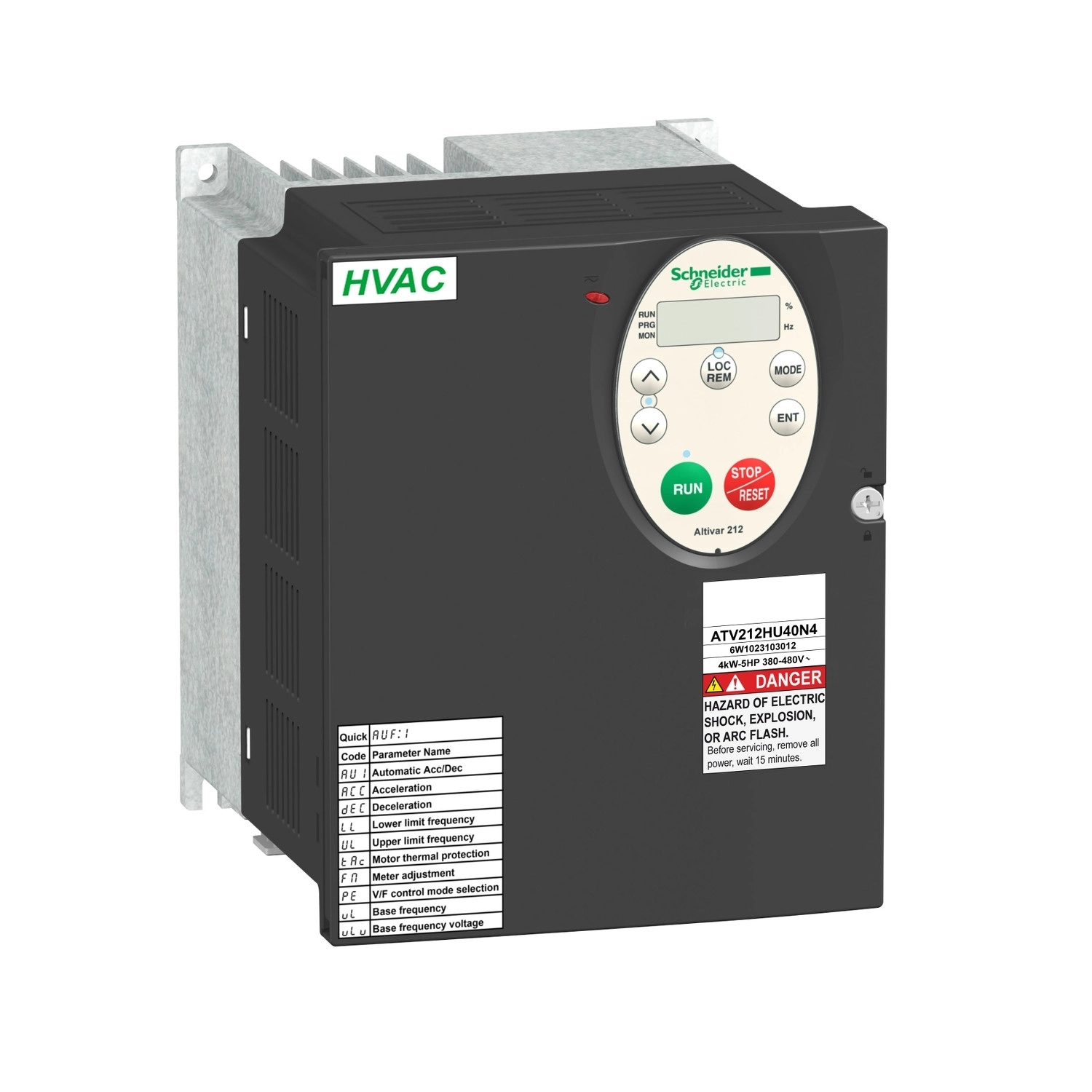

Az ATV212HU40N4 típusú Altivar 212 frekvenciaváltó a Schneider Electric kínálatának kiváló minőségű, kifejezetten épületgépészeti alkalmazásokra tervezett eleme, amely optimális megoldást nyújt a ventillátorok, szivattyúk és egyéb HVAC berendezések vezérléséhez. A 4 kW (5 LE) teljesítményű, háromfázisú, 380-480 V-os tápfeszültséggel működő készülék a középkategóriás HVAC alkalmazásokhoz lett kialakítva, ahol a pontos fordulatszám-szabályozás és az energiahatékonyság kiemelt fontosságú.
A frekvenciaváltó számos kommunikációs protokollt támogat, amelyek kifejezetten az épületautomatizálási rendszerekkel való integrációt szolgálják: METASYS N2, BACnet, APOGEE FLN, Modbus és LonWorks (opcionális kommunikációs kártyával). Ez a változatos csatlakozási lehetőség biztosítja, hogy az Altivar 212 kompatibilis legyen a legtöbb épületfelügyeleti rendszerrel, így rugalmas megoldást nyújt mind új, mind meglévő épületek korszerűsítéséhez. Az integrált Class C2 EMC szűrő pedig csökkenti az elektromágneses interferenciát, ami különösen fontos az érzékeny elektronikai környezetben történő alkalmazásoknál.

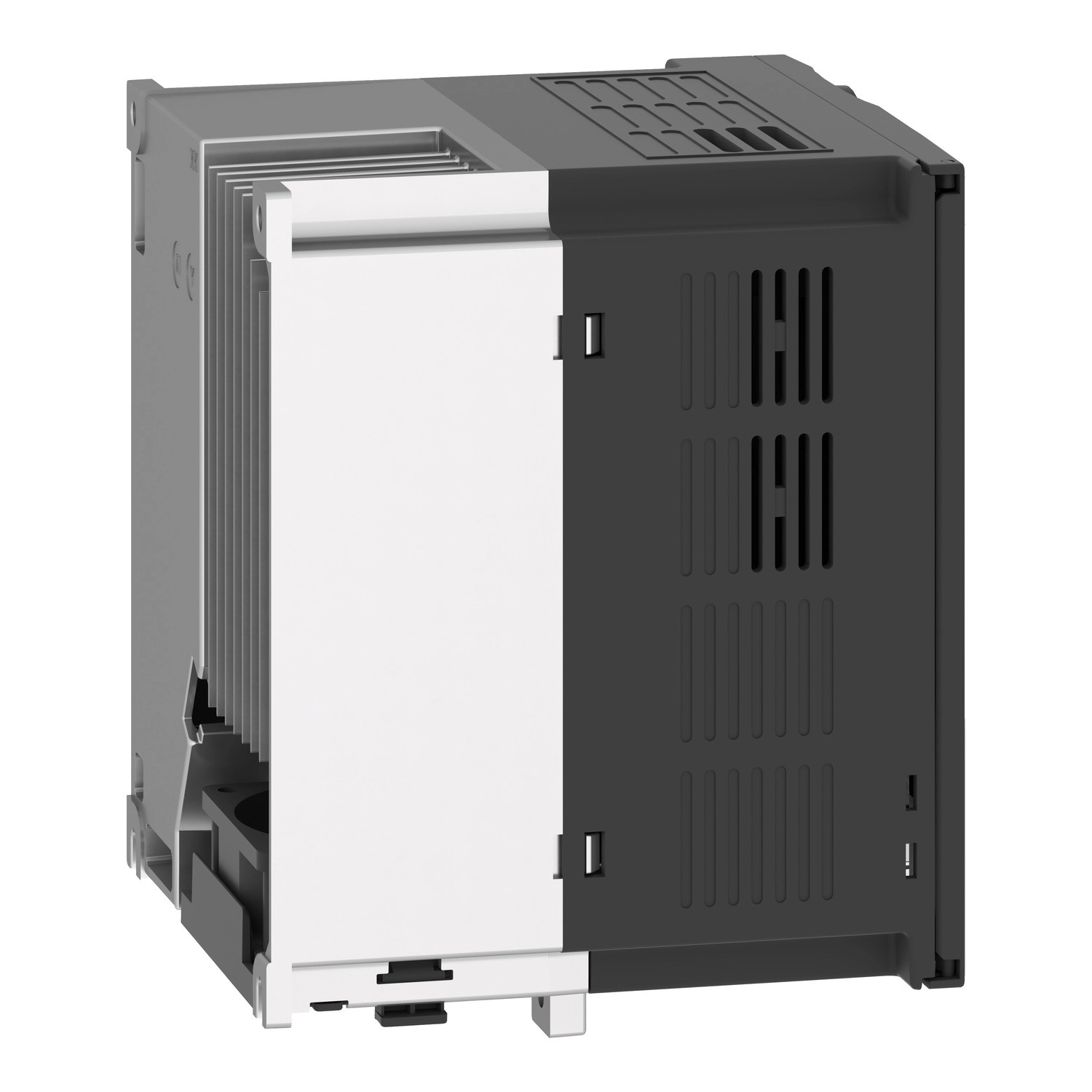

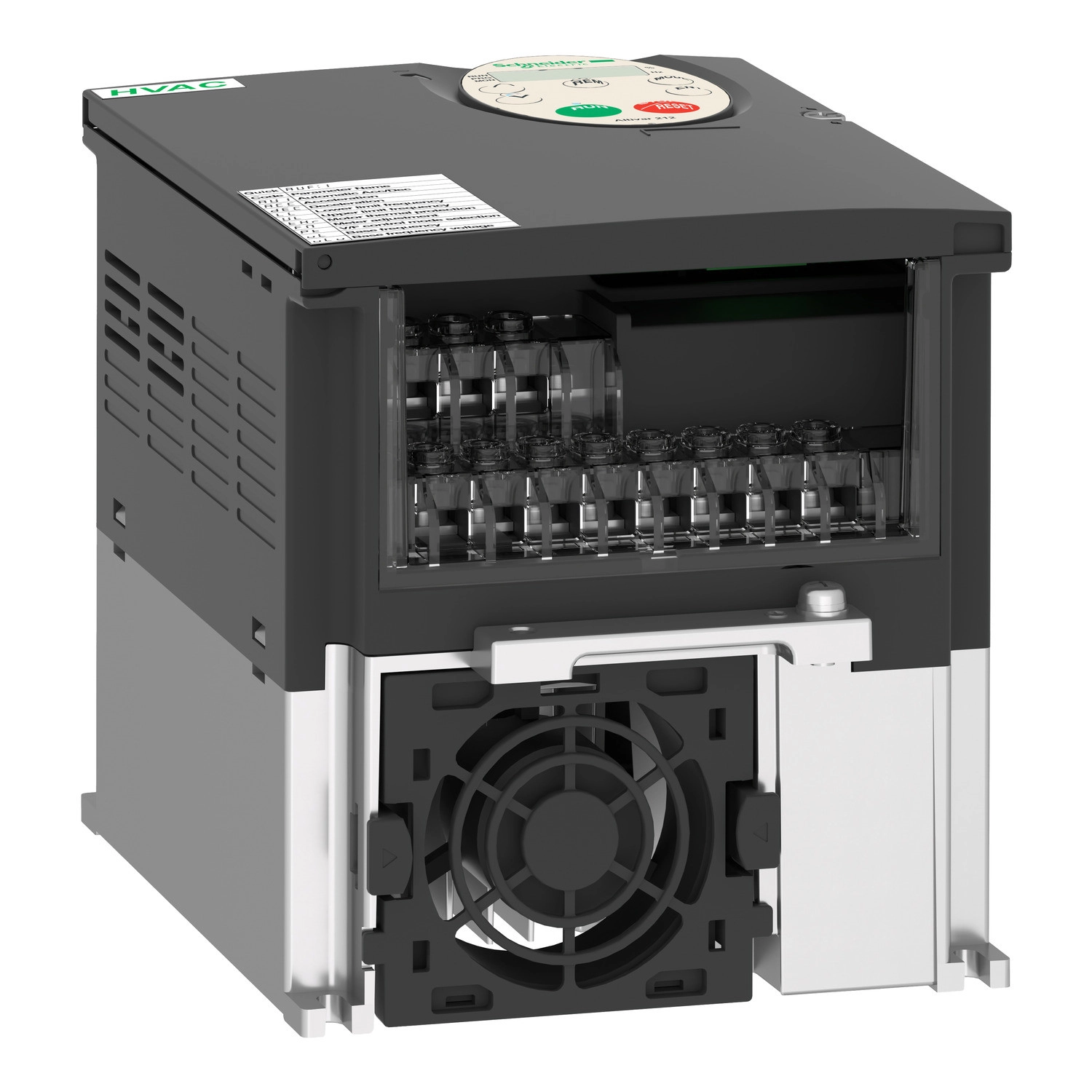

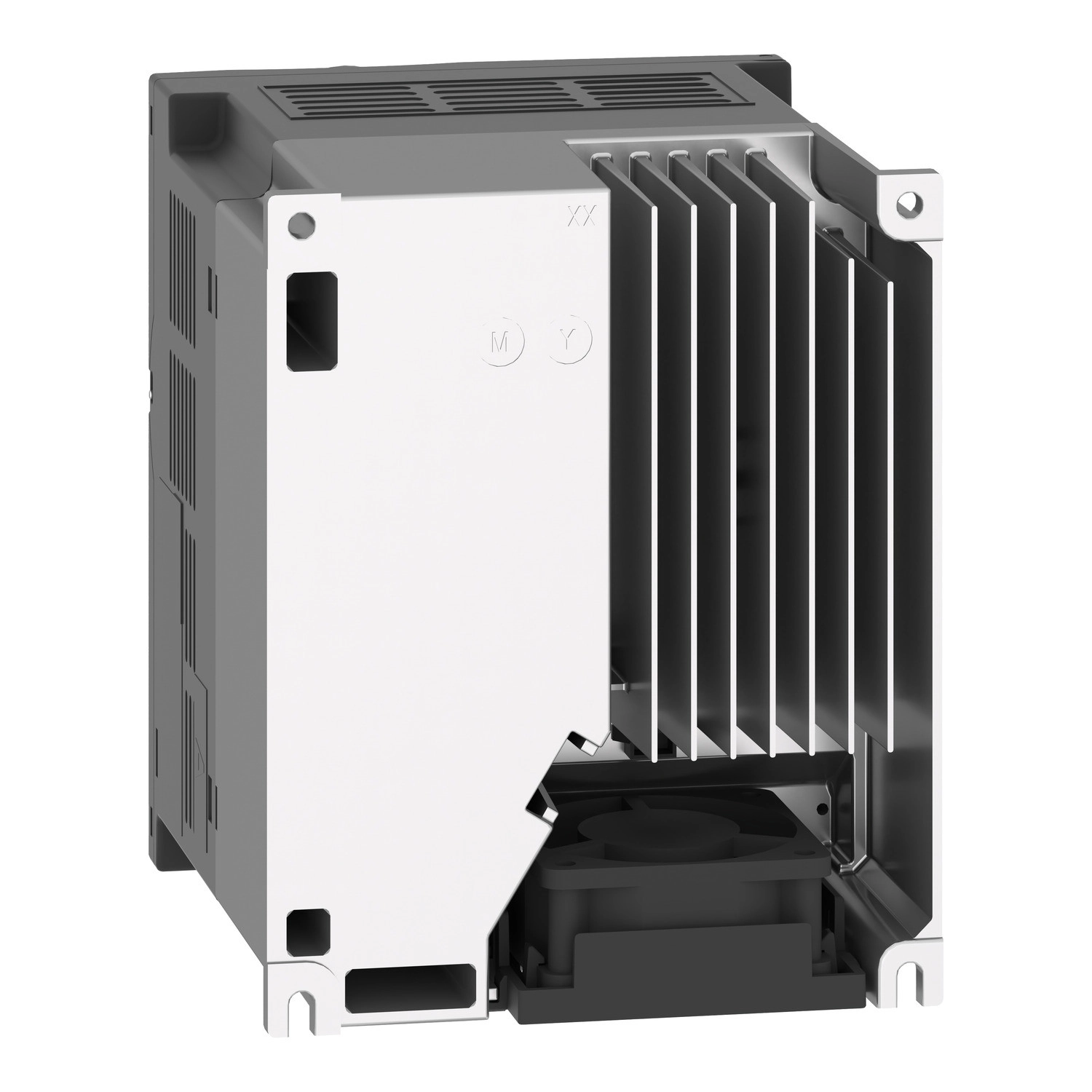

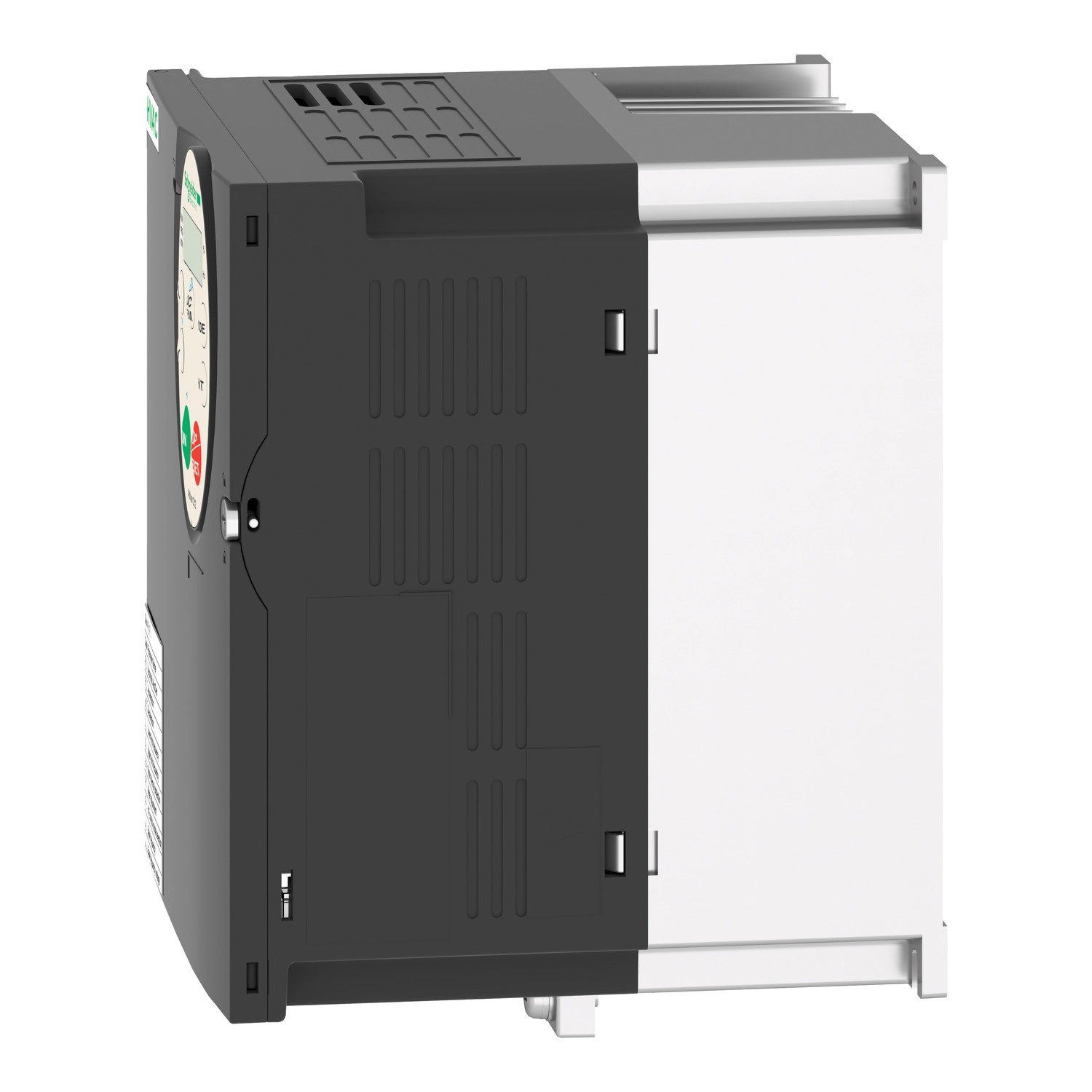

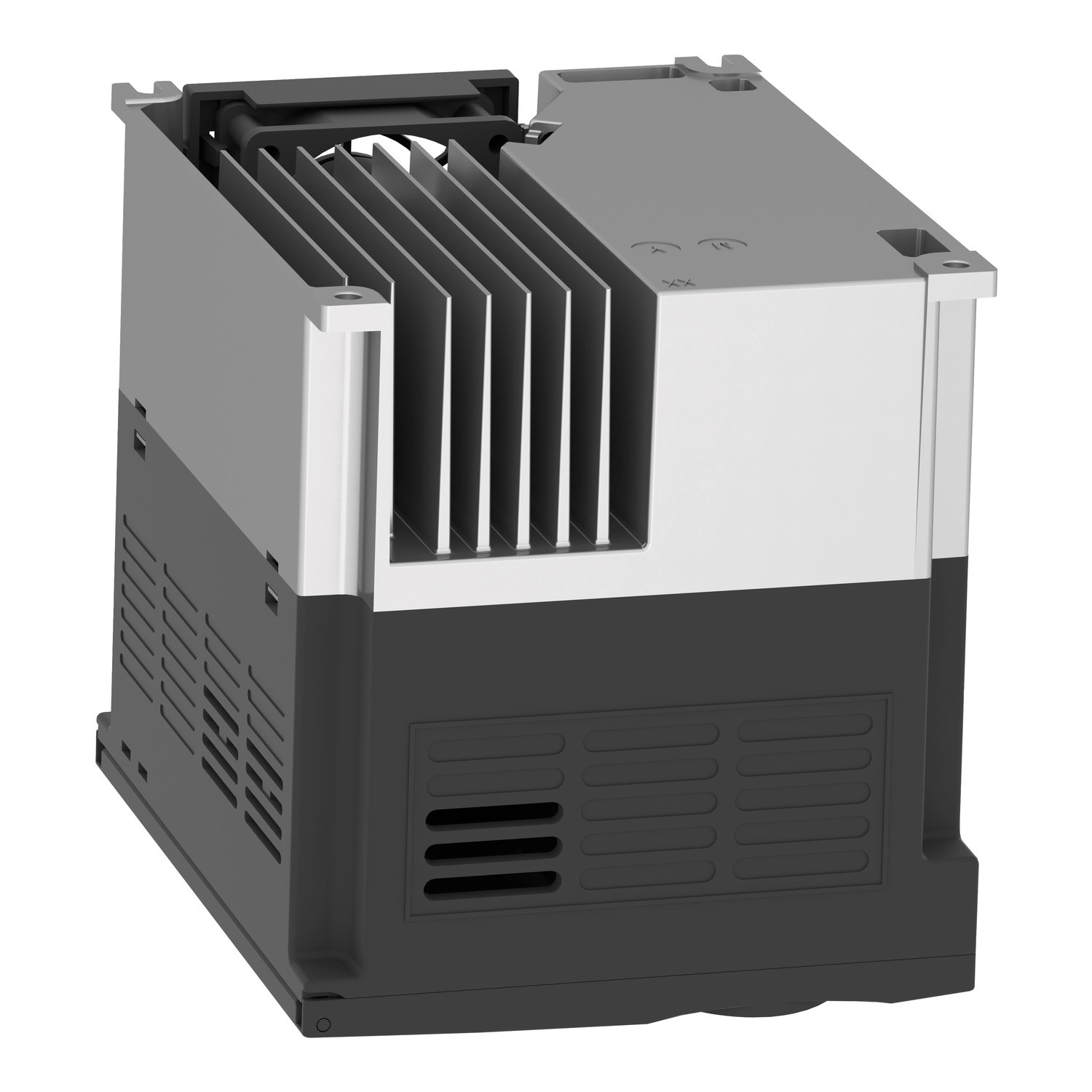

Az ATV212HU40N4 modell IP21 védettséggel rendelkezik, ami védelmet nyújt a por és a függőlegesen csepegő víz ellen. A készülék kompakt kivitelének köszönhetően - 142 mm széles, 184 mm magas és 150 mm mély - könnyen beépíthető a meglévő rendszerekbe, akár korlátozottabb helyviszonyok mellett is. A 3,35 kg-os tömeg pedig tovább könnyíti a szerelést és a telepítést.
A hajtás számos fejlett motorvezérlési funkciót kínál, beleértve az energiatakarékos négyzetes U/f karakterisztikát, az automatikus nyomatékkompenzációt, a 2 és 5 pontos U/f karakterisztikát, valamint a szenzor nélküli flux vektor vezérlést. Ezek a vezérlési módok biztosítják a pontos fordulatszám-szabályozást különböző terhelési viszonyok mellett. A frekvenciaváltó ±15%-os nyomatékpontosságot biztosít, és képes 120%-os névleges nyomatékot szolgáltatni 60 másodpercig, ami kiváló indítási teljesítményt eredményez nehezebb alkalmazásoknál is.
A készülék kiemelkedő védelmi funkciókkal rendelkezik, amelyek mind a hajtást, mind a motort védik. Ezek közé tartozik a túlmelegedés elleni védelem, a rövidzárlat elleni védelem, a túláram elleni védelem, a fáziskimaradás elleni védelem, valamint a túlfeszültség és feszültségesés elleni védelem. A PTC termisztoros motorvédelem csatlakoztatási lehetősége további biztonságot nyújt a motor túlmelegedése ellen, ami különösen fontos a folyamatos üzemű alkalmazásoknál.
Az ATV212HU40N4 frekvenciaváltó 0,5-200 Hz kimeneti frekvenciatartománnyal rendelkezik, és a kapcsolási frekvencia 6-16 kHz között állítható, ami lehetővé teszi az optimális kompromisszumot a motor zaj és a hajtás hatásfoka között. A programozható gyorsítási és lassítási rámpák (0,01-3200 s) pedig lehetővé teszik a pontos alkalmazás-specifikus beállításokat. Az Altivar 212 így tökéletes választás olyan alkalmazásokhoz, ahol a pontos sebesség- és nyomatékszabályozás mellett az energiahatékonyság és a megbízhatóság is kulcsfontosságú.
Schneider Electric Altivar ATV212 - ATV212HU40N4 műszaki adatok
Általános jellemzők
Terméktípus: Frekvenciaváltó
Sorozat: Altivar 212
Alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
Motor teljesítmény: 4 kW / 5 LE
Tápfeszültség: 380...480 V - 15...10 % (háromfázisú)
Tápfeszültség tartomány: 323...528 V
Névleges áramfelvétel: 6,4 A (480 V-on), 8,1 A (380 V-on)
IP védettség: IP21
EMC szűrő: Beépített C2 osztályú
Kommunikáció
Támogatott protokollok: METASYS N2, BACnet, APOGEE FLN, Modbus, LonWorks
Interfész: RS485 (2-vezetékes)
Átviteli sebesség: 9600 vagy 19200 bps
Adatformátum: 8 bit, 1 stop bit, páros/páratlan/nincs paritás
Kimeneti jellemzők
Látszólagos teljesítmény: 6,9 kVA (380 V-on)
Folyamatos kimeneti áram: 9,1 A (380 V-on és 460 V-on)
Tranziens túláram: 10 A (60 másodpercig)
Kimeneti frekvencia tartomány: 0,5...200 Hz
Sebesség szabályozási tartomány: 1:10
Sebesség pontosság: ±10% névleges csúszás, 0,2 Tn-tól Tn-ig
Kimeneti feszültség: Max. tápfeszültség
Vezérlés és beállítások
Nyomaték pontosság: ±15%
Tranziens túlnyomaték: Névleges nyomaték 120%-a ±10% (60 s-ig)
Gyorsítási/lassítási rámpák: 0,01...3200 s lineárisan állítható vagy terhelésfüggő automatikus
Motor csúszás kompenzáció: Automatikus vagy állítható
Kapcsolási frekvencia: 6...16 kHz állítható (névleges: 12 kHz)
Motorvezérlési profilok: Energiatakarékos négyzetes U/f, automatikus IR kompenzációs U/f, 2 pontos U/f, 5 pontos U/f, szenzor nélküli flux vektor vezérlés
Be- és kimenetek
Analóg bemenetek: 2 db (VIA, VIB) - feszültség vagy áram
Analóg kimenet: 1 db (FM) - kapcsolóval konfigurálható 0...10 V vagy 0...20 mA
Diszkrét kimenetek: 2 db konfigurálható relé
Diszkrét bemenetek: F, R, RES programozható 24 V DC
Védelmi funkciók
Hajtás védelem: Túlmelegedés, rövidzárlat, fáziskimaradás, túláram, DC bus túlfeszültség, vezérlőáramköri szakadás, túlsebesség, tápfeszültség túl/alulfeszültség
Motor védelem: Termikus védelem, fázisszakadás, PTC szondával
Mechanikai adatok
Méretek (Sz×Ma×Mé): 142 × 184 × 150 mm
Tömeg: 3,35 kg
Szerelési pozíció: Függőleges ±10°
