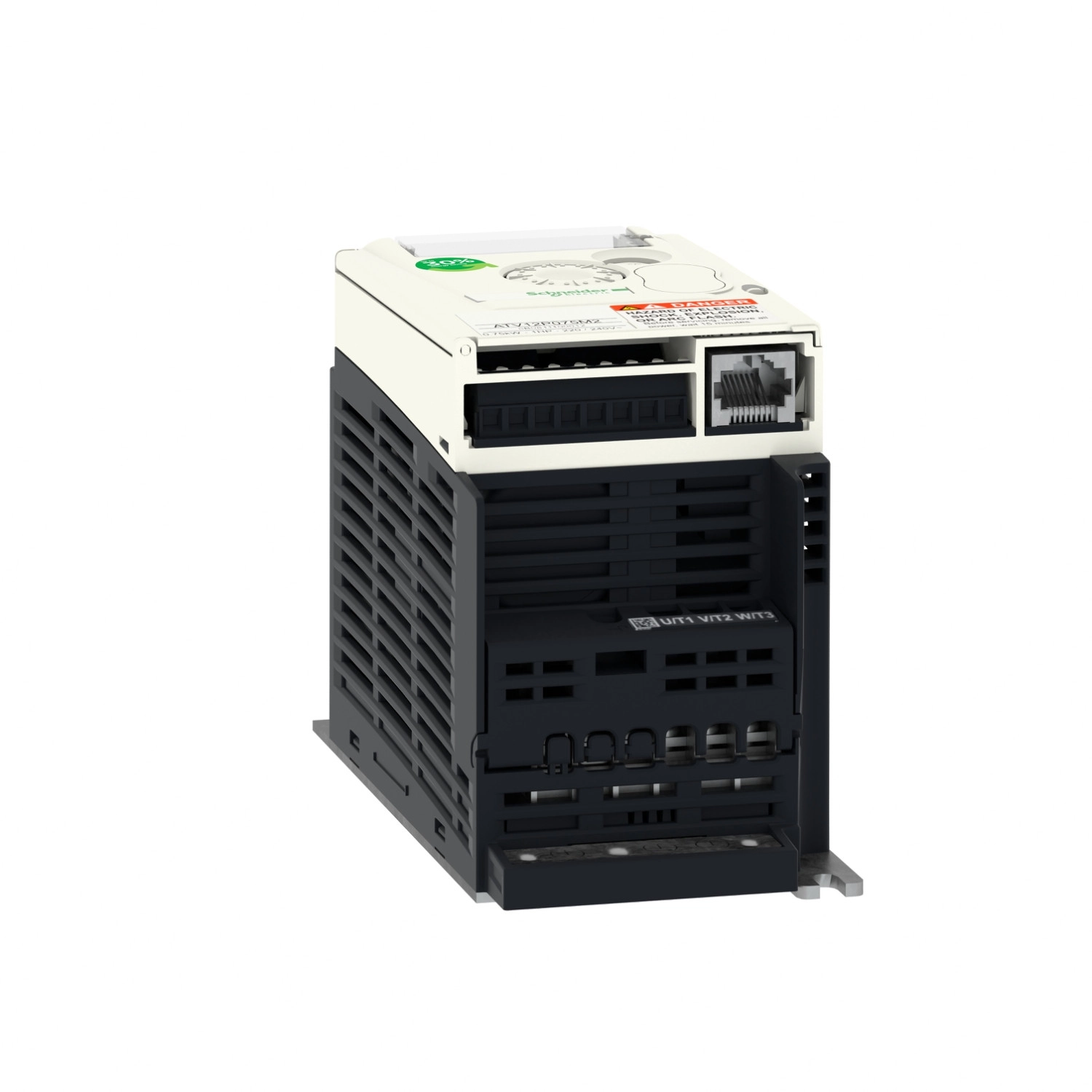

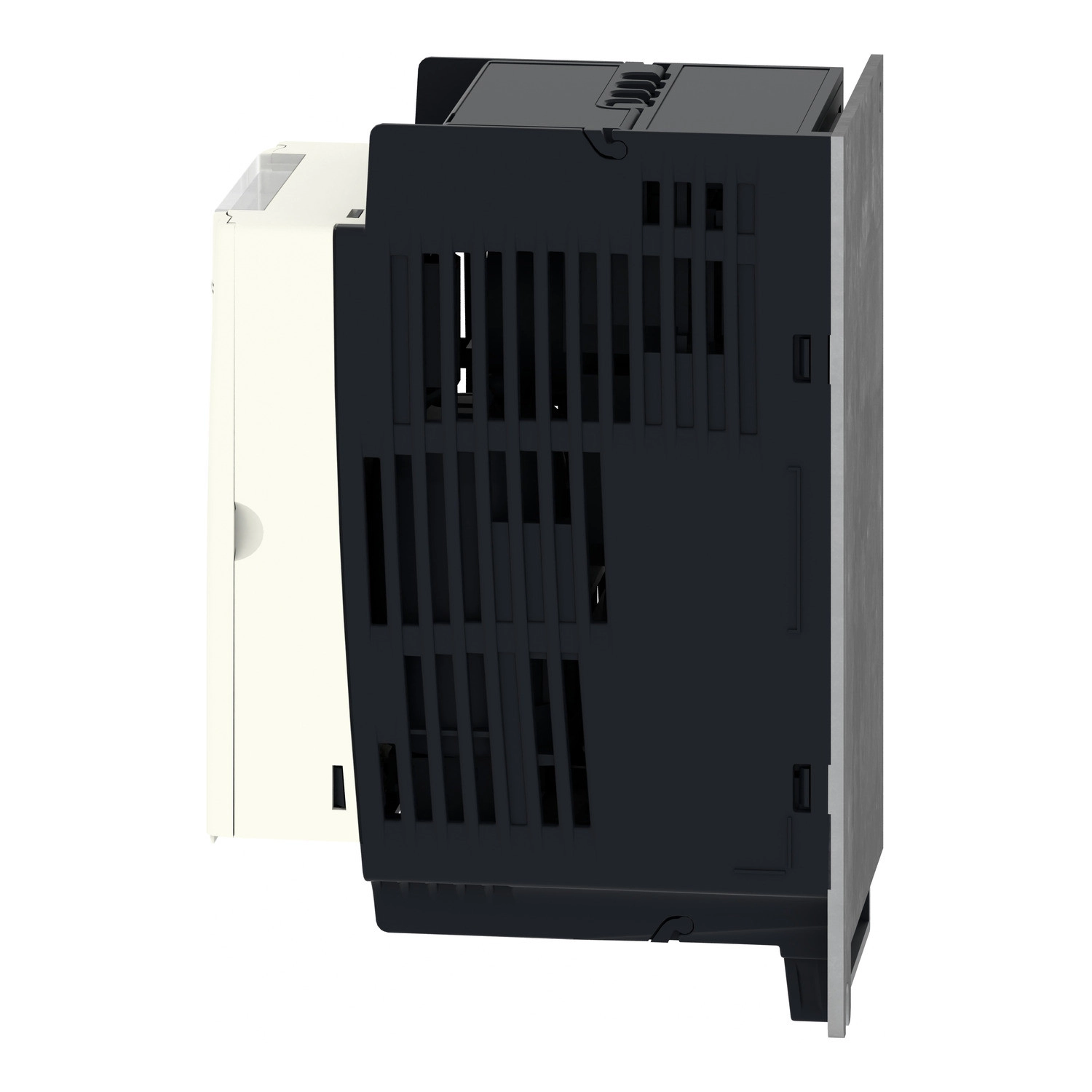

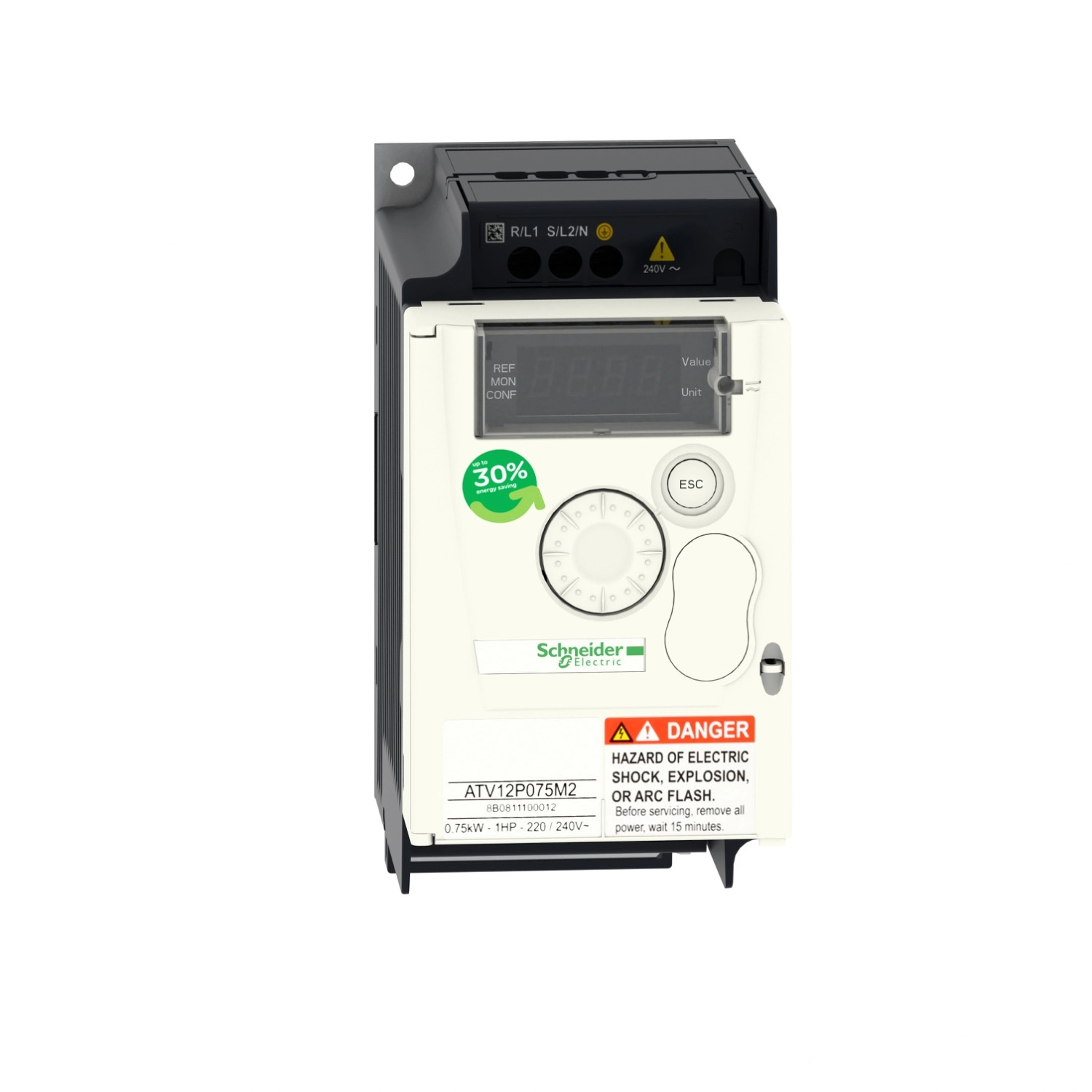

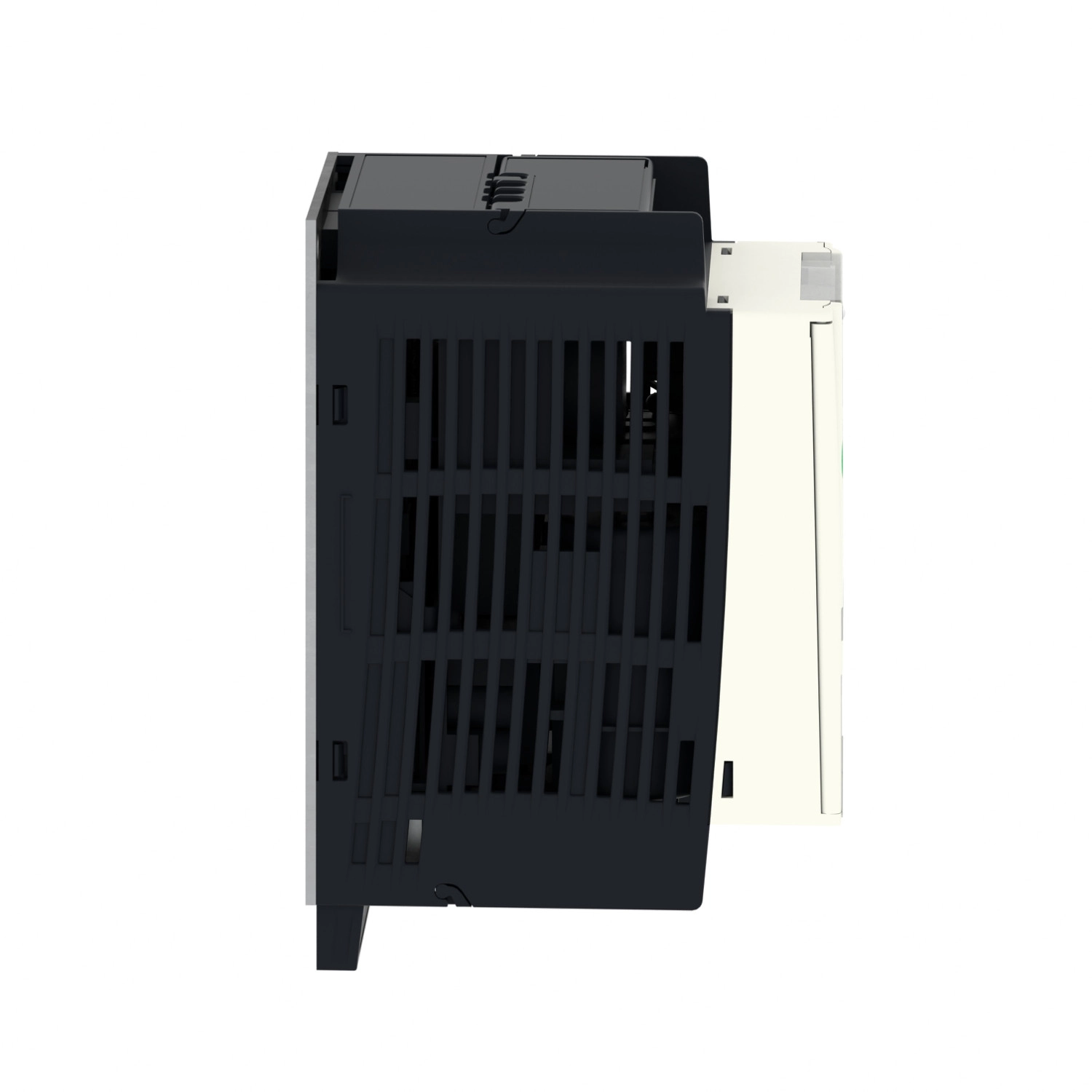

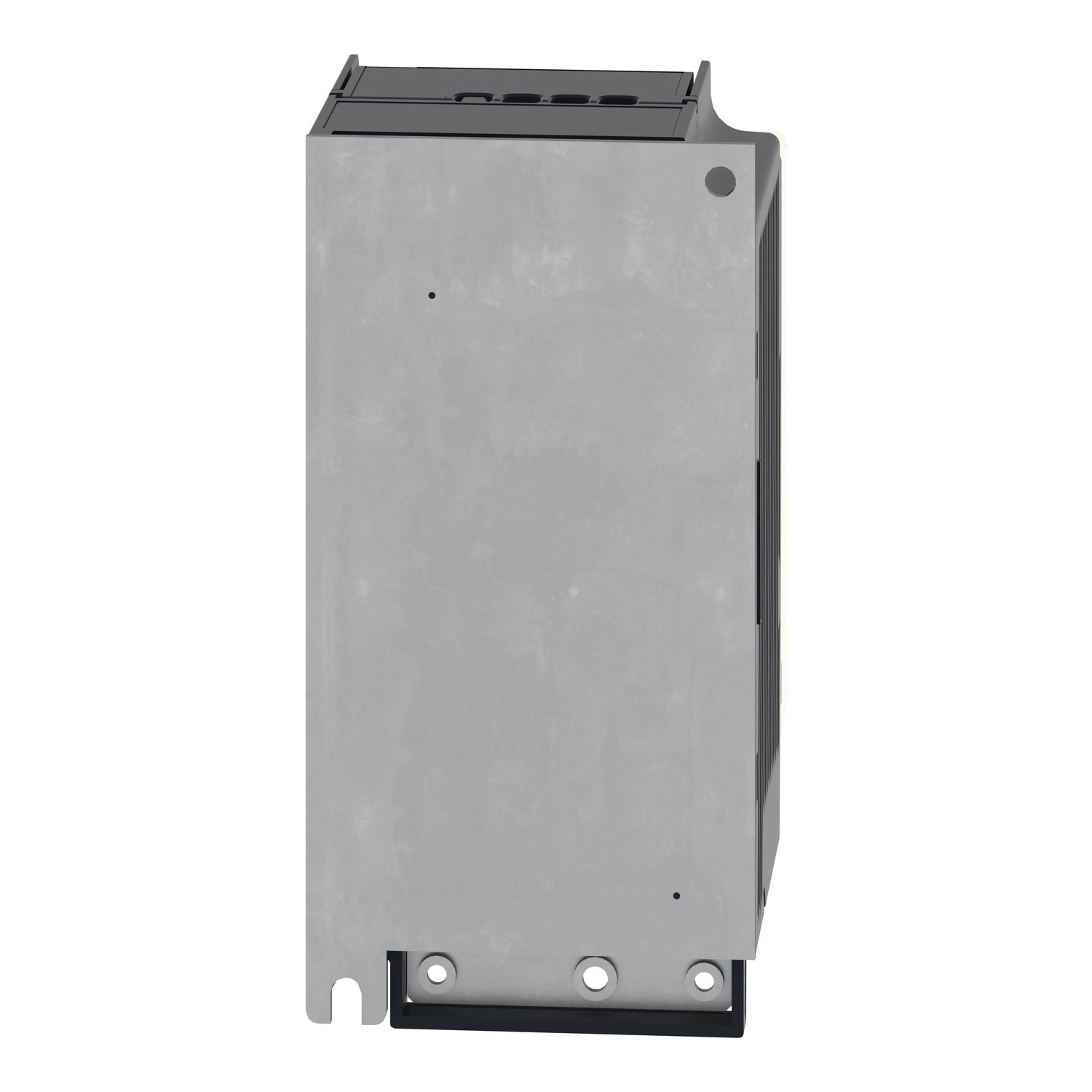

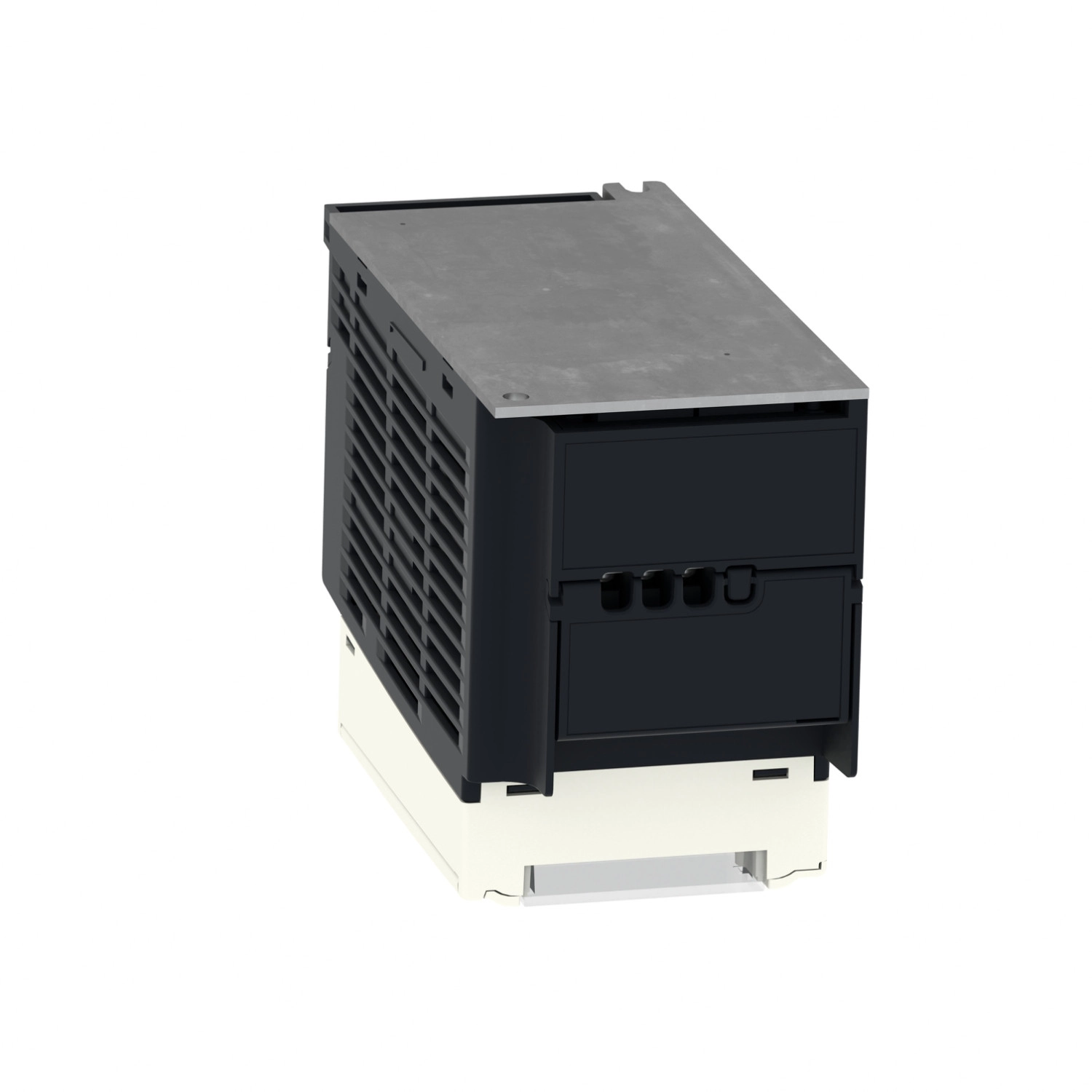

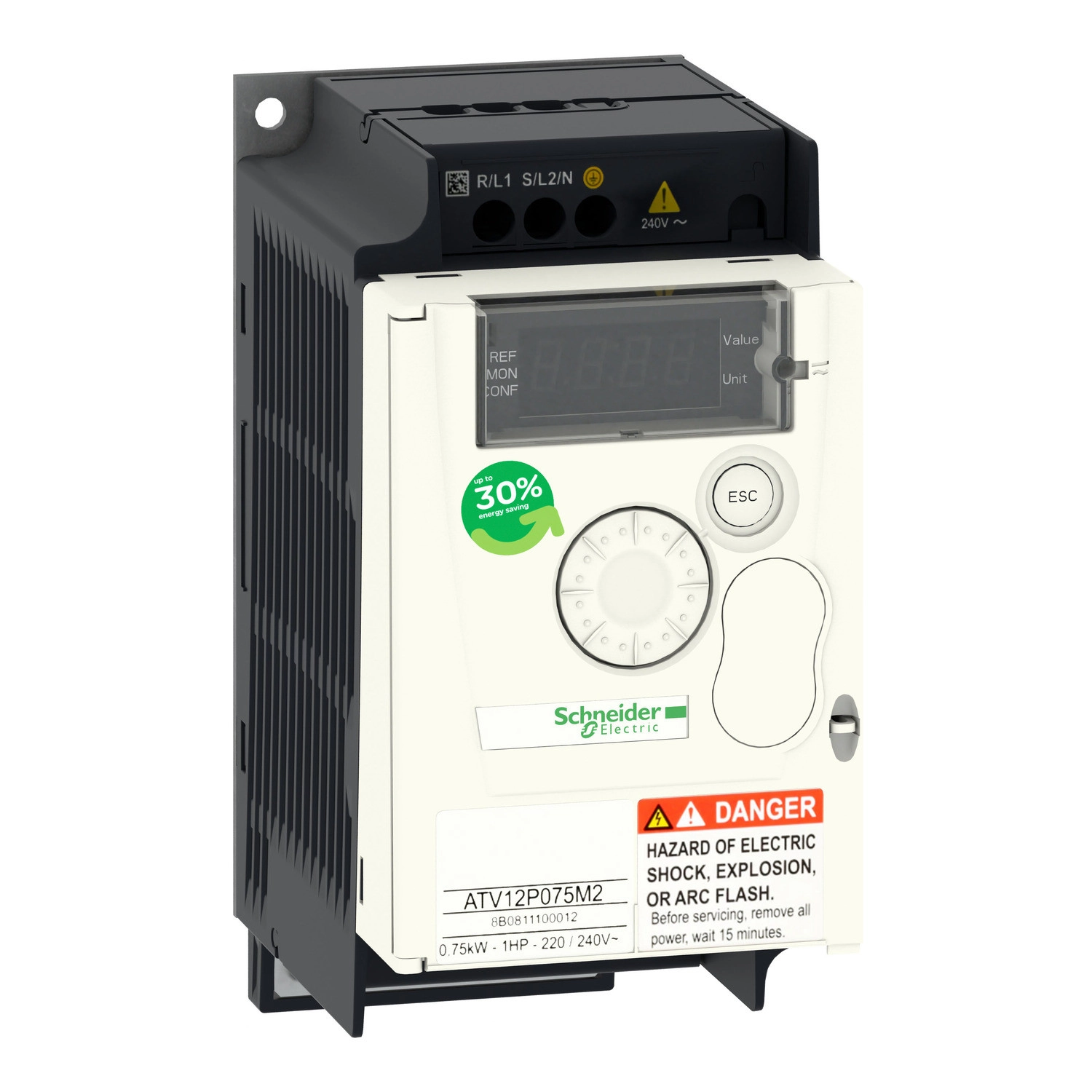

A Schneider Electric Altivar ATV12P075M2 egy kiváló minőségű, 0,75 kW teljesítményű frekvenciaváltó, amely egyszerű gépekhez és alkalmazásokhoz lett kifejlesztve. Ez a kompakt, kabinetbe szerelhető kivitelű eszköz egyfázisú, 200-240 V-os hálózatról működik, és ideális választás kisebb motorok fordulatszám-szabályozására.
Az ATV12P075M2 típusú frekvenciaváltó számos fejlett funkcióval rendelkezik, amelyek megkönnyítik a telepítést és a használatot. A beépített Modbus kommunikációs protokoll lehetővé teszi a rendszerbe való egyszerű integrálást és távoli vezérlést. A készülék 2-vezetékes RS485 fizikai interfészt használ, és az adatátviteli sebesség 9,6-38,4 kbit/s között állítható. A kommunikáció RTU keretformátumban történik, és akár 247 cím is konfigurálható a hálózaton.
A frekvenciaváltó rendkívül sokoldalú vezérlési lehetőségeket kínál. Támogatja a szenzor nélküli fluxusvektoros szabályozást, a feszültség/frekvencia arányos szabályozást, valamint a négyzetes feszültség/frekvencia szabályozást is. A kimeneti frekvencia széles tartományban, 0,5-400 Hz között állítható, ami lehetővé teszi a motor sebességének pontos beállítását az alkalmazás igényeinek megfelelően. A készülék 1:20 sebességszabályozási tartománnyal rendelkezik, és akár 150-170% átmeneti nyomatéktúlterhelést is képes kezelni.
Az ATV12P075M2 frekvenciaváltó 4 digitális bemenettel, 2 digitális kimenettel, 1 analóg bemenettel, 1 analóg kimenettel és 1 relékimenettel rendelkezik. Az analóg bemenet 10 bites A/D átalakítóval van ellátva, amely pontos jelkonverziót biztosít. A készülék támogatja mind a feszültség (0-10 V), mind az áram (0-20 mA) típusú analóg jeleket, így könnyen illeszthető különböző érzékelőkhöz és vezérlőrendszerekhez.
A frekvenciaváltó kompakt méretekkel rendelkezik, szélessége 72 mm, magassága 143 mm, mélysége pedig 102,2 mm. Ez a kis méret lehetővé teszi a helytakarékos telepítést szűk helyeken is. A készülék IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a por és az érintés ellen. Az eszközt függőleges helyzetben, +/- 10 fokos tűréssel kell felszerelni az optimális hűtés érdekében.
A Schneider Electric Altivar ATV12P075M2 frekvenciaváltó számos védelmi funkcióval rendelkezik, beleértve a túlfeszültség és alulfeszültség elleni védelmet, a túláram védelmet, a túlmelegedés elleni védelmet, a motor rövidzárlat elleni védelmet, valamint a fázisvesztés elleni védelmet. A motor termikus védelmét a frekvenciaváltó az I²t folyamatos számításával biztosítja, ami megbízható védelmet nyújt a túlterhelés ellen.
A készülék széleskörű elektromágneses kompatibilitási (EMC) tanúsítványokkal rendelkezik, beleértve az IEC 61000-4-2, 4-3, 4-4, 4-5, 4-6 és 4-11 szabványokat. Beépített EMC szűrővel van ellátva, ami csökkenti a vezetett és sugárzott elektromágneses zavarokat. A készülék CE jelöléssel rendelkezik, és megfelel az UL 508C, UL 618000-5-1, IEC 61800-5-1 és IEC 61800-3 szabványoknak.
Az ATV12P075M2 frekvenciaváltó széles üzemi hőmérséklet-tartományban (-10...+40 °C teljesítménycsökkentés nélkül, és +40...+60 °C között teljesítménycsökkentéssel) használható, ami lehetővé teszi a különböző környezeti feltételek melletti alkalmazást. A készülék természetes hűtéssel 44 W teljesítményt disszipál működés közben.
A frekvenciaváltó beállítható PID szabályozóval rendelkezik, ami lehetővé teszi a folyamatszabályozást különböző alkalmazásokban. Az S, U vagy lineáris gyorsítási és lassítási rámpák 0-999,9 másodperc között állíthatók, így a motor indítása és leállítása az alkalmazás igényeinek megfelelően optimalizálható. A készülék DC injektálásos fékezéssel képes a motort leállítani, ami gyors és pontos megállást biztosít.
Schneider Electric Altivar ATV12 - ATV12P075M2 - frekvenciaváltó műszaki adatok
Fő jellemzők
Termékcsalád: Altivar 12
Terméktípus: Frekvenciaváltó
Alkalmazás: Egyszerű gépek
Szerelési mód: Szekrénybe szerelhető
Kommunikációs protokoll: Modbus
Tápfeszültség frekvencia: 50/60 Hz +/- 5 %
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 4,2 A
Motor teljesítmény: 0,75 kW / 1 LE
EMC szűrő: Integrált
IP védettségi fokozat: IP20
Kiegészítő tulajdonságok
Diszkrét bemenetek száma: 4
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 1
Analóg kimenetek száma: 1
Relékimenetek száma: 1
Fizikai interfész: 2-vezetékes RS485
Csatlakozó típusa: 1 RJ45
Folyamatos kimeneti áram: 4,2 A 4 kHz-en
Hozzáférési módszer: Modbus szerver soros
Frekvenciaváltó kimeneti frekvencia: 0,5...400 Hz
Sebességtartomány: 1...20
Mintavételezési időtartam: 20 ms, tűréshatár +/- 1 ms a logikai bemeneteknél, 10 ms az analóg bemenetnél
Linearitási hiba: +/- 0,3 % a maximális értékhez képest az analóg bemenetnél
Frekvenciafelbontás: Analóg bemenet: 10 bites A/D átalakító, Kijelző egység: 0,1 Hz
Időállandó: 20 ms +/- 1 ms referencia változáshoz
Kommunikációs jellemzők
Átviteli sebesség: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s
Átviteli keret: RTU
Címek száma: 1...247
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Motor vezérlési jellemzők
Aszinkron motor vezérlési profil: Szenzor nélküli fluxusvektoros vezérlés, Feszültség/frekvencia arány (V/f), Négyzetes feszültség/frekvencia arány
Maximum kimeneti frekvencia: 4 kHz
Átmeneti nyomatéktúlterhelés: 150...170 % a névleges motornyomatékhoz képest a frekvenciaváltó teljesítményétől és a motor típusától függően
Gyorsítási és lassítási rámpák: S, U, Lineáris 0-tól 999,9 mp-ig
Motor csúszáskompenzáció: Gyárilag beállított, Állítható
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz teljesítménycsökkentő tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Fékezés megállásig: DC injektálással
Elektromos jellemzők
Vonali áram: 10,2 A 100 V-on (erős terhelés), 8,5 A 120 V-on (erős terhelés)
Maximum bemeneti áram: 8,5 A
Maximum kimeneti feszültség: 240 V
Látszólagos teljesítmény: 2,0 kVA 240 V-on (erős terhelés)
Maximum átmeneti áram: 6,3 A 60 másodpercig (erős terhelés), 6,9 A 2 másodpercig (erős terhelés)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Várható vonali rövidzárlati áram: 1 kA
Alapterhelési áram nagy túlterhelésnél: 4,2 A
Teljesítmény disszipáció W-ban: Természetes: 44,0 W
Védelmi funkciók
Védelem típusa: Tápfeszültség túlfeszültség, Tápfeszültség alulfeszültség, Túláram a kimeneti fázisok és a föld között, Túlmelegedés elleni védelem, Rövidzárlat a motor fázisok között, Háromfázisú bemeneti fázisvesztés elleni védelem, Termikus motorvédelem a hajtáson keresztül I²t folyamatos számításával
Mechanikai jellemzők
Meghúzási nyomaték: 0,8 Nm
Szigetelés: Elektromos, a teljesítmény és vezérlés között
Mennyiség készletenként: 1 db
Szélesség: 72 mm
Magasság: 143 mm
Mélység: 102,2 mm
Környezeti jellemzők
Üzemi magasság: > 1000...2000 m, 100 m-enként 1 % áramcsökkentéssel, <= 1000 m teljesítménycsökkentés nélkül
Működési helyzet: Függőleges +/- 10 fok
Termék tanúsítványok: NOM, CSA, C-Tick, UL, GOST, RCM, KC
Jelölés: CE
Szabványok: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
Szerelési stílus: Alaplapra
Környezeti osztály (működés közben): 3C3 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
Maximális gyorsulás ütés alatt (működés közben): 150 m/s² 11 ms-nál
Maximális gyorsulás vibrációs terhelés alatt (működés közben): 10 m/s² 13...200 Hz-nél
Maximális elhajlás vibrációs terhelés alatt (működés közben): 1,5 mm 2...13 Hz-nél
Túlfeszültségi kategória: III. osztály
Szabályozási hurok: Állítható PID szabályozó
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint, 5...95 % csepegő víz nélkül az IEC 60068-2-3 szerint
Zajszint: 0 dB
Szennyezettségi fok: 2
Környezeti hőmérséklet üzemeltetés közben: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C °C-onként 2,2 % áramcsökkentéssel
Környezeti hőmérséklet tárolás közben: -25...70 °C
