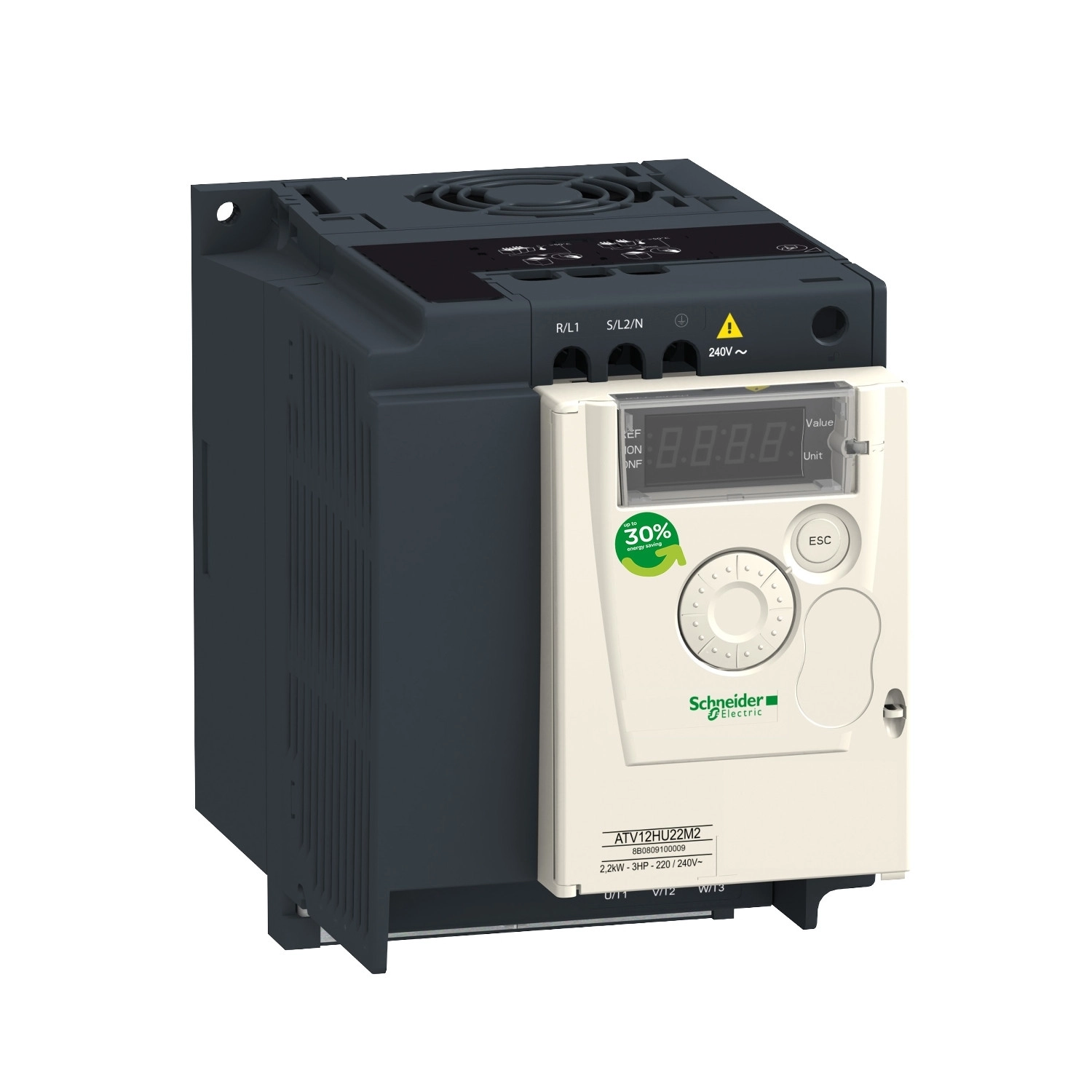

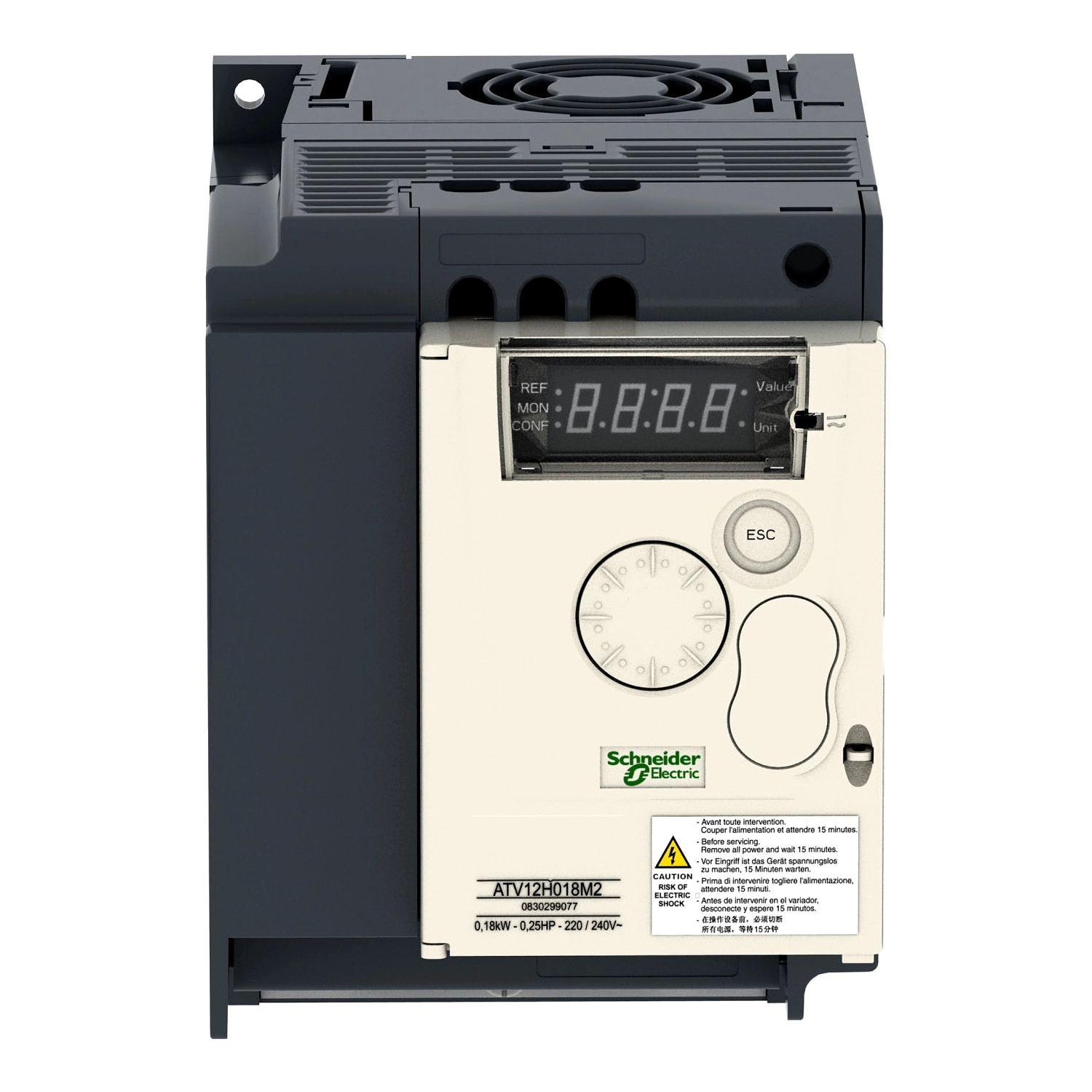

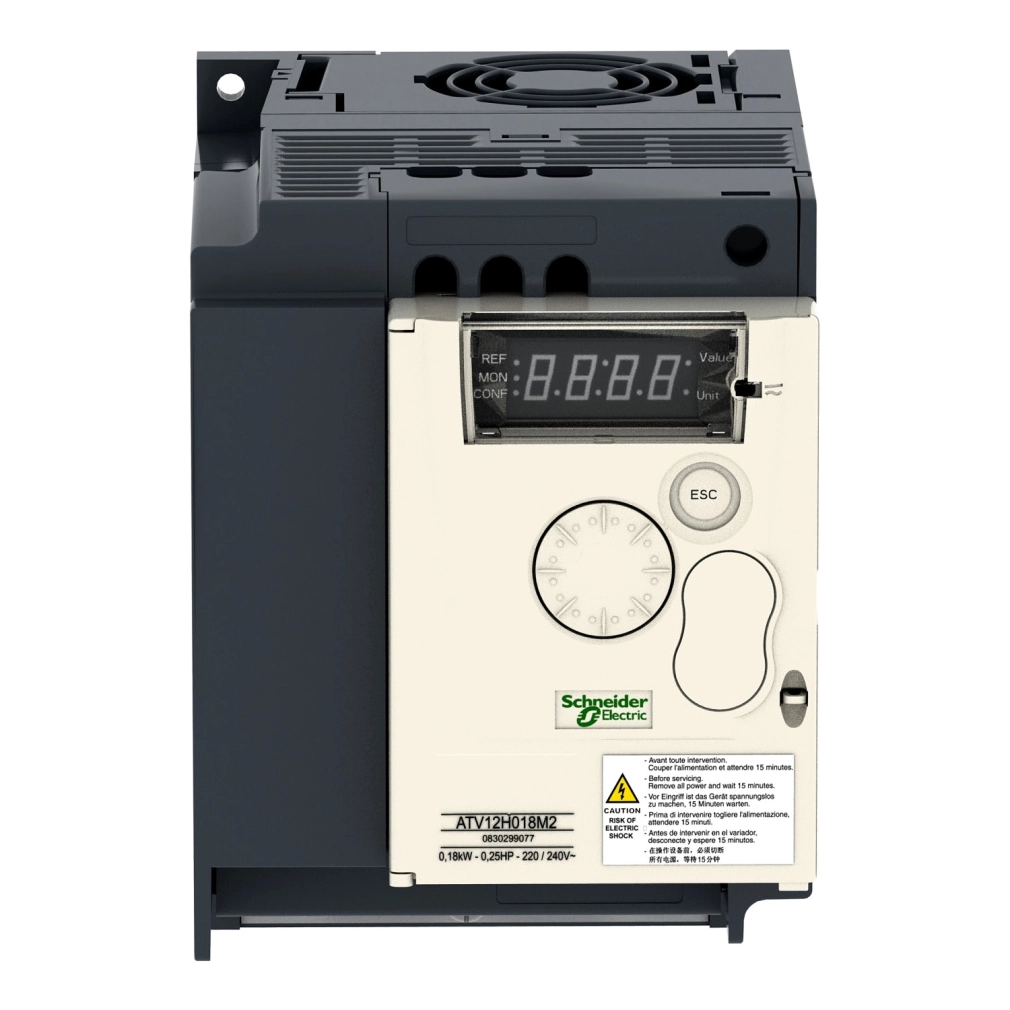

Az Altivar 12 (ATV12HU22M2) egy kompakt és sokoldalú frekvenciaváltó a Schneider Electric kínálatából, amely kifejezetten egyszerűbb gépek és alkalmazások vezérlésére lett kialakítva. Ez a 2,2 kW-os, 3 lóerős modell 200-240 V-os egyfázisú tápellátással működik, és hatékonyan szabályozza az aszinkron motorok fordulatszámát a legtöbb ipari és kereskedelmi alkalmazásban.
A frekvenciaváltó beépített hűtőbordával rendelkezik, ami biztosítja a megfelelő hőelvezetést még intenzív használat esetén is. IP20-as védettségi fokozata alkalmassá teszi kapcsolószekrénybe történő beépítésre, miközben a beépített EMC szűrő garantálja az elektromágneses kompatibilitást és csökkenti a környező elektronikus berendezésekre gyakorolt zavaró hatásokat.
A kommunikációs lehetőségek terén az ATV12HU22M2 Modbus RTU protokollt támogat, amely 2-vezetékes RS485 interfészen keresztül valósul meg, és RJ45 csatlakozóval rendelkezik. A kommunikációs sebesség 9,6/19,2/38,4 kbit/s lehet, és a készülék 1-247 közötti címzést támogat. Ez lehetővé teszi a frekvenciaváltó integrálását komplex automatizálási rendszerekbe, és támogatja a távoli vezérlést, monitorozást.
Az ATV12HU22M2 szenzor nélküli fluxusvektoros vezérléssel, valamint feszültség/frekvencia (V/f) szabályozással is rendelkezik, ami sokoldalú motorvezérlést tesz lehetővé. A motor fordulatszámát 0,5-400 Hz-es tartományban lehet beállítani, a frekvenciaváltó pedig akár 150-170%-os átmeneti túlterhelést is kezel rövid ideig, ami kiváló indítónyomatékot biztosít. A kapcsolási frekvencia 2-16 kHz között állítható, ami lehetővé teszi a motor zajszintjének optimalizálását a különböző alkalmazásokban.
A frekvenciaváltó 4 diszkrét bemenettel, 2 diszkrét kimenettel, 1 analóg bemenettel, 1 analóg kimenettel és 1 relé kimenettel rendelkezik, ami rugalmas vezérlési lehetőségeket biztosít. Támogatja a 2-vezetékes és 3-vezetékes vezérlési módokat, valamint különböző analóg vezérlési módokat is. A készülék beállítható PID szabályozóval is rendelkezik a pontos folyamatszabályozáshoz.
Az ATV12HU22M2 számos védelmi funkcióval rendelkezik, beleértve a túlfeszültség, alulfeszültség, túláram, túlmelegedés, fázisvesztés és rövidzár elleni védelmeket, valamint a motor termikus védelmét folyamatos I²t számítás révén. A készülék működési hőmérséklet-tartománya -10...50 °C terhelécsökkentés nélkül, és akár 60 °C-ig is használható megfelelő terheléscsökkentéssel.

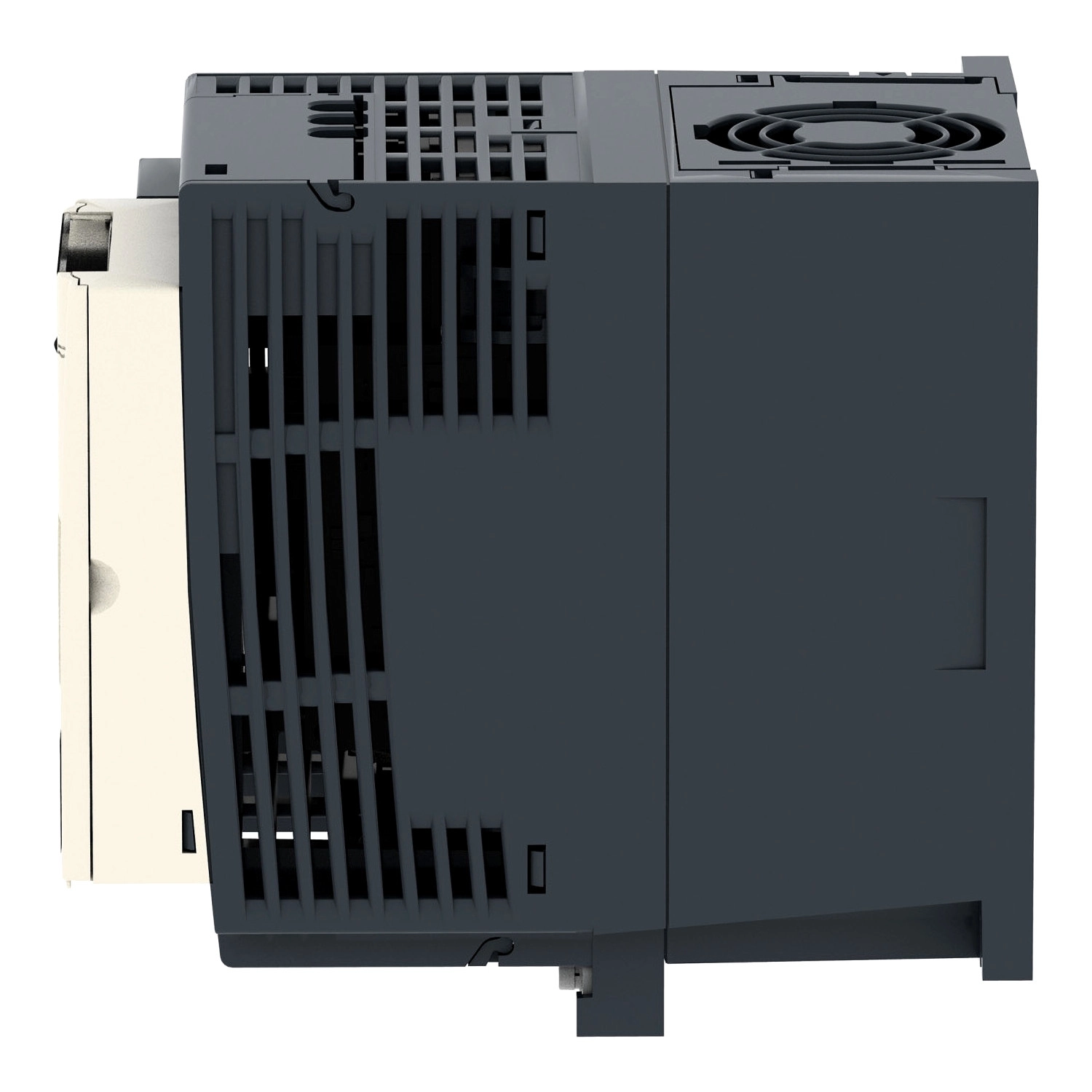

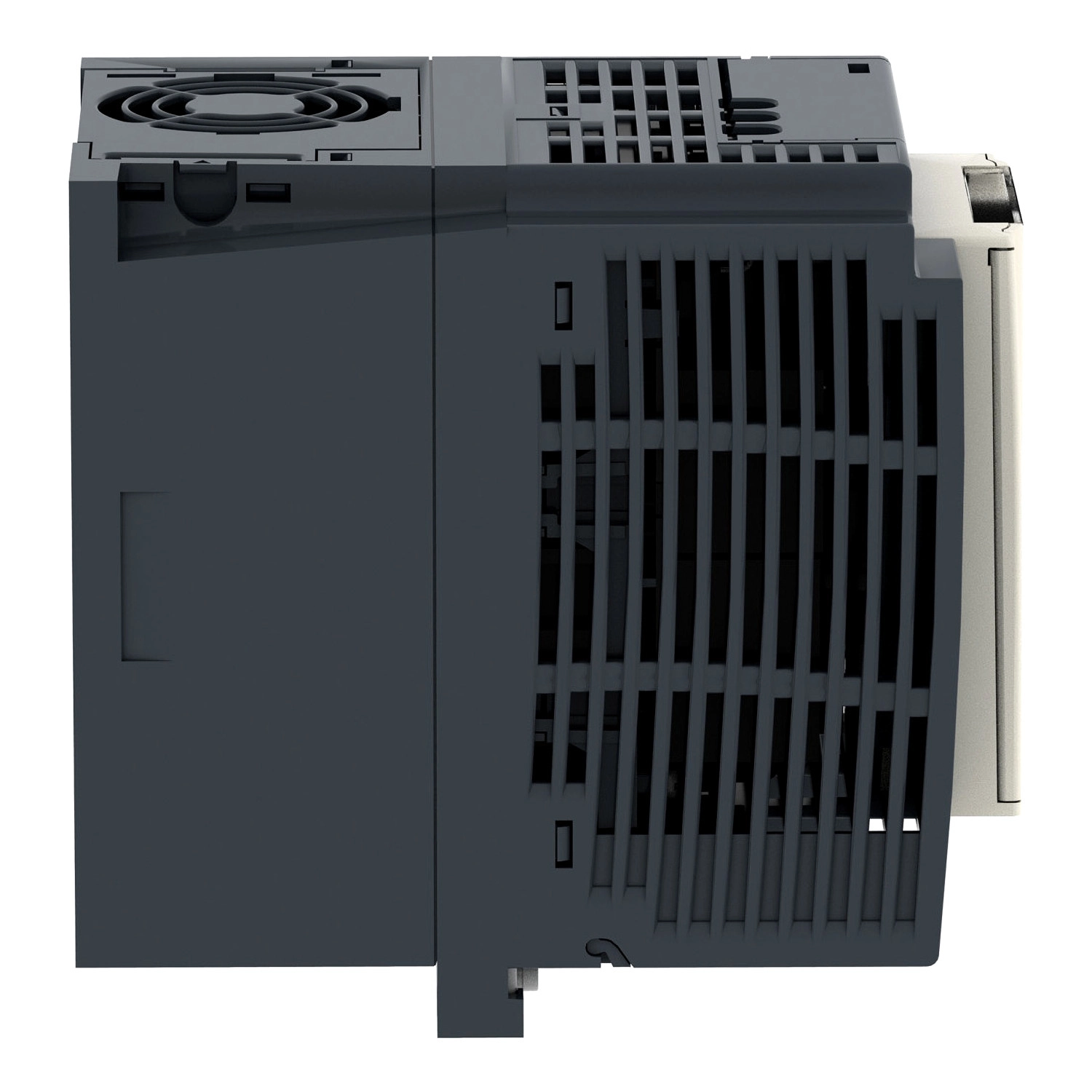

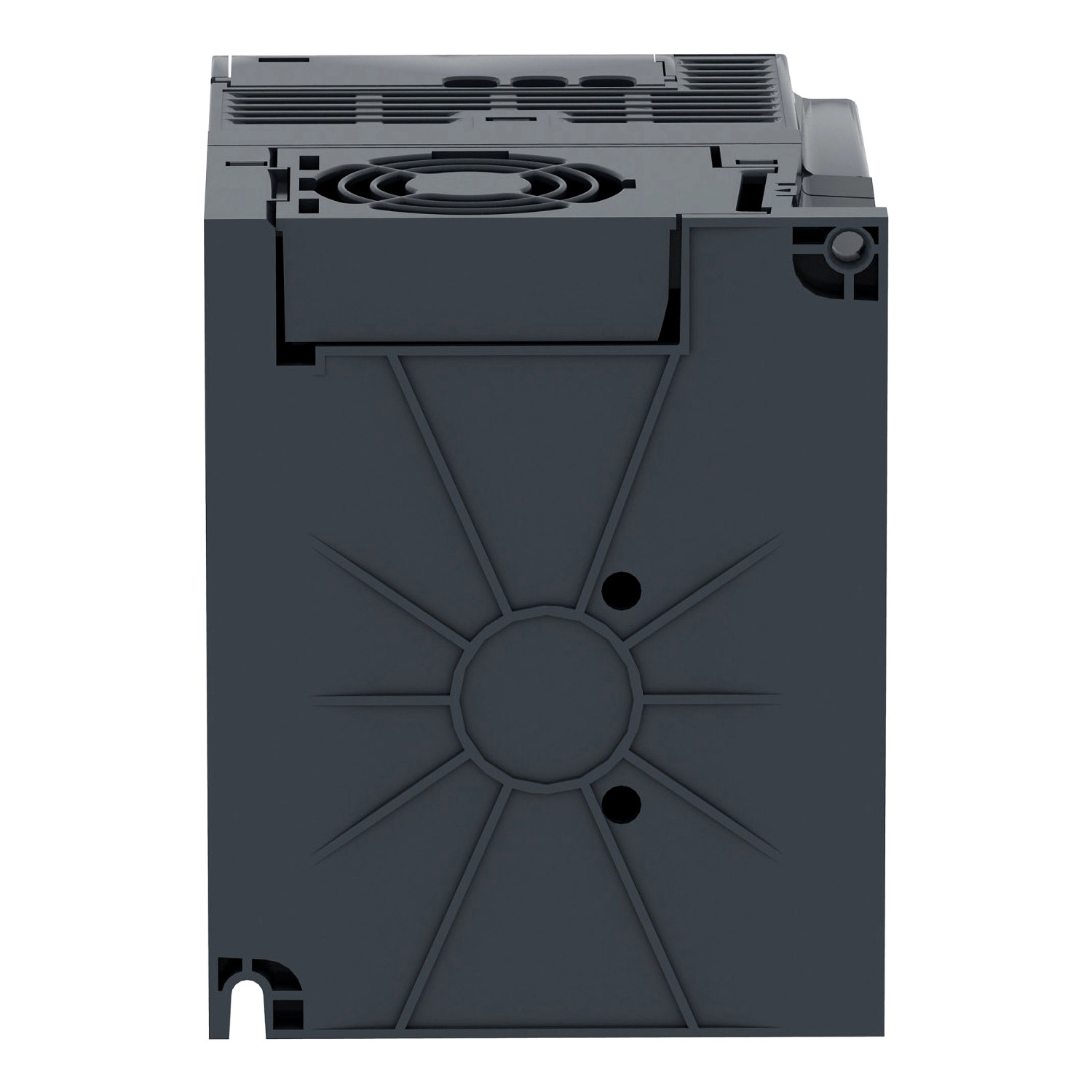

A frekvenciaváltó fizikai méretei kompaktak: 105 mm széles, 142 mm magas és 156,2 mm mély, súlya pedig mindössze 1,4 kg. Ez a kompakt kialakítás különösen előnyös, ha korlátozott a rendelkezésre álló hely a vezérlőszekrényben. A készülék többféle módon szerelhető, és a megfelelő szellőzés érdekében meghatározott minimális távolságok betartásával kell telepíteni.
Schneider Electric Altivar ATV12 - ATV12HU22M2 - frekvenciaváltó, 2,2kW, 1f, 230VAC, Modbus RTU, IP20, hűtőbordás műszaki adatok
Fő jellemzők
Termékcsalád: Altivar 12
Termék típusa: Frekvenciaváltó
Alkalmazás: Egyszerű gépek
Szerelési mód: Szekrénybe szerelhető
Kommunikációs port protokoll: Modbus
Tápfrekvencia: 50/60 Hz +/- 5 %
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 10 A
Motor teljesítmény: 2,2 kW / 3 LE
EMC szűrő: Beépített
IP védettségi fokozat: IP20
Kiegészítő jellemzők
Diszkrét bemenetek száma: 4
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 1
Analóg kimenetek száma: 1
Relé kimenetek száma: 1
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 1 RJ45
Folyamatos kimeneti áram: 10 A 4 kHz-en
Hozzáférési mód: Modbus soros szerver
Frekvenciaváltó kimeneti frekvencia: 0,5…400 Hz
Fordulatszám tartomány: 1…20
Kommunikációs jellemzők
Átviteli sebesség: 9,6 / 19,2 / 38,4 kbit/s
Átviteli keret: RTU
Címek száma: 1…247
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Motorvezérlés
Aszinkron motor vezérlési profil: Szenzor nélküli fluxus vektor vezérlés, Négyzetes feszültség/frekvencia arány, Feszültség/frekvencia arány (V/f)
Maximális kimeneti frekvencia: 4 kHz
Átmeneti túlnyomaték: 150...170 % a névleges motor nyomatékától függően
Gyorsítási és lassítási rámpák: Lineáris 0-999,9 s
Villamos jellemzők
Vonali áram: 24,0 A 100 V-nál (nagy terhelés), 20,2 A 120 V-nál (nagy terhelés)
Maximális bemeneti áram: 20,2 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 4,8 kVA 240 V-nál (nagy terhelés)
Maximális átmeneti áram: 15,0 A 60 s-ig (nagy terhelés), 16,5 A 2 s-ig (nagy terhelés)
Teljesítmény disszipáció: Kényszerített hűtés: 93,0 W
Védelmi funkciók
Védelem típusa: Tápfeszültség túlfeszültség, Tápfeszültség alulfeszültség, Kimeneti fázisok és föld közötti túláram, Túlmelegedés elleni védelem, Motor fázisok közötti rövidzárlat, Háromfázisú bemenet fázisvesztés elleni védelem, Termikus motorvédelem a meghajtón keresztül folyamatos I²t számítás által
Mechanikai jellemzők
Meghúzási nyomaték: 1,2 N.m
Szigetelés: Elektromos a tápellátás és a vezérlés között
Szélesség: 105 mm
Magasság: 142 mm
Mélység: 156,2 mm
Nettó tömeg: 1,4 kg
Környezeti feltételek
Üzemi magasság: > 1000...2000 m áramcsökkentés 1 % per 100 m, <= 1000 m csökkentés nélkül
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti levegő hőmérséklete működés közben: -10...50 °C csökkentés nélkül, 50...60 °C áramcsökkentés 2,2 % per °C
Környezeti levegő hőmérséklete tárolás során: -25...70 °C
