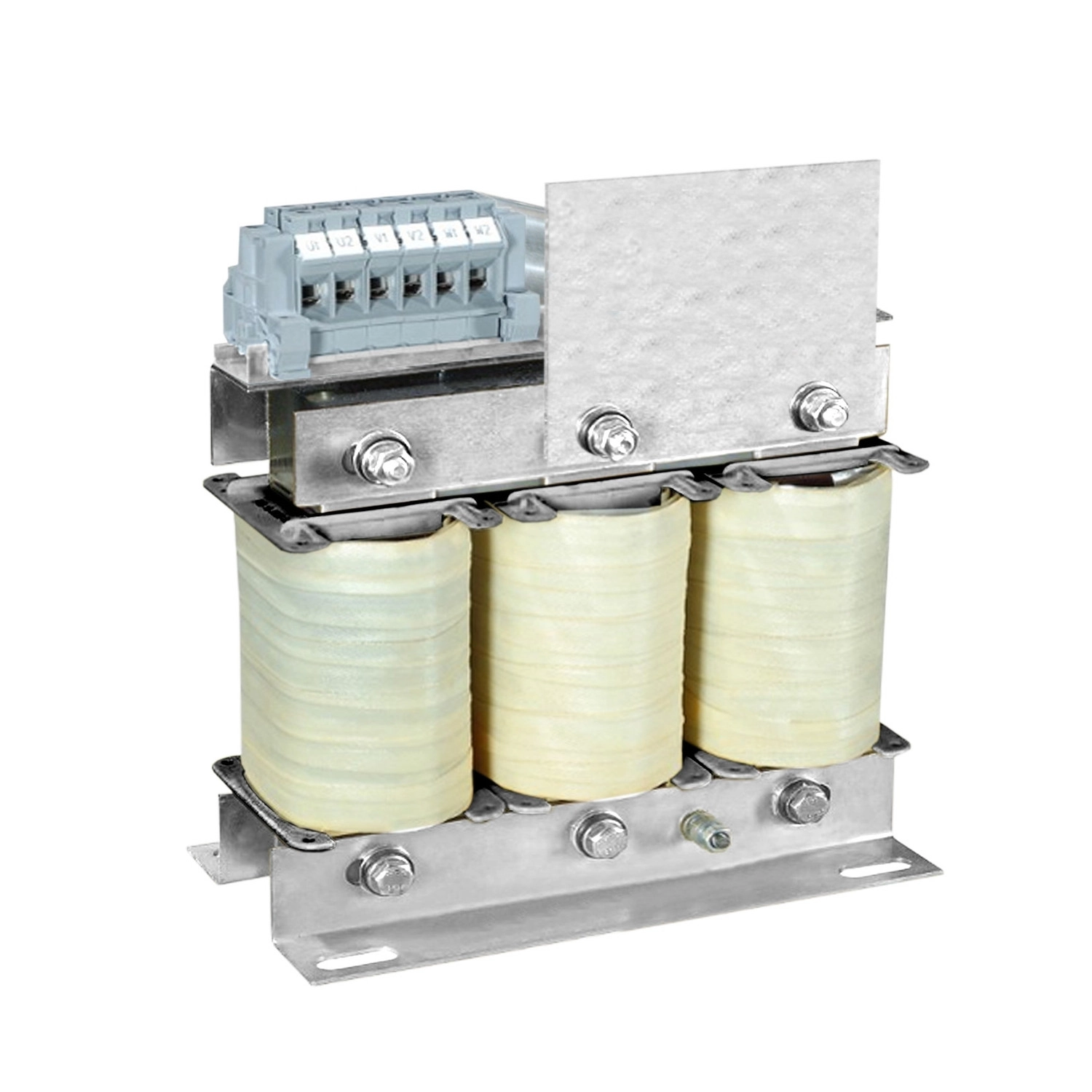

A Schneider Electric VW3A5210 kimeneti szinuszszűrő egy nélkülözhetetlen kiegészítő komponens az Altivar frekvenciaváltó családhoz, amely jelentősen javítja a hajtásrendszer teljesítményét és üzembiztonságát. A 600 amperes névleges áramú szűrő különösen nagy teljesítményű ipari alkalmazásokhoz lett kifejlesztve, és tökéletesen kompatibilis az Altivar Process ATV600/ATV900, valamint az Altivar 61/71 és Q változatú frekvenciaváltó típusokkal.
A szinuszszűrő elsődleges funkciója a frekvenciaváltó kimeneti jelének optimalizálása, amely révén jelentősen csökkenti a motor felé irányuló káros feszültségcsúcsokat és elektromágneses zavarokat. Ez különösen kritikus hosszabb motorkábelek esetén, ahol a feszültségreflexiók komoly problémát jelenthetnek. A VW3A5210 szűrő használatával minimalizálhatók a motor tekercselésére ható feszültségstresszek, ami jelentősen megnöveli a motor élettartamát és csökkenti a meghibásodások kockázatát. A készülék 500 V AC maximális feszültségen működik és akár 100 Hz kimeneti frekvenciáig alkalmazható, így széles alkalmazási területet fed le.
A szűrő műszaki paraméterei kiemelkedőek: 4-8 kHz kapcsolási frekvencia tartományban működik, ami tökéletes egyensúlyt biztosít a hatékonyság és a zajcsökkentés között. A termék 2370 W hőtermeléssel rendelkezik 100 Hz-en, amit a megfelelő telepítési körülményekkel kell ellensúlyozni. A szűrőt IP00 védettségi fokozat jellemzi, ami azt jelenti, hogy zárt, védett környezetben kell elhelyezni. A maximális feszültségesés teljes terhelésnél 10%, ami jól mutatja a termék hatékonyságát. Az elektromos csatlakozás 14 mm átmérőjű csupasz vezetékekkel történik, és a készülék képes elviselni 1,5-szeres névleges áramerősséget is 60 másodpercig, ami biztonsági tartalékot jelent túlterhelés esetén.
A VW3A5210 szűrő fizikai méretei is figyelemre méltók: 480 mm szélesség, 710 mm magasság és 370 mm mélység jellemzi, 260 kg nettó súllyal. Ez robusztus, ipari kivitelt jelez, amely képes megfelelni a legkeményebb ipari környezeti követelményeknek is. A termék ellenáll az 1 gn rezgésnek 13-200 Hz tartományban, valamint a 15 gn ütésnek 11 ms időtartamig, ami az IEC szabványoknak megfelelő minősítéssel rendelkezik. Környezeti szempontból a szűrő -10 és 40 °C közötti környezeti hőmérsékleten üzemeltethető áramcsökkentés nélkül, míg 40-50 °C között 1,5%-os áramcsökkentés szükséges fokonként. Az üzemi magasság 1000 méterig nem igényel áramcsökkentést, 1000-3000 méter között pedig 100 méterenként 1%-os csökkentés szükséges.
Schneider Electric Altivar 71 - VW3A5210 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 600A, Process 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típus: Szinuszfilter
Kompatibilitási tartomány: Altivar Process ATV900, Altivar 71, Altivar Process ATV600, Altivar 61, Altivar 61Q, Altivar 71Q
Termékspecifikus alkalmazás: Kimeneti szűrő
Névleges áramerősség: 600 A
Hőveszteség: 2370 W 100 Hz-en
Kapcsolási frekvencia: 4-8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximálisan megengedett feszültség: 500 V AC
Kiegészítő adatok
Elektromos csatlakozás: Csupasz vezetékek, átmérő: 14 mm
Maximális feszültségesés névleges terhelésnél: 10%
Maximális áramerősség: 1,5 x névleges áramerősség (időtartam = 60 s)
Nettó tömeg: 260 kg
Környezeti jellemzők
IP védettségi fokozat: IP00
Környezetvédelmi jellemzők: 3B1 az IEC 721-3-3 szerint, 3C2 az IEC 721-3-3 szerint, 3S1 az IEC 721-3-3 szerint
Szennyezettségi fok: 2 az EN 50178 szerint
Rezgésállóság: 1 gn (f= 13-200 Hz) az IEC 60068-2 szerint, 1,5 mm csúcstól csúcsig (f= 3-13 Hz) az IEC 60068-2 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 0-95%
Környezeti üzemi hőmérséklet: 40-50 °C (1,5%-os áramerősség-csökkentéssel fokonként), -10-40 °C (áramerősség-csökkentés nélkül)
Tárolási hőmérséklet: -40-65 °C
Üzemi magasság: <= 1000 m áramerősség-csökkentés nélkül, 1000-3000 m 1%-os áramerősség-csökkentéssel 100 méterenként
Méretek
Méretek mm-ben:
Szélesség (a): 480
Magasság (b): 710
Mélység (c): 370
G: 430
H: 258
Ø: 13 x 18
Ø1: 14
Méretek hüvelykben:
a: 18.90
b: 27.95
c: 14.57
G: 16.93
H: 10.16
Ø: 0.51 x 0.71
Ø1: 0.55
Terméktámogatás
Kompatibilis termékek: ATV61QC25N4, ATV71HC25N4, ATV71QC25N4, ATV61HC25N4, ATV61HC31N4, ATV61HC40N4, ATV61QC31N4, ATV61QC40N4, ATV71HC28N4, ATV71HC31N4, ATV71HC40N4, ATV71QC31N4, ATV71QC40N4, ATV930 fali frekvenciaváltó - 250 kW, 380-480 V, ATV930 fali frekvenciaváltó - 315 kW, 380-480 V
