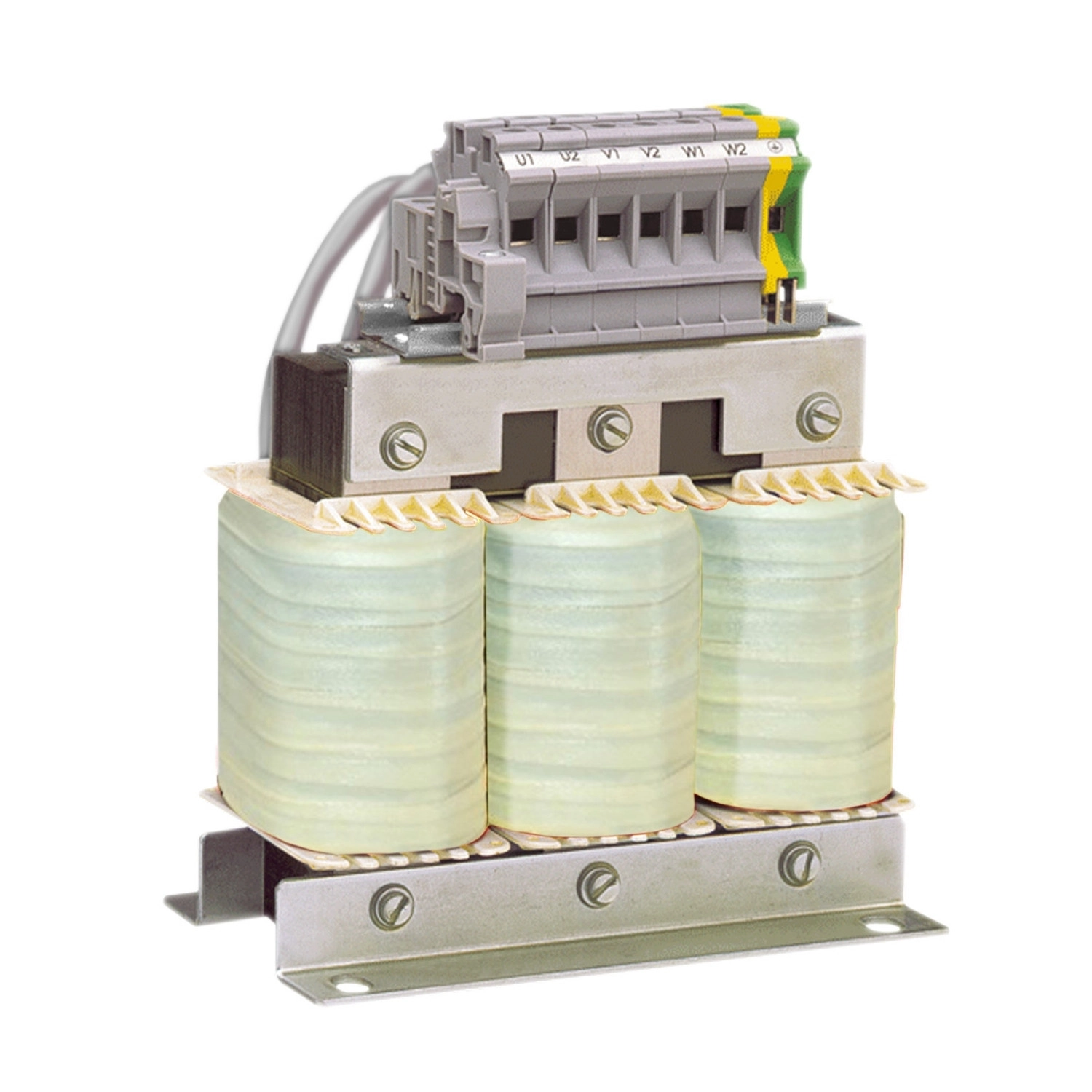

A Schneider Electric VW3A5107 motoros fojtótekercs egy nélkülözhetetlen komponens nagyteljesítményű frekvenciaváltós rendszerek optimális működéséhez. Ez a 759A névleges áramerősségű készülék kifejezetten az Altivar termékcsaládokhoz lett tervezve, beleértve az Altivar 71, Altivar 61, Altivar 71Q, Altivar 61Q, Altivar Process ATV900 és Altivar Process ATV600 sorozatokat.
A VW3A5107 motoros fojtótekercs elsődleges funkciója kimeneti szűrőként való alkalmazás, ami jelentősen hozzájárul a frekvenciaváltó és a motor közötti kapcsolat optimalizálásához. Kiemelkedő előnye a hosszú motorkábelek esetén jelentkezik, ahol akár 200-400 méter hosszúságú kábeleknél is hatékony működést biztosít. A maximális kábelezési távolságok a különböző teljesítményszintekhez igazodnak: 250-355 kW teljesítményű motoroknál 380-480 V-os rendszerben akár 200 méter árnyékolt, vagy 250 méter árnyékolatlan kábel is használható, míg 400-630 kW teljesítményű motoroknál 500-690 V-os rendszerben akár 250 méter árnyékolt, vagy 400 méter árnyékolatlan kábel alkalmazása is lehetséges a termékkel.
A készülék hatékonyan korlátozza a feszültségimpulzusok meredekségét (dv/dt), ami 400 V esetén maximum 500 V/µs, 500 V esetén maximum 750 V/µs, míg 690 V esetén maximum 1000 V/µs értékre. Ez a funkció jelentősen csökkenti a motor szigetelésére ható elektromos stresszt, növelve annak élettartamát. A VW3A5107 fojtótekercs használatával minimalizálhatók a motorkábelekben keletkező harmonikus torzítások és a magas frekvenciás zajok is, ami nyugodtabb üzemet és kevesebb EMC problémát eredményez. A készülék maximális kimeneti frekvenciája 100 Hz, így a legtöbb ipari alkalmazáshoz tökéletesen megfelel.
A termék IP00 védettségi szinttel rendelkezik alapkivitelben, de a VW3A9612 és VW3A9613 kiegészítő készletekkel IP20 védettségi szint is elérhető. Működési hőmérséklet-tartománya -10°C és +50°C között van, míg tárolási hőmérséklet-tartománya -25°C és +70°C között. A fojtótekercs hővesztesége 598 W. A termék három komponensből áll, és mind horizontális, mind vertikális pozícióban telepíthető, a dokumentációban megadott szerelési ajánlások betartásával. Az elektromos csatlakoztatás 2 db M12-es csatlakozón keresztül történik. A VW3A5107 nettó tömege 93 kg, méretei részletesen megtalálhatók a termék adatlapján.
Schneider Electric VW3A5107 motoros fojtótekercs műszaki adatok
Főbb jellemzők
Terméktípus: Motoros fojtótekercs
Kompatibilitás: Altivar 71, Altivar Process ATV900, Altivar 61Q, Altivar 61, Altivar 71Q, Altivar Process ATV600
Specifikus alkalmazás: Kimeneti szűrő
Névleges áram: 759 A
Szükséges mennyiség: 3 darab
Elektromos csatlakozás: Tag csatlakozó 2 x M12
Terméktulajdonságok
Maximális motorkábel hossz:
- 200 m árnyékolt kábel P motor 250...355 kW 380...480 V esetén (1)
- 250 m árnyékolatlan kábel P motor 250...355 kW 380...480 V esetén (1)
- 150 m árnyékolt kábel P motor 400...630 kW 500...690 V esetén (1)
- 250 m árnyékolatlan kábel P motor 400...630 kW 500...690 V esetén (1)
- 250 m árnyékolt kábel P motor 400...630 kW 500...690 V esetén (2)
- 400 m árnyékolatlan kábel P motor 400...630 kW 500...690 V esetén (2)
dv/dt:
- 500 V/µs max 400 V-nál
- 750 V/µs max 500 V-nál
- 1000 V/µs max 690 V-nál
Hőveszteség: 598 W
Maximális meghajtó kimeneti frekvencia: 100 Hz
Működési környezeti hőmérséklet: -10...50 °C
Környezeti feltételek
IP védettségi fokozat: IP20 (VW3A9612,613 készletekkel), IP00 (alap)
Tárolási környezeti hőmérséklet: -25...70 °C
Fizikai jellemzők
Nettó tömeg: 93 kg
Méretek (mm):
- a: 320 mm (12,60 in)
- b: 250 mm (9,84 in)
- c: 220 mm (8,66 in)
- G: 275 mm (10,83 in)
- H: 200 mm (7,87 in)
- Ø: 9 x 13 mm (0,35 x 0,51 in)
A fojtótekercs 3 komponensből áll
Termékmegfelelőség
Kompatibilis frekvenciaváltók: ATV71HC25N4, ATV61HC25N4, ATV61HC31N4, ATV61HC40N4, ATV61HC50Y, ATV61HC63Y, ATV61QC31N4, ATV61QC40N4, ATV61QC40Y, ATV61QC50Y, ATV71HC28N4, ATV71HC31N4, ATV71HC40N4, ATV71HC40Y, ATV71HC50Y, ATV71QC25N4, ATV71QC31N4, ATV71QC31Y, ATV71QC40Y, ATV630 változtatható fordulatszámú meghajtó fali szerelés - 250 kW, 380...480 V, ATV630 változtatható fordulatszámú meghajtó fali szerelés - 315 kW, 380...480 V, ATV930 változtatható fordulatszámú meghajtó fali szerelés - 250 kW, 380...480 V, ATV930 változtatható fordulatszámú meghajtó fali szerelés - 315 kW, 380...480 V
