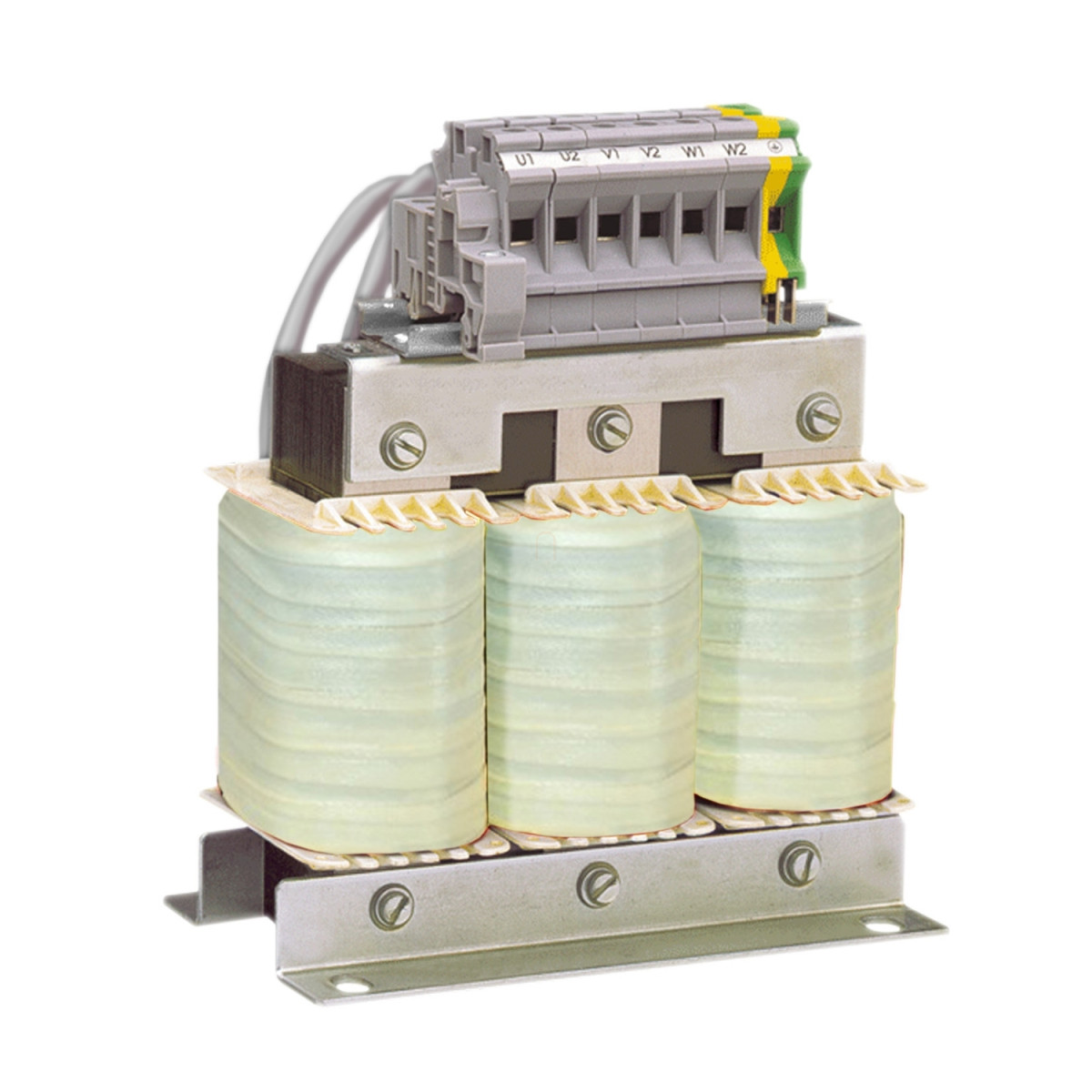

A Schneider Electric VW3A5106 motor fojtótekercs egy rendkívül hatékony és megbízható komponens, amelyet kifejezetten az Altivar sorozatú frekvenciaváltókhoz terveztek. Ez a 481A névleges áramerősségű motor fojtótekercs ideális megoldást kínál a nagyteljesítményű ipari alkalmazásokhoz, ahol a motor és a frekvenciaváltó közötti kapcsolat optimalizálására van szükség.
A VW3A5106 fojtótekercs elsődleges funkciója kimeneti szűrőként való alkalmazás, amely jelentősen csökkenti a dv/dt értéket (feszültségemelkedési sebességet) a motor kapcsain. A termék maximális 500 V/μs értéket biztosít 400V-on, 750 V/μs értéket 500V-on, valamint 1000 V/μs értéket 690V-os rendszerekben. Ez a tulajdonság rendkívül fontos a motortekercsek szigetelésének védelme, valamint az elektromágneses interferencia csökkentése szempontjából, így biztosítva a rendszer hosszabb élettartamát és megbízhatóbb működését.
A fojtótekercs kompatibilis számos Altivar frekvenciaváltóval, beleértve az Altivar 61, Altivar 71, Altivar Process ATV600, Altivar 61Q, Altivar Process ATV900 és Altivar 71Q sorozatokat. Konkrét típuskompatibilitást biztosít az ATV61HC16N4, ATV61HC22N4, ATV61HC31Y, ATV61HC40Y, ATV61HD90M3X, ATV61QC20N4, ATV61QC25N4, ATV61QC25Y, ATV61QC31Y, ATV71HC16N4, ATV71HC20N4, ATV71HC25N4, ATV71HC25Y, ATV71HC31Y, ATV71QC16N4, ATV71QC20N4, ATV71QC20Y, ATV71QC25Y típusokkal, valamint az ATV630 és ATV930 220 kW teljesítményű, 380...480 V-os fali frekvenciaváltókkal. A telepítéshez három azonos fojtótekercs komponens szükséges, amelyek TAG csatlakozóval rendelkeznek (2 x M12).
A fojtótekercs maximális motor kábelezési kapacitása impresszív: 250 m árnyékolt vagy 300 m árnyékolatlan kábel használható 90 kW-os motornál 200...240 V-on, 250 m árnyékolt vagy 300 m árnyékolatlan kábel 160...220 kW-os motornál 380...480 V-on, valamint különböző konfigurációk 250...400 kW-os motorokhoz 500...690 V-on. A fojtótekercs működési hőmérséklet tartománya -10...50 °C, tárolási hőmérséklet tartománya pedig -25...70 °C. A termék alapkivitelben IP00 védettségi fokozattal rendelkezik, de kiegészítő VW3A9612,613 készletekkel IP20 védelmi szint is elérhető.
Schneider Electric VW3A5106 motor fojtótekercs műszaki adatok
Általános jellemzők
Termék típusa: Motor fojtótekercs
Kompatibilitás: Altivar 61, Altivar 71, Altivar Process ATV600, Altivar 61Q, Altivar Process ATV900, Altivar 71Q
Specifikus alkalmazás: Kimeneti szűrő
Névleges áram [In]: 481 A
Szükséges mennyiség: 3
Elektromos csatlakozás: Tag csatlakozó 2 x M12
Teljesítmény adatok
Maximális motorkábel hossz:
250 m árnyékolt kábel P motor 90 kW 200...240 V esetén
300 m árnyékolatlan kábel P motor 90 kW 200...240 V esetén
250 m árnyékolt kábel P motor 160...220 kW 380...480 V esetén 1
300 m árnyékolatlan kábel P motor 160...220 kW 380...480 V esetén 1
150 m árnyékolt kábel P motor 250...400 kW 500...690 V esetén 1
250 m árnyékolatlan kábel P motor 250...400 kW 500...690 V esetén 1
250 m árnyékolt kábel P motor 250...400 kW 500...690 V esetén 2
400 m árnyékolatlan kábel P motor 250...400 kW 500...690 V esetén 2
dv/dt: 500 V/µs max 400 V esetén, 750 V/µs max 500 V esetén, 1000 V/µs max 690 V esetén
Hőveszteség: 530 W
Maximális meghajtó kimeneti frekvencia: 100 Hz
Környezeti feltételek
Működési környezeti hőmérséklet: -10...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
IP védettségi fokozat: IP00 (IP20 VW3A9612,613 készletekkel)
Fizikai jellemzők
Nettó tömeg: 58 kg
Méretek (mm): a=245, b=250, c=200, G=225, H=175, Ø=9x13
