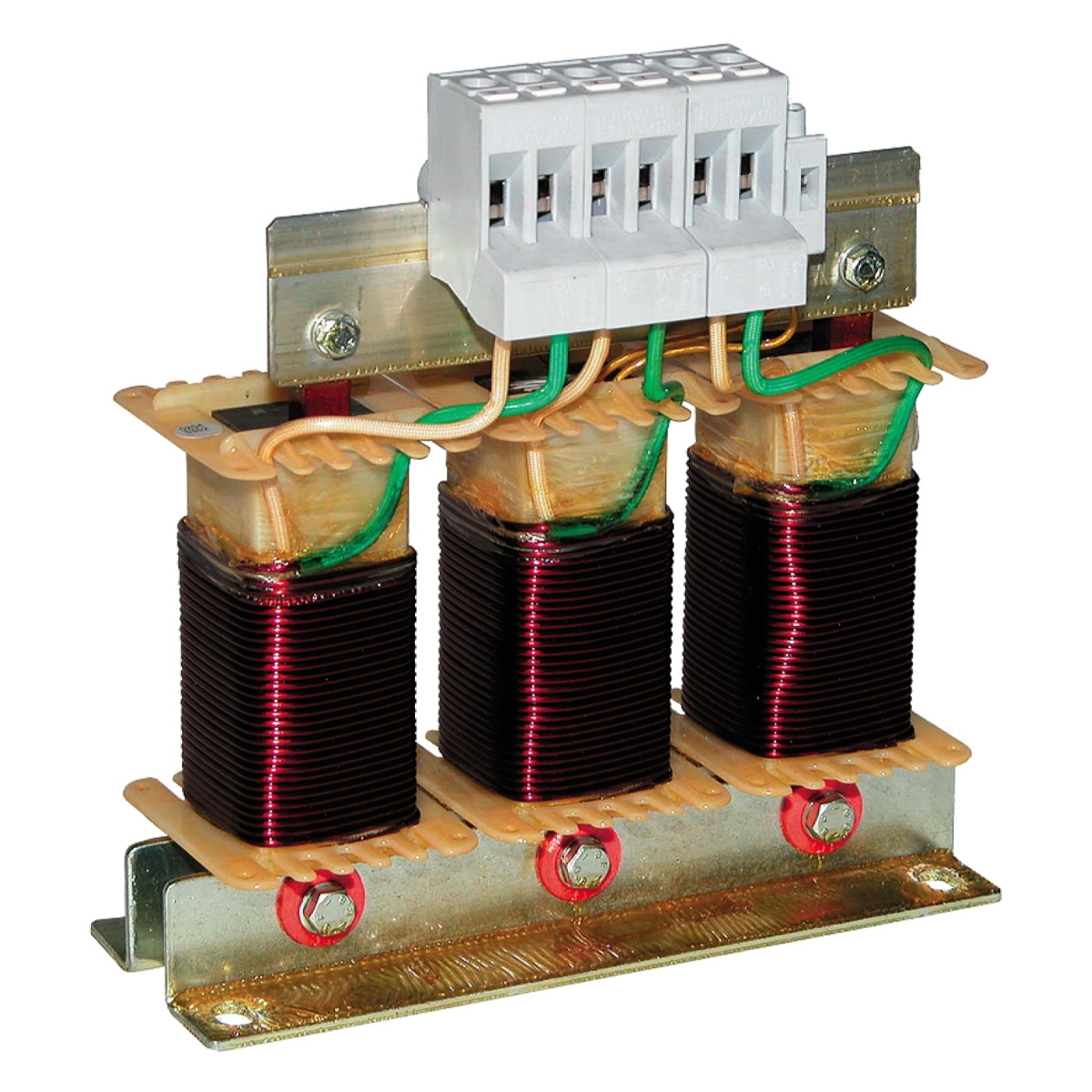

A Schneider Electric VW3A5104 motoros fojtótekercs egy professzionális megoldást kínál különböző Altivar frekvenciaváltók kimenetének optimalizálására. Ez a 215A névleges áramerősségű, három darabból álló szett kimeneti szűrőként funkcionál, amely jelentősen javítja a motor és a frekvenciaváltó közötti kapcsolat minőségét és védelmét.
A VW3A5104 fojtótekercs kompatibilis számos Altivar termékcsaláddal, többek között az Altivar 61, Altivar 71, Altivar 61Q, Altivar 71Q, Altivar 212, Altivar Process ATV600 és Altivar Process ATV900 sorozatokkal. Ez a sokoldalúság lehetővé teszi, hogy különböző ipari alkalmazásokban használhasd, a kis teljesítményű rendszerektől kezdve egészen a nagyteljesítményű hajtásokig. A készülék elsődleges feladata kimeneti szűrőként való működés, ami csökkenti a feszültségcsúcsokat és a dv/dt értéket (feszültségváltozás sebessége), amely megnyújtja a motor élettartamát és javítja a rendszer megbízhatóságát.
Műszaki szempontból a VW3A5104 lenyűgöző paraméterekkel rendelkezik. A 215A névleges áramerősség mellett a fojtótekercs hatékonyan korlátozza a dv/dt értéket 500 V/µs-ra 400 V-os rendszereknél, 750 V/µs-ra 500 V-os rendszereknél, és 1000 V/µs-ra 690 V-os alkalmazásoknál. Ez különösen fontos a motor szigetelésének védelme szempontjából, valamint a hosszú motorkábeleknél jelentkező problémák kiküszöbölésére. A termék maximális kimeneti frekvenciája 100 Hz, ami széles alkalmazási tartományt tesz lehetővé. A fojtótekercs használatával jelentősen növelhető a megengedett motorkábel hossza, amely rendszertől függően akár 150-400 méter is lehet árnyékolt kábel esetén, és 250-400 méter árnyékolatlan kábel használatakor. A VW3A5104 használata különösen ajánlott olyan környezetben, ahol a motor és a frekvenciaváltó közötti kábel hossza meghaladja a gyártó által ajánlott alapértéket, vagy ahol fokozott elektronikus zaj jelentkezik, illetve ahol a motor szigetelésének védelme kiemelt fontosságú.
Schneider Electric VW3A5104 motor fojtótekercs műszaki adatok
Általános adatok
Termék típusa: Motor fojtótekercs
Kompatibilitás: Altivar 61Q, Altivar 71Q, Altivar 212, Altivar 71, Altivar Process ATV600, Altivar Process ATV900, Altivar 61
Speciális alkalmazás: Kimeneti szűrő
Névleges áramerősség: 215 A
Szükséges mennyiség: 3 db
Elektromos csatlakozás: Tag csatlakozó M10
Teljesítmény jellemzők
Maximum motorkábel hossz: Rendszertől függően 150-400 m árnyékolt kábel esetén, 250-400 m árnyékolatlan kábel esetén
dv/dt: 500 V/µs max 400 V-nál, 750 V/µs max 500 V-nál, 1000 V/µs max 690 V-nál
Hőveszteség: 430 W
Maximum meghajtó kimeneti frekvencia: 100 Hz
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -10...50 °C
Nettó tömeg: 15,5 kg
IP védettségi fokozat: IP20 (VW3A9612,613 készletekkel), IP00
Tárolási környezeti hőmérséklet: -25...70 °C
Méretek
A fojtótekercs 3 komponensből áll
Méretek mm-ben: a=170, b=250, c=100, G=150, H=75, Ø=9 x 13
Méretek inch-ben: a=6.69, b=9.84, c=3.94, G=5.91, H=2.95, Ø=0.35 x 0.51
Szerelési előírások
A termék vízszintesen és függőlegesen is szerelhető a termék adatlapján szereplő szerelési ajánlások betartásával.
