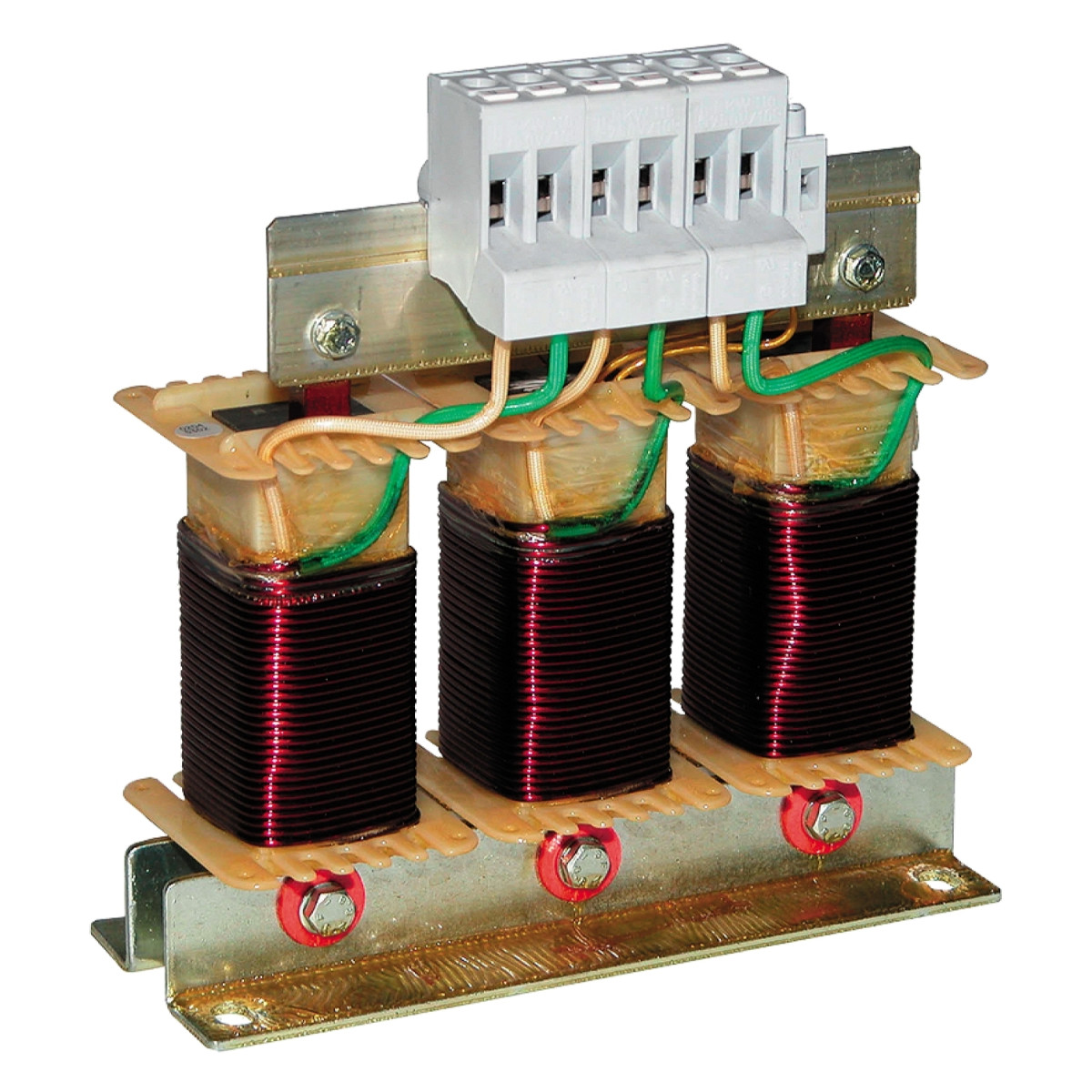

A Schneider Electric VW3A5103 motoros fojtótekercs egy professzionális megoldás változtatható fordulatszámú hajtások számára, amely 90A névleges áramerősséggel rendelkezik. Ez a motoros fojtótekercs speciálisan az Altivar termékcsaládhoz lett tervezve, beleértve az Altivar 212, 61, 71, valamint az Altivar Process ATV600 és ATV900 sorozatokat, így biztosítva a széles körű kompatibilitást a gyártó különböző frekvenciaváltóival.
A VW3A5103 kimeneti szűrőként funkcionál, amely hatékonyan mérsékli a frekvenciaváltók által generált elektromos zajokat és feszültségcsúcsokat. A berendezés maximális védelmet nyújt a motorok számára, különösen hosszabb kábelezés esetén, ahol a dv/dt értékek problémát jelenthetnek. A specifikációk szerint a termék 500 V/µs maximális dv/dt értéket biztosít 400V-on, 750 V/µs értéket 500V-on, valamint 1000 V/µs értéket 690V-on. Ezáltal jelentősen meghosszabbítható a motorok élettartama, és csökkenthető az elektromágneses interferencia a rendszerben.
A motoros fojtótekercs rendkívül rugalmas a különböző teljesítményű és feszültségszintű motorokkal történő használat szempontjából. A maximális motorkábel hosszúság terén is kiemelkedő paraméterekkel rendelkezik: például 300 m árnyékolt vagy árnyékolatlan kábel esetén 2,2-7,5 kW teljesítményű motoroknál 200-240V feszültségtartományban. Magasabb teljesítmény és feszültségszintek esetén is impresszív értékeket kínál, például 65 m árnyékolt kábel használatát teszi lehetővé 2,2-30 kW teljesítményű motoroknál 500-690V feszültségtartományban. A részletes specifikációk tartalmazzák az összes támogatott kábelhosszúságot különböző teljesítmény- és feszültségszinteken, mind árnyékolt, mind árnyékolatlan kábelek esetén.
A VW3A5103 csatlakoztatása 9 mm átmérőjű csupasz vezetékekkel történik, ami megfelelő áramátviteli képességet biztosít a 90A névleges áramerősség mellett. A termék hőleadása 350W, maximális kimeneti frekvenciája pedig 100 Hz. A beépített hővédelmi rendszer hőmérséklet-szabályozott kapcsolóval rendelkezik, amely 125°C-on kapcsol le <250 V AC, <0,5 A esetén, biztosítva a biztonságos működést még szélsőséges körülmények között is.
A környezeti feltételek tekintetében a termék -10°C és 50°C közötti üzemi hőmérséklettartományban használható, míg tárolási hőmérséklete -25°C és 70°C között lehet. Alapkivitelben IP00 védettségi fokozattal rendelkezik, de VW3A9612,613 kiegészítő készletekkel IP20 védettség érhető el. A fojtótekercs nettó tömege 10 kg, méretei a mellékelt rajzok szerint alakulnak. A termék fizikai méretei pontosan meghatározottak a dokumentációban, ezáltal megkönnyítve a megfelelő telepítési hely kialakítását.
Schneider Electric VW3A5103 motor fojtótekercs műszaki adatok
Általános jellemzők
Termék típusa: Motor fojtótekercs
Kompatibilitás: Altivar 212, Altivar 61, Altivar 71, Altivar Process ATV600, Altivar Process ATV900
Alkalmazás: Kimeneti szűrő
Névleges áramerősség: 90 A
Elektromos jellemzők
Elektromos csatlakozás: Csupasz vezetékek, 9 mm átmérő
Maximum dv/dt: 500 V/µs (400 V-nál), 750 V/µs (500 V-nál), 1000 V/µs (690 V-nál)
Hőveszteség: 350 W
Maximum hajtás kimeneti frekvencia: 100 Hz
Védelem típusa: Hőmérséklet-szabályozott kapcsoló, lekapcsolási hőmérséklet: 125°C <250 V AC, <0,5 A esetén
Maximális motorkábel hosszúság
200...240 V, 2.2...7.5 kW: 300 m árnyékolt kábel, 300 m árnyékolatlan kábel
200...240 V, 11...22 kW: 150 m árnyékolt kábel, 300 m árnyékolatlan kábel
380...480 V, 0.75...18.5 kW: 160 m árnyékolt kábel, 200 m árnyékolatlan kábel
380...480 V, 22...30 kW: 140 m árnyékolt kábel, 170 m árnyékolatlan kábel
500...600 V, 2.2...7.5 kW: 75 m árnyékolt kábel, 150 m árnyékolatlan kábel
500...690 V, 2.2...30 kW: 65 m árnyékolt kábel, 100 m árnyékolatlan kábel
500...690 V, 2.2...7.5 kW (2): 150 m árnyékolt kábel, 250 m árnyékolatlan kábel
500...690 V, 2.2...30 kW (2): 100 m árnyékolt kábel, 150 m árnyékolatlan kábel
380...480 V, 37 kW: 97 m árnyékolt kábel, 166 m árnyékolatlan kábel
Környezeti jellemzők
IP védettségi fokozat: IP00 (IP20 VW3A9612,613 készletekkel)
Üzemi környezeti hőmérséklet: -10...50°C
Tárolási környezeti hőmérséklet: -25...70°C
Fizikai jellemzők
Nettó tömeg: 10 kg
Csomag méretei: 28 cm × 26.5 cm × 28 cm (magasság × szélesség × hosszúság)
