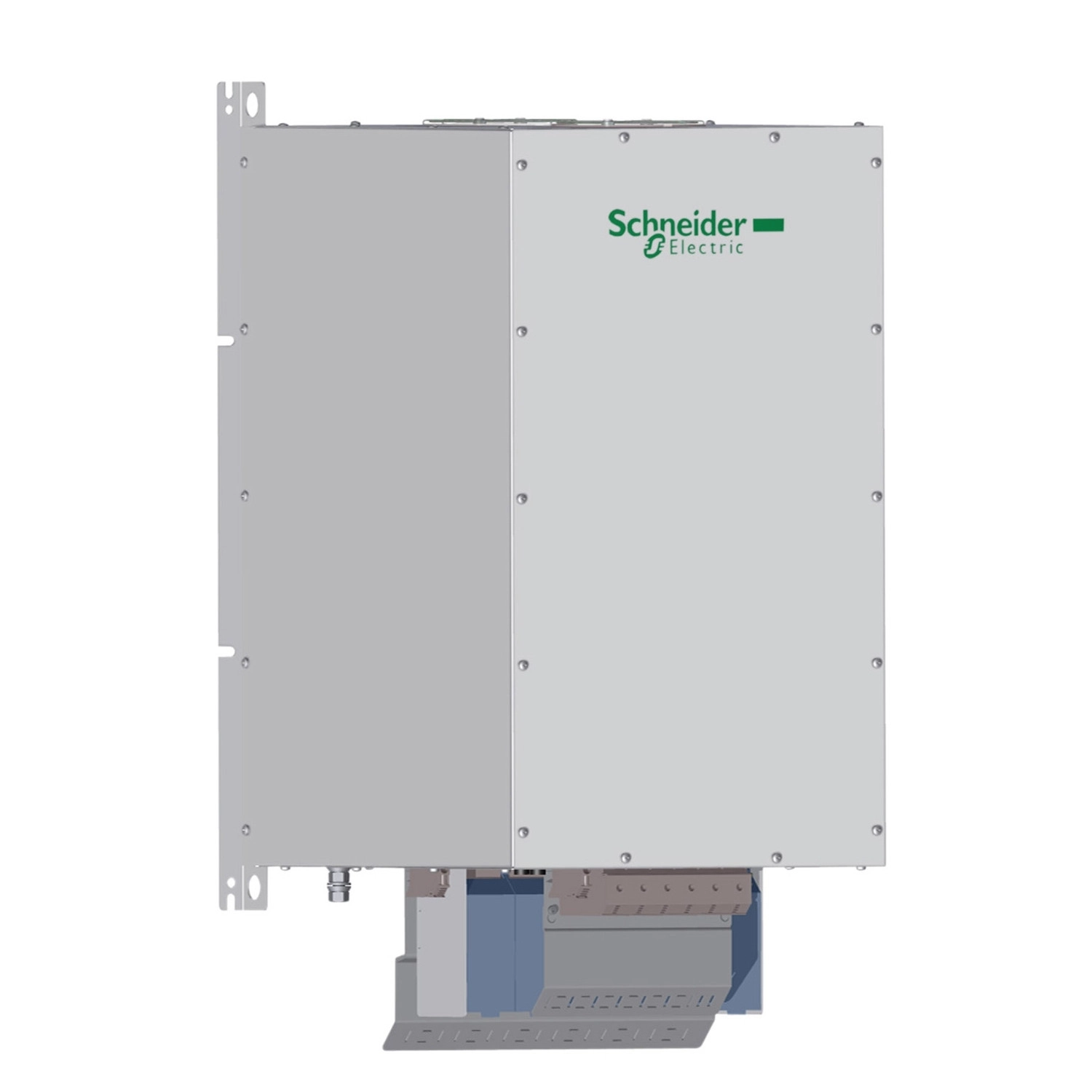

A Schneider Electric VW3A46174 egy komplex passzív szűrő, amelyet kifejezetten Altivar 61 és Altivar 71 sorozatú frekvenciaváltókhoz fejlesztettek ki a harmonikus áramok csökkentésére. Ez a nagy teljesítményű szűrőegység jelentősen javítja a villamos hálózat minőségét, mivel a harmonikus torzítást (THDI) mindössze 5%-ra csökkenti, ami kiemelkedő érték az ipari környezetben.
A VW3A46174 modell kifejezetten 480V ±10% névleges feszültségre és 60Hz ±2% hálózati frekvenciára lett tervezve. A szűrő bemeneti névleges árama 355A, míg kimeneti névleges árama 369A, ami ideálissá teszi nagyteljesítményű motorok meghajtásához használt frekvenciaváltókhoz. Különösen ajánlott az Altivar 61H és 71H sorozatú, nagy teljesítményű frekvenciaváltókhoz, ahol akár 560 kW/800 lóerő teljesítményű motorok esetén is hatékonyan alkalmazható. A felhasználástól függően egy hajtáshoz akár 3 ilyen szűrőegység is szükséges lehet a megfelelő harmonikus kompenzáció eléréséhez.
A készülék műszaki jellemzői között kiemelkedő a 98%-os hatásfok, ami rendkívül gazdaságos üzemeltetést tesz lehetővé. A teljes terhelés mellett a hőveszteség 1406W. A teljesítménytényező (cos phi) értéke terhelésfüggő: 100%-os vonali áramnál 0,99, 75%-os vonali áramnál 0,85, míg 150%-os vonali áramnál 1,0 értéket mutat, ami kiváló energia-hatékonyságot biztosít különböző üzemi körülmények között. A szűrő rövid ideig akár 1,5-szeres névleges áramot is képes elviselni (maximum 60 másodpercig), ami biztosítja a stabilitást átmeneti túlterhelések esetén is.
A VW3A46174 passzív szűrő robosztus kialakítású, az elektromos csatlakozók két típusa áll rendelkezésre: az A, B terminálok 2,5 mm² keresztmetszetű vezetékekhez, míg az X1-1...X2-3 terminálok 25...300 mm² vezetékekhez biztosítanak csatlakozási lehetőséget. Az F szigetelési osztályba tartozik, ami magas hőmérsékleti ellenállást biztosít. A védettségi szint alapkivitelben IP20, de opcionálisan IP55 védettség is elérhető megfelelő burkolatba szerelés esetén. A szűrő nettó tömege 229 kg, ami jelzi a masszív, ipari kialakítást.
A készülék kizárólag függőleges pozícióban szerelhető, és minimum 150 mm távolságot kell hagyni körülötte minden irányban a megfelelő szellőzés érdekében. Működési hőmérséklet-tartománya 5...45°C közötti terheléscsökkentés nélkül, míg 45...60°C között fokonként 3%-os terheléscsökkentés szükséges. A relatív páratartalom tekintetében 5...85% között használható, kondenzáció nélkül. A VW3A46174 modell 1000 méter tengerszint feletti magasságig teljes terheléssel üzemeltethető, e felett 1000 méterenként 5%-os áramcsökkentés szükséges, maximum 4000 méter magasságig.
A Schneider Electric VW3A46174 passzív szűrő megfelel a legszigorúbb nemzetközi szabványoknak, beleértve az IEC 61000-2-4, IEC 61000-3-4, G5/4 mérnöki ajánlás, IEC 61000-3-12, IEC 61000-2-2 és IEC 61000-3-2 előírásokat. A készülék részletes műszaki adatai között megtalálhatók a pontos méretek is milliméteres bontásban: 510 mm szélesség, 420 mm mélység, 800 mm magasság, valamint a teljes készülék 900,06 mm-es magassága. A telepítési rajzok és kapcsolási sémák a termékdokumentációban részletesen megtalálhatók, ami segítséget nyújt a szakszerű bekötéshez és üzembe helyezéshez.
Schneider Electric Altivar 71 - VW3A46174 - frekvenciaváltó kiegészítő, passzív szűrő, 369A, 460V, 60Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Termék főbb jellemzői
Termék típus: Passzív szűrő
Specifikus alkalmazási terület: Áramharmonikusok csökkentése
Kompatibilis sorozatok: Altivar 61, Altivar 71
Elektromos jellemzők
Névleges tápfeszültség: 480 V +/- 10 %
Tápellátás frekvenciája: 60 Hz +/- 2 %
Névleges áram bemenet: 355 A
Névleges áram kimenet: 369 A
Hálózati fázisok száma: 3 fázis
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 1406 W
Teljesítménytényező (cos phi): 1 (150 % vonali áram esetén), 0,85 (75 % vonali áram esetén), 0,99 (100 % vonali áram esetén)
Harmonikus torzítás (THDI): 5 %
Mennyiség hajtásonként
3 szűrő hajtásonként: ATV61H motor: 560 kW/800 hp, ATV61Q motor: 560 kW/800 hp
2 szűrő hajtásonként: ATV71H motor: 250 kW/400 hp
1 szűrő hajtásonként: ATV61H motor: 220 kW/350 hp, ATV71H motor: 200 kW/300 hp, ATV61Q motor: 200 kW/300 hp, ATV61Q motor: 220 kW/350 hp, ATV71Q motor: 200 kW/300 hp, ATV71Q motor: 220 kW/350 hp
Csatlakozások
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²
X1-1...X2-3 terminál, csatlakozási kapacitás: 25...300 mm²
Fizikai jellemzők
Elektromos szigetelési osztály: F osztály
Nettó tömeg: 229 kg
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (burkolatba szerelve)
Vibrációállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti hőmérséklet üzem közben: 45...60 °C (3 % áramcsökkentés °C-onként), 5...45 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tároláskor: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás során
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5 % áramcsökkentéssel 1000 méterenként
Szabványok
IEC 61000-2-4, IEC 61000-3-4, G5/4 mérnöki ajánlás, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2
Méretek
Szélesség (A): 510 mm / 20,00 in
Mélység (B): 420 mm / 16,54 in
Magasság (C): 800 mm / 31,50 in
Teljes magasság (D): 900,06 mm / 35,43 in
Szerelési ajánlások
Kizárólag függőleges szerelés megengedett
Minimális szabad távolság minden oldalon: 150 mm / 5,88 in
