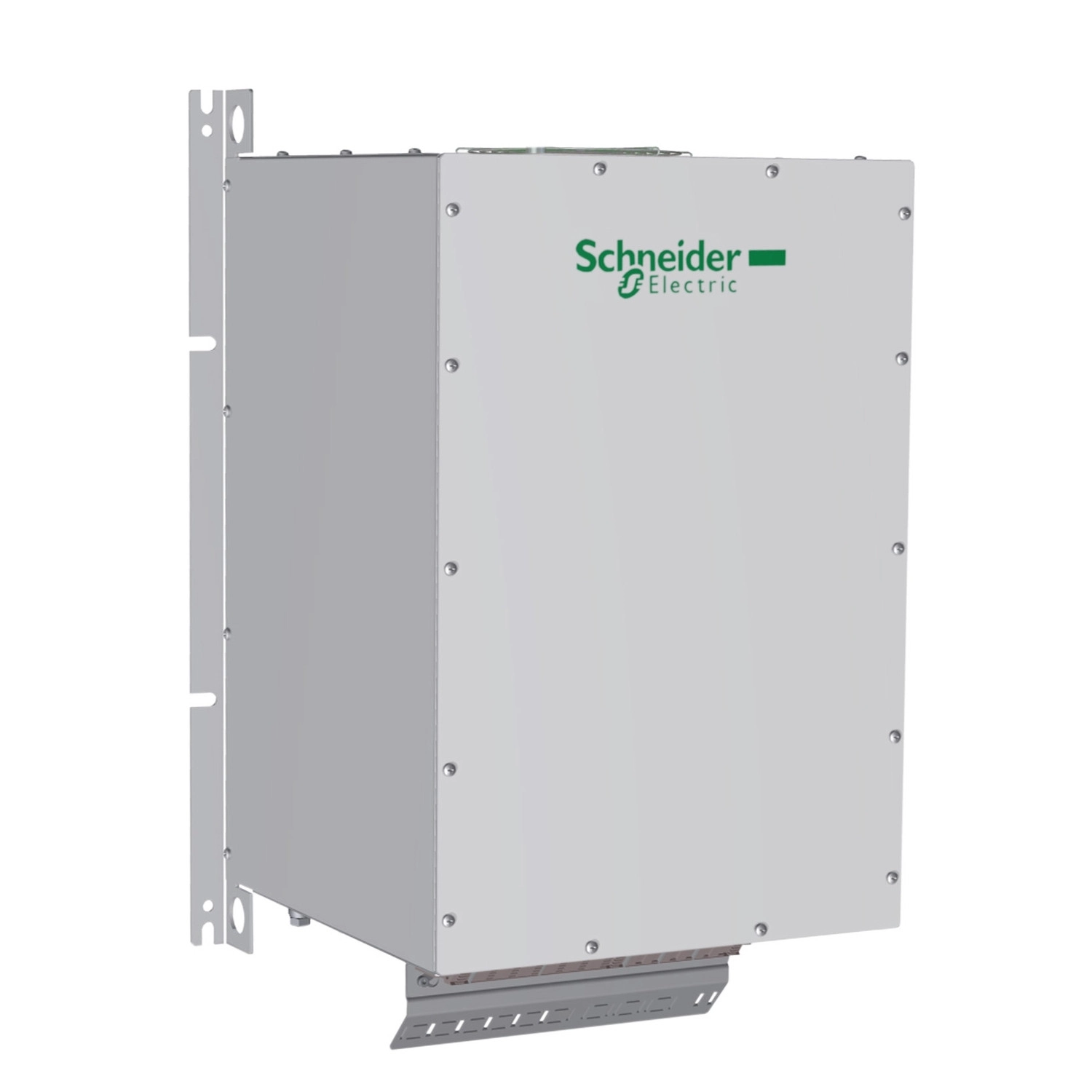

A Schneider Electric VW3A46167 egy kiváló minőségű passzív szűrő, amely kifejezetten az Altivar 61 és Altivar 71 sorozatú frekvenciaváltókhoz lett tervezve. Ez a 76A, 460V, 60Hz specifikációjú szűrő ideális megoldást nyújt a áramharmonikus problémák hatékony kezelésére ipari környezetben.
A VW3A46167 passzív szűrő elsődleges célja a frekvenciaváltók által generált harmonikus áramok jelentős csökkentése. Az eszköz különösen hatékony a 45 kW/60 LE teljesítményű motorokkal szerelt Altivar 61 és Altivar 71 változtatható frekvenciás meghajtások esetében. A THDi (Total Harmonic Distortion) értéket jelentősen csökkenti - ATV61H és ATV71H esetén 10%-ra, ATV71W esetén 10%-ra, míg ATV61W esetén kiemelkedően alacsony, mindössze 5%-ra. Ez a tulajdonság teszi a VW3A46167 szűrőt ideális választássá olyan alkalmazásokhoz, ahol kritikus a hálózati harmonikus torzítás minimalizálása.
A szűrő kiemelkedő hatásfokkal (98%) működik, miközben a hálózati teljesítménytényezőt (cos φ) közel 1-re javítja - 100%-os vonali áramnál 0,99, 150%-os vonali áramnál 1, míg 75%-os vonali áramnál 0,85 értékre. A bemeneti névleges áram 73A, míg a kimeneti 76A, maximális árama pedig a névleges 1,5-szerese 60 másodpercig. A termék 3 fázisú hálózatokhoz csatlakoztatható, és 480V ±10% névleges tápfeszültséggel, valamint 60Hz ±2% tápfrekvenciával működik. Elektromos csatlakozásai jól méretezettek: az A, B terminálok 2,5 mm², míg az X1-1...X2-3 terminálok 2,5...50 mm² vezetékek fogadására alkalmasak. Az F osztályú elektromos szigetelés megfelelő védelmet biztosít.
A VW3A46167 szűrő környezeti működési paraméterei széles tartományt ölelnek fel. IP20 védettséggel rendelkezik, vagy IP55 védettséggel szekrénybe szerelve. Rezgésállósága kiváló: 5-13,2 Hz között 2 mm csúcstól-csúcsig, 13,2-150 Hz között pedig 0,7 g gyorsulással, az IEC 60068-2-6 szabványnak megfelelően. A relatív páratartalom tekintetében 5-85% közötti tartományban működik kondenzáció nélkül. Környezeti hőmérséklet szempontjából 5-45 °C között üzemeltethető áramcsökkentés nélkül, míg 45-60 °C között 3% áramcsökkentés szükséges fokonként. Az eszköz tárolási hőmérséklet tartománya -25...55 °C eredeti csomagolásban, szállítás közben pedig -25...65 °C. Az üzemeltetési magasság legfeljebb 1000 m lehet áramcsökkentés nélkül, 1000-4000 m között pedig 5% áramcsökkentés szükséges 1000 méterenként.
Schneider Electric Altivar 71 - VW3A46167 - frekvenciaváltó kiegészítő, passzív szűrő, 76A, 460V, 60Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Fő jellemzők
Termék típusa: Passzív szűrő
Alkalmazási terület: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar 71, Altivar 61
Elektromos jellemzők
Névleges tápfeszültség [Us]: 480 V +/- 10 %
Tápfrekvencia: 60 Hz +/- 2 %
Mennyiség meghajtónként: 1 szűrő meghajtónként az alábbi típusokhoz: ATV61W motor: 45 kW/60 hp, ATV61H motor: 45 kW/60 hp, ATV71H motor: 45 kW/60 hp, ATV71W motor: 45 kW/60 hp
Névleges áram [In]: 73 A bemenet, 76 A kimenet
Hálózat fázisszáma: 3 fázis
THDI: 10 % ATV61H motor: 45 kW/60 hp esetén, 10 % ATV71H motor: 45 kW/60 hp esetén, 10 % ATV71W motor: 45 kW/60 hp esetén, 5 % ATV61W motor: 45 kW/60 hp esetén
Max. áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 688 W
Cos phi: 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm², X1-1...X2-3 terminál, csatlakozási kapacitás: 2,5...50 mm²
Elektromos szigetelési osztály: F osztály
Fizikai jellemzők
Nettó tömeg: 98 kg
Környezeti jellemzők
IP védettségi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól-csúcsig (f= 5…13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2…150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5…85 % kondenzáció nélkül
Környezeti hőmérséklet működés közben: 45…60 °C (3 % áramcsökkentés °C-ként), 5…45 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tároláskor: -25…55 °C eredeti csomagolásban, -25…65 °C szállítás közben
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5 % áramcsökkentéssel 1000 m-ként
Szabványok
IEC 61000-2-2, IEC 61000-3-2, IEC 61000-2-4, IEC 61000-3-4, G5/4 műszaki ajánlás, IEC 61000-3-12
Méretek
Méretek mm-ben (A x B x C x D x E1 x E2 x E3 x F x G x H): 333 x 330 x 577 x 623,6 x 156,5 x 240 x 156,5 x 353 x 378 x 490
Méretek inch-ben (A x B x C x D x E1 x E2 x E3 x F x G x H): 13,11 x 12,99 x 22,72 x 24,55 x 6,16 x 9,45 x 6,16 x 13,90 x 14,88 x 19,29
Szerelési ajánlások
Szerelési mód: Kizárólag függőleges szerelés
Szerelési távolság: Minden oldalról 150 mm (5,88 hüvelyk) szabad hely szükséges
