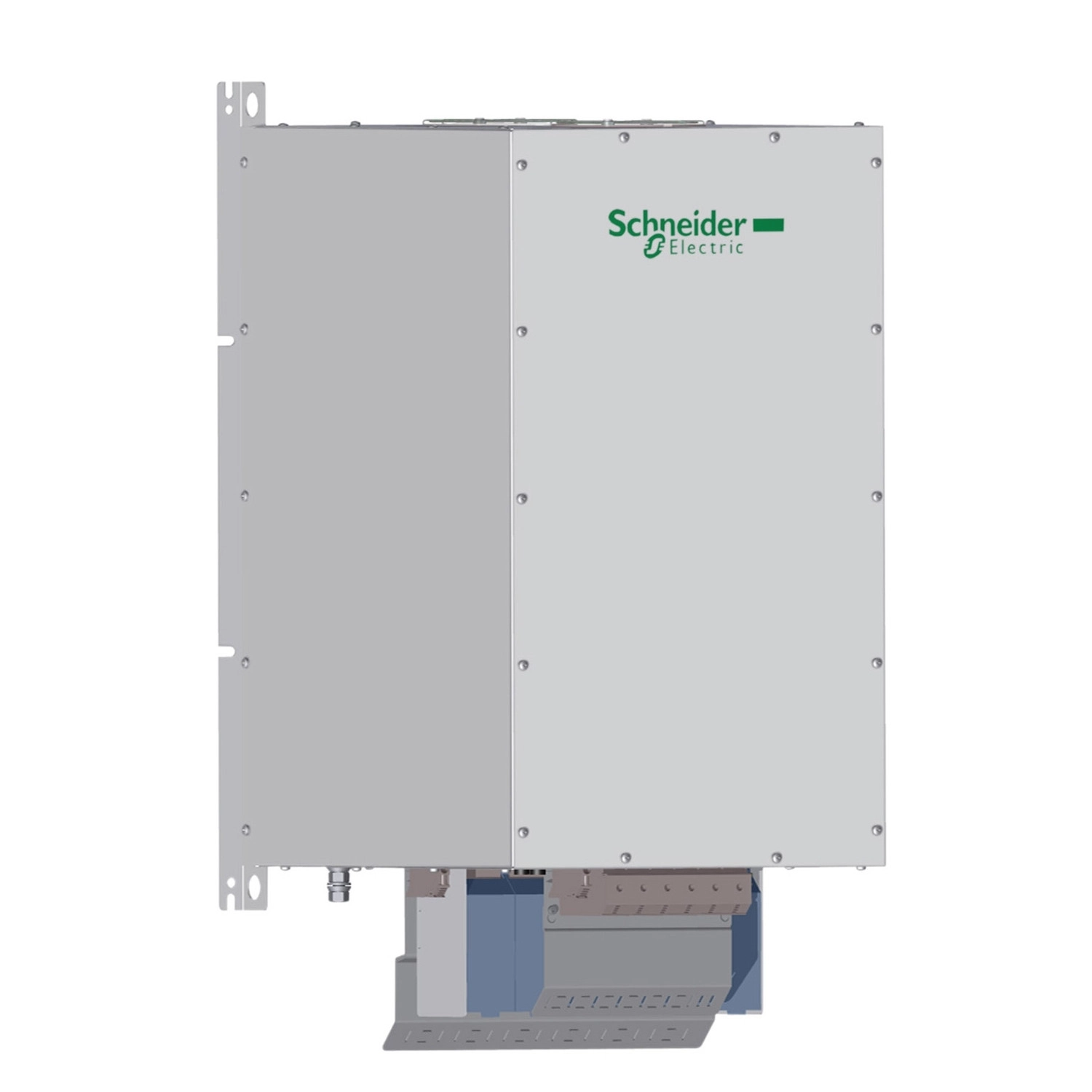

A Schneider Electric VW3A46138 passzív szűrő egy kiváló minőségű komponens, amelyet kifejezetten a változtatható sebességű hajtások teljesítményének optimalizálására fejlesztettek ki. Ez a 450A, 400V, 50Hz-es passzív szűrő tökéletes megoldást kínál az áramharmonikusok jelentős csökkentésére, ami elengedhetetlen a modern ipari környezetben a hálózati minőség fenntartásához.
A VW3A46138 modell széles kompatibilitási tartománnyal rendelkezik a Schneider Electric Altivar termékcsaládon belül, így ideális választás az Altivar Process ATV600, Altivar 61, Altivar 71, valamint az Altivar Process ATV900 hajtásokhoz. A szűrő különösen hatékony a nagy teljesítményű alkalmazásokban, ahol a harmonikus torzítások minimalizálása kritikus fontosságú a rendszer stabilitása és a hosszú távú megbízhatóság szempontjából. Az eszköz használatával a harmonikus torzítás (THDI) mindössze 5%-ra csökkenthető, ami jelentős javulás a szűrő nélküli állapothoz képest. Ez nemcsak a berendezések élettartamát növeli, hanem segít megfelelni a szigorú nemzetközi szabványoknak is, mint a G5/4 mérnöki ajánlás, valamint az IEC 61000 sorozat vonatkozó előírásai.
A VW3A46138 műszaki paraméterei figyelemre méltóak: 433A névleges bemeneti áram, 450A kimeneti áram, és akár 1,5-szeres névleges áramot is képes kezelni 60 másodpercig. A szűrő 98%-os hatékonysággal működik, és a teljesítményveszteség mindössze 1852W. A cos phi értéke terheléstől függően változik: 75%-os vonali áramnál 0,85, 100%-os vonali áramnál 0,99, és 150%-os vonali áramnál 1,0 értéket ér el. A csatlakozási lehetőségek rugalmasak: A, B terminál 2,5 mm² kapacitással, valamint X1-1...X2-3 terminál 25...300 mm² csatlakozási kapacitással. Az IP védelmi szint alapkivitelben IP20, de zárt burkolatba szerelve IP55 védelmi szint érhető el. A termék kizárólag függőlegesen szerelhető, és a megfelelő szellőzés érdekében minden irányban 150 mm szabad helyet kell biztosítani.
A VW3A46138 szűrő további előnyei közé tartozik a megbízható működés különböző környezeti feltételek mellett. Az üzemi hőmérséklet-tartomány 5-45°C között van áramcsökkentés nélkül, míg 45-60°C között 3%-os áramcsökkentés szükséges fokonként. A termék ellenáll a rezgésnek is: 5-13,2 Hz tartományban 2 mm csúcstól csúcsig, 13,2-150 Hz tartományban 0,7 gn értékkel, az IEC 60068-2-6 szabványnak megfelelően. A relatív páratartalom tekintetében 5-85% közötti értéket tolerál kondenzáció nélkül. Tengerszint feletti magasság szempontjából 1000 méterig áramcsökkentés nélkül, 1000-4000 méter között pedig 1000 méterenként 5%-os áramcsökkentéssel használható. Mindezek a tulajdonságok a VW3A46138 passzív szűrőt ideális választássá teszik olyan ipari környezetben, ahol a megbízhatóság és a teljesítmény egyaránt kritikus fontosságú.
Schneider Electric Altivar 71 - VW3A46138 - frekvenciaváltó kiegészítő, passzív szűrő, 450A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános tulajdonságok
Termék vagy komponens típus: Passzív szűrő
Termék specifikus alkalmazás: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar Process ATV600, Altivar 61, Altivar 71, Altivar Process ATV900
Villamos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátási frekvencia: 50 Hz +/- 2 %
Névleges áram: 433 A bemeneti, 450 A kimeneti
Hálózati fázisok száma: 3 fázis
THDI (harmonikus torzítás): 5%
Max. áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőleadás: 1852 W
Cos phi: 1 (150 %-os vonali áramnál), 0,85 (75 %-os vonali áramnál), 0,99 (100 %-os vonali áramnál)
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²; X1-1...X2-3 terminál, csatlakozási kapacitás: 25...300 mm²
Elektromos szigetelési osztály: F osztály
Mechanikai jellemzők
Nettó tömeg: 272 kg
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (burkolatba szerelés esetén)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) megfelelve az IEC 60068-2-6 szabványnak; 0,7 gn (f= 13,2...150 Hz) megfelelve az IEC 60068-2-6 szabványnak
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti hőmérséklet üzemelés közben: 45...60 °C (3 % áramcsökkentéssel °C-onként), 5...45 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tárolás során: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás közben
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 1000 méterenként 5 % áramcsökkentéssel
Szabványok
Megfelel a következő szabványoknak: G5/4 mérnöki ajánlás, IEC 61000-2-2, IEC 61000-3-12, IEC 61000-3-4, IEC 61000-2-4, IEC 61000-3-2
Méretek
Méretek mm-ben: A: 510, B: 420, C: 800, D: 900,06, E1: 240, E2: 300, E3: 240, F: 443, G: 468, H: 713
Méretek inch-ben: A: 20,00, B: 16,54, C: 31,50, D: 35,43, E1: 9,45, E2: 11,81, E3: 9,45, F: 17,44, G: 18,43, H: 28,07
Szerelési ajánlások
Kizárólag függőleges szerelés
