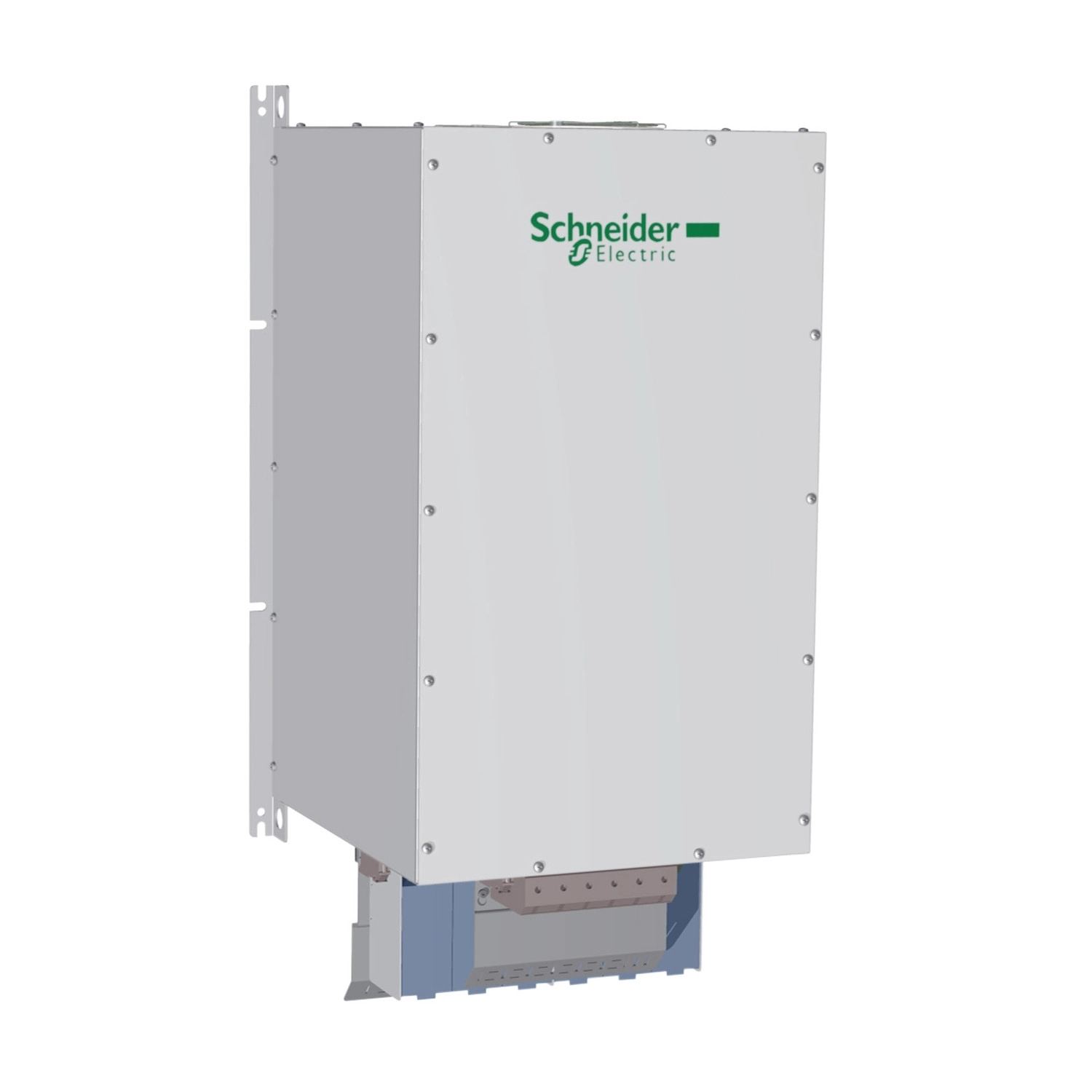

A Schneider Electric VW3A46134 passzív szűrő egy kiváló minőségű termék, amelyet kifejezetten frekvenciaváltók harmonikus áram kibocsátásának csökkentésére terveztek. Ez a 262A névleges kimeneti áramú, 400V-os, 50Hz-es rendszerekhez optimalizált eszköz tökéletes megoldást jelent az ipari villamosmérnökök és rendszerintegrátorok számára, akik a hálózati zavarok minimalizálására törekszenek.
A VW3A46134 modell kompatibilis a Schneider Electric Altivar termékcsalád számos tagjával, beleértve az Altivar 61, Altivar 71, valamint az Altivar Process ATV600 és ATV900 sorozatokat. A szűrő különösen hatékony a következő kombinációkban: egyetlen szűrő elegendő az ATV630 és ATV930 fali telepítésű 110 kW/150 LE-s motorokhoz, míg két darab VW3A46134 szükséges az ATV61H, ATV71H és ATV61Q 280 kW/450 LE-s motorokhoz. Ez a rugalmasság lehetővé teszi a rendszermérnökök számára, hogy különböző teljesítményigényű alkalmazásokhoz is optimális megoldást találjanak.
A VW3A46134 passzív szűrő kiemelkedő műszaki paraméterekkel rendelkezik. A harmonikus áram torzítási tényező (THDI) mindössze 5%, ami rendkívül tiszta hálózati áramot eredményez. A szűrő hatékonysága 98%, ami minimalizálja az energiaveszteséget a rendszerben. A termék teljesítménytényezője (cos phi) 100%-os vonali áram mellett 0,99, 75%-os terhelésnél 0,85, míg 150%-os terhelésnél 1,0 értéket mutat, ami kiváló elektromos karakterisztikát biztosít változó terhelési körülmények között is. A maximális áram a névleges áram 1,5-szerese lehet 60 másodpercig, ami megfelelő rugalmasságot biztosít átmeneti túlterhelések esetén is. A hőtermelés 1288W, amelyet a készülékház megfelelő szellőzése kezel.
A VW3A46134 szűrő IP20 védettségi fokozattal rendelkezik, de IP55 védettség is elérhető zárt szekrénybe történő beépítéskor. A termék Class F szigetelési osztályba tartozik, és ellenáll a 2 mm-es csúcstól csúcsig terjedő rezgéseknek 5-13,2 Hz tartományban, valamint 0,7 gn rezgéseknek 13,2-150 Hz között az IEC 60068-2-6 szabványnak megfelelően. Az üzemi környezeti hőmérséklet 5-45°C között optimális, de 45-60°C között is használható 3%-os áramcsökkentéssel fokonként. A szűrő különböző szerelési feltételek mellett is megbízhatóan működik: 1000 méter tengerszint feletti magasságig áramerősség-csökkentés nélkül, 1000-4000 méter között pedig 5% csökkentéssel 1000 méterenként.
A VW3A46134 passzív szűrő csak függőleges szerelést enged meg, és pontos méretei lehetővé teszik a megfelelő tervezést: 448,5 x 420 x 800 mm (szélesség x mélység x magasság). Az elektromos csatlakozás A, B csatlakozón keresztül történik 2,5 mm² kapacitással, valamint X1-1...X2-3 csatlakozókon 25...300 mm² kapacitással. A termék számos nemzetközi szabványnak felel meg, beleértve az IEC 61000 sorozat vonatkozó előírásait és a G5/4 mérnöki ajánlást, ami garantálja a globális kompatibilitást és minőséget a legkülönbözőbb ipari környezetekben is.
Schneider Electric Altivar 71 - VW3A46134 - frekvenciaváltó kiegészítő, passzív szűrő, 262A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Passzív szűrő
Termékspecifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar 61, Altivar Process ATV600, Altivar 71, Altivar Process ATV900
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátási frekvencia: 50 Hz +/- 2 %
Névleges áram: 252 A bemenet, 262 A kimenet
Hálózati fázisok száma: 3 fázis
THDI (Teljes harmonikus áramtorzítás): 5 % frekvenciaváltókkal használva
Maximális áram: A névleges áram 1,5-szerese (időtartam = 60 mp)
Hatásfok: 98 %
Hőtermelés: 1288 W
Teljesítménytényező (cos phi): 1 (vonali áram 150%-ánál), 0,85 (vonali áram 75%-ánál), 0,99 (vonali áram 100%-ánál)
Elektromos csatlakozás: A, B csatlakozó, kapacitás: 2,5 mm²; X1-1...X2-3 csatlakozó, kapacitás: 25...300 mm²
Szigetelési osztály: F osztály
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5…13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2…150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5…85 % kondenzáció nélkül
Üzemi környezeti hőmérséklet: 45…60 °C (3% áramcsökkentés per °C), 5…45 °C (áramcsökkentés nélkül)
Tárolási hőmérséklet: -25…55 °C (eredeti csomagolásban), -25…65 °C (szállítás közben)
Üzemi tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5% áramcsökkentéssel 1000 méterenként
Szabványok
G5/4 mérnöki ajánlás, IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-4, IEC 61000-3-12
Fizikai jellemzők
Nettó tömeg: 206 kg
Méretek (mm): A: 448,5, B: 420, C: 800, D: 900,06, E1: 240, E2: 300, E3: 240, F: 443, G: 468, H: 713
Szerelési irány: Kizárólag függőleges szerelés
Ajánlott alkalmazások
Mennyiség meghajtónként:
1 szűrő meghajtónként ATV630 fali szerelésű változatnál, motor: 110 kW/150 LE
1 szűrő meghajtónként ATV930 fali szerelésű változatnál, motor: 110 kW/150 LE
2 szűrő meghajtónként ATV61H motor esetén: 280 kW/450 LE
2 szűrő meghajtónként ATV71H motor esetén: 280 kW/450 LE
2 szűrő meghajtónként ATV61Q motor esetén: 280 kW/450 LE
