A Schneider Electric VW3A46133 passzív szűrő egy kiváló minőségű, 400V-os, 50Hz-es ipari termék, melyet kifejezetten frekvenciaváltó rendszerekhez fejlesztettek ki a harmonikus áramok csökkentésére. Ez a professzionális megoldás jelentősen javítja a villamos hálózat minőségét, miközben megfelel a legszigorúbb ipari szabványoknak és követelményeknek.
A VW3A46133 modell tökéletesen kompatibilis számos Schneider Electric frekvenciaváltóval, beleértve az Altivar 61, Altivar 71, Altivar Process ATV600 és Altivar Process ATV900 típusokat. Kifejezetten alkalmas nagyobb teljesítményű motorokhoz: az Altivar 61H és 71H sorozatoknál 132 kW/200 LE-s, míg az ATV630/ATV650/ATV930/ATV950 fali kivitelű modelleknél 90 kW/125 LE-s motorokhoz ajánlott. A telepítés után minden esetben 5%-ra csökkenti a teljes harmonikus torzítást (THDI), ami kiemelkedő értéknek számít az ipari környezetben.
A készülék műszaki paraméterei lenyűgözőek: 217A névleges bemeneti áram mellett 225A kimeneti áramot biztosít, kiváló 98%-os hatásfokkal működik, és mindössze 1194W hőveszteséget produkál. A teljesítménytényező (cos phi) terheléstől függően 0,85-1,0 közötti értékeket vesz fel, ami optimális energiafelhasználást tesz lehetővé. A szűrő képes akár a névleges áram 1,5-szeresét is elviselni 60 másodpercig, ami extra rugalmasságot biztosít a különböző alkalmazási területeken. Az elektromos csatlakozás az A, B terminálokon 2,5 mm², míg az X1-1...X2-3 terminálokon 25...300 mm² keresztmetszetű vezetékekkel valósítható meg.
Környezeti feltételek szempontjából a VW3A46133 rendkívül rugalmas: 5-45°C között teljes terheléssel működtethető, 45-60°C között pedig 3% per °C áramcsökkentéssel. IP20 alapvédelmet biztosít, beépített szekrényben pedig IP55 védettséget érhet el. Ellenáll a 2 mm csúcstól-csúcsig terjedő rezgéseknek 5-13,2 Hz tartományban, valamint a 0,7 gn rezgéseknek 13,2-150 Hz tartományban az IEC 60068-2-6 szabvány szerint. Relatív páratartalom tekintetében 5-85% között üzemeltethető kondenzáció nélkül. Tengerszint feletti magasság szempontjából 1000 méterig áramerősség-csökkentés nélkül használható, 1000-4000 méter között pedig 1000 méterenként 5% áramerősség-csökkentés szükséges. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-2 előírásokat és a G5/4 mérnöki ajánlást.

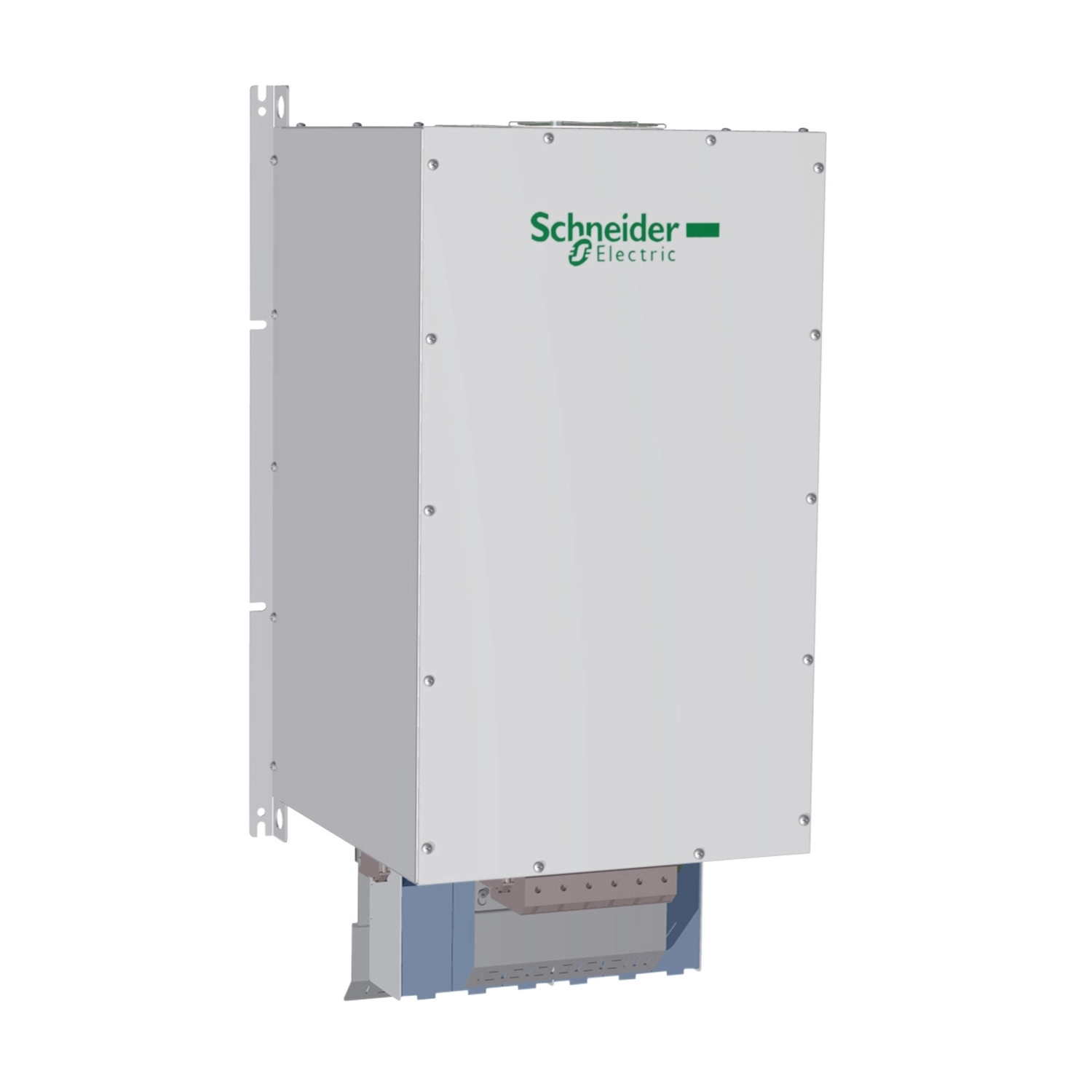

Schneider Electric Altivar 71 - VW3A46133 - frekvenciaváltó kiegészítő, passzív szűrő, 225A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános specifikációk
Termék típus: Passzív szűrő
Alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás: Altivar 61, Altivar Process ATV600, Altivar Process ATV900, Altivar 71
Elektromos paraméterek
Névleges tápfeszültség: 400 V +/- 10 %
Tápfrekvencia: 50 Hz +/- 2 %
Névleges áram: 217 A (bemenet), 225 A (kimenet)
Hálózati fázisok száma: 3 fázis
THDI: 5 % minden kompatibilis frekvenciaváltóval
Maximum áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 1194 W
Teljesítménytényező (cos phi): 1 (150 % vonali áram), 0,85 (75 % vonali áram), 0,99 (100 % vonali áram)
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²; X1-1...X2-3 terminál, csatlakozási kapacitás: 25...300 mm²
Elektromos szigetelési osztály: F osztály
Fizikai jellemzők
Nettó súly: 172 kg
IP védettségi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól-csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Környezeti paraméterek
Relatív páratartalom: 5...85 % kondenzáció nélkül
Üzemi környezeti hőmérséklet: 45...60 °C (3 % per °C áramcsökkentéssel), 5...45 °C (áramcsökkentés nélkül)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás közben
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5 % per 1000 m áramcsökkentéssel
Szabványok
IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-2, G5/4 mérnöki ajánlás
Méretek
Méretek (mm): A: 448,5, B: 420, C: 800, D: 900,06, E1: 240, E2: 300, E3: 240, F: 443, G: 468, H: 713
Méretek (hüvelyk): A: 17,66, B: 16,54, C: 31,50, D: 35,43, E1: 9,45, E2: 11,81, E3: 9,45, F: 17,44, G: 18,43, H: 28,07
Szerelési ajánlások
Kizárólag függőleges szerelés megengedett
