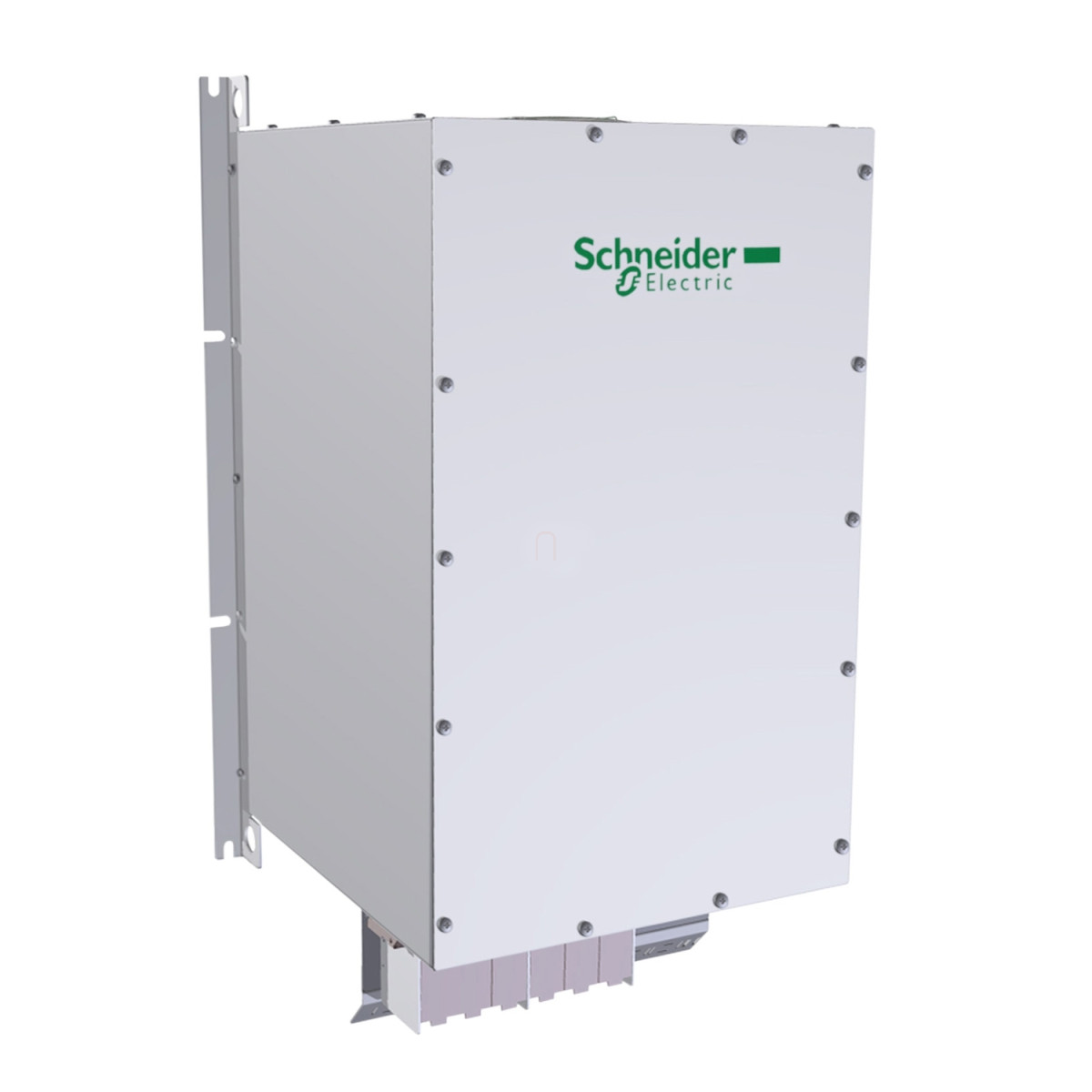

A Schneider Electric VW3A46131 passzív szűrő egy kiváló minőségű kiegészítő, amely kifejezetten a frekvenciaváltók harmonikus áramok szűrésére lett kifejlesztve. Ez a típus 150A-es kimeneti áramerősségre és 400V-os, 50Hz-es hálózatra lett tervezve, így tökéletes megoldást nyújt a nagyobb teljesítményű ipari alkalmazásokhoz, ahol a hálózati zavarok csökkentése kiemelt fontosságú.
A VW3A46131 szűrő kompatibilis a Schneider Electric frekvenciaváltók széles skálájával, beleértve az Altivar 61, Altivar 71, Altivar Process ATV600 és ATV900 sorozatokat. Kifejezetten olyan alkalmazásokhoz ajánlott, ahol 75kW/100hp vagy 90kW/125hp teljesítményű motorokat működtetnek. A készülék rendkívül hatékony a harmonikus áramok szűrésében, mindössze 5%-os THDI értéket biztosít, ami kiemelkedő a kategóriájában. Ez a tulajdonság jelentősen csökkenti a hálózatra visszaható zavarokat, javítja az energiahatékonyságot és meghosszabbítja a csatlakoztatott berendezések élettartamát.
A VW3A46131 passzív szűrő műszaki jellemzői lenyűgözőek. A készülék bemeneti névleges árama 144A, kimeneti névleges árama pedig 150A. A névleges hálózati feszültség 400V ±10%, a hálózati frekvencia pedig 50Hz ±2%. A szűrő háromfázisú rendszerekhez készült, és rövid ideig (60 másodpercig) akár a névleges áram 1,5-szeresét is képes elviselni. A szűrő hatásfoka kiemelkedően magas, 98%, és teljes terhelésen (100% vonali áram) 0,99-es teljesítménytényezőt (cos phi) biztosít. A készülék hőmérsékletvesztesége 962W, ami a kategóriájában szintén kedvező értéknek számít. A készülék IP20 védettséggel rendelkezik, de tokozással elérhető az IP55 védettségi szint is. Az A, B terminálok csatlakozási kapacitása 2,5 mm², az X1-1...X2-3 termináloké pedig 2,5...90 mm², így rugalmasan illeszthető különböző keresztmetszetű kábelekhez.
A készülék üzemeltetési környezetére vonatkozóan fontos megjegyezni, hogy 5...45°C közötti környezeti hőmérsékleten használható áramerősség-csökkentés nélkül, 45...60°C között pedig 3% per °C áramerősség-csökkentés mellett. Tárolási hőmérséklet-tartománya eredeti csomagolásban -25...55°C, szállítás közben pedig -25...65°C. A relatív páratartalom 5...85% lehet kondenzáció nélkül. A termék 1000 méteres tengerszint feletti magasságig használható áramerősség-csökkentés nélkül, 1000...4000 méter között pedig 1000 méterenként 5% áramerősség-csökkentés szükséges. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 61000-2-4, IEC 61000-2-2, G5/4, IEC 61000-3-4, IEC 61000-3-12 és IEC 61000-3-2 előírásoknak.
A VW3A46131 szűrő fizikai paraméterei is figyelemreméltóak. Nettó súlya 126 kg, és csak függőleges helyzetben szerelhető. A termék méretei milliméterben: 400 (szélesség) x 370 (mélység) x 685 (magasság), a teljes hossza pedig 767,6 mm. A készülék kialakítása lehetővé teszi a falra szerelést, és a gyártó által javasolt szerelési útmutató szerint minden irányban 150 mm szabad teret kell biztosítani körülötte a megfelelő szellőzés érdekében. A termék F szigetelési osztályba tartozik, és kiváló rezgésállósággal rendelkezik: 5...13,2 Hz között 2 mm peak to peak, 13,2...150 Hz között pedig 0,7 gn amplitúdóig az IEC 60068-2-6 szabvány szerint.
Schneider Electric Altivar 71 - VW3A46131 - frekvenciaváltó kiegészítő, passzív szűrő, 150A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termék vagy komponens típusa: Passzív szűrő
Termék specifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar 61, Altivar Process ATV900, Altivar 71, Altivar Process ATV600
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Hálózati frekvencia: 50 Hz +/- 2 %
Névleges áram: 144 A bemeneti, 150 A kimeneti
Hálózati fázisok száma: 3 fázis
THDI: 5 % (a kompatibilis frekvenciaváltókkal)
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 962 W
Teljesítménytényező (cos phi): 1 (150 % vonali áram), 0,85 (75 % vonali áram), 0,99 (100 % vonali áram)
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm², X1-1...X2-3 terminál, csatlakozási kapacitás: 2,5...90 mm²
Elektromos szigetelési osztály: F osztály
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (tokozatba szerelve)
Rezgésállóság: 2 mm peak to peak (f= 5...13.2 Hz) megfelel az IEC 60068-2-6 szabványnak, 0.7 gn (f= 13.2...150 Hz) megfelel az IEC 60068-2-6 szabványnak
Relatív páratartalom: 5...85 % kondenzáció nélkül
Működési környezeti hőmérséklet: 45...60 °C (áramerősség-csökkentés 3 % per °C), 5...45 °C (áramerősség-csökkentés nélkül)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban, -25...65 °C szállítás közben
Tengerszint feletti üzemeltetési magasság: <= 1000 m áramerősség-csökkentés nélkül, > 1000...4000 m áramerősség-csökkentés 5 % per 1000 m
Szabványok
IEC 61000-2-4, IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-3-2
Méretek
Szélesség: 400 mm (15.75 in.)
Mélység: 370 mm (14.57 in.)
Magasság: 685 mm (26.97 in.)
Teljes hossz: 767.6 mm (30.22 in.)
Nettó tömeg: 126 kg
Szerelési ajánlások
Szerelési pozíció: Csak függőleges szerelés
Minimális távolság: 150 mm (5.88 in.) minden irányban
