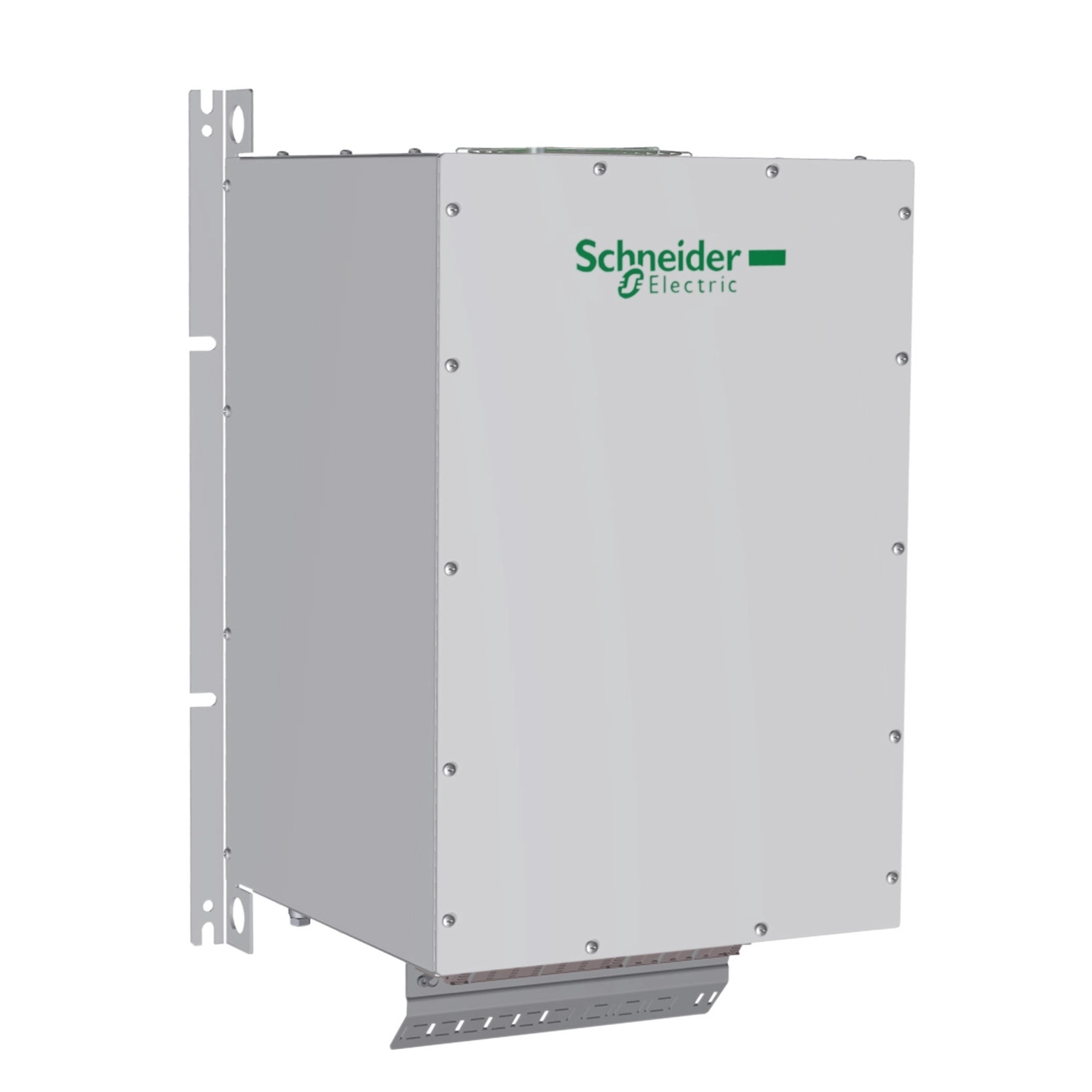

A Schneider Electric VW3A46127 típusú passzív szűrő egy nélkülözhetetlen kiegészítő elem az Altivar frekvenciaváltók mellé, amely jelentősen képes csökkenteni a hálózati áramharmonikusokat. Ez a 60 amperes névleges kimeneti áramerősséggel rendelkező komponens speciálisan a 400 voltos, 50 Hz-es hálózatokhoz lett tervezve, és tökéletesen illeszkedik a változtatható fordulatszámú hajtásokhoz.
A VW3A46127 passzív szűrő kompatibilis az Altivar 61, Altivar 71, valamint az újabb Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltókkal. Alkalmazásával a THDI (Total Harmonic Distortion Current - teljes harmonikus torzítás) értéke jelentősen csökkenthető, modelltől függően 5-10%-ra, ami kiemelkedő teljesítménynek számít ebben a kategóriában. Ez a tulajdonság különösen fontos olyan ipari környezetekben, ahol a hálózat tisztasága kritikus szempont, és a harmonikus torzítás minimalizálása elengedhetetlen a rendszer stabilitásának és a csatlakoztatott berendezések hosszú élettartamának biztosításához. A szűrő hatékony működése 98%-os, ami azt jelenti, hogy minimális veszteséggel dolgozik, miközben maximális védelmet nyújt.
A szűrő telepítése kizárólag függőleges pozícióban ajánlott, a megadott távolságok pontos betartásával. Méretei (mm-ben): 333 x 330 x 577, ami megfelelő elhelyezést igényel a kapcsolószekrényen belül. Az IP20 alapvető védelmi szint mellett opcionálisan IP55 védelmi szint is elérhető, ha szekrénybe építik a készüléket. A VW3A46127 képes elviselni a 2 mm csúcstól-csúcsig terjedő rezgést 5-13,2 Hz frekvenciatartományban, valamint 0,7 gn értéket 13,2-150 Hz között, ami megfelel az IEC 60068-2-6 szabványnak. Ez a tulajdonság biztosítja a megbízható működést még ipari környezetben is, ahol a mechanikai igénybevételek rendszeresek.
A szűrő elektromos csatlakoztatását tekintve A, B terminálokkal rendelkezik 2,5 mm² csatlakozási kapacitással, valamint X1-1...X2-3 terminálokkal, ahol a csatlakozási kapacitás 2,5...50 mm². A működés környezeti feltételeit illetően fontos megjegyezni, hogy az eszköz 5-45 °C közötti hőmérsékleten üzemel áramcsökkentés nélkül, 45-60 °C között pedig 3% per °C áramcsökkentéssel használható. A relatív páratartalom tekintetében az 5-85% közötti tartomány az elfogadható, kondenzáció nélkül. Az üzemeltetési magasság 1000 méterig nem igényel áramcsökkentést, míg 1000-4000 méter között 1000 méterenként 5% áramcsökkentés szükséges. A VW3A46127 megfelel számos nemzetközi szabványnak, mint például az IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-2, ami tovább erősíti a termék megbízhatóságát és univerzális alkalmazhatóságát különböző ipari környezetekben.
Schneider Electric Altivar 71 - VW3A46127 - frekvenciaváltó kiegészítő, passzív szűrő, 60A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Passzív szűrő
Termék specifikus alkalmazás: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar 61, Altivar 71, Altivar Process ATV600, Altivar Process ATV900
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áram: 58 A bemeneten, 60 A kimeneten
Hálózat fázisainak száma: 3 fázis
THDI (teljes harmonikus áramtorzítás): 5-10% a különböző frekvenciaváltó típusokhoz
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatékonyság: 98 %
Hőveszteség: 574 W
Cos phi: 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Csatlakozások
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²
X1-1...X2-3 terminál, csatlakozási kapacitás: 2,5...50 mm²
Fizikai jellemzők
Elektromos szigetelési osztály: F osztály
Nettó tömeg: 76 kg
Környezeti feltételek
IP védelmi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól-csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint
0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti hőmérséklet üzemelés közben: 45...60 °C (3 % áramcsökkentéssel °C-onként)
5...45 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tároláskor: -25...55 °C eredeti csomagolásban tárolva
-25...65 °C szállítás közben
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül
> 1000...4000 m áramcsökkentéssel (5 % per 1000 m)
Szabványok
IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-2
Méretek
Méretek mm-ben:
A: 333, B: 330, C: 577, D: 623.6, E1: 156.5, E2: 240, E3: 156.5, F: 353, G: 378, H: 490
Méretek hüvelykben:
A: 13.11, B: 12.99, C: 22.72, D: 24.55, E1: 6.16, E2: 9.45, E3: 6.16, F: 13.90, G: 14.88, H: 19.29
Szerelési ajánlások
Kizárólag függőleges felszerelés javasolt
