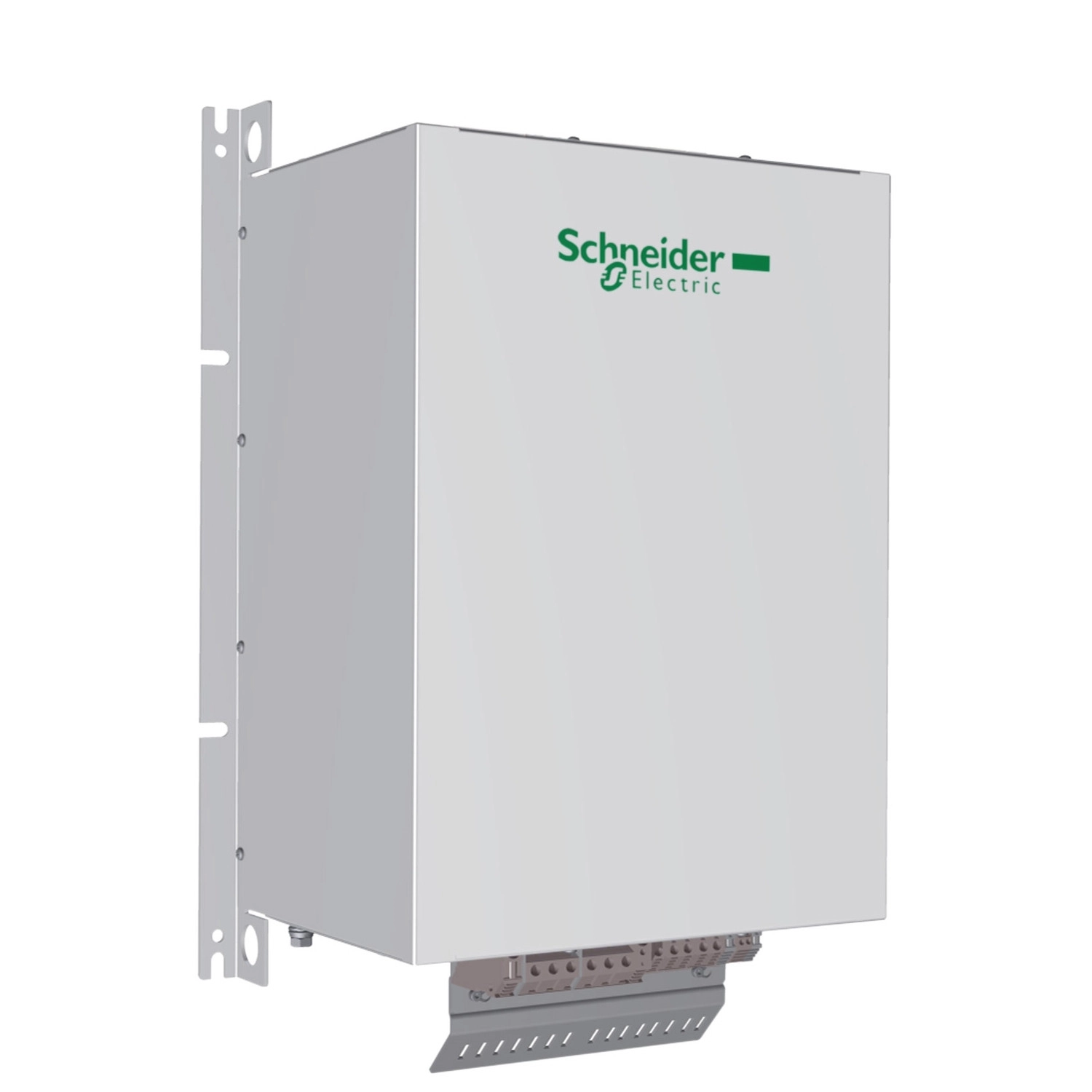

A Schneider Electric VW3A46126 egy nagy hatékonyságú passzív szűrő, amelyet kifejezetten az Altivar termékcsalád frekvenciaváltóihoz fejlesztettek ki. Ez a 44A-es, 400V-os, 50Hz-es passzív szűrő kiváló megoldást nyújt a frekvenciaváltós rendszerekben keletkező harmonikus áramtorzítások jelentős csökkentésére, ezáltal javítva a teljes rendszer teljesítményét és megbízhatóságát.
A VW3A46126 modell kompatibilis számos Schneider Electric frekvenciaváltóval, beleértve az Altivar Process ATV900, Altivar 71, Altivar Process ATV600 és Altivar 61 sorozatokat. Különösen ajánlott az ATV650, ATV630, ATV950 és ATV930 fali szerelésű típusokhoz 18,5 kW/25 LE teljesítményű motorokkal, valamint az ATV61W, ATV61H, ATV71H és ATV71W típusokhoz 22 kW/30 LE teljesítményű motorokkal. A készülék kiemelkedő tulajdonsága a rendkívül alacsony harmonikus torzítás (THDI), amely az alkalmazott frekvenciaváltó-típustól függően mindössze 5-10%. Ez jelentősen hozzájárul a hálózati energia minőségének javításához és az elektromágneses interferencia csökkentéséhez.
Műszaki szempontból a VW3A46126 lenyűgöző paraméterekkel rendelkezik. A 43A-es bemeneti és 45A-es kimeneti névleges áramértékkel rendelkező szűrő akár 1,5-szeres névleges áramot is képes kezelni 60 másodpercig. A 98%-os hatásfokkal működő eszköz termikus vesztesége mindössze 482W, teljesítménytényezője (cos phi) pedig terheléstől függően 0,85 és 1 között változik. Az eszköz 3 fázisú rendszerekhez készült, és IP20, illetve beépítés esetén IP55 védettséggel rendelkezik. Az elektromos csatlakozás az A, B terminálok esetén 2,5 mm², míg az X1-1...X2-3 terminálok esetében 1,5...25 mm² kapacitású. A készülék F osztályú elektromos szigeteléssel rendelkezik, a nettó súlya pedig 58 kg.
A VW3A46126 passzív szűrő üzemeltetési feltételei széles tartományban mozognak. Az eszköz 5-45°C közötti környezeti hőmérsékleten üzemeltethető teljesítménycsökkenés nélkül, 45-60°C között pedig 3%-os fokozatonkénti áramérték-csökkentéssel használható. Tárolási hőmérséklet-tartománya -25°C és +55°C között van eredeti csomagolásban, illetve -25°C és +65°C között szállítás során. A relatív páratartalom 5-85% lehet kondenzáció nélkül. Tengerszint feletti 1000 méter magasságig teljesítménycsökkenés nélkül használható, 1000-4000 méter között pedig 1000 méterenként 5%-os áramcsökkentéssel. A vibráció elleni védelem IEC 60068-2-6 szabvány szerint 5-13,2 Hz tartományban 2 mm csúcstól csúcsig, 13,2-150 Hz tartományban pedig 0,7 gn értékkel biztosított. A termék megfelel számos IEC szabványnak, többek között az IEC 61000-3-2, IEC 61000-2-4, IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-12 előírásoknak, valamint a G5/4 mérnöki ajánlásnak.
Schneider Electric Altivar 71 - VW3A46126 - frekvenciaváltó kiegészítő, passzív szűrő, 45A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Terméktípus: Passzív szűrő
Specifikus alkalmazás: Harmonikus áram csökkentés
Cikkszám: VW3A46126
Kompatibilitás
Kompatibilis sorozatok: Altivar Process ATV900, Altivar 71, Altivar Process ATV600, Altivar 61
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápfrekvencia: 50 Hz +/- 2 %
Névleges áram: 43 A bemeneti, 45 A kimeneti
Hálózati fázisok száma: 3 fázis
THDI (harmonikus torzítás):
5 % ATV650/ATV630/ATV950/ATV930 frekvenciaváltóval (18,5 kW/25 LE)
5 % ATV61W frekvenciaváltóval (22 kW/30 LE)
10 % ATV61H/ATV71H/ATV71W frekvenciaváltóval (22 kW/30 LE)
Max. áram: 1,5 x névleges áram (60 másodpercig)
Hatásfok: 98 %
Hőveszteség: 482 W
Teljesítménytényező (cos phi):
1 (150 % terhelésnél)
0,99 (100 % terhelésnél)
0,85 (75 % terhelésnél)
Csatlakozás és mechanikai jellemzők
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²
X1-1...X2-3 terminál, csatlakozási kapacitás: 1,5...25 mm²
Elektromos szigetelési osztály: F osztály
IP védettségi fokozat: IP20, IP55 (beépítés esetén)
Nettó tömeg: 58 kg
Környezeti feltételek
Vibráció elleni védelem:
2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint
0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Üzemi környezeti hőmérséklet:
5...45 °C (áramcsökkentés nélkül)
45...60 °C (3 % áramcsökkentés °C-onként)
Tárolási környezeti hőmérséklet:
-25...55 °C eredeti csomagolásban tárolva
-25...65 °C szállítás során
Üzemi tengerszint feletti magasság:
<= 1000 m áramcsökkentés nélkül
> 1000...4000 m 5% áramcsökkentés 1000 m-enként
Szabványok és megfelelőség
Szabványok: IEC 61000-3-2, IEC 61000-2-4, IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-12, G5/4 mérnöki ajánlás
Méretek
Szélesség: 242 mm (9,53 in.)
Magasság: 547 mm (21,54 in.)
Mélység: 330 mm (12,99 in.)
Szerelési javaslatok
Szerelés módja: Kizárólag függőleges szerelés
Minimális távolság: 150 mm (5,88 in.) minden irányban
