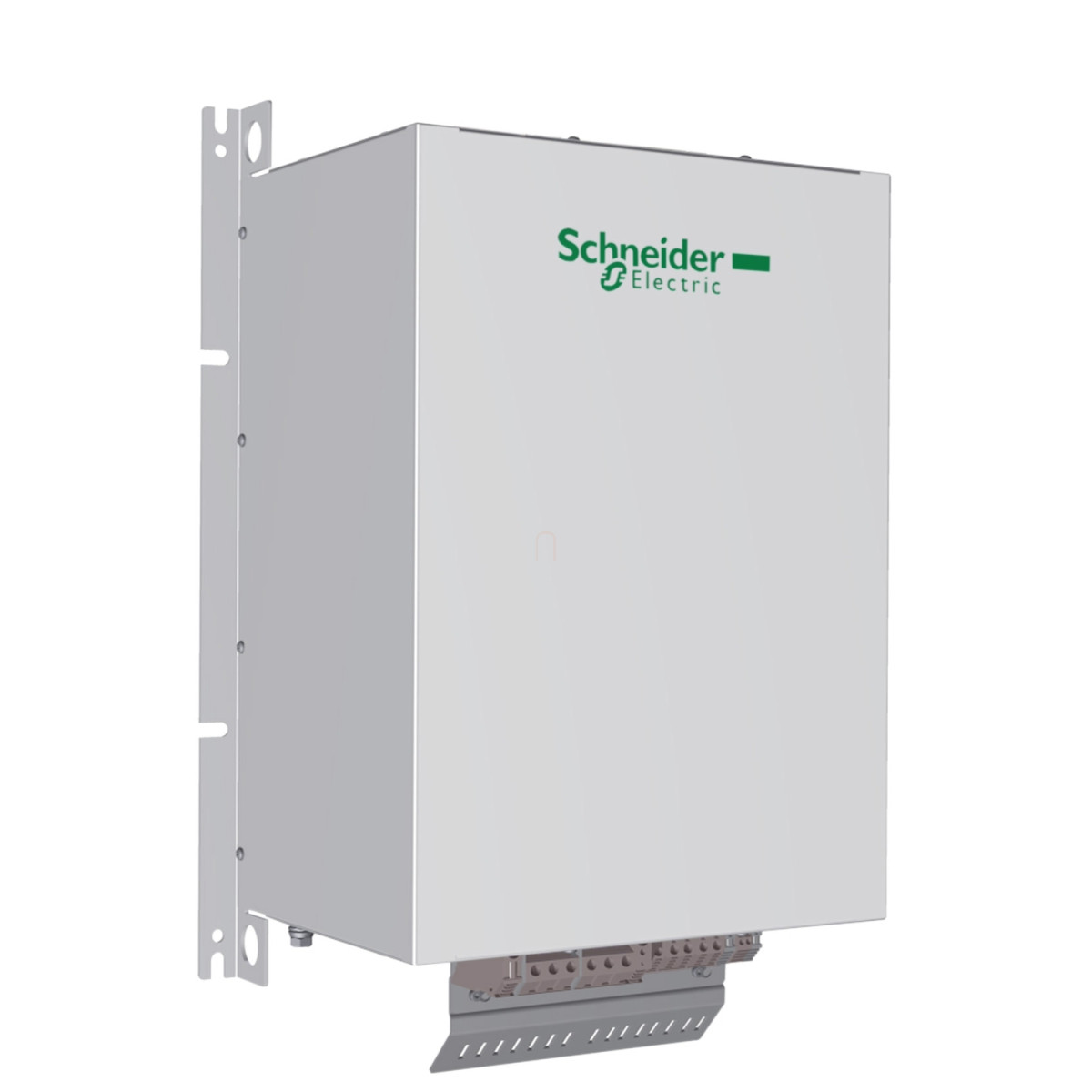

A Schneider Electric VW3A46125 passzív szűrő egy professzionális megoldás a frekvenciaváltók által generált harmonikus áramok csökkentésére. Ez a 36A névleges áramerősségű, 400V-os, 50Hz-es kompatibilis eszköz kifejezetten az Altivar sorozathoz készült, beleértve az Altivar 71, Altivar 61, Altivar Process ATV600 és Altivar Process ATV900 típusokat.
A VW3A46125 modell hatékonyan csökkenti a felharmonikus tartalmakat (THDi) a hálózaton, amely rendkívül hasznos lehet olyan környezetekben, ahol szigorú követelmények vonatkoznak a hálózati áram minőségére. Különböző frekvenciaváltó típusokhoz ajánlott, többek között 18,5 kW/25 lóerős motorteljesítményű ATV61W, ATV61H, ATV71H és ATV71W eszközökhöz. A felharmonikus torzítás (THDI) akár 10%-ra is csökkenthető a H típusú frekvenciaváltóknál, míg a W típusoknál akár 5%-os értéket is elérhetünk, ami jelentős javulás a szűrés nélküli állapothoz képest.
Műszaki szempontból a VW3A46125 modell 35A bemeneti és 37A kimeneti névleges árammal rendelkezik, és háromfázisú hálózatra csatlakoztatható. Maximális áramerőssége a nominális érték 1,5-szerese lehet 60 másodpercig. Hatékonysága kiemelkedő, 98%-os, és 396W hőveszteséggel számolhatunk. A teljesítménytényező (cos phi) értéke 0,99 100%-os vonali áramnál, 1,0 150%-os vonali áramnál, valamint 0,85 75%-os vonali áramerősség esetén. Az elektromos csatlakoztatáshoz A, B terminálokat biztosít 2,5 mm²-es csatlakozási kapacitással, valamint X1-1...X2-3 terminálokat 1,5...25 mm²-es csatlakozási lehetőséggel. Az eszköz F osztályú elektromos szigeteléssel rendelkezik.
A VW3A46125 passzív szűrő IP20 védettségi szinttel rendelkezik, illetve IP55-tel burkolatba szerelés esetén. Ellenáll a 2 mm csúcstól csúcsig terjedő rezgéseknek 5-13,2 Hz között, valamint 0,7 gn rezgéseknek 13,2-150 Hz között az IEC 60068-2-6 szabvány szerint. A relatív páratartalom-tűrése 5-85% kondenzáció nélkül. Működési hőmérséklet-tartománya 5-45°C közötti áramcsökkentés nélkül, illetve 45-60°C közötti áramcsökkentéssel (3% fokozatonként). A tárolási hőmérséklet-tartomány -25...+55°C eredeti csomagolásban, illetve -25...+65°C szállítás közben. Tengerszint feletti magasság szempontjából 1000 méterig használható áramcsökkentés nélkül, e felett pedig 4000 méterig 5% áramerősség-csökkentés szükséges 1000 méterenként.
A készülék megfelel számos nemzetközi szabványnak, többek között az IEC 61000-3-2, IEC 61000-3-4, IEC 61000-2-4, IEC 61000-3-12, IEC 61000-2-2 előírásainak, valamint a G5/4 mérnöki ajánlásoknak. Fizikai méretei: 242 mm széles, 330 mm mély, 547 mm magas, nettó súlya pedig 53 kg. A szerelési előírások szerint kizárólag függőleges pozícióban telepíthető, minden irányban legalább 150 mm (5,88 hüvelyk) szabad térrel a megfelelő szellőzés érdekében.
Schneider Electric Altivar 71 - VW3A46125 - frekvenciaváltó kiegészítő, passzív szűrő, 37A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Alap tulajdonságok
Termék vagy komponens típus: Passzív szűrő
Termék specifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilitási tartomány: Altivar 71, Altivar 61, Altivar Process ATV600, Altivar Process ATV900
Elektromos jellemzők
Névleges tápfeszültség [Us]: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áramerősség [In]: 35 A bemeneti, 37 A kimeneti
Hálózat fázisszáma: 3 fázis
THDI: 10 % az ATV61H, ATV71H, ATV71W frekvenciaváltóknál 18,5 kW/25 hp motorral, 5 % az ATV61W frekvenciaváltóknál 18,5 kW/25 hp motorral
Maximális áramerősség: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 396 W
Cos phi: 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²; X1-1...X2-3 terminál, csatlakozási kapacitás: 1,5...25 mm²
Elektromos szigetelési osztály: F osztály
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (burkolatba szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5…13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2…150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5…85 % kondenzáció nélkül
Környezeti hőmérséklet működéshez: 45…60 °C (3 % áramcsökkentéssel °C-onként), 5…45 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tároláshoz: -25…55 °C eredeti csomagolásban, -25…65 °C szállítás során
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5 % áramcsökkentéssel 1000 m-enként
Szabványok
IEC 61000-3-2, IEC 61000-3-4, IEC 61000-2-4, IEC 61000-3-12, IEC 61000-2-2, G5/4 műszaki ajánlás
Méretek és szerelés
Méretek (mm): 242 x 330 x 547 (szélesség x mélység x magasság)
Szerelési ajánlás: Kizárólag függőleges szerelés, minden irányban 150 mm szabad térrel
