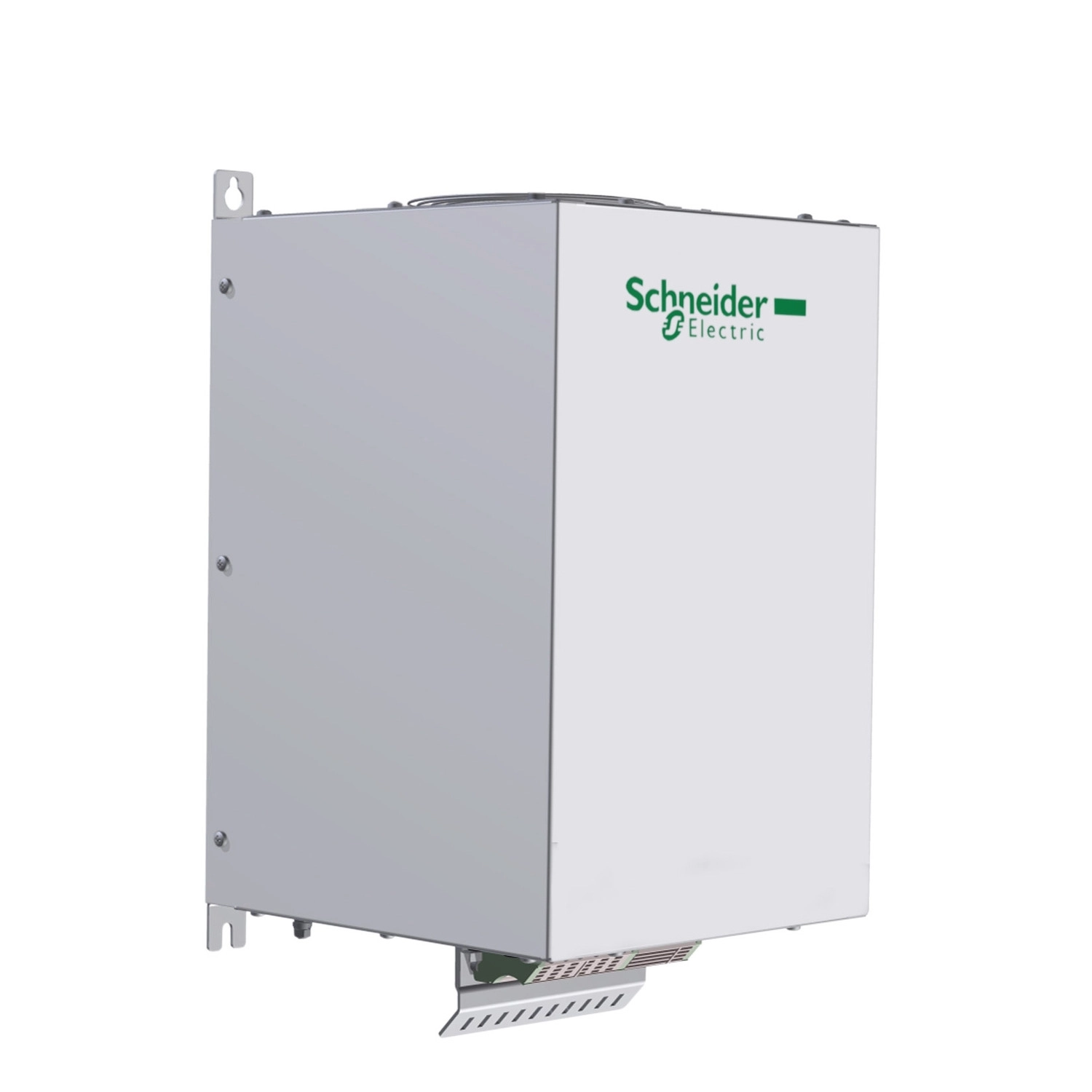

A Schneider Electric VW3A46124 passzív szűrő egy rendkívül hatékony megoldás a frekvenciaváltók által generált felharmonikusok (áramharmonikusok) csökkentésére. Ez a speciálisan tervezett passzív filter 400V-os, háromfázisú hálózatokon használható, és kiválóan alkalmazható az Altivar termékcsaláddal, beleértve az Altivar Process ATV900, ATV600, valamint az Altivar 71 és 61 sorozatú frekvenciaváltókat is.
A VW3A46124 modell 30A névleges kimeneti árammal és 29A bemeneti árammal rendelkezik, ami ideálissá teszi 15 kW/20 LE teljesítményű motorok hajtására szolgáló frekvenciaváltók mellé. A készülék kiemelkedően hatékony a harmonikus torzítás (THDI) csökkentésében - a frekvenciaváltó típusától függően 5-10%-ra mérsékli a harmonikus komponensek jelenlétét a hálózaton. Ez jelentősen javítja a teljes rendszer energiahatékonyságát és megbízhatóságát, miközben védi a hálózati infrastruktúrát a káros felharmonikus hatásoktól.
A műszaki paramétereket tekintve a szűrő 98%-os hatásfokkal működik, ami kiemelkedő érték ebben a kategóriában. A teljesítménytényező (cos phi) értéke a terheléstől függően változik: 75%-os terhelésnél 0,85, 100%-os terhelésnél 0,99, míg 150%-os terhelésnél 1,0 értéket ér el. A készülék maximális áramerőssége a névleges áram 1,5-szerese, 60 másodperc időtartamig. Az elektromos csatlakozás X1-1...X2-3 terminálokkal történik, 0,5-10 mm² csatlakozási kapacitással, valamint A és B terminálokkal, amelyek 2,5 mm² csatlakozási kapacitással rendelkeznek. A készülék F osztályú elektromos szigeteléssel rendelkezik, ami biztosítja a megfelelő érintésvédelmet és az elektromos biztonságot.
A VW3A46124 passzív szűrő környezeti specifikációi is figyelemre méltóak. IP20 védelmi besorolással rendelkezik, de tokozás esetén IP55 védelmet biztosít. A készülék 5-45 °C közötti környezeti hőmérsékleten használható áramerősség-csökkentés nélkül, 45-60 °C között pedig 3% per °C áramerősség-csökkentéssel. Rezgésállósága 5-13,2 Hz között 2 mm csúcstól-csúcsig, 13,2-150 Hz között pedig 0,7 gn, az IEC 60068-2-6 szabványnak megfelelően. A relatív páratartalom tekintetében 5-85% között működőképes, kondenzáció nélkül. Az üzemi tengerszint feletti magasság 1000 m-ig áramerősség-csökkentés nélkül, 1000-4000 m között pedig 5% per 1000 m áramerősség-csökkentéssel használható. A készülék számos nemzetközi szabványnak megfelel, beleértve az IEC 61000-2-4, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2, IEC 61000-3-4 és G5/4 mérnöki ajánlásokat is.
Schneider Electric Altivar 71 - VW3A46124 - frekvenciaváltó kiegészítő, passzív szűrő, 30A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános adatok
Terméktípus: Passzív szűrő
Termék speciális alkalmazása: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar Process ATV900, Altivar Process ATV600, Altivar 71, Altivar 61
Elektromos specifikációk
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áramerősség: 29 A bemenet, 30 A kimenet
Hálózati fázisok száma: 3 fázis
THDI (Teljes harmonikus torzítás): 10% ATV61H, ATV71H, ATV71W frekvenciaváltóknál; 5% ATV61W, ATV650, ATV630, ATV950, ATV930 frekvenciaváltóknál
Maximális áram: 1,5 x névleges áram (60 másodperc időtartamig)
Hatékonyság: 98%
Hőveszteség: 298 W
Teljesítménytényező (cos phi): 1 (150% vonali áram esetén), 0,85 (75% vonali áram esetén), 0,99 (100% vonali áram esetén)
Elektromos csatlakozás: X1-1...X2-3 terminál, csatlakozási kapacitás: 0,5...10 mm²; A, B terminál, csatlakozási kapacitás: 2,5 mm²
Elektromos szigetelési osztály: F osztály
Környezeti feltételek
IP védelmi fokozat: IP20, IP55 (tokozott szerelés)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5…13,2 Hz) IEC 60068-2-6 szerint, 0,7 gn (f= 13,2…150 Hz) IEC 60068-2-6 szerint
Relatív páratartalom: 5…85% kondenzáció nélkül
Környezeti hőmérséklet üzemeléskor: 45…60 °C (3% áramerősség-csökkentés fokonként), 5…45 °C (áramerősség-csökkentés nélkül)
Környezeti hőmérséklet tároláskor: -25…55 °C eredeti csomagolásban, -25…65 °C szállítás közben
Üzemi magasság: <= 1000 m áramerősség-csökkentés nélkül, > 1000...4000 m áramerősség-csökkentéssel (5% / 1000 m)
Szabványok
G5/4 mérnöki ajánlás, IEC 61000-2-4, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2, IEC 61000-3-4
Fizikai jellemzők
Nettó tömeg: 34 kg
Méretek mm-ben (A x B x C x D x E x F x G x H): 247,5 x 232 x 399,55 x 436,11 x 380 x 205 x 230 x 350
Szerelési ajánlások
Kizárólag függőleges szerelés javasolt, minden oldalon minimum 150 mm szabad távolsággal.
