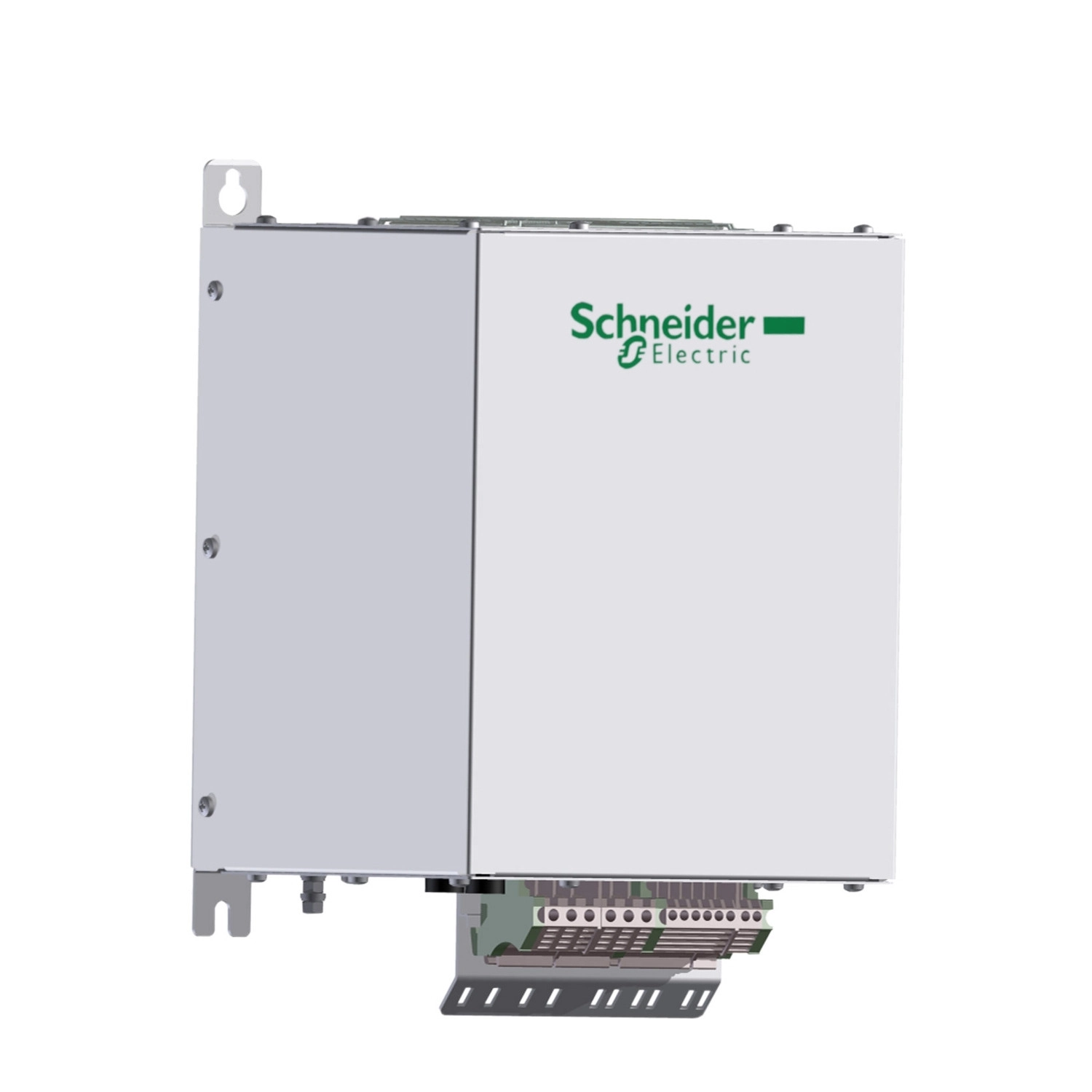

A Schneider Electric VW3A46120 egy kiváló minőségű passzív szűrő, amelyet kifejezetten a vállalat Altivar termékcsaládjához terveztek. Ez a 400V névleges tápfeszültségű, 50Hz-es hálózati frekvenciára optimalizált eszköz elsődleges célja az áramharmonikusok csökkentése a frekvenciaváltók működése során, ezáltal biztosítva a tisztább hálózati környezetet és a zavarmentes működést.
A VW3A46120 modell tökéletesen kompatibilis a Schneider Electric széles körben használt frekvenciaváltó sorozataival, beleértve az Altivar Process ATV900, Altivar 61, Altivar 71 és Altivar Process ATV600 szériákat. A szűrő különösen ajánlott kisebb teljesítményű motorokkal működő hajtásokhoz: 0,75 kW/1 LE, 1,5 kW/2 LE, 2,2 kW/3 LE és 3 kW teljesítménytartományban. Valamennyi típusváltozat esetében (ATV61W, ATV61H, ATV71H, ATV71P, ATV71W, ATV630, ATV650, ATV930, ATV950) egy szűrőegység szükséges frekvenciaváltónként, biztosítva ezzel az optimális harmonikus torzítás csökkentést.
A szűrő bemeneti névleges árama 6A, míg kimeneti árama 6,2A. Jelentős előnye a rendkívül magas, 98%-os hatásfok, amely minimalizálja az energiaveszteséget. A hőleadás mindössze 88W, ami kedvező hatással van a kapcsolószekrények hőmérlegére. A teljesítménytényező (Cos phi) értéke terhelésfüggő: 100%-os vonali áramnál 0,99, 150%-os áramnál 1, míg 75%-os terhelésnél 0,85. A készülék figyelemre méltó tulajdonsága, hogy az eredeti áramharmonikus torzítást (THDI) jelentősen csökkenti: az ATV61H, ATV71H, ATV71P és ATV71W modelleknél 10%-ra, míg az ATV61W, ATV630, ATV650, ATV930 és ATV950 változatoknál akár 5%-ra.
A VW3A46120 villamos csatlakoztatása egyszerűen megoldható: az X1-1...X2-3 sorkapcsoknál 0,5-10 mm² keresztmetszetű vezetékek, míg az A, B jelölésű kapcsokhoz 2,5 mm²-es vezetékek csatlakoztathatók. A készülék elektromos szigetelési osztálya F osztályú. A védettségi szintje IP20, de megfelelő telepítéssel IP55-ös beépítési szint is elérhető.
A passzív szűrő kiemelkedő környezeti ellenállóképességgel rendelkezik. Rezgésállósága 5-13,2 Hz frekvenciatartományban 2 mm csúcstól-csúcsig, míg 13,2-150 Hz között 0,7g gyorsulás értékig garantált az IEC 60068-2-6 szabvány szerint. Működési hőmérséklettartománya 5-45°C közötti normál üzemben, 45-60°C között pedig 3% áramcsökkentéssel 1°C-onként. A relatív páratartalom szempontjából 5-85% között működőképes, kondenzáció nélkül. A készülék 1000 méteres tengerszint feletti magasságig áramcsökkentés nélkül, 1000-4000 méter között pedig 1000 méterenként 5% áramcsökkentéssel használható.
A szűrő fizikai méretei: 205,5 mm szélesség, 295 mm magasság és 332,11 mm mélység (8,09 x 11,61 x 13,07 hüvelyk). A termék kizárólag függőleges pozícióban szerelhető, a megfelelő telepítéshez minimum 150 mm-es (5,88 hüvelyk) távolságot kell tartani minden irányban. Nettó tömege 16 kg, amely stabil, robusztus kivitelezésre utal. A telepítés és a bekötés tekintetében a termék adatlapjában részletes kapcsolási rajz található, amely egyértelműen bemutatja a frekvenciaváltóval és opcionális kiegészítőkkel való összekapcsolás módját.
A VW3A46120 passzív szűrő megfelel számos nemzetközi szabványnak, beleértve a G5/4 mérnöki ajánlást, valamint az IEC 61000 szabványsorozat több elemét, mint az IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-2-2 és az IEC 61000-3-2. Ez biztosítja a készülék maximális kompatibilitását és megfelelőségét a villamosenergia-hálózatok minőségi követelményeinek. A Schneider Electric neve és a termék magas műszaki specifikációi garanciát jelentenek a megbízható működésre és hosszú élettartamra a legigényesebb ipari környezetben is.
Schneider Electric Altivar 71 - VW3A46120 műszaki adatok
Alapadatok
Terméktípus: Passzív szűrő
Specifikus alkalmazás: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar Process ATV900, Altivar 61, Altivar 71, Altivar Process ATV600
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Hálózati frekvencia: 50 Hz +/- 2 %
Névleges áram: 6 A (bemenet), 6,2 A (kimenet)
Hálózati fázisok száma: 3 fázis
THDI (harmonikus torzítás): 10% (ATV61H/ATV71H/ATV71P/ATV71W modelleknél), 5% (ATV61W/ATV630/ATV650/ATV930/ATV950 modelleknél)
Max. áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 88 W
Cos phi: 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Elektromos csatlakozás: X1-1...X2-3 sorkapocs, csatlakozási képesség: 0,5...10 mm², A, B sorkapocs, csatlakozási képesség: 2,5 mm²
Elektromos szigetelési osztály: F osztály
Környezeti jellemzők
IP védettségi fokozat: IP20, IP55 (beépített állapotban)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Működési környezeti hőmérséklet: 45...60 °C (3 %-os áramcsökkentéssel °C-onként), 5...45 °C (áramcsökkentés nélkül)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás közben
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5 %-os áramcsökkentéssel 1000 m-enként
Szabványok
G5/4 mérnöki ajánlás, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-2-2, IEC 61000-3-2
Fizikai jellemzők
Nettó tömeg: 16 kg
Méretek (mm): A: 205,5, B: 190, C: 295, D: 332,11, E: 276, F: 163, G: 188, H: 246
Méretek (hüvelyk): A: 8,09, B: 7,48, C: 11,61, D: 13,07, E: 10,87, F: 6,42, G: 7,40, H: 9,69
Szerelési információk
Szerelési mód: Kizárólag függőleges szerelés
Szükséges távolság: 150 mm (5,88 hüvelyk) minden irányban
