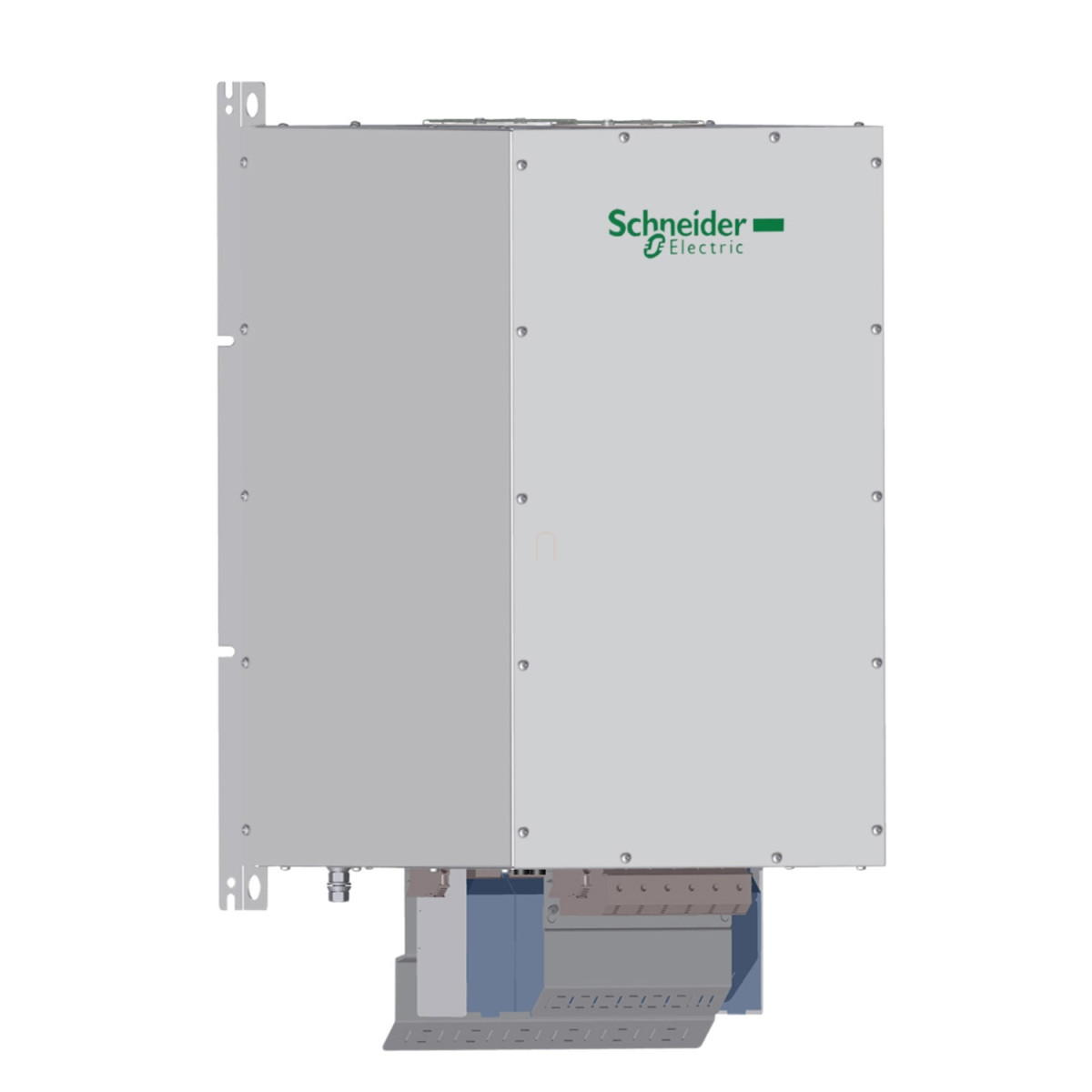

A Schneider Electric VW3A46119 passzív szűrő egy hatékony megoldás a Altivar frekvenciaváltók által generált felharmonikusok csökkentésére, amely jelentősen javítja a villamos hálózat minőségét és megbízhatóságát. Ez a 400V-os, 450A-es szűrő kifejezetten a nagyteljesítményű Altivar Process ATV600/ATV900 és Altivar 61/71 frekvenciaváltó családokhoz lett kifejlesztve, ahol kritikus fontosságú a harmonikus torzítás minimalizálása.
A VW3A46119 modell kiemelkedő hatékonyságot biztosít a harmonikus áramok szűrésében, mindössze 10%-os THDI (Teljes Harmonikus Áram Torzítás) értéket garantálva a különböző teljesítményű hajtásoknál. Ez a passzív szűrő optimális választás 220-500 kW/350-700 LE tartományban üzemelő motorokhoz, attól függően, hogy milyen Altivar típushoz csatlakoztatják. A termék fő felhasználási területe az ipari automatizálás, különösen olyan alkalmazásokban, ahol a hálózati minőség kritikus tényező, vagy ahol szigorú előírások vonatkoznak a harmonikus torzításra. A 98%-os hatásfokkal működő szűrő minimális veszteséget (1542W) produkál működés közben, így energiahatékony megoldást jelent.
Technikai szempontból a VW3A46119 három fázisú, 400V ±10% névleges tápfeszültségen és 50Hz ±2% frekvencián működik. Bemeneti névleges árama 433A, kimeneti árama pedig 450A. A teljesítménytényező (cos phi) terheléstől függően változik: 75%-os terhelésnél 0,85, 100%-os terhelésnél 0,99, míg 150%-os terhelésnél 1,0 értéket vesz fel. A szűrő 1,5-szeres névleges árammal is terhelhető 60 másodpercig, ami biztosítja a megfelelő túlterhelhetőséget indítási vagy átmeneti túlterhelési helyzetekben. Az elektromos csatlakozás az A, B terminálnál 2,5 mm², az X1-1...X2-3 terminálnál pedig 25-300 mm² kábelt fogad, így rugalmas bekötési lehetőséget biztosít különböző kábelméretekhez.
A VW3A46119 passzív szűrő kompakt kialakítása ellenére masszív szerkezet, amelyet kizárólag függőleges pozícióban szabad telepíteni. Méretei 800 mm magasság, 510 mm szélesség és 420 mm mélység, nettó súlya 205 kg. Védettsége alapesetben IP20, de megfelelő szekrénybe szerelve IP55 védelmet is biztosíthat. Működési hőmérséklet-tartománya 5-45°C, de 45-60°C között is használható 3% per °C áramcsökkentéssel. Telepítési magassága maximum 1000 m, e fölött 4000 m-ig használható 5% per 1000 m áramcsökkentéssel. A készülék ellenáll a 2 mm csúcstól csúcsig (f=5...13,2 Hz) és 0,7 gn (f=13,2...150 Hz) rezgéseknek az IEC 60068-2-6 szabványnak megfelelően. A szűrő megfelel számos nemzetközi szabványnak, többek között az IEC 61000-2-4, IEC 61000-3-4, IEC 61000-2-2, G5/4, IEC 61000-3-12 és IEC 61000-3-2 előírásoknak, biztosítva a globális kompatibilitást és megfelelőséget.
Schneider Electric Altivar 71 - VW3A46119 - frekvenciaváltó kiegészítő, passzív szűrő, 450A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Passzív szűrő
Specifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar Process ATV600, Altivar Process ATV900, Altivar 71, Altivar 61
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áram: 433 A (bemenet), 450 A (kimenet)
Hálózati fázisok száma: 3 fázis
THDI: 10 % (minden kompatibilis frekvenciaváltó esetén)
Maximális áram: 1,5 x névleges áram (időtartam = 60 mp)
Hatásfok: 98 %
Hőveszteség: 1542 W
Cos phi: 1 (150 % vonali áram), 0,85 (75 % vonali áram), 0,99 (100 % vonali áram)
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm², X1-1...X2-3 terminál, csatlakozási kapacitás: 25...300 mm²
Elektromos szigetelési osztály: F osztály
Mennyiségi ajánlások
Mennyiség frekvenciaváltónként:
1 szűrő frekvenciaváltónként ATV61Q/ATV71Q motor: 220 kW/350 LE esetén
2 szűrő frekvenciaváltónként ATV61H/ATV71H motor: 500 kW/700 LE esetén
2 szűrő frekvenciaváltónként ATV61Q/ATV71Q motor: 500 kW/700 LE esetén
1 szűrő frekvenciaváltónként ATV61H/ATV71H motor: 250 kW/400 LE esetén
1 szűrő frekvenciaváltónként ATV630/ATV930 fali kivitel, motor: 250 kW/400 LE esetén
Környezeti jellemzők
IP védettségi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz), 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti levegő hőmérséklete működés közben: 5...45 °C (áramcsökkentés nélkül), 45...60 °C (3 % áramcsökkentés °C-onként)
Környezeti levegő hőmérséklete tároláskor: -25...55 °C (eredeti csomagolásban), -25...65 °C szállítás közben
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5% áramcsökkentéssel 1000 m-enként
Szabványok
Megfelelő szabványok: IEC 61000-2-4, IEC 61000-3-4, IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-12, IEC 61000-3-2
Méretek
Nettó tömeg: 205 kg
Méretek (mm): Magasság: 800, Szélesség: 510, Mélység: 420
Telepítési útmutató
Szerelési javaslat: Kizárólag függőleges szerelés
