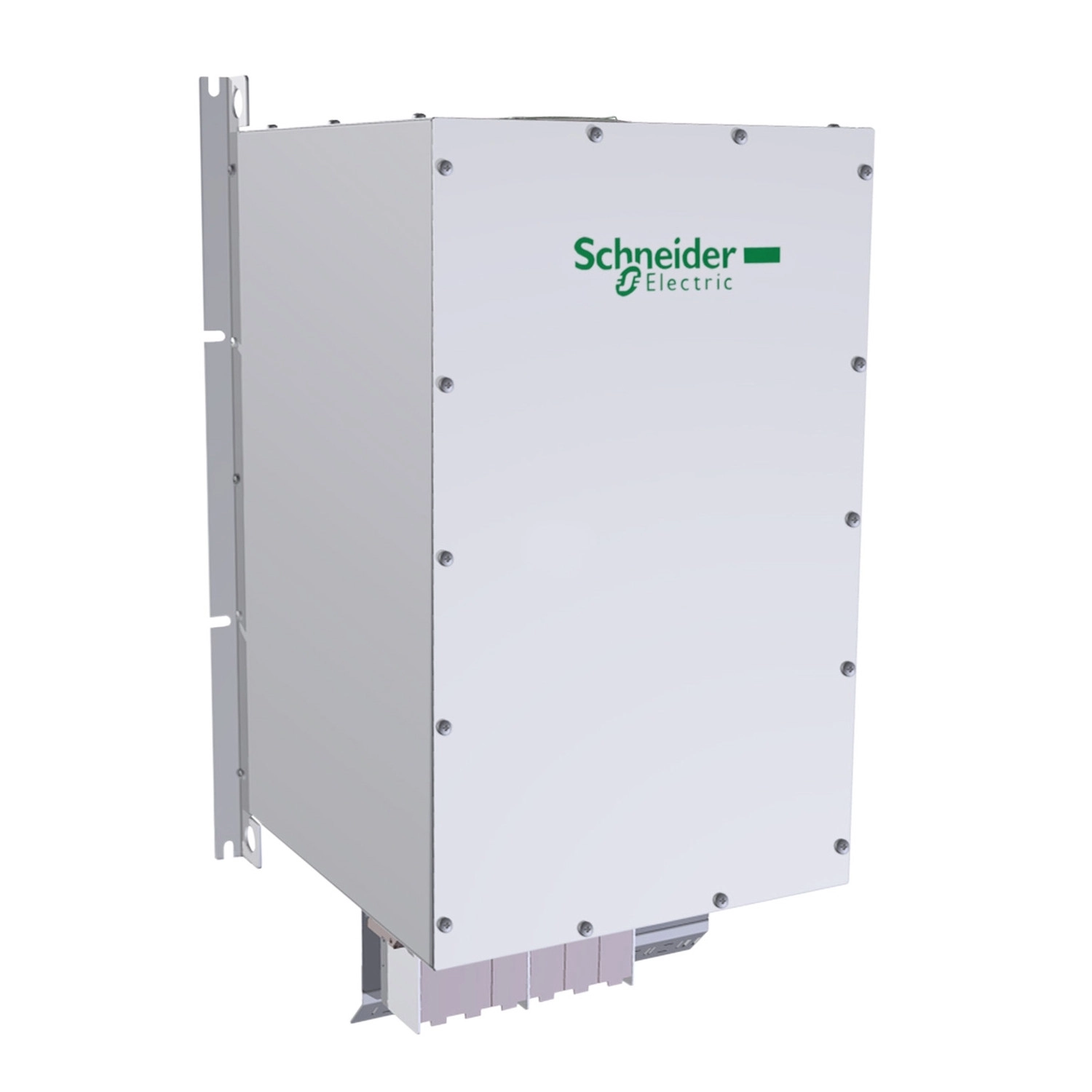

A Schneider Electric VW3A46112 egy kiváló minőségű passzív szűrő, amelyet kifejezetten Altivar sorozatú frekvenciaváltókhoz fejlesztettek ki. Ez a nagy teljesítményű 150A-es szűrő hatékonyan csökkenti az áramharmonikusokat, ami elengedhetetlen a modern ipari automatizálásban használt változtatható sebességű hajtások esetében. A VW3A46112 kiemelkedő teljesítményjellemzőkkel büszkélkedhet, amelyek biztosítják a megbízható működést a legigényesebb alkalmazási környezetekben is.
A VW3A46112 passzív szűrő 400V névleges tápfeszültséggel rendelkezik, +/- 10% tűréshatárral, és 50Hz +/- 2% tápfrekvenciára van tervezve. Bemeneti névleges árama 144A, míg kimeneti névleges árama 150A, ami ideálissá teszi számos különböző teljesítményű Altivar frekvenciaváltó típushoz. A készülék hatékonysága kiemelkedő, 98%-os értékkel rendelkezik, ami minimalizálja az energiaveszteséget, miközben a hőveszteség mindössze 692W. A készülék három fázisú hálózatokhoz csatlakoztatható, és teljesítménytényezője (cos phi) terheléstől függően 0,85 (75% vonali áramnál), 0,99 (100% vonali áramnál), illetve 1 (150% vonali áramnál) értéket vesz fel.
A VW3A46112 szűrő kompatibilis az Altivar 61, Altivar 71, Altivar Process ATV600 és Altivar Process ATV900 sorozatú frekvenciaváltókkal, ami rendkívül sokoldalúvá teszi a felhasználhatóságát. A készülék különösen alkalmas 75kW/100hp és 90kW/125hp teljesítményű motorokkal szerelt hajtásokhoz, és jelentősen csökkenti a teljes harmonikus torzítást (THDI) akár 10-16%-ra, a frekvenciaváltó típusától és a motorteljesítménytől függően. A szűrő maximális áramterhelhetősége a névleges áram 1,5-szerese, 60 másodperces időtartamra.
A VW3A46112 F szigetelési osztállyal rendelkezik, és védettsége IP20, illetve IP55 (tokozat esetén). Az üzemeltetési hőmérséklet-tartomány 5-45°C áramcsökkentés nélkül, 45-60°C között pedig 3%/°C áramcsökkentéssel. A termék ellenáll a rezgéseknek is, az IEC 60068-2-6 szabványnak megfelelően 2 mm csúcstól csúcsig (f=5...13,2 Hz) és 0,7 g (f=13,2...150 Hz) értékekkel. A terméket kizárólag függőleges helyzetben szabad telepíteni, és minden oldalról legalább 150 mm (5,88 hüvelyk) szabad teret kell biztosítani körülötte. A VW3A46112 szűrő különböző szabványoknak felel meg, köztük az IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-12, IEC 61000-3-2, IEC 61000-2-4 és IEC 61000-3-4 előírásainak.
Schneider Electric Altivar 71 - VW3A46112 - frekvenciaváltó kiegészítő, passzív szűrő, 150A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termék vagy komponens típusa: Passzív szűrő
Termékspecifikus alkalmazás: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar 61, Altivar Process ATV600, Altivar Process ATV900, Altivar 71
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áram: 144 A bemeneten, 150 A kimeneten
Hálózat fázisszáma: 3 fázis
THDI (teljes harmonikus torzítás): 10-16% a frekvenciaváltó típusától és motor teljesítménytől függően
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatékonyság: 98 %
Hőveszteség: 692 W
Cos phi (teljesítménytényező): 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Elektromos csatlakozás: A, B csatlakozó, csatlakoztatási kapacitás: 2,5 mm², X1-1...X2-3 csatlakozó, csatlakoztatási kapacitás: 2,5...90 mm²
Fizikai jellemzők
Elektromos szigetelési osztály: F osztály
Nettó tömeg: 85 kg
Környezeti jellemzők
IP védettségi fokozat: IP20, IP55 (tokozat esetén)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti működési hőmérséklet: 45...60 °C (3 % áramcsökkentés/°C mellett), 5...45 °C (áramcsökkentés nélkül)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás közben
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m áramcsökkentéssel 5 % / 1000 m
Szabványok
Megfelel a következő szabványoknak: IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-12, IEC 61000-3-2, IEC 61000-2-4, IEC 61000-3-4
Méretek
Méretek mm-ben: A: 400, B: 370, C: 685, D: 767,6, E1: 212, E2: 240, E3: 212, F: 393, G: 418, H: 598
Méretek hüvelykben: A: 15,75, B: 14,57, C: 26,97, D: 30,22, E1: 8,35, E2: 9,45, E3: 8,35, F: 15,47, G: 16,46, H: 23,54
Szerelési előírások
Szerelés: Kizárólag függőleges szerelés
Szükséges szabad távolság minden oldalról: 150 mm (5,88 hüvelyk)
