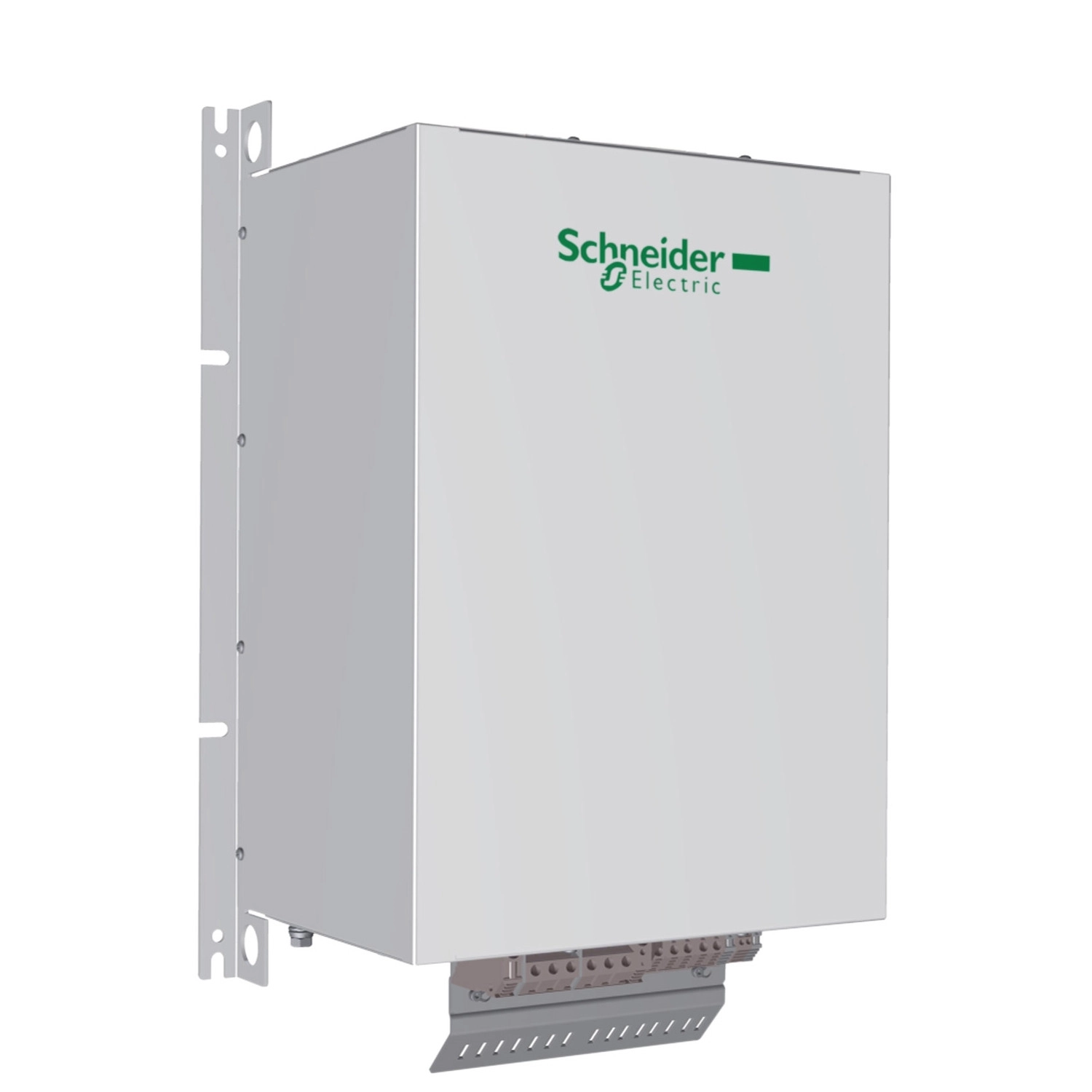

A Schneider Electric VW3A46107 passzív szűrő kifejezetten az Altivar sorozatú frekvenciaváltók harmonikus áramainak csökkentésére lett kifejlesztve. Ez a nagy teljesítményű kiegészítő alkatrész jelentősen javítja a hálózati minőséget és csökkenti a harmonikus torzítást (THDI) az elektromos rendszerben, amely kulcsfontosságú a modern ipari létesítmények megbízható működéséhez.
A VW3A46107 modell 400V-os hálózathoz készült, ±10% feszültségtűréssel és 50Hz-es névleges frekvencián (±2% tűréssel) üzemel. Névleges áramerőssége bemeneti oldalon 43A, kimeneti oldalon pedig 45A, ami ideálissá teszi a 22kW/30LE motorteljesítményű frekvenciaváltókhoz. Széleskörű kompatibilitással rendelkezik, így használható többek között az Altivar Process ATV600, ATV900, valamint az Altivar 61 és 71 sorozatú készülékekkel. A szűrő teljes mértékben háromfázisú hálózatokkal működik együtt, és jelentősen csökkenti a harmonikus torzítást: az ATV61W és ATV650/630/950/930 frekvenciaváltóknál 10%-ra, míg az ATV61H, ATV71H és ATV71W modelleknél 16%-ra.
A termék kiváló hatásfokkal rendelkezik, amely 98%, hőtermelése pedig mindössze 274W. Teljesítménytényezője (cos phi) terhelésfüggő: 150%-os vonali áramnál 1,0, 100%-os vonali áramnál 0,99, míg 75%-os vonali áramnál 0,85. Elektromos csatlakoztatása A és B terminálokon történik 2,5 mm² csatlakozási kapacitással, valamint X1-1...X2-3 terminálokon 1,5...25 mm² csatlakozási kapacitással. F osztályú elektromos szigetelési besorolással rendelkezik, és nettó súlya 39 kg. Védettsége IP20 alapkivitelben, míg zárt szekrénybe szerelve IP55. A szűrő kizárólag függőlegesen szerelhető, és a megfelelő hűtés érdekében minden oldalról legalább 150 mm (5.88 inch) szabad helyet kell biztosítani.
A készülék üzemi környezeti feltételei is figyelemre méltók: 5-45°C közötti hőmérsékleten teljes teljesítménnyel üzemeltethető, 45-60°C között pedig 3%-os áramerősség-csökkentés szükséges fokonként. Magassági korrekció tekintetében 1000 méterig nincs szükség teljesítménycsökkentésre, 1000-4000 méter között pedig 5% csökkentés szükséges 1000 méterenként. Rezgésállósága az IEC 60068-2-6 szabványnak megfelelően 5-13,2 Hz között 2 mm csúcstól csúcsig, 13,2-150 Hz között pedig 0,7 gn. A VW3A46107 megfelel számos nemzetközi szabványnak, beleértve az IEC 61000-2-2, IEC 61000-2-4, IEC 61000-3-2, IEC 61000-3-4, IEC 61000-3-12, valamint a G5/4 mérnöki ajánlásnak.
Schneider Electric Altivar 71 - VW3A46107 - frekvenciaváltó kiegészítő, passzív szűrő, 45A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Passzív szűrő
Termék specifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar Process ATV600, Altivar 71, Altivar Process ATV900, Altivar 61
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áramerősség: 43 A bemenet, 45 A kimenet
Hálózati fázisok száma: 3 fázis
THDI: 10 % az ATV61W, ATV650, ATV630, ATV950, ATV930 frekvenciaváltóknál 22 kW/30 hp motorral
THDI: 16 % az ATV61H, ATV71H, ATV71W frekvenciaváltóknál 22 kW/30 hp motorral
Maximális áramerősség: 1,5 x névleges áramerősség (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 274 W
Cos phi: 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Csatlakozások
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm²
X1-1...X2-3 terminál, csatlakozási kapacitás: 1,5...25 mm²
Fizikai jellemzők
Elektromos szigetelési osztály: F osztály
Nettó súly: 39 kg
Környezeti feltételek
IP védelmi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint
0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Üzemi környezeti hőmérséklet: 45...60 °C (áramerősség-csökkentés 3 % per °C)
5...45 °C (áramerősség-csökkentés nélkül)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban tárolva
-25...65 °C szállítás közben
Üzemi magasság: <= 1000 m áramerősség-csökkentés nélkül
> 1000...4000 m áramerősség-csökkentés 5 % per 1000 m
Szabványok
IEC 61000-2-4, IEC 61000-3-4, G5/4 mérnöki ajánlás, IEC 61000-3-12, IEC 61000-2-2, IEC 61000-3-2
Méretek
Méretek mm-ben: A: 242, B: 330, C: 547, D: 594.08, E1: 145, E2: 233, E3: 145, F: 353, G: 378, H: 460
Méretek hüvelykben: A: 9.53, B: 12.99, C: 21.54, D: 23.39, E1: 5.71, E2: 9.17, E3: 5.71, F: 13.90, G: 14.88, H: 18.11
Szerelési ajánlások
Kizárólag függőleges szerelés
A megfelelő hűtéshez minden irányban legalább 150 mm (5.88 inch) szabad teret kell biztosítani
