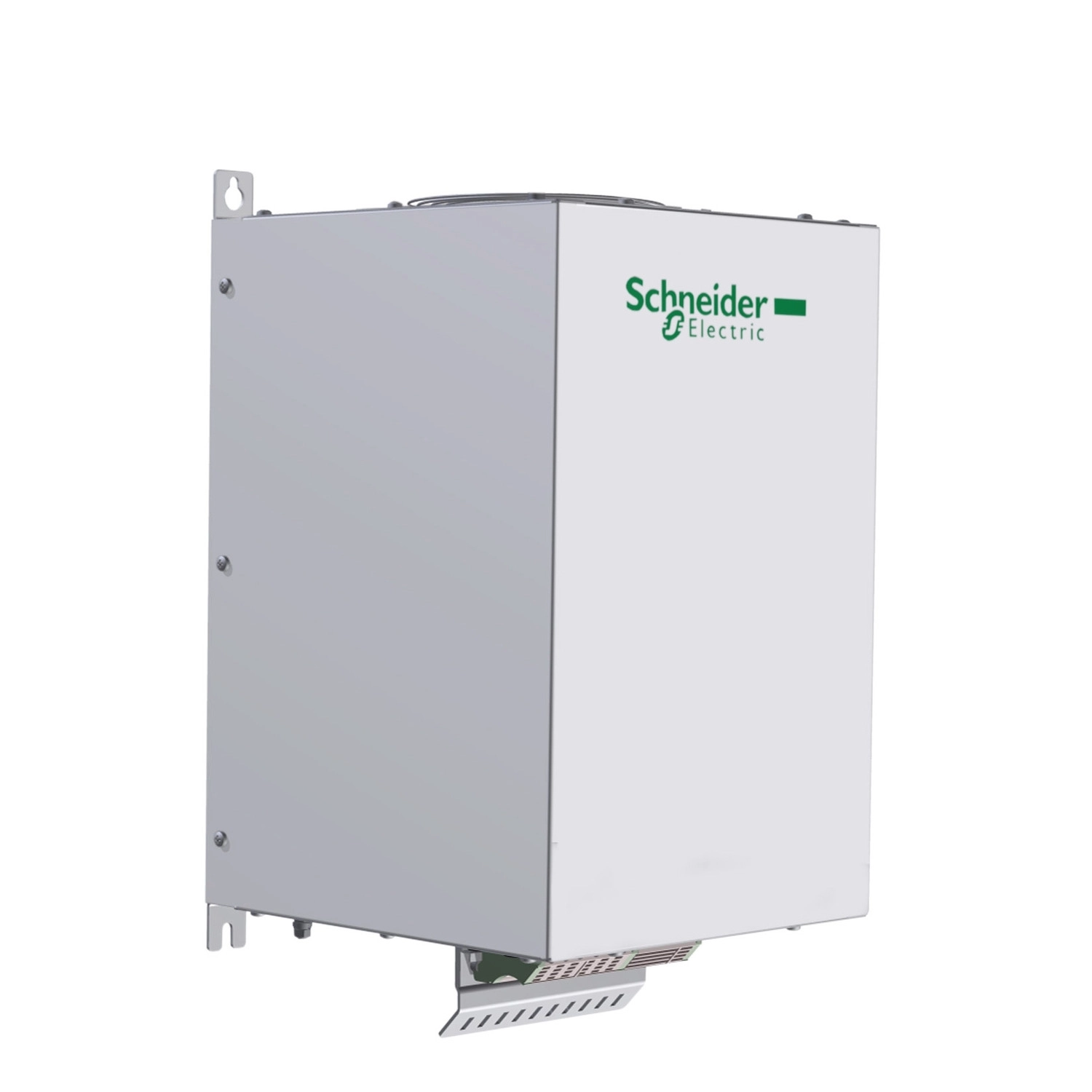

A Schneider Electric VW3A46104 passzív szűrő egy kiváló minőségű kiegészítő frekvenciaváltókhoz, amely hatékonyan csökkenti a hálózati harmonikus torzítást. Ez a 23A névleges áramerősségű eszköz kifejezetten 400V-os, 50Hz-es rendszerekhez lett tervezve, és kompatibilis számos Altivar szériájú frekvenciaváltóval, beleértve az Altivar 61, Altivar Process ATV900, Altivar Process ATV600, és Altivar 71 sorozatokat.
A VW3A46104 passzív szűrő elsődleges célja a hálózati áramkörökben megjelenő harmonikus áramok jelentős mértékű csökkentése, ami elengedhetetlen a modern ipari környezetben. A szűrő 10-16% közötti THDI (Total Harmonic Distortion of Current) értéket biztosít a különböző Altivar frekvenciaváltók esetében, ami megfelel a legszigorúbb nemzetközi szabványoknak is, mint például az IEC 61000-3-4, IEC 61000-3-2, és IEC 61000-3-12. A tökéletes harmonikus spektrumot a teljes rendszer teljesítménytényezőjének (cos phi) optimalizálásával éri el, amely 100%-os vonali áramnál 0,99, így maximális energiahatékonyságot biztosít.
Műszaki szempontból a VW3A46104 figyelemre méltó tulajdonságokkal rendelkezik. A készülék 98%-os hatékonysággal működik, mindössze 206 W hőveszteség mellett. Maximális árama a névleges áram 1,5-szerese lehet 60 másodpercig, ami biztosítja a megfelelő működést még hirtelen terhelésváltozás esetén is. A három fázisú hálózatra csatlakoztatható eszköz elektromos bekötése egyszerű: az X1-1...X2-3 terminálok 0,5-10 mm² kapacitású vezetékeket fogadnak, míg az A és B terminálok 2,5 mm² kapacitásúak. A berendezés F osztályú elektromos szigeteléssel rendelkezik, ami további védelmet jelent. A termék nettó tömege 22 kg, és a méretei (mm-ben): 247,5 x 232 x 399,55, ami a kompakt kialakításra utal.
A VW3A46104 széles környezeti feltételek között üzemeltethető. IP20-as védelmi osztállyal rendelkezik, ami alapvető por és érintés elleni védelmet biztosít, de IP55 védelmi szint is elérhető tokozatba szerelés esetén. A készülék ellenáll a 2 mm csúcstól csúcsig terjedő rezgéseknek 5-13,2 Hz tartományban, és 0,7 gn rezgéseknek 13,2-150 Hz tartományban az IEC 60068-2-6 szabványnak megfelelően. A relatív páratartalom 5-85% lehet kondenzáció nélkül. A működési hőmérséklet-tartomány 5-45°C áramkorlátozás nélkül, és 45-60°C között 3%/°C áramerősség csökkentéssel. Az üzemeltetési magasság 1000 m-ig áramerősség-korlátozás nélkül, 1000-4000 m között pedig 1000 méterenként 5% csökkentéssel lehetséges. A szűrőt kizárólag függőlegesen szabad felszerelni, a termék adatlapján részletezett minimális távolságok betartásával, ami biztosítja a megfelelő hűtést és hosszú élettartamot.
Schneider Electric Altivar 71 - VW3A46104 - frekvenciaváltó kiegészítő, passzív szűrő, 23A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termék típusa: Passzív szűrő
Specifikus alkalmazás: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis sorozatok: Altivar 61, Altivar Process ATV900, Altivar Process ATV600, Altivar 71
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áramerősség: 22 A bemeneten, 23 A kimeneten
Hálózati fázisok száma: 3 fázis
THDI (Harmonikus torzítás): 10-16% frekvenciaváltó típustól függően
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatékonyság: 98 %
Hőveszteség: 206 W
Teljesítménytényező (cos phi): 1 (150% vonali áramnál), 0,85 (75% vonali áramnál), 0,99 (100% vonali áramnál)
Elektromos csatlakozás: X1-1...X2-3 terminál, csatlakozási kapacitás: 0,5...10 mm², A, B terminál, csatlakozási kapacitás: 2,5 mm²
Elektromos szigetelési osztály: F osztály
Fizikai jellemzők
Nettó tömeg: 22 kg
Méretek (mm): A=247,5, B=232, C=399,55, D=436,11, E=380, F=205, G=230, H=350
Méretek (hüvelyk): A=9,74, B=9,13, C=15,73, D=17,17, E=14,96, F=8,07, G=9,06, H=13,78
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (tokozatba szerelés esetén)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti levegőhőmérséklet működés közben: 45...60 °C (áramcsökkentés 3% per °C), 5...45 °C (áramcsökkentés nélkül)
Tárolási levegőhőmérséklet: -25...55 °C eredeti csomagolásban, -25...65 °C szállítás közben
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m áramcsökkentés 5% per 1000 m
Szabványok
Megfelel a következő szabványoknak: IEC 61000-3-4, G5/4 műszaki ajánlás, IEC 61000-2-2, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-2-4
Telepítési útmutató
Szerelési ajánlás: Kizárólag függőleges szerelés
