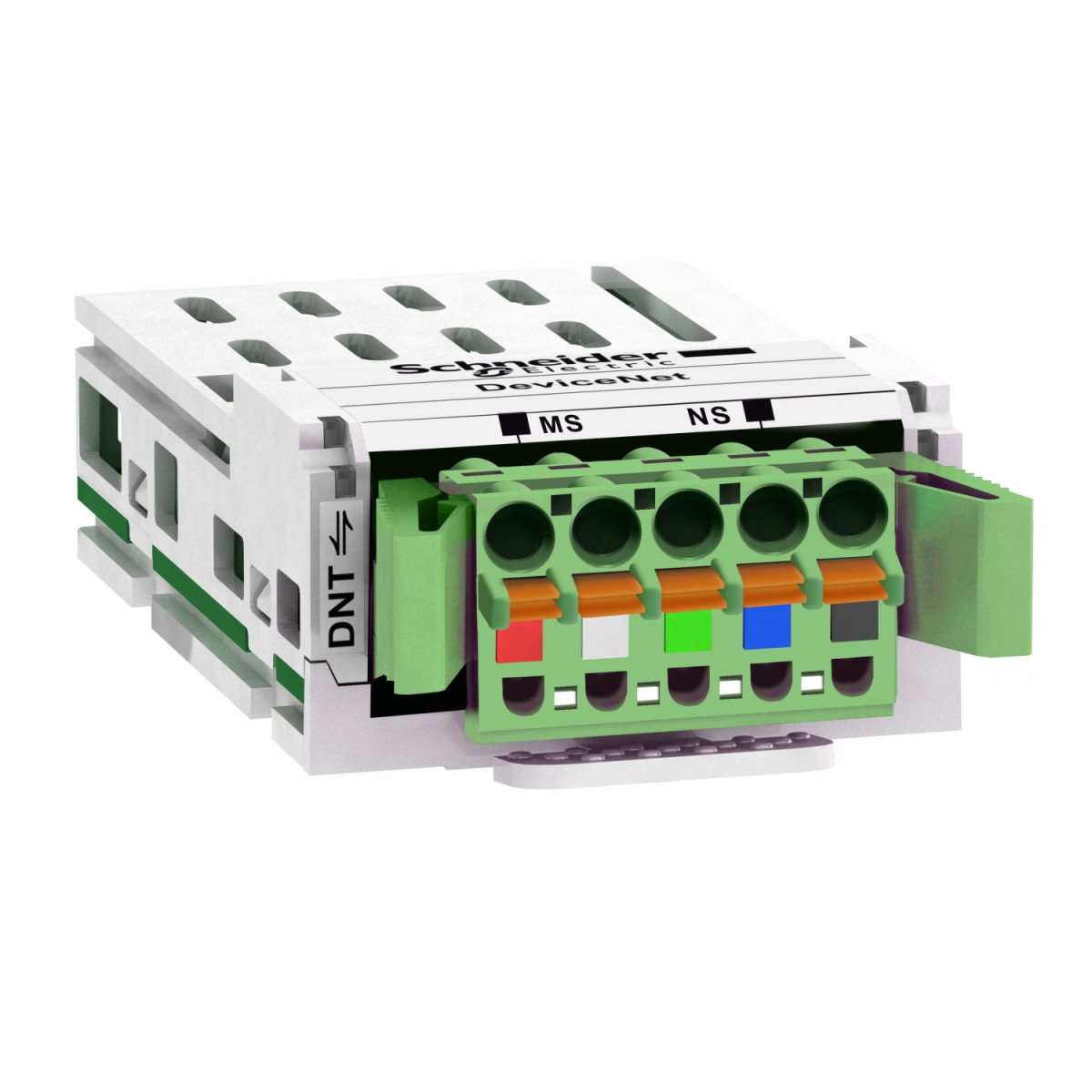

A Schneider Electric VW3A3609 DeviceNet kommunikációs modulja professzionális megoldást kínál az Altivar sorozatú frekvenciaváltók hálózati kommunikációjához. Ez a kompakt kiegészítő modul tökéletes választás ipari automatizálási rendszerekhez, ahol DeviceNet protokoll szerinti adatátvitelre van szükség.
A VW3A3609 modul széles kompatibilitási spektrummal rendelkezik, hiszen használható az Altivar Process Modular, Altivar 32, Altivar Process ATV600, Altivar Machine ATV340 (Sercos meghajtók kivételével), Altivar Process ATV900 és Altivar Machine ATV320 frekvenciaváltó családokkal. Ez a sokoldalúság lehetővé teszi, hogy különböző gyártási környezetekben, különböző alkalmazásokhoz rugalmasan illeszkedjen. A modul egyetlen eltávolítható, 5 pólusú csavaros csatlakozóval rendelkezik, ami megkönnyíti a telepítést és karbantartást.
A kommunikációs modul változtatható átviteli sebességgel működik, amely 125 kbps, 250 kbps és 500 kbps értékre konfigurálható a felhasználási igények szerint. A hálózati teljesítmény és a kábelezési lehetőségek optimalizálása érdekében fontos tudni, hogy 500 kbps átviteli sebesség esetén a maximális kábelhosszúság 100 méter, míg 125 kbps átviteli sebesség esetén ez az érték 500 méterre növelhető. Az eszközök címzése 1-63 között konfigurálható a grafikus terminálon vagy a SoMove szoftver segítségével. A kommunikációs szolgáltatás a bemenetek esetében polled, állapotváltozás vagy ciklikus módon működhet, míg a kimenetek esetében polled módot támogat. A modul támogatja az ODVA AC drive és CiA 402 profilt, valamint az automatikus eszközcserét. A kommunikáció figyelési időtúllépése a DeviceNet konfigurátorral állítható be a rendszer stabilitásának biztosítása érdekében.
A diagnosztikai funkcionalitás kiemelkedő, a modul két LED-del rendelkezik: egy az MS (Module Status) és egy az NS (Network Status) állapotjelzésére, ami megkönnyíti a hibaelhárítást. A vezérlési mód és a kapott utasítás a grafikus terminálon keresztül ellenőrizhető. A busz profilok tekintetében a modul támogatja mind a CIP AC Drive, mind a CiA 402 szabványt. A VW3A3609 kommunikációs modul nettó súlya mindössze 0,3 kg, ami könnyű kezelhetőséget biztosít.
Összességében a Schneider Electric VW3A3609 DeviceNet kommunikációs modul ideális választás, ha megbízható, gyors és rugalmas ipari kommunikációs megoldásra van szükséged az Altivar frekvenciaváltó családhoz. Ez a modul kiválóan alkalmazható olyan ipari környezetekben, ahol fontos a pontos adatátvitel és a hálózati rendszerbe való zökkenőmentes integráció.
Schneider Electric Altivar 32 - VW3A3609 - frekvenciaváltó kiegészítő, Kommunikációs modul, DeviceNet, 5p sorkapocs, ATV320 - 340 - 600 - 900 hajtásokhoz műszaki adatok
Általános jellemzők
Termékcsalád: Altivar
Termék vagy komponens típusa: Kommunikációs modul
Kompatibilitás
Kompatibilis termékcsaládok: Altivar Process Modular, Altivar 32, Altivar Process ATV600, Altivar Machine ATV340 (Sercos meghajtók kivételével), Altivar Process ATV900, Altivar Machine ATV320
Kommunikációs jellemzők
Kommunikációs port protokollja: DeviceNet
Elektromos csatlakozás: 1 eltávolítható 5 pólusú csavaros csatlakozó
Átviteli sebesség: 125 kbps, 250 kbps és 500 kbps konfigurálható
Maximális kábelhosszúság eszközök között: 100 m 500 kbps esetén, 500 m 125 kbps esetén
Címzés: 1-63 között konfigurálható grafikus terminálon/SoMove szoftverrel
Kommunikációs szolgáltatások
Bemenetek: polled, állapotváltozás, ciklikus
Kimenetek: polled
Támogatott profilok: ODVA AC drive és CiA 402 profil
További funkciók: Automatikus eszközcsere, kommunikáció figyelési időtúllépés beállítható DeviceNet konfigurátorral
Kijelzés és diagnosztika
Kijelzés típusa: 1 LED MS (Module Status) állapotjelzéshez, 1 LED NS (Network Status) állapotjelzéshez
Diagnosztikai funkciók: Vezérlési mód és kapott utasítás ellenőrzése grafikus terminálon
Buszprofil
Támogatott profilok: CIP AC Drive, CiA 402
Fizikai jellemzők
Nettó súly: 0,3 kg
