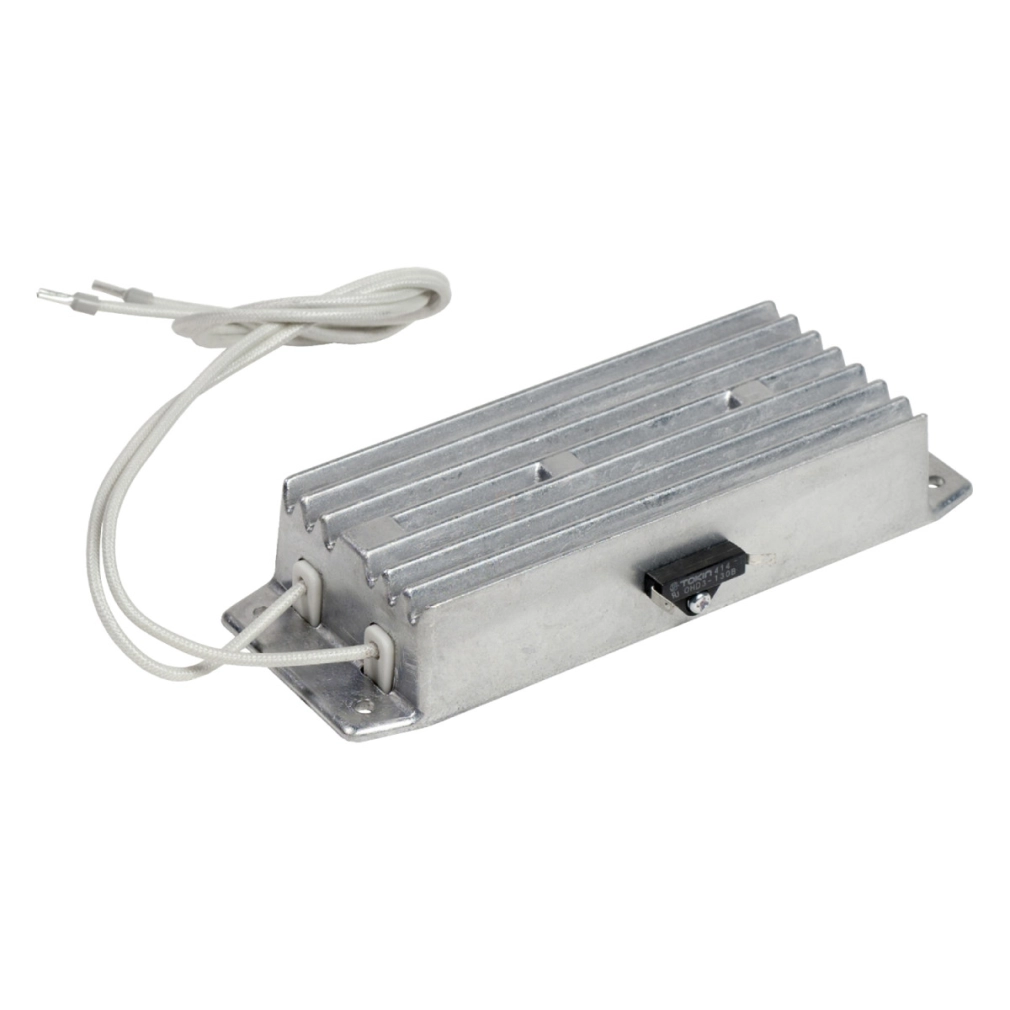

A Schneider Electric VW3A7723 egy 100 Ohm értékű fékellenállás, amelyet kifejezetten az Altivar frekvenciaváltó családhoz terveztek. Ez a prémium minőségű komponens létfontosságú kiegészítő a villamos hajtásrendszerek hatékony fékezési folyamatainak biztosításához, ahol a motor által visszatáplált energia biztonságos elvezetése szükséges. A VW3A7723 fékellenállás különösen alkalmas olyan alkalmazásokhoz, ahol gyakori indítás-leállítás vagy gyors lassítás történik, mivel hatékonyan alakítja hővé a visszatáplált villamos energiát.
A termék 28 W átlagos disszipációs teljesítménnyel rendelkezik 50 °C környezeti hőmérsékleten, illetve 32 W teljesítményt biztosít 40 °C-on. Az ellenállás IP00 védelmi fokozattal rendelkezik, ami azt jelenti, hogy nem rendelkezik különleges védelemmel por és víz ellen, ezért védett, száraz környezetben való elhelyezése ajánlott. Kompakt kivitelének köszönhetően könnyen telepíthető, méretei: 60 mm szélesség, 170 mm magasság és 30 mm mélység. A hatékony szerelés érdekében a telepítéskor figyelembe kell venni a dokumentációban megadott minimális távolságokat: az ellenállás minden oldalától legalább 50 mm, illetve elöl-hátul minimum 100 mm szabad teret kell biztosítani a megfelelő hűtés érdekében.
A VW3A7723 fékellenállás széleskörű kompatibilitást mutat a Schneider Electric Altivar frekvenciaváltó családjával. Használható az Altivar 12, Altivar 312, Altivar 312 Solar, Easy Altivar 310 és Easy Altivar 310L típusú frekvenciaváltókkal. Kifejezetten ajánlott olyan rendszerekhez, ahol az ATV310 típusú frekvenciaváltó 1,5 kW vagy 2,2 kW teljesítménnyel üzemel, illetve számos ATV12 és ATV312 típusú modellhez is ideális választás. Az ATV310L sorozatnál a 0,75 kW-tól egészen az 5,5 kW teljesítményig terjedő modellekkel használható. A pontos kompatibilitási adatok a termék adatlapjában részletesen megtalálhatók, ahol a gyártó minden lehetséges párosítást feltüntet a biztonságos és hatékony használat érdekében. A Schneider Electric VW3A7723 fékellenállás telepítése előtt érdemes áttekinteni a szerelési utasításokat és a szükséges minimum távolságokat, amelyek a mellékelt műszaki rajzok alapján könnyen betarthatók.
Schneider Electric Altivar 312 - VW3A7723 - frekvenciaváltó kiegészítő, fékellenállás, 100Ohm, 32W, ATV12 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar 12, Altivar 312, Altivar 312 Solar, Easy Altivar 310, Easy Altivar 310L
Termék kompatibilitás: Variable speed drive ATV310 at 1.5 kW, Variable speed drive ATV310 at 2.2 kW, valamint számos ATV12 és ATV312 modell (részletes lista az adatlapon)
Ohmos érték: 100 Ohm
Teljesítmény adatok
Átlagos rendelkezésre álló teljesítmény: 28 W 50 °C-on, 32 W 40 °C-on
Fizikai jellemzők
Szélesség: 60 mm
Magasság: 170 mm
Mélység: 30 mm
Nettó tömeg: 0.605 kg
Telepítési előírások
Minimális távolságok: Oldalt minimum 50 mm, elöl-hátul minimum 100 mm
Védettségi fokozat: IP00
