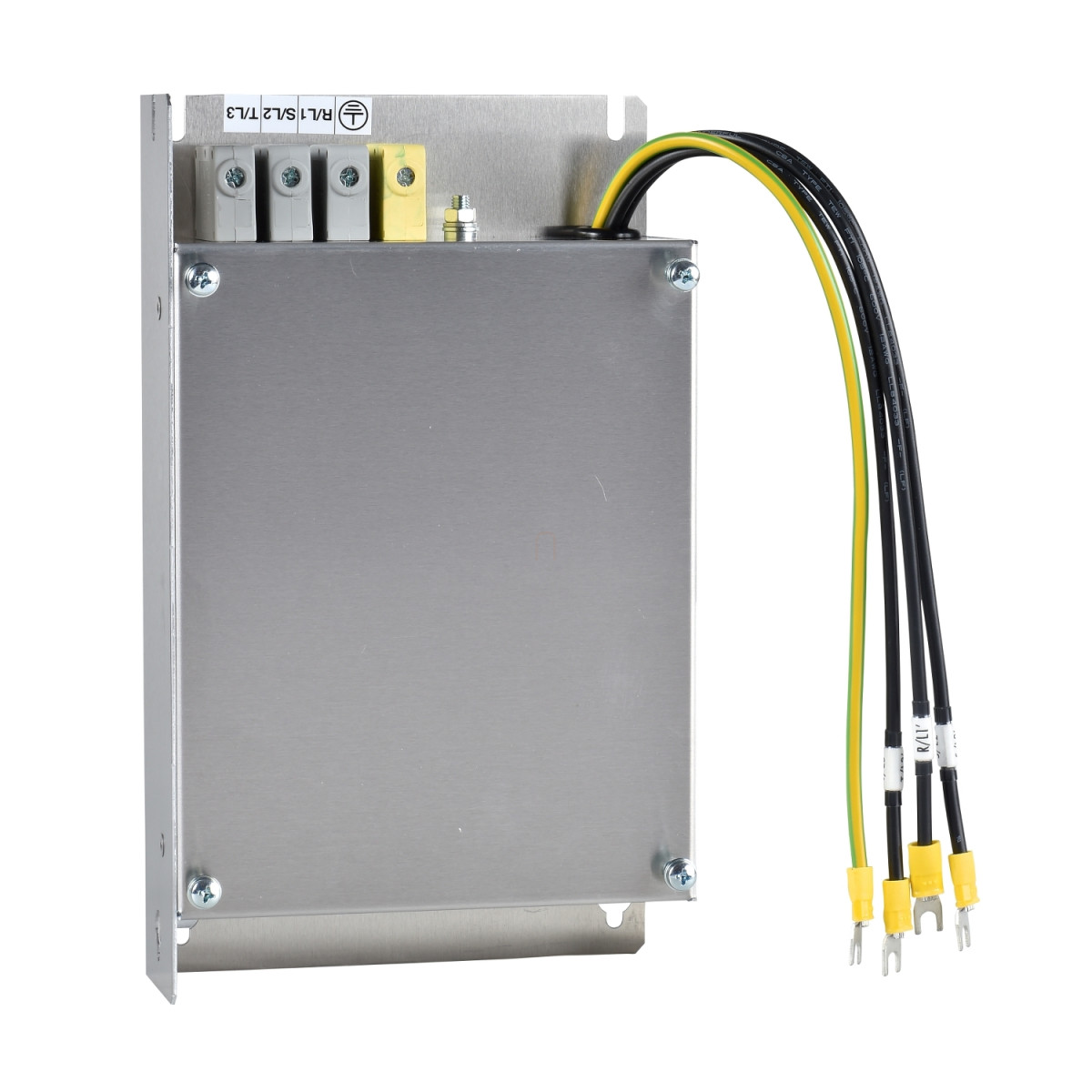

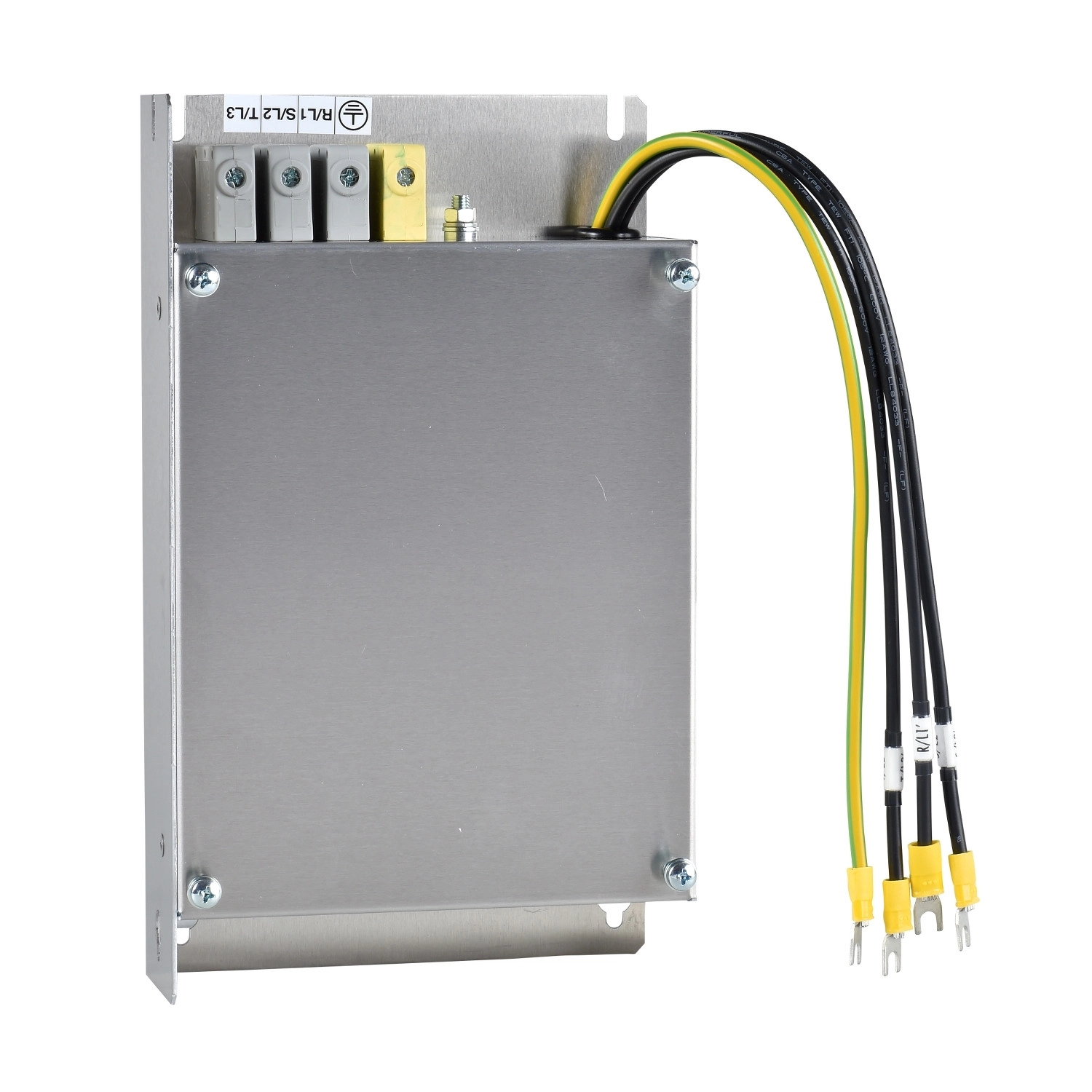

A Schneider Electric VW3A31409 háromfázisú EMC bemeneti szűrő egy professzionális elektromos kiegészítő, amelyet kifejezetten az Altivar frekvenciaváltó család tagjaihoz fejlesztettek ki. Ez a rádiófrekvenciás zavarszűrő tökéletes megoldást kínál ipari környezetben, ahol fontos a megfelelő elektromágneses kompatibilitás (EMC) biztosítása és a rádiófrekvenciás interferenciák kiküszöbölése.
A VW3A31409 szűrő kompatibilis az Altivar 212, Altivar 312 és Altivar 31C sorozatokkal, ezen belül is konkrétan a következő modellekkel: ATV212HD15N4, ATV212HD18N4, ATV31CD11N4, ATV31CD15N4, ATV312HD11N4 és ATV312HD15N4. A szűrő névleges árama 49A, és háromfázisú hálózathoz csatlakoztatható, 380-500V feszültségtartományban (±10% tűréssel). Az elektromos csatlakoztatás 25 mm² méretű terminálokkal történik, amelyek meghúzási nyomatéka 4,5 Nm. A maximális földzárlati áram 42,8 mA 50 Hz-en, illetve 480 V esetén 60 Hz-en is ugyanennyi.
A termék kiváló műszaki jellemzőkkel rendelkezik. A szűrő különböző hőterheléseket kezel: 13,8 W az ATV21HD18N4 esetén, 27,4 W az ATV31CD11N4 esetén, valamint 9,2 W az ATV21HD15N4 esetén. A védelmi besorolása IP20, a felső rész pedig IP41 fokozatú. A működési környezetet illetően a relatív páratartalom 0-93% lehet (az IEC 68-2-3 szabvány szerint), a környezeti hőmérséklet -10°C és 50°C között optimális üzemeltetéshez, tárolási hőmérséklete pedig -25°C és 70°C között van. Maximális üzemeltetési magassága áramcsökkentés nélkül 1000 méter, 1000-3000 méter között pedig 100 méterenként 1%-os áramcsökkentés szükséges. A rezgésállósága 1 gn (13-150 Hz frekvencián) és 1,5 mm csúcstól csúcsig (3-13 Hz frekvencián), az IEC 60068-2-6 szabvány szerint. Ütésállósága 15 gn 11 ms időtartamra az IEC 60068-2-27 szabványnak megfelelően.
A termék méretei millliméterben kifejezve: 245 mm szélesség (a), 395 mm magasság (b), 60 mm mélység (c), továbbá G=205 mm, H=375 mm, és Ø=5,5 mm a rögzítőfuratok átmérője. A szűrő kétféle módon szerelhető fel: közvetlenül a frekvenciaváltó alá vagy mellé. A telepítés során fontos figyelembe venni a megfelelő térkiosztást és a szerelési előírásokat, amelyek a termék dokumentációjában részletesen megtalálhatók. Az eszköz megfelel az IEC 61800-3 szabványnak, ami biztosítja a megfelelő elektromágneses kompatibilitást ipari környezetben. Minden professzionális villamossági telepítés során javasolt az ilyen típusú EMC szűrő alkalmazása, különösen olyan esetekben, amikor a vezérelt motorok frekvenciaváltóval működnek, és fontos a környező elektronikai berendezések zavarmentes működésének biztosítása.
Schneider Electric Altivar 31 - VW3A31409 - frekvenciaváltó kiegészítő, EMC szűrő, ATV212 frekvenciaváltóhoz, s9 méret műszaki adatok
Általános termékadatok
Termékcsalád: Altivar
Terméktípus: EMC bemeneti szűrő
Kompatibilis sorozatok: Altivar 212, Altivar 312, Altivar 31C
Kompatibilis modellek: ATV212HD15N4, ATV212HD18N4, ATV31CD11N4, ATV31CD15N4, ATV312HD11N4, ATV312HD15N4
Specifikus alkalmazás: Rádiófrekvenciás bemeneti szűrő
Névleges áram: 49 A
Elektromos adatok
Hőterhelés: 13,8 W az ATV21HD18N4 esetén, 27,4 W az ATV31CD11N4 esetén, 9,2 W az ATV21HD15N4 esetén
Hálózati fázisok száma: Háromfázisú
Elektromos csatlakozás: 25 mm² terminál, AWG 2
Meghúzási nyomaték: 4,5 Nm
Maximális földzárlati áram: 42,8 mA 480 V 60 Hz esetén, 42,8 mA 50 Hz esetén
Tápfeszültség: 380-500 V
Tűrés: 10%
Környezeti jellemzők
IP védelmi fokozat: IP20, IP41 (felső rész)
Relatív páratartalom: 0-93% az IEC 68-2-3 szerint
Működési környezeti hőmérséklet: -10-50 °C
Tárolási környezeti hőmérséklet: -25-70 °C
Üzemeltetési magasság: ≤ 1000 m áramcsökkentés nélkül, 1000-3000 m 100 méterenként 1%-os áramcsökkentéssel
Rezgésállóság: 1 gn (f= 13-150 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 3-13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-re az IEC 60068-2-27 szerint
Megfelelőségi szabvány
Szabvány: IEC 61800-3
Fizikai jellemzők
Méretek (mm): a=245, b=395, c=60, G=205, H=375, Ø=5,5
Méretek (inch): a=9,65, b=15,55, c=2,36, G=8,07, H=14,76, Ø=0,22
Nettó tömeg: 4,75 kg
Szerelési tudnivalók
Szerelési lehetőségek: A szűrő felszerelhető közvetlenül a frekvenciaváltó alá vagy a frekvenciaváltó mellé
