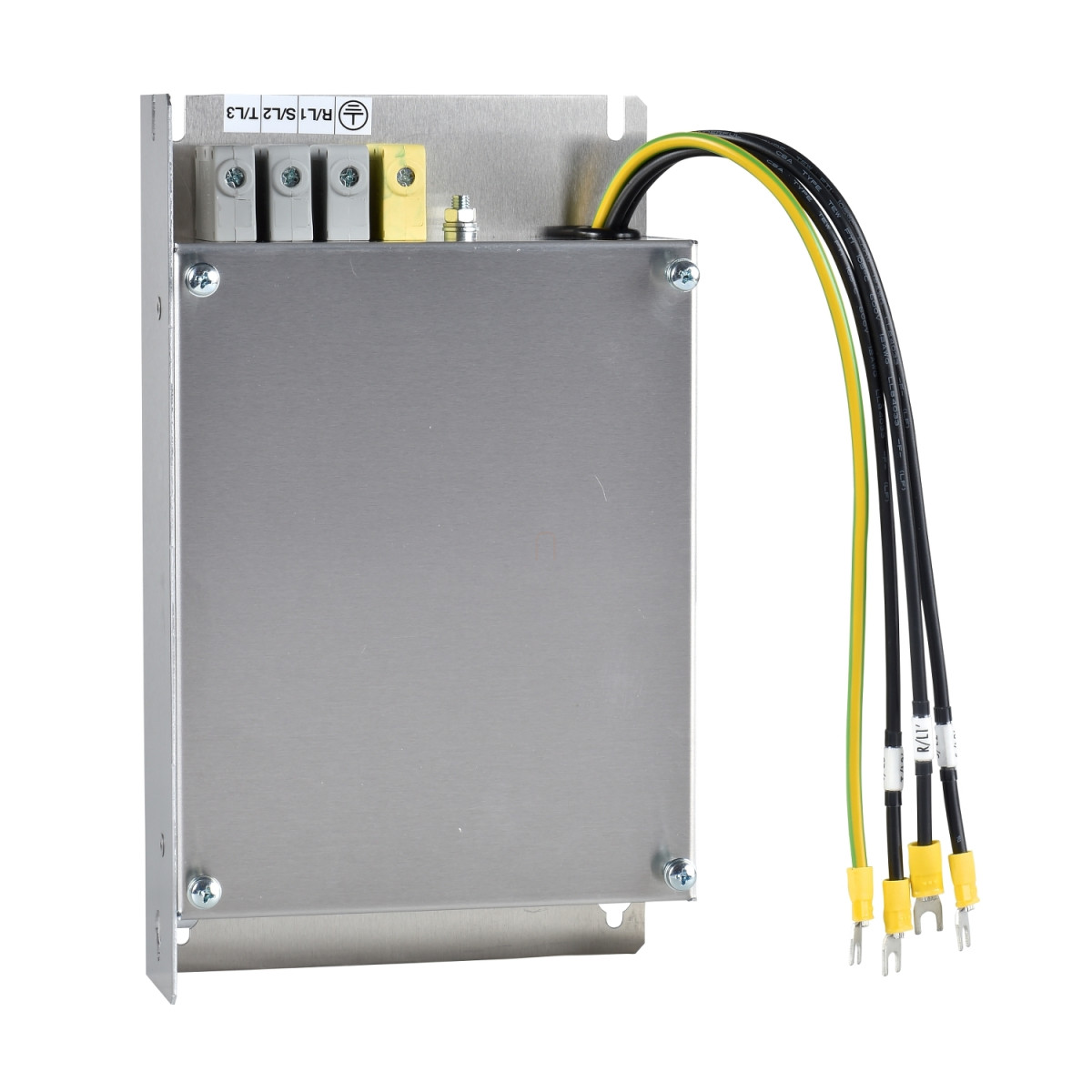

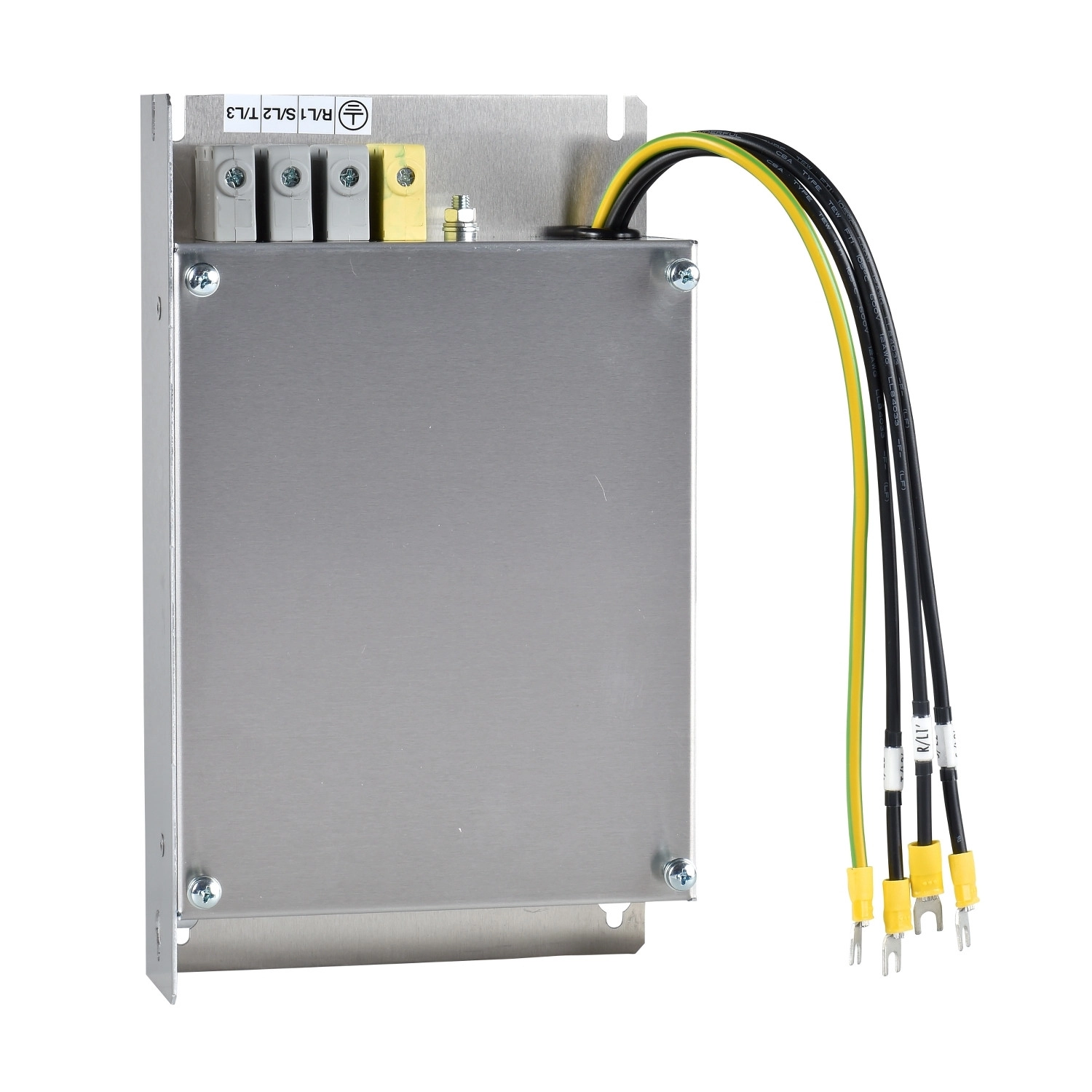

A Schneider Electric Altivar 31 - VW3A31408 egy professzionális, háromfázisú, kiegészítő EMC bemeneti szűrő, amely kifejezetten az Altivar 312, Altivar Machine ATV320 és Altivar 212 frekvenciaváltó családokhoz lett kifejlesztve. Ez a speciális szűrőeszköz 83 amper névleges áramerősséggel rendelkezik, és elsődleges feladata a rádiófrekvenciás zavarok kiszűrése az elektromos hálózatból, így biztosítva a frekvenciaváltók zavartalan és szabályos működését ipari környezetben.
A VW3A31408 bemeneti szűrő tökéletesen kompatibilis számos Altivar modellel, beleértve az ATV212HD11M3X, ATV212HD15M3X, ATV212HD18M3X, ATV312HD11M3, ATV312HD15M3 típusokat, valamint az ATV320 sorozat 11 kW és 15 kW teljesítményű, 200-240 V-os háromfázisú változatait. Az EMC szűrő használata különösen ajánlott olyan ipari környezetben, ahol a hálózati zavarok komoly problémát okozhatnak a frekvenciaváltók működésében, ezáltal veszélyeztetve az automatizált rendszerek stabilitását és megbízhatóságát.
Műszaki szempontból a VW3A31408 modell számos kiváló tulajdonsággal rendelkezik. Elektromos csatlakozása 25 mm² méretű terminállal történik (AWG 2), 4,5 Nm meghúzási nyomatékkal. Maximális földzárlati árama 14,5 mA 480 V 60 Hz esetén. A tápfeszültség 200-240 V közötti tartományban lehet, 10% tűréssel. Védelmi besorolása IP20, míg a felső része IP41 besorolással rendelkezik. A relatív páratartalom tekintetében 0-93% közötti értéket tolerál az IEC 68-2-3 szabványnak megfelelően. Működési hőmérséklet-tartománya -10°C és +50°C között van, míg tárolási hőmérséklete -25°C és +70°C között lehet. Telepítési magassága 1000 méterig teljesítménycsökkenés nélkül használható, 1000-3000 méter között pedig 100 méterenként 1% teljesítménycsökkenéssel kell számolni. Rezgésállósága 1,5 mm csúcstól-csúcsig (3-13 Hz) és 1g (13-150 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 15g 11 ms időtartamig az IEC 60068-2-27 szabvány szerint.
A termék fizikai méretei pontosan meghatározottak: szélessége 245 mm, magassága 395 mm, mélysége 80 mm, rögzítési távolsága 205 mm x 375 mm, a rögzítő furatok átmérője 5,5 mm. A szűrő telepíthető közvetlenül a frekvenciaváltó alá vagy mellé, a rendelkezésre álló hely és a telepítési követelmények függvényében, ahogyan azt az adatlapon található szerelési ábrák is mutatják. A termék hőkibocsátása változó az alkalmazott frekvenciaváltó típusától függően: ATV21HD15M3X esetén 16 W, ATV21HD18M3X esetén 23,1 W, ATV31HD11M3X esetén 35,2 W, míg ATV21HD11M3X esetén 9,1 W. Ezeket a tényezőket mindenképpen figyelembe kell venni a telepítés során, megfelelő szellőzést és hőelvezetést biztosítva a rendszernek.
Schneider Electric Altivar 31 - VW3A31408 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 3 fázisú, 88A, ATV212 - ATV320 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Terméktípus: EMC bemeneti szűrő
Kompatibilitás: Altivar 312, Altivar Machine ATV320, Altivar 212
Termék kompatibilitás: ATV212HD11M3X, ATV212HD15M3X, ATV212HD18M3X, ATV312HD11M3, ATV312HD15M3
Frekvenciaváltó kompatibilitás: Variable speed drive ATV320...C motor: 11 kW, 200...240 V three phase, Variable speed drive ATV320...C motor: 15 kW, 200...240 V three phase
Termék speciális alkalmazás: Rádiófrekvenciás bemeneti szűrő
Névleges áram [In]: 83 A
Hőtermelés
Hőveszteség: 16 W (ATV21HD15M3X esetén), 23.1 W (ATV21HD18M3X esetén), 35.2 W (ATV31HD11M3X esetén), 9.1 W (ATV21HD11M3X esetén)
Hálózati fázisok száma: Három fázis
Kiegészítő adatok
Elektromos csatlakozás: 25 mm² AWG 2 terminál
Meghúzási nyomaték: 4.5 N.m
Maximális földzárlati áram: 14.5 mA 480 V 60 Hz esetén
Tápfeszültség: 200...240 V
Tűréshatár: 10 %
Nettó tömeg: 5.3 kg
Környezeti jellemzők
IP védettségi fokozat: IP20, IP41 (felső rész)
Relatív páratartalom: 0...93 % (IEC 68-2-3 szerint)
Környezeti hőmérséklet működés közben: -10...50 °C
Környezeti hőmérséklet tároláskor: -25...70 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m 100 méterenként 1% áramcsökkentéssel
Rezgésállóság: 1 gn (f= 13...150 Hz) IEC 60068-2-6 szerint, 1.5 mm csúcstól csúcsig (f= 3...13 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms időtartamig IEC 60068-2-27 szerint
Szabványok: IEC 61800-3
Méretek
Méretek mm-ben: 245 (a) × 395 (b) × 80 (c) mm, G=205 mm, H=375 mm, Ø=5.5 mm
Méretek inch-ben: 9.65 (a) × 15.55 (b) × 3.15 (c) in., G=8.07 in., H=14.76 in., Ø=0.22 in.
