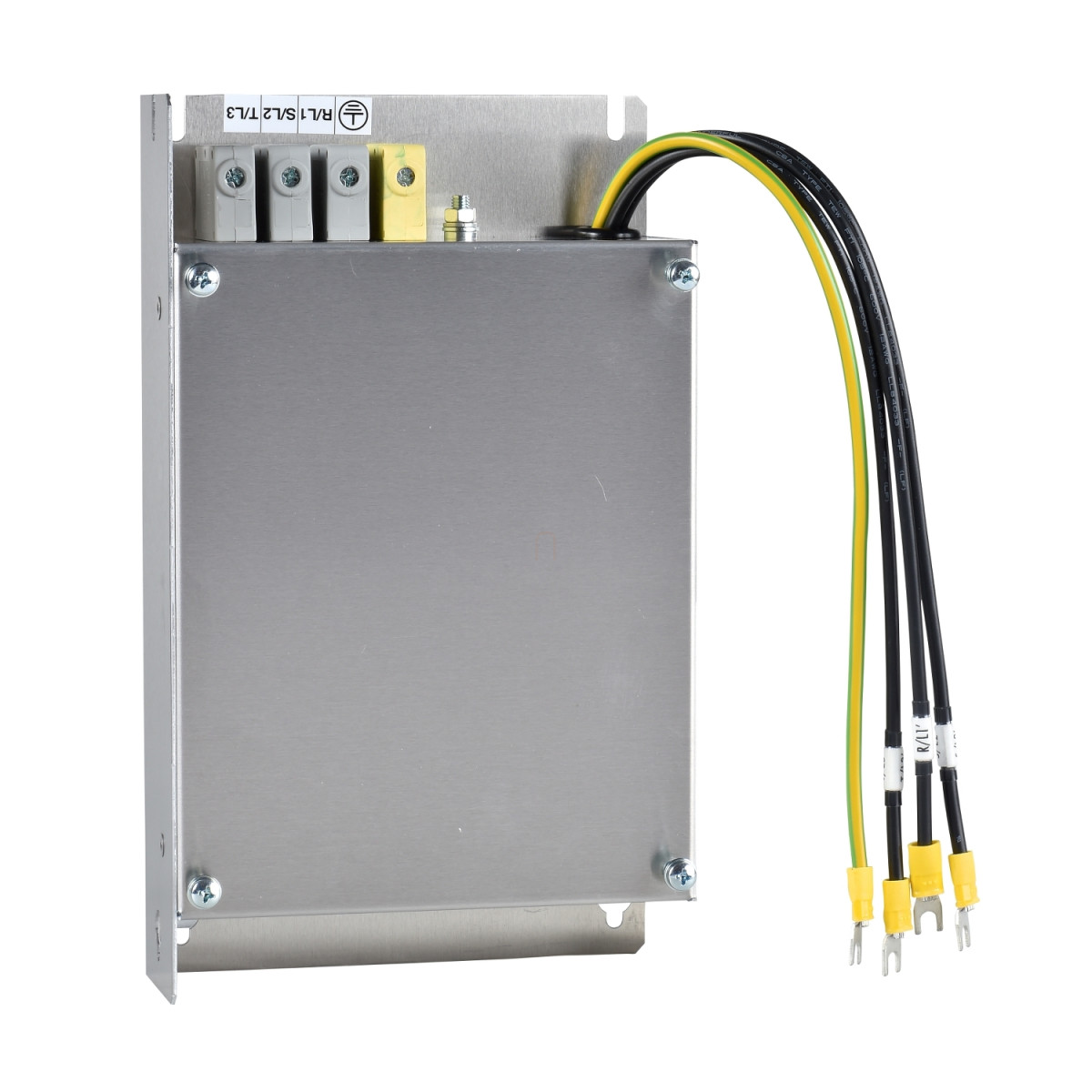

A Schneider Electric VW3A31407 egy kiváló minőségű kiegészítő a frekvenciaváltó rendszerekhez, amely háromfázisú EMC bemeneti szűrőként szolgál, 47 amper névleges áramerősséggel. Ez a szűrő tökéletes megoldást kínál a rádiófrekvenciás zavarok csökkentésére, biztosítva a rendszer zavartalan működését és a megfelelő elektromágneses kompatibilitást.
A VW3A31407 széles kompatibilitási spektrummal rendelkezik, amely kiterjed több Schneider Electric termékcsaládra, beleértve a Lexium 05, Lexium 23 Plus, Altivar Machine ATV320, Altivar 212, Altivar 312, Altivar 31C és Altivar 312 Solar készülékeket. Ez a szűrő különösen alkalmas a következő eszközök használatához: Servo drive LXM23 motor (7,5 kW), ATV212HD11N4, ATV212HU55M3X, ATV212HU75M3X, ATV212HU75N4, ATV31CU55N4, ATV31CU75N4, LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, ATV312HU55M3, ATV312HU75M3, ATV312HU55N4, ATV312HU75N4. Továbbá tökéletesen működik az ATV320 sorozatú frekvenciaváltókkal is, amelyek 5,5 kW vagy 7,5 kW teljesítményű, 200-240 V háromfázisú motorokhoz készültek.
A termék műszaki paraméterei kimagasló teljesítményt biztosítanak. A szűrő hőtermelése változó a különböző alkalmazások esetén: 1,9 W az ATV21HU75N4, 19,3 W az ATV31CU55N4, 3,7 W az ATV21HU55M3X, 3,9 W az ATV21HD11N4, és 6,8 W az ATV21HU75M3X modellekhez. Az elektromos csatlakoztatás 25 mm² AWG 2 terminállal történik, 4,5 Nm meghúzási nyomatékkal. A maximális földzárlati áram 45 mA 50 Hz-en, 20,6 mA 480 V 60 Hz-en és 42,8 mA 480 V 60 Hz-en. A tápfeszültség tartománya 200-240 V vagy 380-500 V, 10%-os tűréshatárral.
A VW3A31407 szűrő IP20 védelmi fokozattal rendelkezik, míg a felső része IP41 besorolású, ami fokozott védelmet biztosít por és nedvesség ellen. A termék 0-93% relatív páratartalom mellett is megbízhatóan működik, az IEC 68-2-3 szabványnak megfelelően. Az üzemi hőmérséklet-tartománya -10°C-tól +50°C-ig terjed, míg tárolási hőmérséklete -25°C és +70°C között lehet. A készülék 1000 méter tengerszint feletti magasságig teljes teljesítménnyel működhet, míg 1000-3000 méter között 100 méterenként 1% teljesítménycsökkenéssel kell számolni.
A terméket kimagasló rezgésállóság jellemzi: 1 g (13-150 Hz frekvenciatartományban) és 1,5 mm csúcstól csúcsig (3-13 Hz frekvenciatartományban) az IEC 60068-2-6 szabványnak megfelelően. Ütésállósága 15 g 11 milliszekundumig, az IEC 60068-2-27 szabvány szerint. A szűrő megfelel az IEC 61800-3 szabványnak is, ami garantálja a magas minőséget és a megbízható működést.
A termék fizikai dimenziói a következők: 180 mm szélesség, 305 mm magasság és 60 mm mélység. A rögzítési pontok távolsága 140 mm (G) és 285 mm (H), a furatok átmérője 5,5 mm. Nettó tömege 3,15 kg, ami könnyen kezelhetővé teszi a telepítés során. A szűrő rugalmasan telepíthető, akár a frekvenciaváltó alá, akár mellé szerelve, így tökéletesen illeszkedik a különböző telepítési követelményekhez és helyszíni adottságokhoz.
Schneider Electric Altivar 31 - VW3A31407 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 3 fázisú, 47A, ATV212 - ATV320 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Termék vagy komponens típus: EMC bemeneti szűrő
Kompatibilis termékcsaládok: Lexium 05, Lexium 23 Plus, Altivar Machine ATV320, Altivar 212, Altivar 312, Altivar 31C, Altivar 312 Solar
Termék kompatibilitás: Servo drive LXM23 motor: 7.5 kW, ATV212HD11N4, ATV212HU55M3X, ATV212HU75M3X, ATV212HU75N4, ATV31CU55N4, ATV31CU75N4, LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, ATV312HU55M3, ATV312HU75M3, ATV312HU55N4, ATV312HU75N4, ATV320 változtatható sebességű hajtás, 5.5 kW motor, 200...240 V háromfázisú, ATV320 változtatható sebességű hajtás, 7.5 kW motor, 200...240 V háromfázisú
Speciális alkalmazás: Rádió interferencia bemeneti szűrő
Névleges áramerősség [In]: 47 A
Hőtechnikai adatok
Hőveszteség: 1.9 W ATV21HU75N4 esetén, 19.3 W ATV31CU55N4 esetén, 3.7 W ATV21HU55M3X esetén, 3.9 W ATV21HD11N4 esetén, 6.8 W ATV21HU75M3X esetén
Hálózati jellemzők
Hálózat fázisainak száma: Háromfázisú
Kiegészítő információk
Elektromos csatlakozás: 25 mm² AWG 2 csatlakozó
Meghúzási nyomaték: 4.5 N.m
Maximális földzárlati áram: 45 mA 50 Hz, 20.6 mA 480 V 60 Hz-en, 42.8 mA 480 V 60 Hz-en
Tápfeszültség: 200…240 V, 380…500 V
Tűréshatár: 10 %
Környezeti jellemzők
IP védettségi fokozat: IP20, IP41 (felső rész)
Relatív páratartalom: 0…93 % megfelelve az IEC 68-2-3 szabványnak
Üzemi környezeti hőmérséklet: -10…50 °C
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m 100 méterenként 1% áramcsökkentéssel
Rezgésállóság: 1 gn (f= 13…150 Hz) megfelelve az IEC 60068-2-6 szabványnak, 1.5 mm csúcstól csúcsig (f= 3…13 Hz) megfelelve az IEC 60068-2-6 szabványnak
Ütésállóság: 15 gn 11 ms-ig megfelelve az IEC 60068-2-27 szabványnak
Szabványok: IEC 61800-3
Fizikai jellemzők és méretek
Méretek mm-ben: a: 180, b: 305, c: 60, G: 140, H: 285, Ø: 5.5
Méretek hüvelykben: a: 7.09, b: 12.01, c: 2.36, G: 5.51, H: 11.22, Ø: 0.22
Nettó tömeg: 3.15 kg
