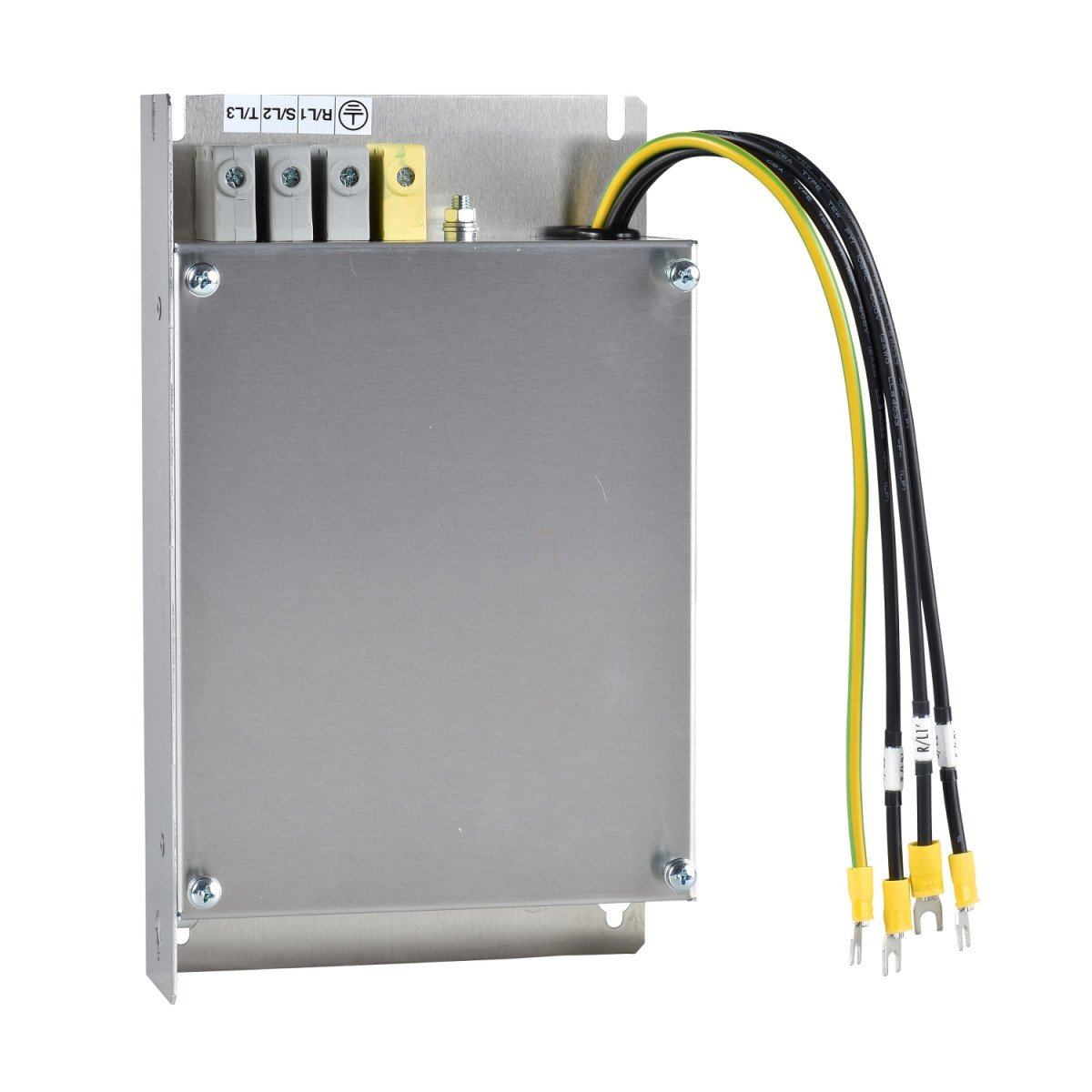

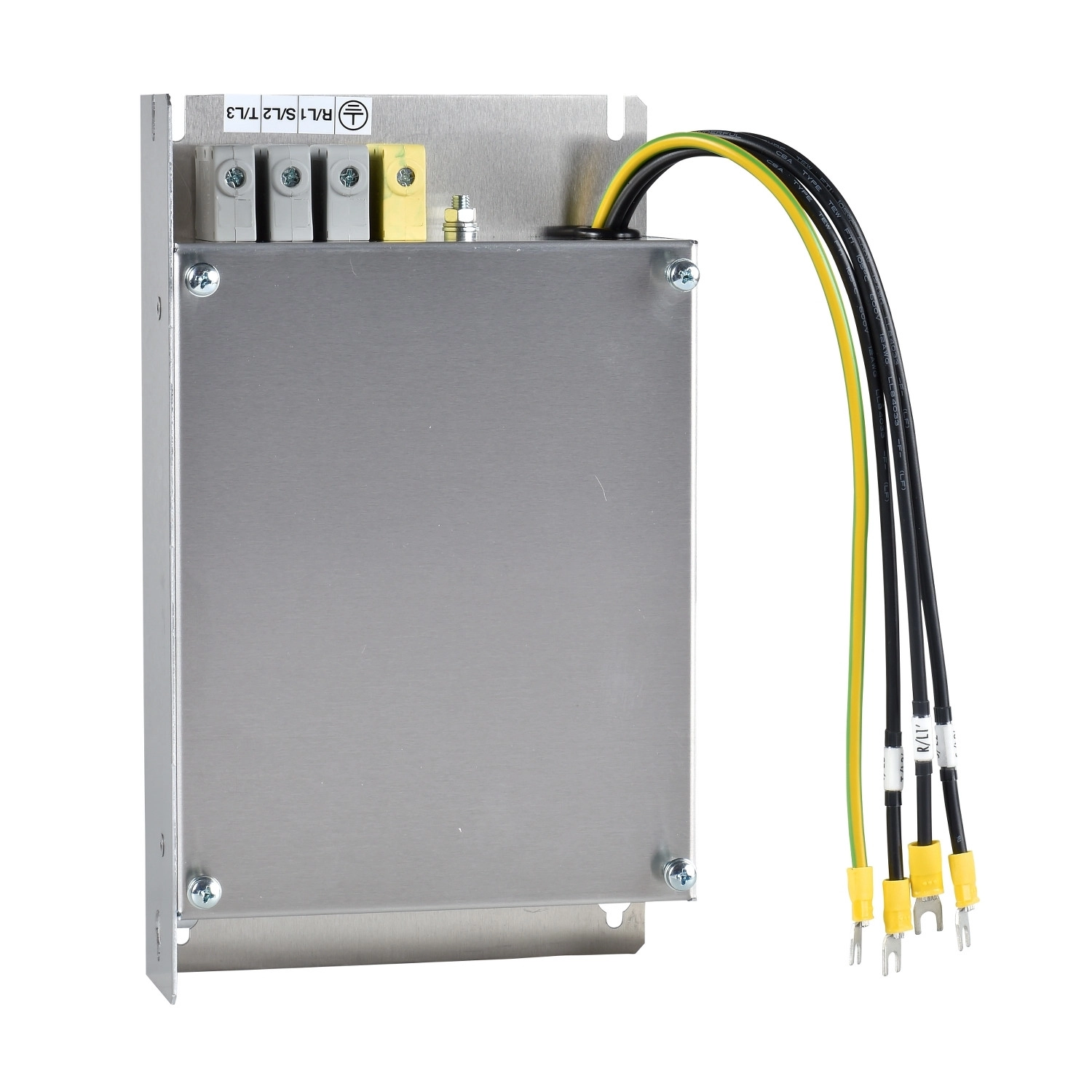

A Schneider Electric VW3A31406 típusú kiegészítő EMC bemeneti szűrője egy kimagasló teljesítményű elektromágneses kompatibilitási megoldás, amelyet kifejezetten a háromfázisú, 25 A névleges áramerősségű frekvenciaváltó rendszerekhez fejlesztettek ki. Ez a termék tökéletes választás az elektromos zajok és interferenciák hatékony kiküszöbölésére, biztosítva ezzel a stabil és zavartalan működést ipari környezetben.
A VW3A31406 bemeneti szűrő kompatibilis számos népszerű Schneider Electric frekvenciaváltó sorozattal, többek között az Altivar Machine ATV320, Lexium 23 Plus, Altivar 212, Altivar 31C, Lexium 05, Altivar 312 és az Altivar 312 Solar típusokkal. Ez a széleskörű kompatibilitás lehetővé teszi, hogy különböző alkalmazásokban és rendszerekben felhasználhasd a szűrőt. Számos teljesítmény-kategóriájú frekvenciaváltóval működik együtt, beleértve a 2,2 kW-tól 5,5 kW-ig terjedő háromfázisú 380...500 V készülékeket, valamint a 3-4 kW-os 200...240 V-os modelleket.
A termék elsődleges feladata a rádiófrekvenciás interferenciák szűrése, amit kimagasló hatékonysággal végez. Műszaki jellemzői közé tartozik a 25 A-es névleges áramerősség, a 380...500 V vagy 200...240 V tápfeszültség (±10% toleranciával), valamint a pontos hőmérsékletszabályozás a különböző működési körülmények között. A VW3A31406 működési hőmérséklet-tartománya -10...50 °C, tárolási hőmérséklettartománya pedig -25...70 °C. Az IP20 alapvédelmet és az IP41 védelmet biztosít a felső részén, 0...93% relatív páratartalom mellett képes működni az IEC 68-2-3 szabvány szerint. Az elektromos csatlakozás 10 mm² kapcsokkal történik (AWG 6), 1,8 N.m meghúzási nyomatékkal. A maximális földzárlati áram 50 Hz-en 35 mA, 60 Hz és 480 V mellett 37 mA, míg 60 Hz és 480 V mellett alternatív esetben 17,8 mA.
A VW3A31406 EMC szűrő ipari környezetben való használatra tervezték, és ellenáll a különböző mechanikai hatásoknak. A rezgésállósága 1 gn (f= 13...150 Hz) és 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 15 gn 11 ms-ig az IEC 60068-2-27 szerint. A szűrő 1000 m tengerszint feletti magasságig használható áramcsökkentés nélkül, 1000...3000 m között pedig 100 méterenként 1% áramcsökkentést igényel. A termék megfelel az IEC 61800-3 szabványnak, ami biztosítja a megbízható működést ipari és egyéb környezetben egyaránt. Méretek tekintetében: 140 x 235 x 50 mm (szélesség x magasság x mélység), rögzítési pontjai 120 x 215 mm kiosztásban helyezkednek el, 4,5 mm átmérőjű lyukakkal. Nettó tömege 1,65 kg vagy 1,35 kg változattól függően.
Schneider Electric Altivar 31 - VW3A31406 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 3 fázisú, 25A, ATV212 - ATV320 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Termék vagy komponens típusa: EMC bemeneti szűrő
Kompatibilitás: Altivar Machine ATV320, Lexium 23 Plus, Altivar 212, Altivar 31C, Lexium 05, Altivar 312, Altivar 312 Solar
Névleges áramerősség [In]: 25 A
Specifikus alkalmazás: Rádiófrekvenciás interferencia bemeneti szűrő
Kompatibilis termékek
Szervó meghajtó LXM23 motor: 4,5 kW
Szervó meghajtó LXM23 motor: 5,5 kW
ATV212HU30M3X, ATV212HU30N4, ATV212HU40M3X, ATV212HU40N4, ATV212HU55N4
ATV31CU22N4, ATV31CU30N4, ATV31CU40N4
LXM05AD22N4, LXM05AD34N4, LXM05AD42M3X, LXM05BD22N4, LXM05BD34N4, LXM05BD42M3X, LXM05CD22N4, LXM05CD34N4
ATV312HU22N4, ATV312HU30N4, ATV312HU40N4, ATV312HU30M3, ATV312HU40M3
Változtatható fordulatszámú meghajtó ATV320...C motor: 2,2 kW, 380...500 V három fázis
Változtatható fordulatszámú meghajtó ATV320...C motor: 3 kW, 380...500 V három fázis
Változtatható fordulatszámú meghajtó ATV320...C motor: 4 kW, 380...500 V három fázis
Változtatható fordulatszámú meghajtó ATV320...C motor: 3 kW, 200...240 V három fázis
Változtatható fordulatszámú meghajtó ATV320...C motor: 4 kW, 200...240 V három fázis
Változtatható fordulatszámú meghajtó ATV320...W/ATV320...WS motor: 2,2 kW, 380...500 V három fázis
Változtatható fordulatszámú meghajtó ATV320...W/ATV320...WS motor: 3 kW, 380...500 V három fázis
Változtatható fordulatszámú meghajtó ATV320...W/ATV320...WS motor: 4 kW, 380...500 V három fázis
Hőveszteség
1 W ATV21HU30N4 esetén
3 W ATV21HU55N4 esetén
1,6 W ATV21HU40N4 esetén
15,8 W ATV31CU22N4 esetén
3,6 W ATV21HU30M3X esetén
6,2 W ATV21HU40M3X esetén
Kiegészítő tulajdonságok
Elektromos csatlakozás: 10 mm² AWG 6 kapocs
Meghúzási nyomaték: 1,8 N.m
Maximális földzárlati áram: 35 mA 50 Hz, 37 mA 480 V 60 Hz esetén, 17,8 mA 480 V 60 Hz esetén
Tápfeszültség: 380...500 V, 200...240 V
Tolerancia: 10 %
Nettó tömeg: 1,65 kg vagy 1,35 kg
Környezet
IP védettségi szint: IP20, IP41 (felső rész)
Relatív páratartalom: 0...93 % az IEC 68-2-3 szerint
Környezeti működési hőmérséklet: -10...50 °C
Tárolási hőmérséklet: -25...70 °C
Üzemi tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m 100 méterenként 1% áramcsökkentéssel
Rezgésállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Szabványok: IEC 61800-3
Méretek
Méretek mm-ben: a=140, b=235, c=50, G=120, H=215, Ø=4,5
Méretek hüvelykben: a=5,51, b=9,25, c=1,97, G=4,72, H=8,46, Ø=0,18
