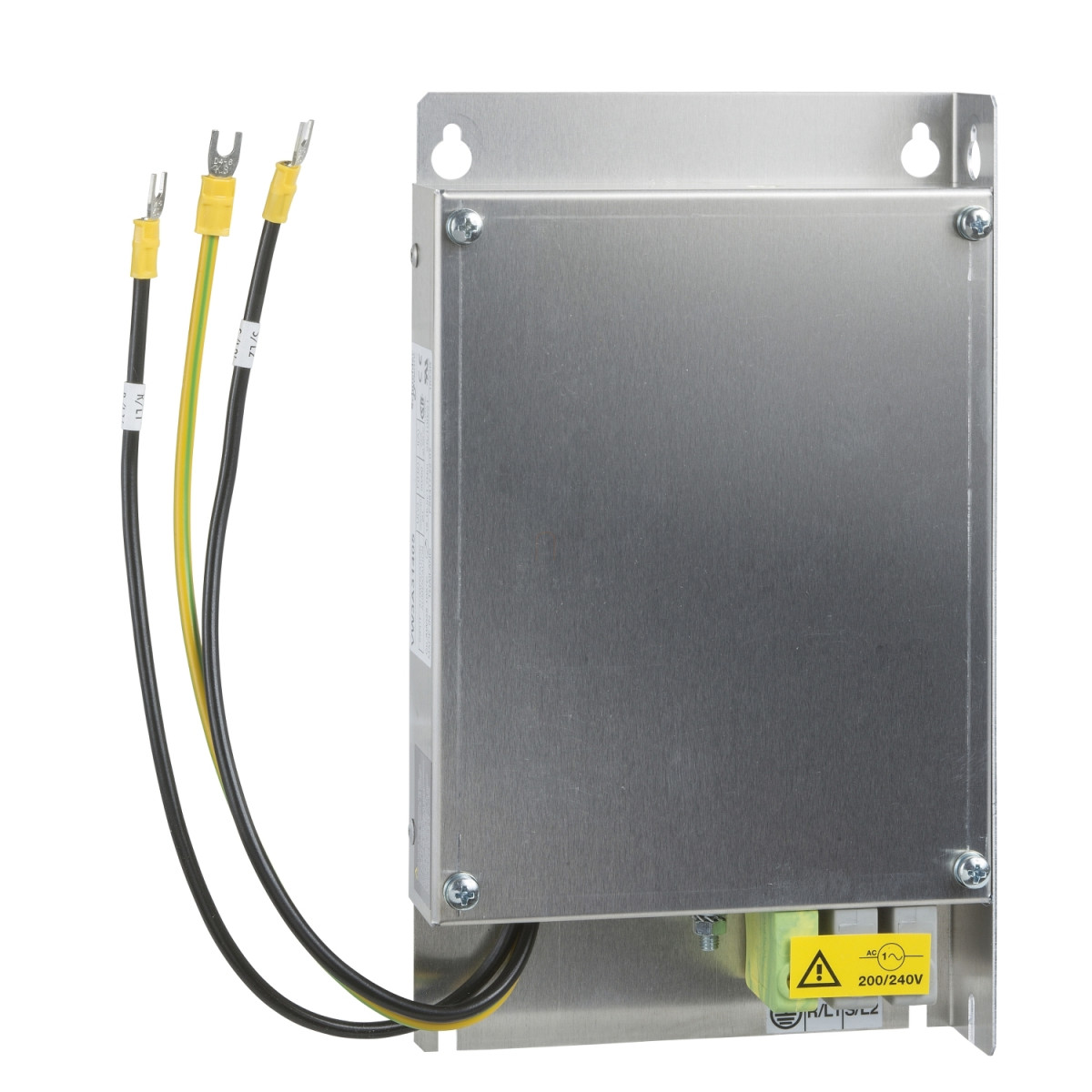

A Schneider Electric VW3A31405 egy fejlett EMC bemeneti szűrő, amelyet kifejezetten a nagyteljesítményű Altivar frekvenciaváltó termékcsalád támogatására fejlesztettek ki. Ez a kiegészítő eszköz 22 A névleges árammal rendelkezik, és egyfázisú, 200-240 V tápellátással működik, ±10% feszültségtűrés mellett. Rendkívül sokoldalú kompatibilitást kínál, hiszen számos Altivar és Lexium sorozattal együttműködik, beleértve az Altivar 312, Altivar 312 Solar, Altivar 31C, és Altivar Machine ATV320 típusokat, valamint több Lexium 05 modellt is.
A VW3A31405 EMC szűrő elsődleges célja a rádiófrekvenciás interferencia (RFI) szűrése, amely jelentősen csökkenti az elektromágneses zajt, és így segít megfelelni a szigorú IEC 61800-3 szabványnak. A szűrő használata révén minimalizálható a frekvenciaváltó környezetre gyakorolt elektromágneses hatása, és biztosítható a rendszer megbízhatóbb, stabilabb működése. A termék 7,5 W hőveszteséggel rendelkezik, ami kifejezetten alacsony értéknek számít ebben a teljesítménykategóriában, ezáltal hozzájárul a teljes rendszer energiahatékonyságához. A maximális földzárlati áram 80 mA 50 Hz frekvencián, ami fontos szempont az elektromos tervezés és védelem kialakítása során.
Ami a fizikai kialakítást illeti, a Schneider Electric VW3A31405 szűrő IP20 védelmi osztályú, míg a felső része IP41 besorolást kapott. Precíz méretezéssel rendelkezik: 140 mm széles, 235 mm magas és 35 mm mély, így kompakt kialakítása lehetővé teszi a rugalmas telepítést. A szűrő két fő telepítési módot támogat: közvetlenül a frekvenciaváltó alá vagy mellé szerelhető, amit részletes szerelési útmutató és ábrák segítenek. A szerelőfuratok 4,5 mm átmérőjűek, 120 x 215 mm-es rögzítési távolsággal. A termék működési hőmérséklet-tartománya -10°C és 50°C között van, míg tároláskor -25°C és 70°C közötti hőmérsékletet tolerál. Kiváló rezgésállóságot biztosít: 1 gn (13-150 Hz frekvenciatartományban) és 1,5 mm csúcstól csúcsig (3-13 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint. Ütésállósága 15 gn 11 ms időtartamra az IEC 60068-2-27 szabványnak megfelelően.
A VW3A31405 kiegészítő EMC szűrő használata különösen ajánlott olyan környezetekben, ahol kritikus a zajszűrés, például érzékeny elektronikai berendezések közelében, lakó- vagy irodai területeken, valamint olyan ipari környezetekben, ahol az elektromágneses kompatibilitás követelmény. A termék tengerszint feletti magassága maximum 1000 méterig garantált áramerősség-csökkentés nélkül, e felett 3000 méterig használható 100 méterenként 1%-os áramerősség-csökkentéssel. A Schneider Electric VW3A31405 bemeneti EMC szűrő egy professzionális megoldás azoknak a mérnököknek és rendszerintegrátoroknak, akik megbízható, hatékony és szabványoknak megfelelő frekvenciaváltó rendszert kívánnak kiépíteni.
Schneider Electric Altivar 31 - VW3A31405 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 1 fázisú, 22A, ATV320 frekvenciaváltóhoz műszaki adatok
Általános információk
Termékcsalád: Altivar
Termék vagy alkatrész típusa: EMC bemeneti szűrő
Kompatibilitás: Altivar 312, Lexium 05, Altivar 312 Solar, Altivar 31C, Altivar Machine ATV320
Termékkompatibilitás: ATV312HU22M2, ATV31CU22M2, LXM05AD28F1, LXM05AD28M2, LXM05BD28F1, LXM05BD28M2, LXM05CD28M2
Frekvenciaváltó kompatibilitás: ATV320...C motor: 2,2 kW, 200...240 V egyfázisú; ATV320...W/ATV320...WS motor: 2,2 kW, 200...240 V egyfázisú
Specifikus alkalmazás: Rádiófrekvenciás zavarszűrő
Elektromos paraméterek
Névleges áram [In]: 22 A
Hőveszteség: 7,5 W (ATV31CU22M2 esetén)
Hálózati fázisok száma: Egyfázisú
Maximális földzárlati áram: 80 mA 50 Hz
Tápfeszültség: 200...240 V
Tűrés: 10%
Fizikai jellemzők
Méretek (mm): 140 x 235 x 35 (szélesség x magasság x mélység)
Méretek (hüvelyk): 5,51 x 9,25 x 1,38 (szélesség x magasság x mélység)
Rögzítési távolság (G x H): 120 x 215 mm (4,72 x 8,46 hüvelyk)
Rögzítőfuratok átmérője: 4,5 mm (0,18 hüvelyk)
Környezeti jellemzők
IP védettségi fokozat: IP20, IP41 (felső rész)
Relatív páratartalom: 0...93% az IEC 68-2-3 szerint
Működési környezeti hőmérséklet: -10...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Működési tengerszint feletti magasság: <= 1000 m áramerősség-csökkentés nélkül, 1000...3000 m 100 méterenként 1% áramerősség-csökkentéssel
Rezgésállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Szabványok
Megfelelőség: IEC 61800-3
Telepítési opciók
A VW3A31405 EMC szűrő kétféleképpen szerelhető fel:
- A frekvenciaváltó alá szerelve
- A frekvenciaváltó mellé szerelve
