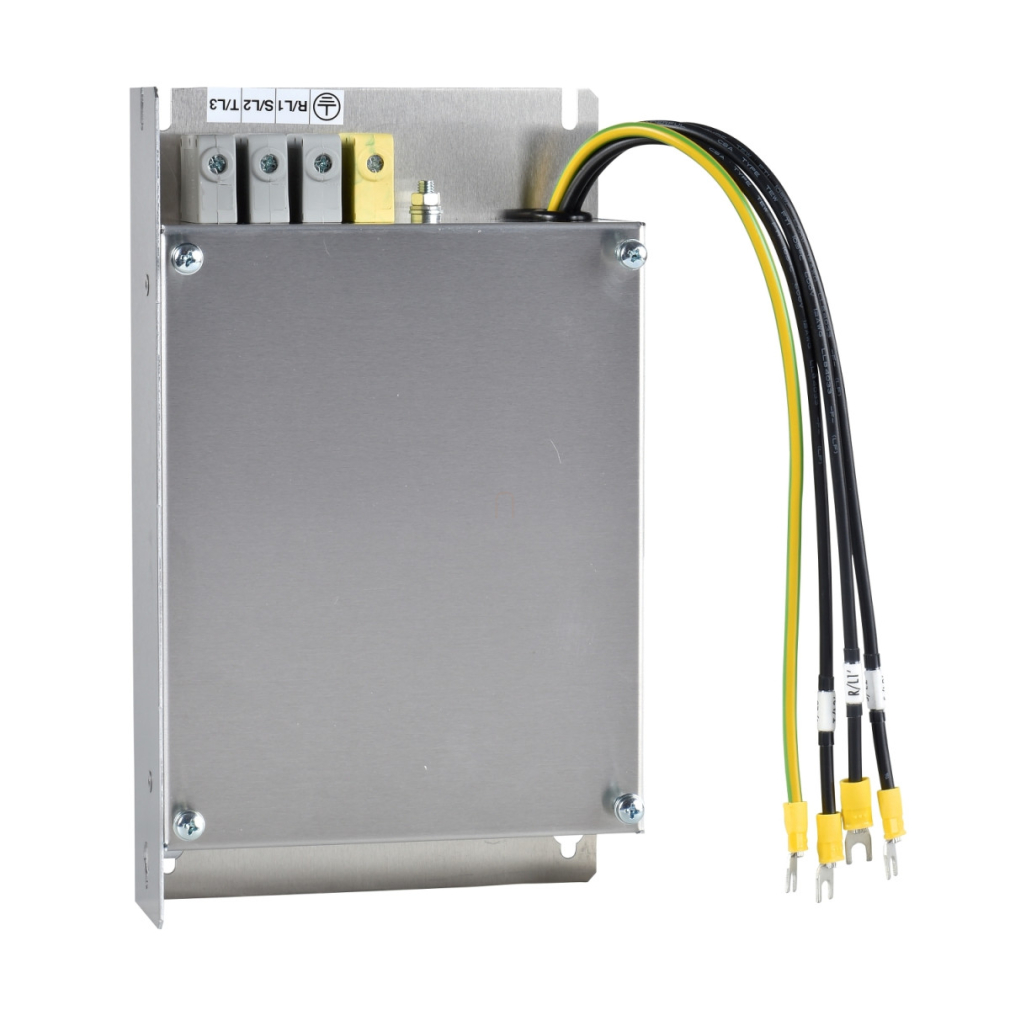

A Schneider Electric VW3A31404 egy kiegészítő EMC bemeneti szűrő, amely kifejezetten 3-fázisú tápellátáshoz készült, 15 A névleges áramerősséggel. Ez a kiegészítő eszköz kiválóan alkalmazható a rádiófrekvenciás interferencia csökkentésére különböző Schneider Electric frekvenciaváltó sorozatokhoz, többek között az Altivar 31C, Altivar 312, Altivar 312 Solar, Altivar Machine ATV320, Lexium 05, Lexium 23 Plus és Altivar 212 típusokhoz.
A VW3A31404 EMC szűrő széles kompatibilitási spektrummal rendelkezik, és számos motorteljesítményhez használható, 0,37 kW-tól egészen 3 kW-ig, különböző feszültségszinteken. Használható többek között a következő eszközökkel: Lexium 23 Plus szervo meghajtó 0,75 kW, 1 kW, 1,5 kW, 2 kW és 3 kW motorokkal, valamint az Altivar 212, 312 és 320 sorozatú hajtások széles választékával. A termék kiemelten alkalmazható az olyan alkalmazási területeken, ahol fontos az elektromágneses kompatibilitás biztosítása, és ahol a rádiófrekvenciás zavarás minimalizálása követelmény.
Műszaki szempontból a VW3A31404 EMC szűrő kiváló teljesítményt nyújt. A termék névleges bemeneti árama 15 A, és működtethető 200-240 V, valamint 380-500 V tápellátási feszültségtartományban, 10% feszültségtoleranciával. A földzárlati áram maximális értéke 15 mA 200-480 V 50 Hz esetén, 13,8 mA 480 V 60 Hz esetén, illetve 6,7 mA 230 V 60 Hz esetén. A termék hőmérsékletvesztesége változó, a használt hajtástípustól függően 0,13 W és 9,9 W között mozog. Az elektromos csatlakozáshoz 10 mm² AWG 6 méretű terminált biztosít, 1,8 Nm meghúzási nyomatékkal. A VW3A31404 háromfázisú hálózatokhoz használható, és IP20 védettséggel rendelkezik, valamint IP41 védettséggel a felső részén.
A VW3A31404 EMC szűrő telepítése rugalmas, a rajzok alapján felszerelhető közvetlenül a hajtás alá vagy a hajtás mellé is. A termék fizikai méretei kompaktak: 107 mm × 195 mm × 42 mm (a × b × c), vagy hüvelykben kifejezve 4,12" × 7,68" × 1,65". A szűrő stabil működésre lett tervezve különböző környezeti feltételek mellett: -10...50 °C üzemi hőmérséklet-tartományban, 0...93% relatív páratartalom mellett, és akár 1000 m tengerszint feletti magasságig teljes teljesítménnyel használható (1000-3000 m között 1%-os áramerősség-csökkentéssel 100 méterenként). A termék ellenáll az 1 gn (f=13...150 Hz) és 1,5 mm csúcstól csúcsig (f=3...13 Hz) vibrációnak az IEC 60068-2-6 szabvány szerint, valamint a 15 gn 11 ms időtartamú ütésnek az IEC 60068-2-27 szabványnak megfelelően. A szűrő megfelel az IEC 61800-3 szabványnak, ami biztosítja a megbízható működést és az elektromágneses kompatibilitást a különféle ipari környezetekben.
Schneider Electric Altivar 31 - VW3A31404 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 3 fázisú, 15A, ATV212 - ATV320 frekvenciaváltóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar
Termék vagy alkatrész típusa: EMC bemeneti szűrő
Kompatibilis sorozatok: Altivar 31C, Lexium 23 Plus, Altivar 312, Altivar 312 Solar, Altivar Machine ATV320, Lexium 05, Altivar 212
Termék speciális alkalmazás: Rádiófrekvenciás interferencia bemeneti szűrő
Elektromos paraméterek
Névleges bemeneti áram: 15 A
Hálózat fázisszáma: Három fázis
Tápellátási feszültség: 200...240 V, 380...500 V
Tűrés: 10 %
Maximális földzárlati áram: 15 mA 200...480 V 50 Hz esetén, 13,8 mA 480 V 60 Hz esetén, 6,7 mA 230 V 60 Hz esetén
Termikus veszteségek: 0,13 W ATV21H075N4 esetén, 0,45 W ATV21HU15N4 esetén, 0,47 W ATV21H075M3X esetén, 0,9 W ATV21HU22N4 esetén, 1,6 W ATV21HU15M3X esetén, 3,3 W ATV21HU22M3X esetén, 9,9 W ATV31HU11M3X esetén
Mechanikai adatok
Elektromos csatlakozás: 10 mm² AWG 6 terminál
Meghúzási nyomaték: 1,8 N.m
Nettó tömeg: 1 kg
Védettség és környezeti jellemzők
IP védettségi fokozat: IP20, IP41 (felső rész)
Relatív páratartalom: 0...93% az IEC 68-2-3 szerint
Üzemi környezeti levegő hőmérséklet: -10...50 °C
Tárolási környezeti levegő hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m 1%-os áramcsökkentéssel 100 m-enként
Rezgésállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Szabványok
Szabványok: IEC 61800-3
Méretek
Méretek mm-ben: a=107, b=195, c=42, G=85, H=180, Ø=4,5
Méretek hüvelykben: a=4,12, b=7,68, c=1,65, G=3,35, H=7,09, Ø=0,18
