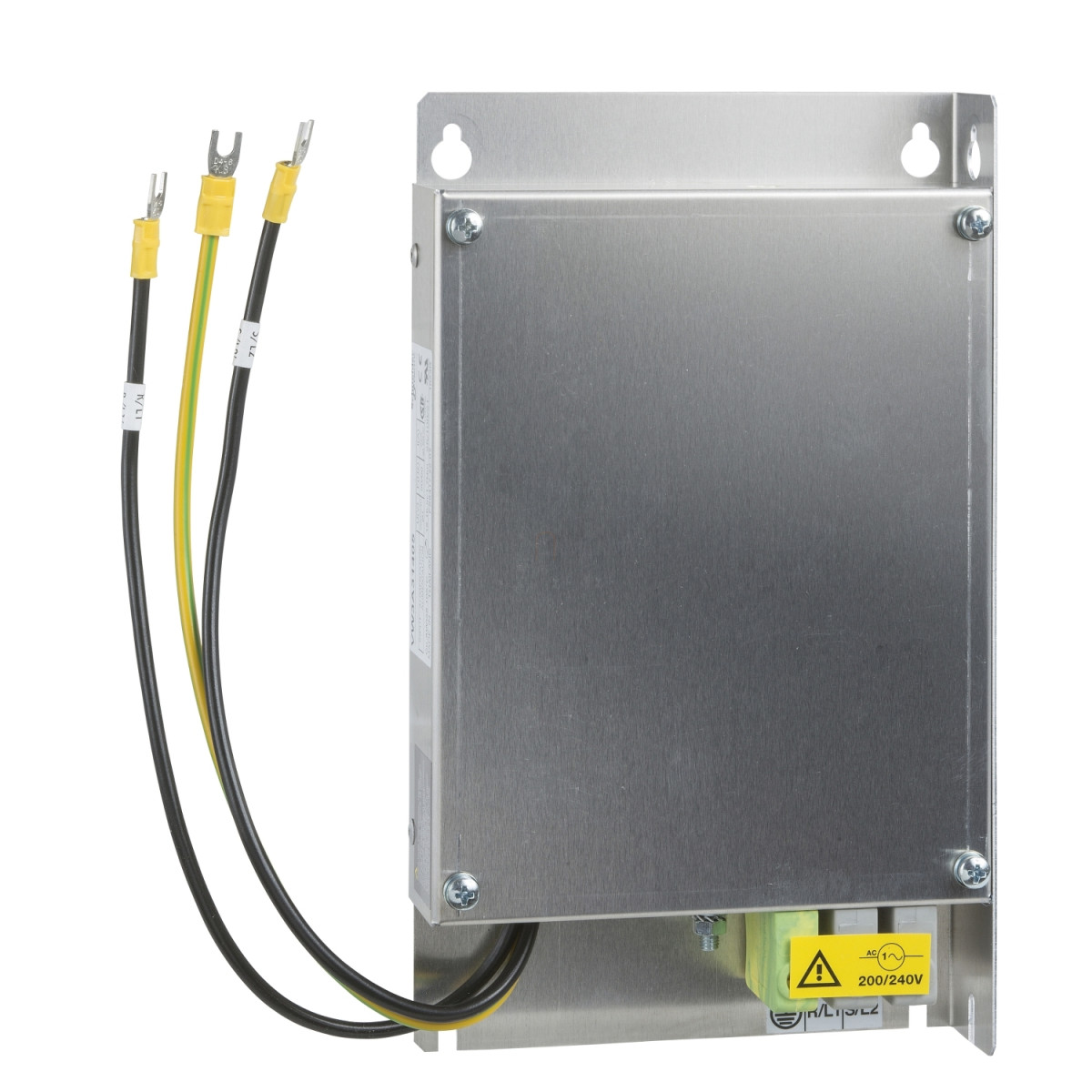

A Schneider Electric VW3A31403 kódjelű terméke egy kiemelkedő minőségű, kiegészítő EMC bemeneti szűrő, amely kifejezetten egyfázisú táplálású frekvenciaváltókhoz lett kifejlesztve. A 16 A névleges áramerősséggel rendelkező szűrő ideális megoldást jelent a rádiófrekvenciás zavarok hatékony csökkentésére ipari környezetben, különösen amikor fontos a megfelelő elektromágneses kompatibilitás biztosítása.
A VW3A31403 modell széles kompatibilitási tartománnyal rendelkezik, így számos Schneider Electric frekvenciaváltó családdal használható együtt. Tökéletesen illeszkedik az Altivar 312, Altivar 31C, Altivar 312 Solar, Altivar Machine ATV320 sorozatokhoz, valamint a Lexium 05 és Lexium 23 Plus szervo meghajtókhoz. A pontos kompatibilitást illetően a termék különböző teljesítményosztályú változatokkal működik együtt, beleértve az 1,1 kW és 1,5 kW-os egyfázisú 200-240 V-os típusokat is. Konkrétan használható többek között az ATV312HU11M2, ATV312HU15M2, ATV31CU11M2, ATV31CU15M2, LXM05AD17F1, LXM05AD17M2, LXM05BD17F1, LXM05BD17M2 és LXM05CD17M2 modellekkel, valamint az ATV320 sorozat megfelelő teljesítményű egyfázisú változataival.
Műszaki jellemzőit tekintve a szűrő 200-240 V-os egyfázisú hálózati feszültségtartományban működik, 10% tűréssel. Névleges áramerőssége 16 A, maximális földzárlati árama 150 mA 50 Hz-en. A termék hőtermelése 6,9 W az ATV31CU11M2 modell esetén. A készülékház védettsége IP20, a felső rész esetében pedig IP41, ami megfelelő védelmet biztosít normál ipari környezetben. A termék relatív páratartalom tűrése 0-93% között van az IEC 68-2-3 szabvány szerint. Működési hőmérséklet-tartománya -10 és +50 °C között, tárolási hőmérséklet-tartománya pedig -25 és +70 °C között van, ami rendkívül rugalmassá teszi a különböző környezeti feltételek mellett. Üzemi tengerszint feletti magasság tekintetében 1000 méterig használható áramcsökkentés nélkül, 1000-3000 méter között pedig 100 méterenként 1%-os áramcsökkentés szükséges.
A fizikai kialakítást tekintve a VW3A31403 kompakt méretekkel rendelkezik: 107 mm széles, 195 mm magas és 35 mm mély, szerelőfuratai 85x180 mm kiosztásban találhatók, 4,5 mm átmérővel. A szűrő telepítése rendkívül rugalmas, kétféle módon is felszerelhető: közvetlenül a frekvenciaváltó alá vagy mellé rögzítve, ahogy azt a termék dokumentációjában található szerelési ábrák is mutatják. A kapcsolási rajz egyértelműen jelöli a bekötési pontokat, ahol a szűrőt a hálózat és a frekvenciaváltó közé kell bekötni az optimális működés érdekében. A termék megfelel az IEC 61800-3 szabványnak, és kiváló ellenállást mutat vibrációval és mechanikai igénybevétellel szemben: 1 gn (13-150 Hz) és 1,5 mm csúcstól-csúcsig (3-13 Hz) rezgésállóság az IEC 60068-2-6 szerint, valamint 15 gn 11 ms ütésállóság az IEC 60068-2-27 szabvány alapján.
Schneider Electric Altivar 31 - VW3A31403 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 1 fázisú, 16A, ATV320 frekvenciaváltóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar
Termék vagy komponens típus: EMC bemeneti szűrő
Kompatibilitás: Lexium 05, Altivar 312, Altivar 31C, Lexium 23 Plus, Altivar 312 Solar, Altivar Machine ATV320
Termékspecifikus alkalmazás: Rádió interferencia bemeneti szűrő
Névleges áram: 16 A
Hőveszteség: 6,9 W ATV31CU11M2 esetén
Hálózati fázisok száma: Egyfázisú
Kompatibilitás
Szervó meghajtó LXM23 motor: 0,75 kW, 1 kW, 1,5 kW
ATV312HU11M2, ATV312HU15M2
ATV31CU11M2, ATV31CU15M2
LXM05AD17F1, LXM05AD17M2
LXM05BD17F1, LXM05BD17M2
LXM05CD17M2
Változtatható sebességű meghajtó ATV320...C motor: 1,1 kW, 200...240 V egyfázisú
Változtatható sebességű meghajtó ATV320...C motor: 1,5 kW, 200...240 V egyfázisú
Változtatható sebességű meghajtó ATV320...W/ATV320...WS motor: 1,1 kW, 200...240 V egyfázisú
Változtatható sebességű meghajtó ATV320...W/ATV320...WS motor: 1,5 kW, 200...240 V egyfázisú
Kiegészítő információk
Maximális földzárlati áram: 150 mA 50 Hz
Tápfeszültség: 200...240 V
Tűrés: 10 %
Környezeti feltételek
IP védettségi szint: IP20, IP41 (felső rész)
Relatív páratartalom: 0...93 % az IEC 68-2-3 szerint
Működési környezeti hőmérséklet: -10...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m áramcsökkentéssel 1 % per 100 m
Rezgésállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól-csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Szabványok: IEC 61800-3
Méretek és telepítés
Méretek mm-ben: szélesség 107, magasság 195, mélység 35, G 85, H 180, Ø 4,5
Méretek hüvelykben: szélesség 4,12, magasság 7,68, mélység 1,38, G 3,35, H 7,09, Ø 0,18
