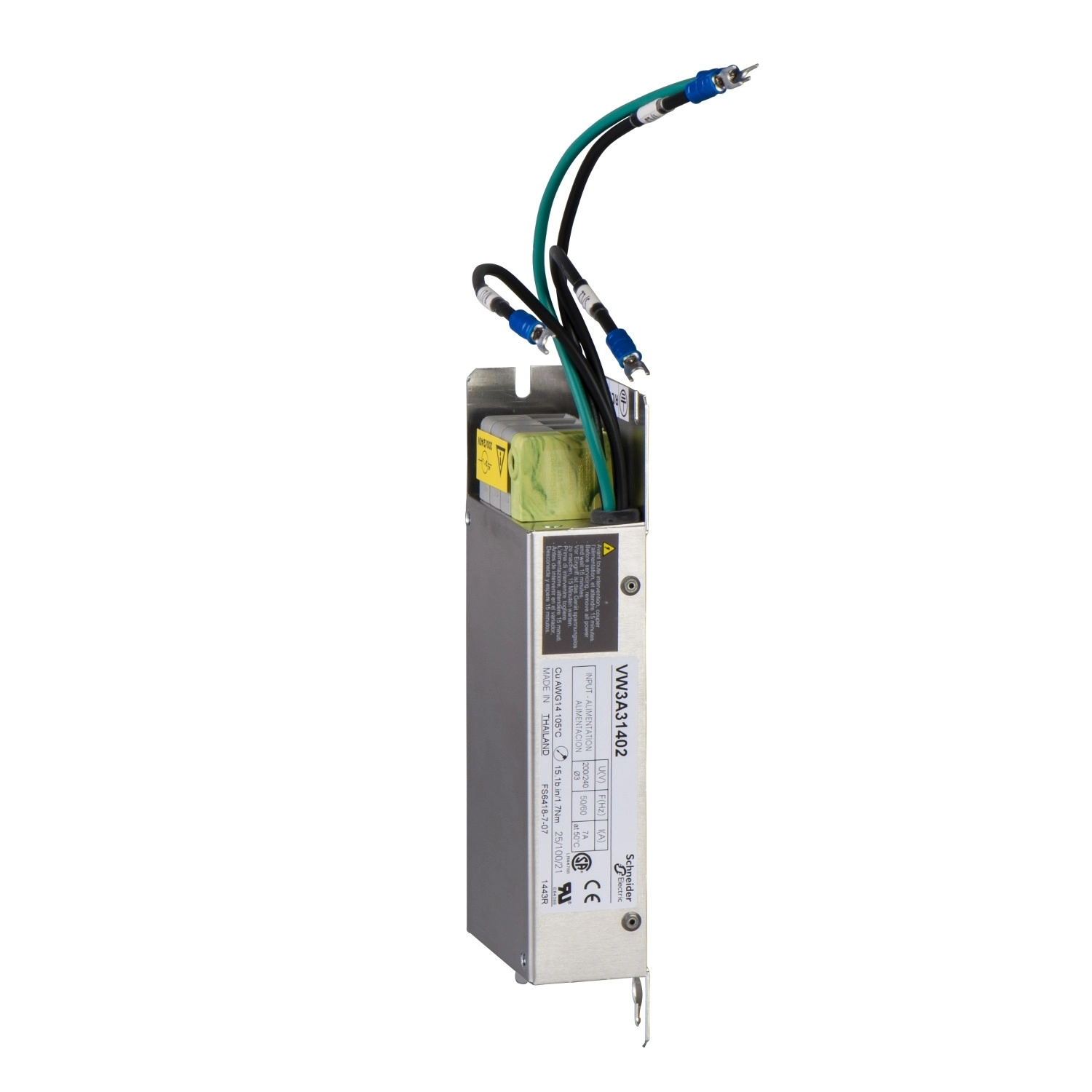

A Schneider Electric VW3A31402 egy kiemelkedő minőségű kiegészítő EMC bemeneti szűrő, amely kifejezetten a frekvenciaváltók elektromágneses kompatibilitásának javítására lett tervezve. Ez a szűrő tökéletes megoldást kínál a rádiófrekvenciás interferenciák hatékony csökkentésére ipari környezetben, biztosítva ezzel a zavarmentes működést és a vonatkozó szabványoknak való megfelelést.
A VW3A31402 EMC szűrő elsősorban az Altivar termékcsaládokkal kompatibilis, beleértve az Altivar 312, Altivar 312 Solar, Altivar Machine ATV320 sorozatokat, valamint a Lexium 05 hajtásokat. A szűrő ideálisan használható kisebb teljesítményű alkalmazásokhoz, ahol 200-240 V háromfázisú tápellátással működő, maximum 0,75 kW motorteljesítményű frekvenciaváltókkal dolgozunk. A termék részletes kompatibilitási listája tartalmazza az ATV312H018M3, ATV312H037M3, ATV312H055M3, ATV312H075M3, LXM05AD10M3X és LXM05BD10M3X típusokat, valamint az ATV320 sorozat 0,18 kW, 0,37 kW, 0,55 kW és 0,75 kW teljesítményű, háromfázisú 200-240 V-os változatait.
A szűrő névleges árama 7 A, ami megfelelő tartalékot biztosít a csatlakoztatott eszközök számára. A termék tervezésekor a fokozott üzembiztonság és a hosszú élettartam volt a fő szempont, amit a robusztus kivitel és a gondosan megválasztott alkatrészek biztosítanak. A hőtermelése rendkívül alacsony, mindössze 2,6 W az ATV31H018M3X frekvenciaváltóval való használat esetén, ami energiahatékony működést eredményez. A tápfeszültség-tartomány 200-240 V között van, 10% tűréssel, így megfelelő rugalmasságot biztosít a különböző telepítési körülmények között. A maximális földszivárgási áram 7 mA 50 Hz-en, ami megfelel a biztonsági előírásoknak.
A termék védettségi szintje IP20, a felső részen pedig IP41, így megfelelő védelmet nyújt por és nedvesség ellen, miközben biztosítja a szükséges szellőzést. Működési hőmérséklet-tartománya -10 és +50 °C között van, míg tároláskor a -25 és +70 °C közötti tartományt tolerálja. Relatív páratartalom szempontjából 0-93% között használható az IEC 68-2-3 szabványnak megfelelően. A szűrő maximum 1000 méteres tengerszint feletti magasságig használható áramcsökkentés nélkül, 1000-3000 méter között pedig 100 méterenként 1%-os áramcsökkentés ajánlott. Rezgésállósága kiemelkedő: 1,5 mm csúcstól-csúcsig 3-13 Hz között és 1 g 13-150 Hz között az IEC 60068-2-6 szerint, míg ütésállósága 15 g 11 ms-ig az IEC 60068-2-27 szabványnak megfelelően. A termék az IEC 61800-3 szabvány előírásait teljesíti.
A VW3A31402 EMC szűrő kompakt méretekkel rendelkezik: szélessége 72 mm, magassága 195 mm, mélysége pedig 37 mm, rögzítési távolsága 52 mm (szélesség) és 180 mm (magasság), a rögzítőfuratok átmérője 4,5 mm. A szűrő felszerelhető közvetlenül a frekvenciaváltó alá vagy mellé, a mellékelt szerelési útmutatók és ábrák szerint. A termékhez részletes bekötési rajz is tartozik, amely egyértelműen mutatja a háromfázisú tápellátás, a szűrő, a frekvenciaváltó és a motor közötti kapcsolatokat, megkönnyítve ezzel a szakszerű telepítést és üzembe helyezést.
Schneider Electric Altivar 31 - VW3A31402 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 3 fázisú, 7A, ATV320 frekvenciaváltóhoz műszaki adatok
Általános jellemzők
Termékcsalád: Altivar
Termék típusa: EMC bemeneti szűrő
Kompatibilitás: Lexium 05, Altivar 312 Solar, Altivar 312, Altivar Machine ATV320
Termék kompatibilitás: ATV312H018M3, ATV312H037M3, ATV312H055M3, ATV312H075M3, LXM05AD10M3X, LXM05BD10M3X, valamint ATV320 sorozat 0,18 kW, 0,37 kW, 0,55 kW és 0,75 kW teljesítményű, háromfázisú 200-240 V-os változatok
Alkalmazás: Rádiófrekvenciás interferencia szűrő
Villamos jellemzők
Névleges áram: 7 A
Hőtermelés: 2,6 W ATV31H018M3X esetén
Hálózati fázisok száma: Háromfázisú
Maximális földszivárgási áram: 7 mA 50 Hz-en
Tápfeszültség: 200-240 V
Tűrés: 10%
Környezeti feltételek
IP védettség: IP20, IP41 (felső rész)
Relatív páratartalom: 0-93% az IEC 68-2-3 szerint
Működési hőmérséklet-tartomány: -10...50 °C
Tárolási hőmérséklet-tartomány: -25...70 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m 100 méterenként 1% áramcsökkentéssel
Rezgésállóság: 1 g (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól-csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 g 11 ms-ig az IEC 60068-2-27 szerint
Szabványok: IEC 61800-3
Méretek
Szélesség (a): 72 mm / 2,83 hüvelyk
Magasság (b): 195 mm / 7,68 hüvelyk
Mélység (c): 37 mm / 1,46 hüvelyk
Rögzítési szélesség (G): 52 mm / 2,05 hüvelyk
Rögzítési magasság (H): 180 mm / 7,09 hüvelyk
Rögzítőfurat átmérő (Ø): 4,5 mm / 0,18 hüvelyk
