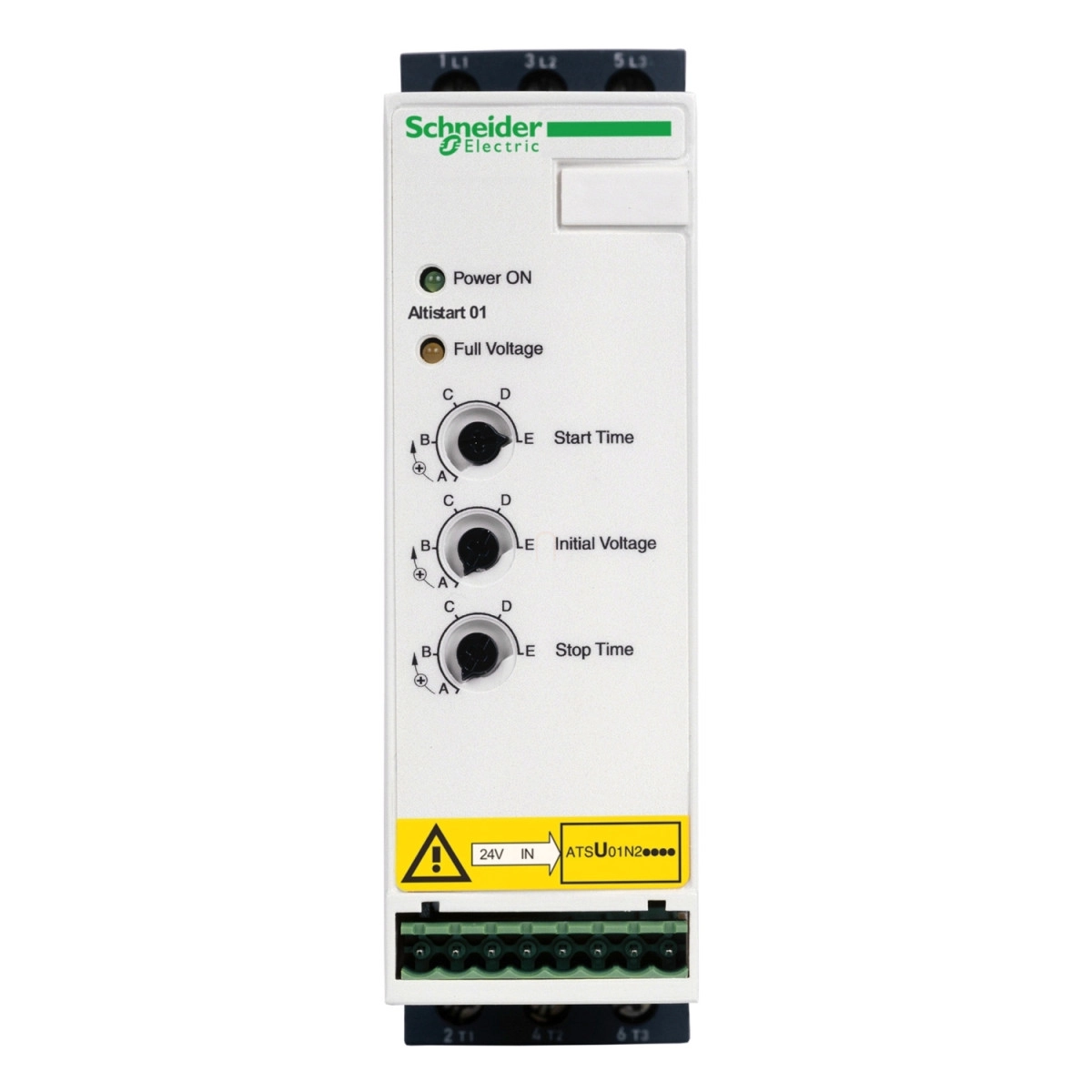

A Schneider Electric Altistart U01 sorozatú lágyindító (ATSU01N232LT) egy innovatív megoldás aszinkron motorok irányítására, amely különösen előnyös a kíméletes indítási és leállítási folyamatok biztosításához. Ez a kompakt eszköz a TeSys U termékcsaláddal való integrációra van optimalizálva, amely jelentősen növeli a motor vezérlési rendszer hatékonyságát és rugalmasságát.
Az ATSU01N232LT modell 32A-es névleges árammal és 200-480V közötti háromfázisú tápfeszültséggel rendelkezik, amely lehetővé teszi 7,5-15kW teljesítményű aszinkron motorok működtetését. A készülék 400V-on maximum 15kW, 230V-on pedig 7,5kW teljesítményű motorok vezérlésére alkalmas. Lóerőben kifejezve ez 460V-on 20LE, míg 230V-on 10LE maximális motorteljesítménynek felel meg. A lágyindító feszültségrámpás indítási módot alkalmaz, amely jelentősen csökkenti a motor indítási áramfelvételét és az ezzel járó mechanikai terhelést.
A készülék számos fejlett funkcióval rendelkezik, beleértve az integrált bypass-t, amely minimalizálja a hőveszteséget normál üzem közben. A normál működés során a teljesítmény-disszipáció mindössze 2,5W teljes terhelésnél, amely rendkívül energiahatékonnyá teszi a berendezést. Az indítási folyamat 1-10 másodperc között állítható, és a felhasználó az indítási nyomatékot a közvetlen hálózati indításhoz képest 30-80% között szabályozhatja. Hasonlóképpen, a lassítási idő is 1-10 másodperc között állítható, ami fokozott rugalmasságot biztosít a különböző alkalmazási környezetekben.
Az ATSU01N232LT vezérlőáramköre 24V DC tápfeszültséget igényel (±10% tűréssel). A készülék három logikai bemenettel (LI1, LI2, BOOST) rendelkezik, amelyek a leállítási, indítási és indításkori nyomatéknövelési funkciókért felelősek. Ezenkívül egy nyitott kollektoros logikai kimenet (LO1) jelzi az indítási folyamat végét, valamint egy relékimenet (R1A, R1C NO) is rendelkezésre áll. A készülék galvanikus leválasztást biztosít a teljesítmény- és vezérlőáramkörök között, ami növeli a rendszer biztonságát és megbízhatóságát.
Az ATSU01N232LT lágyindító IP20 védettségi fokozattal rendelkezik, és -10°C és +40°C közötti környezeti hőmérsékleten működtethető derating nélkül. 40-50°C közötti hőmérsékleten 2% áramcsökkentés szükséges °C-onként. A készülék méretei: 314 mm magasság, 45 mm szélesség és 170 mm mélység, így könnyen beépíthető a legtöbb vezérlőszekrénybe. A Schneider Electric ATSU01N232LT lágyindító rendkívül hasznos eszköz olyan alkalmazásokban, ahol fontos a motor kíméletes indítása és leállítása, mint például szállítószalagok, szivattyúk, kompresszorok vagy egyéb ipari berendezések esetén.
Schneider Electric Altistart 01 - ATSU01N232LT - lágyindító / lágyleállító U - hoz, 32A, 15kW, 3f, 200...480VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Altistart U01 és TeSys U
Eszköz típusa: Lágyindító
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Egyszerű gépek
Eszköz rövid neve: ATSU01
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 200...480 V - 10...10 %
Teljesítményadatok
Motorteljesítmény: 15 kW, 3 fázis 400 V-on
7,5 kW, 3 fázis 230 V-on
Motorteljesítmény LE-ben: 10 LE, 3 fázis 230 V-on
20 LE, 3 fázis 460 V-on
Lágyindító névleges árama: 32 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 100 mA
Indítási mód: Indítás feszültségrámpával
Teljesítmény disszipáció: 2,5 W teljes terhelésnél és az indítás végén
322,5 W átmeneti állapotban
Kiegészítő tulajdonságok
Szerelési stílus: Hűtőbordával
Elérhető funkciók: Integrált bypass
Tápfeszültség határok: 180...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőáramkör feszültsége: 24 V DC +/- 10 %
Működési paraméterek
Indítási idő: 1-től 10 s-ig állítható
1 s / 50
10 s / 5
5 s / 10
Lassítási idő: 1-től 10 s-ig állítható
Indítási nyomaték: 30...80 % a közvetlenül hálózatra kapcsolt motor indítási nyomatékához képest
Be- és kimenetek
Diszkrét bemeneti típus: Logikai (LI1, LI2, BOOST) leállítás, indítás és indításkori erősítés funkciók <= 8 mA 27 kOhm
Diszkrét bemeneti feszültség: 24...40 V
Bemenet-kimenet szigetelés: Galvanikus a teljesítmény és a vezérlés között
Diszkrét kimeneti áram: 2 A DC-13
3 A AC-15
Diszkrét kimenet típusa: Nyitott kollektoros logikai LO1 indítás vége jel
Relékimenetek: R1A, R1C NO
Fizikai jellemzők
Kijelző típusa: 1 LED (zöld) az indító bekapcsolt állapotát jelzi
1 LED (sárga) a névleges feszültség elérését jelzi
Meghúzási nyomaték: 1,9...2,5 N.m
0,5 N.m
Működési helyzet: Függőleges +/- 10 fok
Magasság: 314 mm
Szélesség: 45 mm
Mélység: 170 mm
Környezeti adatok
IP védettségi fokozat: IP20
Szennyezési fokozat: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13...150 Hz) az EN/IEC 60068-2-6 szerint
1,5 mm csúcstól csúcsig (f= 3...13 Hz) az EN/IEC 60068-2-6 szerint
Lökésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Működési környezeti hőmérséklet: -10...40 °C (derating nélkül)
40...50 °C (2 % áramcsökkentés/°C)
Tárolási környezeti hőmérséklet: -25...70 °C az EN/IEC 60947-4-2 szerint
Üzemeltetési magasság: <= 1000 m derating nélkül
> 1000 m 2,2 %-os áramcsökkentéssel 100 m-enként
Szabványok és tanúsítványok
Termék tanúsítványok: UL, CCC, CSA, C-Tick
Szabványok: EN/IEC 60947-4-2
