Az Altistart U01 lágyindító és lágyleállító eszköz tökéletes megoldást kínál aszinkron motorok irányításához, különösen egyszerű gépi alkalmazásokban. A Schneider Electric ATSU01N222LT típusú készüléke a TeSys U sorozat részeként kompakt kialakítással és kiváló teljesítménnyel rendelkezik, amely megkönnyíti a különböző ipari alkalmazások motorvezérlését.
A készülék 3 fázisú, 200-480V-os tápfeszültség tartományban használható, -10%-tól +10%-ig terjedő tűréssel. Teljesítménye széles tartományban mozog: 400V-on 7,5-11 kW, 230V-on 4-5,5 kW teljesítményű aszinkron motorok működtetésére alkalmas. Az IcL indítóáram 22A, és AC-53B felhasználási kategóriába tartozik az EN/IEC 60947-4-2 szabvány szerint. Az eszköz alapfunkciója a feszültségrampos indítás, amely 30-80%-os indítónyomatékot biztosít a közvetlenül hálózatra kötött motorhoz képest. Az indítási idő 1-10 másodperc között állítható, csakúgy mint a lassítási idő. A vezérlőfeszültség 24V DC, amely galvanikusan el van választva a teljesítményi résztől.
Az ATSU01N222LT lágyindító különleges jellemzője az integrált bypass funkció, amely csökkenti a hőveszteséget a normál üzemi működés során. A teljes terhelésnél és az indítás végén a teljesítményfogyasztás mindössze 2,5W, míg átmeneti állapotban 222,5W. A készülék két állapotjelző LED-del rendelkezik: zöld a bekapcsolt állapot és sárga a névleges feszültség elérésének jelzésére. A logikai bemenetek (LI1, LI2, BOOST) segítségével stop, run és indításkori boost funkciók vezérelhetők, míg a nyitott kollektoros logikai kimenet (LO1) jelzi az indítás végét.
A Schneider Electric ATSU01N222LT robosztus kialakítású, IP20 védettséggel rendelkezik, és széles hőmérsékleti tartományban használható: -10°C és +40°C között teljes terheléssel, 40°C és 50°C között pedig 2% fokozatonkénti áramerősség-csökkentéssel. Működési magassága 1000 méterig korlátlan, e felett pedig 100 méterenként 2,2%-os áramcsökkentéssel üzemeltethető. A készülék elektromágneses kompatibilitás szempontjából is kiváló, megfelel a vonatkozó szabványoknak, és számos tanúsítvánnyal rendelkezik (CE, C-Tick, CSA, UL, CCC). Az ATSU01N222LT méretei: 314 mm magas, 45 mm széles és 170 mm mély, súlya mindössze 0,49 kg, ami rendkívül kompakt megoldást jelent a kapcsolószekrényben.

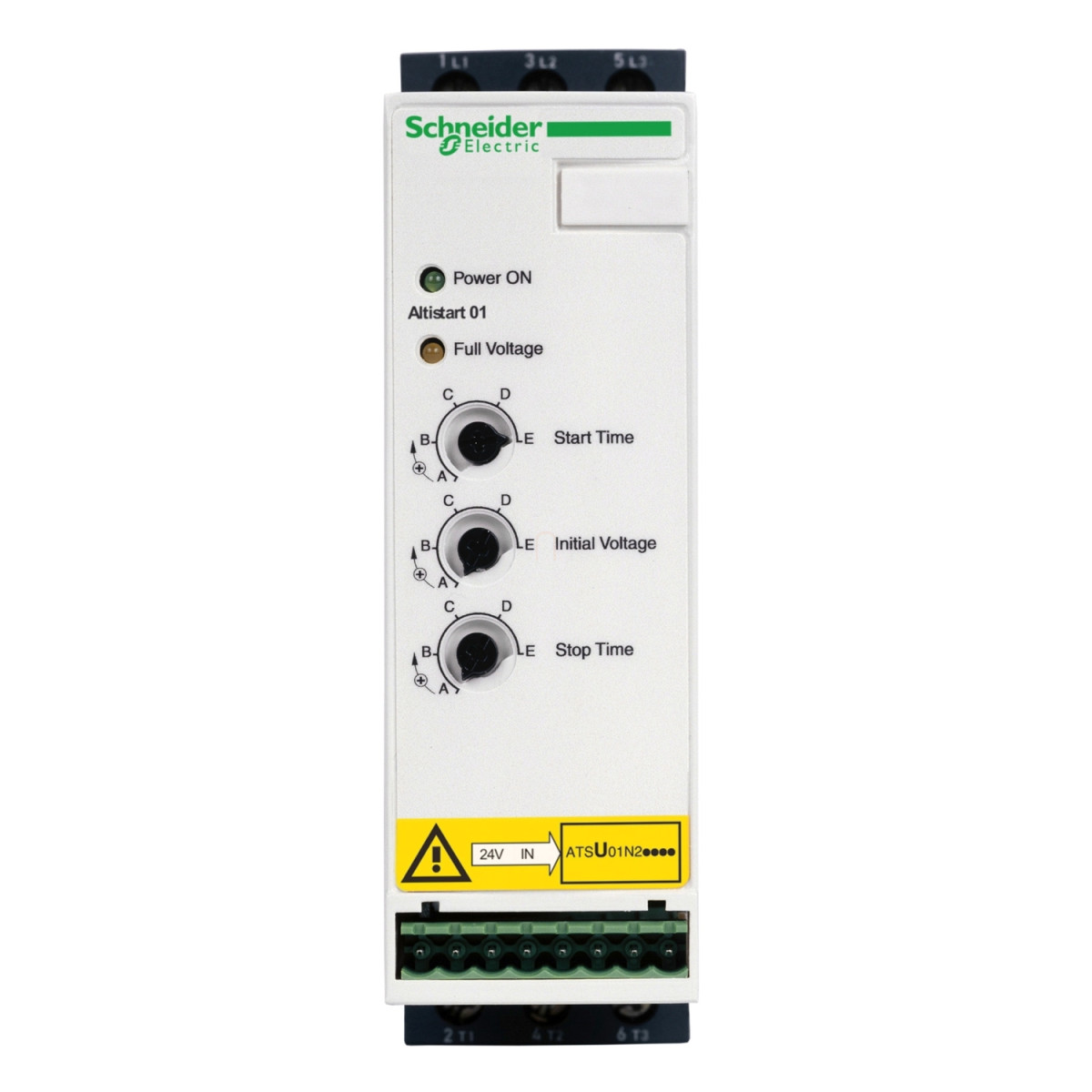

Schneider Electric Altistart 01 - ATSU01N222LT - lágyindító / lágyleállító U - hoz, 22A, 11kW, 3f, 200...480VAC műszaki adatok
Fő tulajdonságok
Termékcsalád: Altistart U01 és TeSys U
Termék vagy összetevő típusa: Lágyindító
Termék rendeltetése: Aszinkron motorokhoz
Termék különleges alkalmazása: Egyszerű gép
Eszköz rövid neve: ATSU01
Hálózat fázisainak száma: 3 fázis
Névleges tápfeszültség: 200-480 V, -10...10%
Motorteljesítmény: 11 kW, 3 fázis 400 V-on; 4 kW, 3 fázis 230 V-on; 7,5 kW, 3 fázis 400 V-on; 5,5 kW, 3 fázis 230 V-on
Motorteljesítmény (lóerő): 5 LE, 3 fázis 230 V-on; 7,5 LE, 3 fázis 230 V-on; 10 LE, 3 fázis 460 V-on; 15 LE, 3 fázis 460 V-on
IcL indítóáram: 22 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 100 mA
Indítási típus: Feszültségrampos indítás
Teljesítményfogyasztás: 2,5 W teljes terhelésnél és az indítás végén; 222,5 W átmeneti állapotban
Kiegészítő funkciók
Összeszerelési stílus: Hűtőbordával
Rendelkezésre álló funkció: Integrált bypass
Tápfeszültség határértékek: 180-528 V
Hálózati frekvencia: 50-60 Hz, -5...5%
Kimeneti feszültség: <= tápfeszültség
Vezérlőáramkör feszültsége: 24 V DC +/- 10%
Indítási idő: Állítható 1-10 másodperc között
Lassítási idő: Állítható 1-10 másodperc között
Indítási nyomaték: 30-80% a közvetlenül a hálózatra csatlakoztatott motor indítási nyomatékához képest
Diszkrét bemenet-kimenet jellemzők
Diszkrét bemenet típusa: Logikai (LI1, LI2, BOOST) stop, run és indításkori boost funkciók, <= 8 mA, 27 kOhm
Bemenet-kimenet elkülönítés: Galvanikus a teljesítmény és a vezérlés között
Diszkrét kimeneti áram: 2 A DC-13, 3 A AC-15
Diszkrét kimenet típusa: Nyitott kollektoros logikai LO1, indítás vége jelzés; Relé kimenetek R1A, R1C NO
Megjelenítés típusa: 1 LED (zöld) a bekapcsolt indítóhoz; 1 LED (sárga) a névleges feszültség eléréséhez
Fizikai jellemzők
Magasság: 314 mm
Szélesség: 45 mm
Mélység: 170 mm
Nettó súly: 0,49 kg
Motorteljesítmény-tartomány AC-3: 4-6 kW 200-240 V 3 fázisnál; 7-11 kW 380-440 V 3 fázisnál
Környezeti feltételek
IP védettségi fokozat: IP20
Szennyezettségi fok: 2, megfelel az EN/IEC 60947-4-2 szabványnak
Rezgésállóság: 1 gn (f= 13-150 Hz) az EN/IEC 60068-2-6 szerint; 1,5 mm csúcstól csúcsig (f= 3-13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5-95% kondenzáció vagy csepegő víz nélkül, az EN/IEC 60068-2-3 szerint
Környezeti levegőhőmérséklet működés közben: -10-40°C (csökkentés nélkül); 40-50°C (2% áramerősség-csökkentés °C-onként)
Üzemeltetési magasság: <= 1000 m csökkentés nélkül; > 1000 m 100 méterenként 2,2% áramerősség-csökkentéssel
