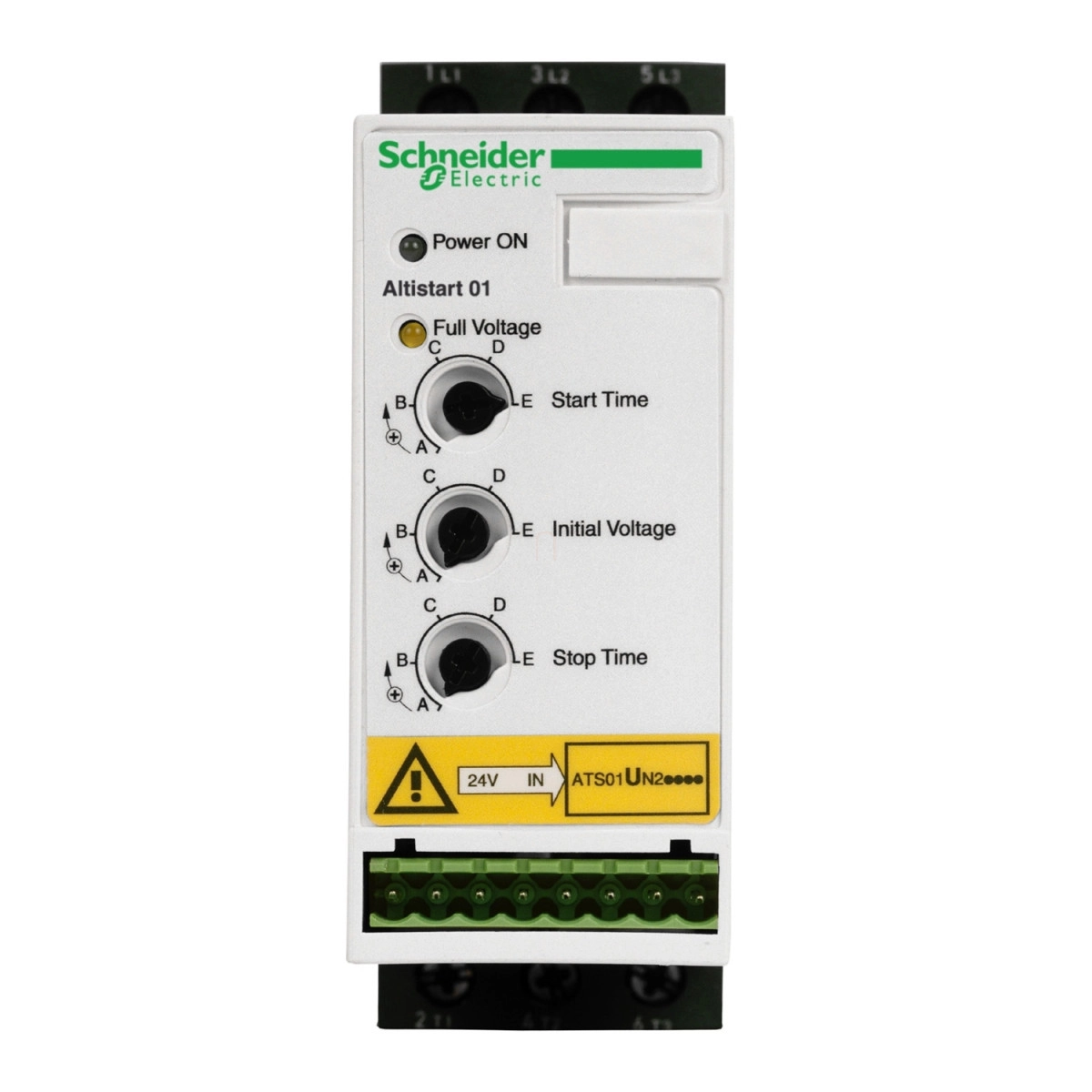

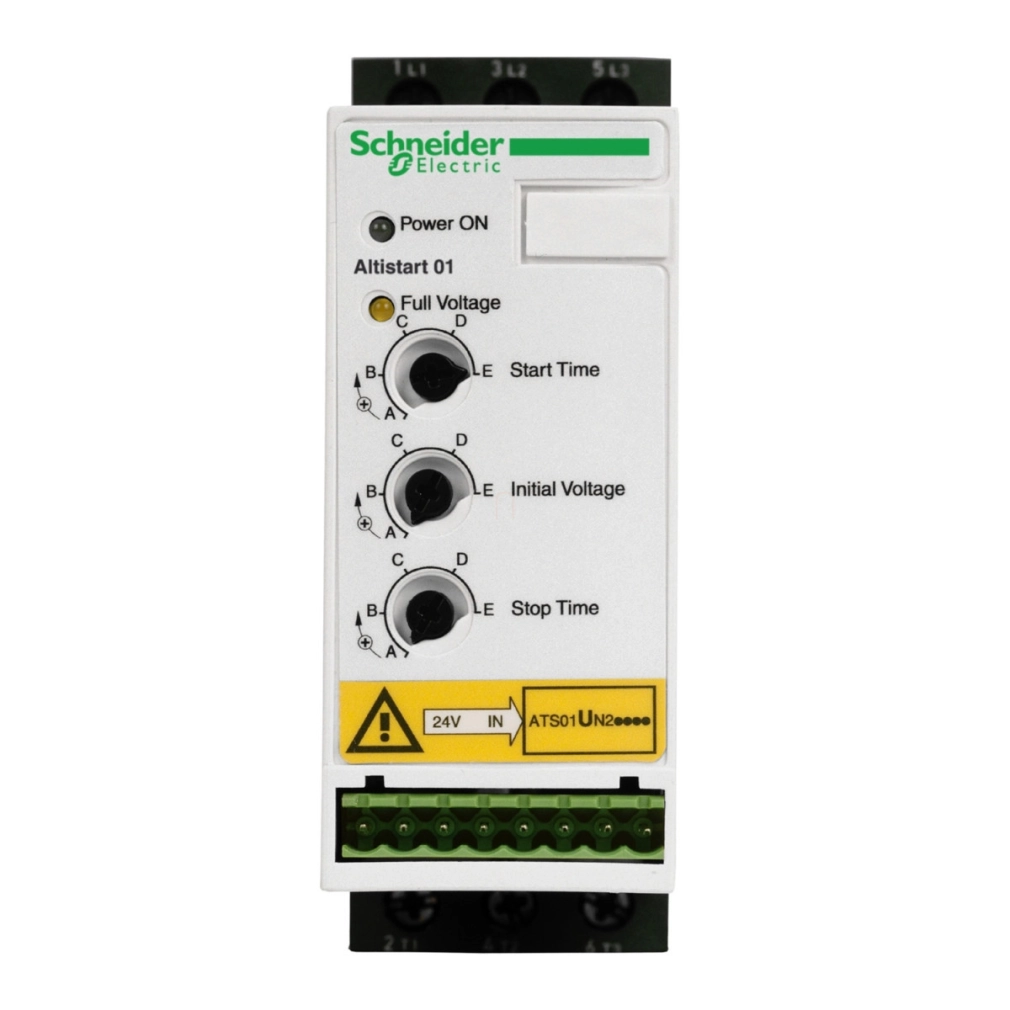

Az Altistart U01 sorozatú, Schneider Electric ATSU01N209LT típusú lágyindító egy professzionális megoldás aszinkron motorok kíméletes indítására és leállítására. Ez a TeSys U termékcsaládhoz illeszthető eszköz 200-480V feszültségtartományban működik és maximum 4kW teljesítményű háromfázisú motorok vezérlésére alkalmas. Az ATSU01N209LT modell különösen előnyös egyszerű gépekhez, ahol fontos a kíméletes indítás és leállítás.
A készülék 9A-es névleges áramerősséggel rendelkezik, és feszültség-rámpa típusú indítást biztosít, amely jelentősen csökkenti az indítási áramlökést és a mechanikai igénybevételt. Az indítási nyomaték a közvetlen hálózati indítás 30-80%-a között állítható, így optimálisan illeszthető a különböző alkalmazási területekhez. A beállítható indítási idő 1-10 másodperc között változtatható, csakúgy, mint a lassítási idő, ami szintén 1-10 másodperc között szabályozható.
Az ATSU01N209LT lágyindító 24V DC vezérlőfeszültséggel működik, és galvanikus leválasztással rendelkezik a teljesítmény- és vezérlőkörök között. A készülék többféle beépített funkcióval rendelkezik, mint például az integrált bypass, amely csökkenti az üzem közbeni hőtermelést. A termék többféle bekötési módot támogat, beleértve a 2-vezetékes és 3-vezetékes automatikus vezérlést, valamint választható lassítással vagy anélkül is üzemeltethető. A működési állapot jelzéséhez egy zöld LED szolgál a tápfeszültség jelzésére, valamint egy sárga LED jelzi a névleges feszültség elérését.
Az eszköz rendkívül rugalmas vezérlési lehetőségeket kínál három logikai bemenettel (LI1, LI2, BOOST), amelyek stop, run és indítási boost funkciókat látnak el. Emellett rendelkezik egy logikai kimenettel (LO1), amely az indítás végét jelzi, valamint egy relé kimenettel (R1A, R1C). A termék -10 és +40°C közötti környezeti hőmérsékleten üzemelhet áramkorlátozás nélkül, 40-50°C között pedig 2%-os áramkorlátozás szükséges fokonként. IP20-as védettségi fokozattal rendelkezik, és megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-4-2 előírásainak.
Az ATSU01N209LT kompakt méretekkel rendelkezik (234 mm magas, 45 mm széles és 150 mm mély), ami megkönnyíti a telepítését szekrényekben vagy szűk helyeken. A szerelési pozíció függőleges, ±10 fokos eltéréssel. A termék magas minőségét a Schneider Electric számos tanúsítványa is igazolja, mint az UL, CSA, CCC és a CE jelölések. Különleges előnye még, hogy telepíthető szimmetrikus (35 mm-es) sínre, és kombinálható a TeSys U termékcsalád egyéb elemeivel is, így egy integrált motorvédelmi és -vezérlési megoldást biztosít.
Schneider Electric Altistart 01 - ATSU01N209LT - lágyindító / lágyleállító U - hoz, 9A, 4kW, 3f, 200...480VAC műszaki adatok
Fő jellemzők
Termékcsalád: Altistart U01 és TeSys U
Termék típus: Lágyindító
Rendeltetés: Aszinkron motorokhoz
Specifikus alkalmazás: Egyszerű gépekhez
Rövid terméknév: ATSU01
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 200...480 V - 10...10 %
Motor teljesítmény kW: 4 kW, 3 fázis 400 V-on / 1.5 kW, 3 fázis 230 V-on
Motor teljesítmény LE: 2 LE, 3 fázis 230 V-on / 5 LE, 3 fázis 460 V-on
Indító névleges áram: 9 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 65 mA
Indítás típusa: Feszültségrámpa indítás
Teljesítményvesztés: 1.5 W teljes terhelésen és indítás végén / 91.5 W átmeneti állapotban
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkció: Integrált bypass
Tápfeszültség határok: 180...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlő áramkör feszültség: 24 V DC +/- 10 %
Indítási idő: 1 s / 100, 5 s / 20, 10 s / 10, állítható 1-10 s között
Lassítási idő: Állítható 1-10 s között
Indítási nyomaték: 30...80 % a közvetlen hálózatra kapcsolt motor indítási nyomatékához képest
Diszkrét bemenet típus: Logikai (LI1, LI2, BOOST) stop, run és indításkori boost funkciókhoz <= 8 mA 27 kOhm
Diszkrét bemenet feszültség: 24...40 V
Bemenet-kimenet szigetelés: Galvanikus a teljesítmény és vezérlés között
Diszkrét kimenet áram: 2 A DC-13, 3 A AC-15
Diszkrét kimenet típus: Nyitott kollektoros logikai LO1 indítás vége jelzés, Relé kimenetek R1A, R1C NO
Kijelző típus: 1 LED (zöld) az indító bekapcsolt állapotához, 1 LED (sárga) a névleges feszültség eléréséhez
Mechanikai jellemzők
Magasság: 234 mm
Szélesség: 45 mm
Mélység: 150 mm
IP védettségi fokozat: IP20
Működési pozíció: Függőleges +/- 10 fok
Működési környezet
Környezeti hőmérséklet működés közben: -10...40 °C (áramkorlátozás nélkül), 40...50 °C (2 %-os áramkorlátozás fokonként)
Tárolási környezeti hőmérséklet: -25...70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m áramkorlátozás nélkül, > 1000 m 2.2 %-os áramkorlátozás 100 méterenként
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Tanúsítványok
Terméktanúsítványok: UL, C-Tick, CSA, CCC
Szabványok: EN/IEC 60947-4-2
