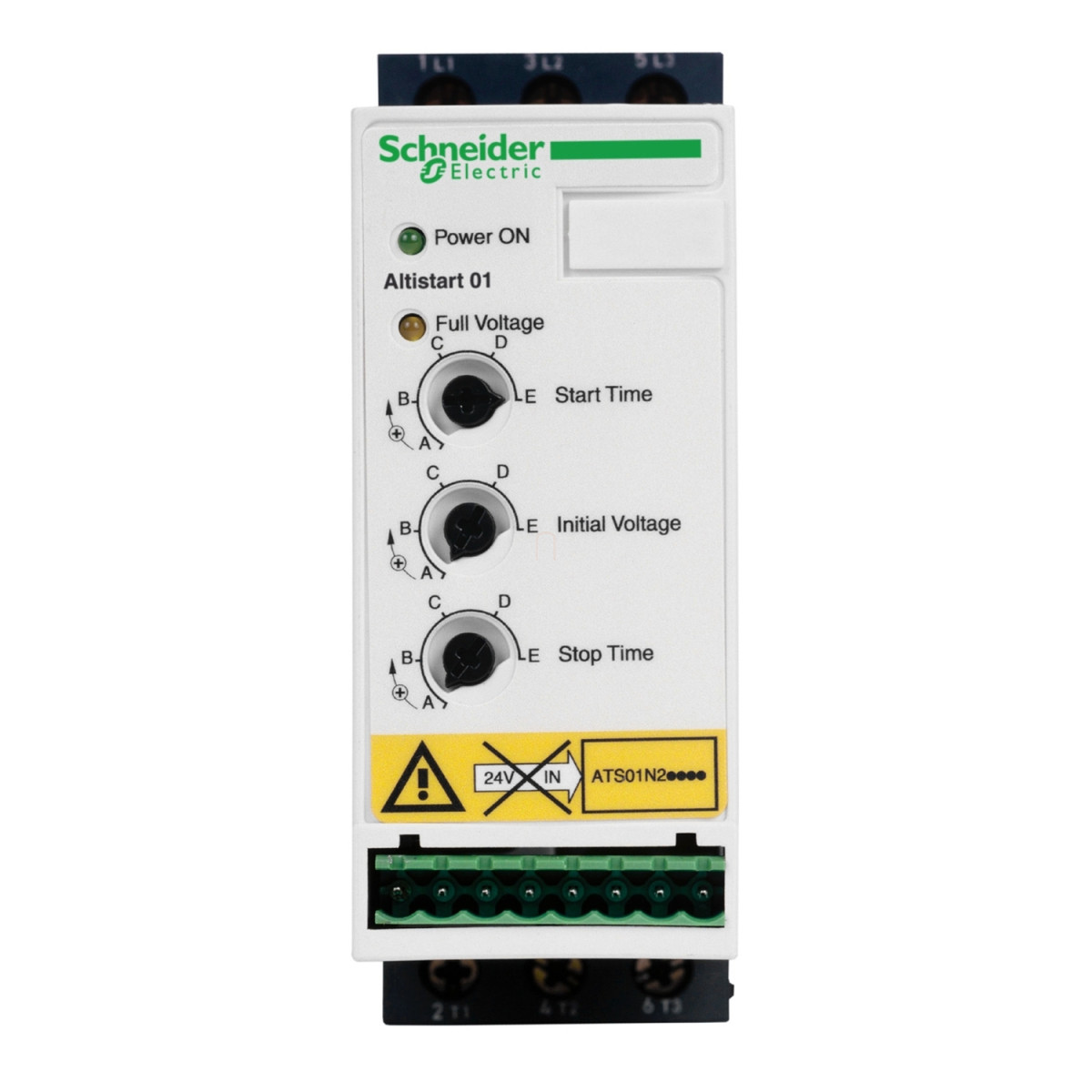

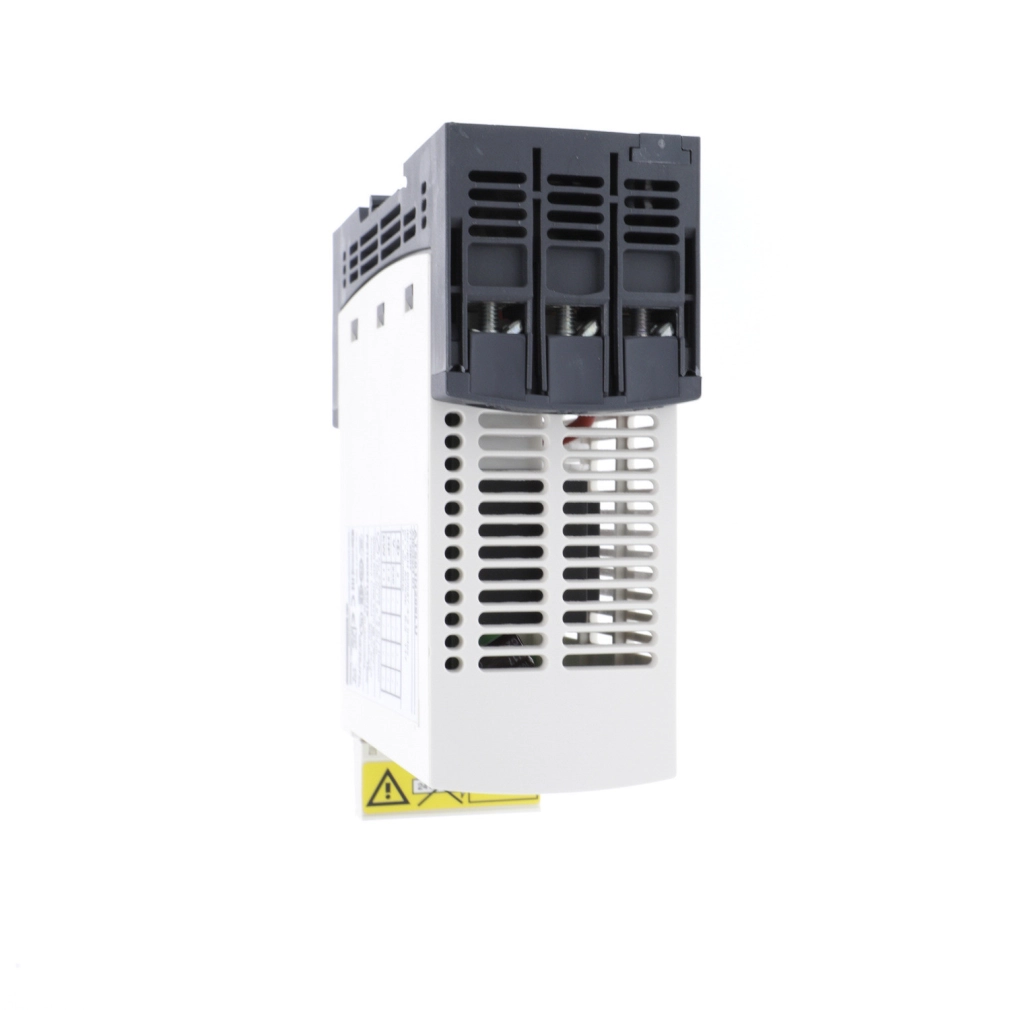

A Schneider Electric Altistart 01 sorozat ATS01N206QN típusú lágyindítója ideális megoldást kínál az aszinkron motorok kíméletes indítására és leállítására. Ez a kompakt eszköz kiemelkedő teljesítményt nyújt a 3 kW-ig terjedő háromfázisú aszinkron motorokhoz, miközben védi a rendszert a hirtelen áramlökésektől és a mechanikai igénybevételtől.
Az ATS01N206QN lágyindító 380-415V tápfeszültség-tartományban működik, 10%-os tűréshatárral. A 6A névleges áramértékkel rendelkező készülék tökéletesen alkalmas 1,5 kW, 2,2 kW és 3 kW teljesítményű háromfázisú motorokhoz. A beépített bypass funkció biztosítja a hatékony üzemeltetést, minimalizálva az energiaveszteséget a normál működés során. A készülék feszültségrampa-indítással működik, és a kezdeti nyomaték a közvetlen hálózatra kapcsolás nyomatékának 30-80%-a között állítható, így ideális megoldást kínál olyan alkalmazásokhoz, ahol fokozatos indítás szükséges a mechanikai alkatrészek védelme érdekében.
Az ATS01N206QN számos fejlett funkcióval rendelkezik, többek között állítható indítási idővel (1-10 másodperc között), valamint lassítási idővel is. A beépített logikai bemenetek (LI1, LI2) és a BOOST funkció lehetővé teszik a stop, indítás és az indításkori rásegítés vezérlését. A készülék nyílt kollektoros logikai kimenettel (LO1) és relékimenettel (R1A, R1C) rendelkezik, amelyek jelzik az indítási folyamat végét. A zöld LED jelzi az eszköz bekapcsolt állapotát, míg a sárga LED a névleges feszültség elérését mutatja. A vezérlőáramkör feszültsége beépített a készülékbe, így nincs szükség külön tápellátásra a vezérléshez.

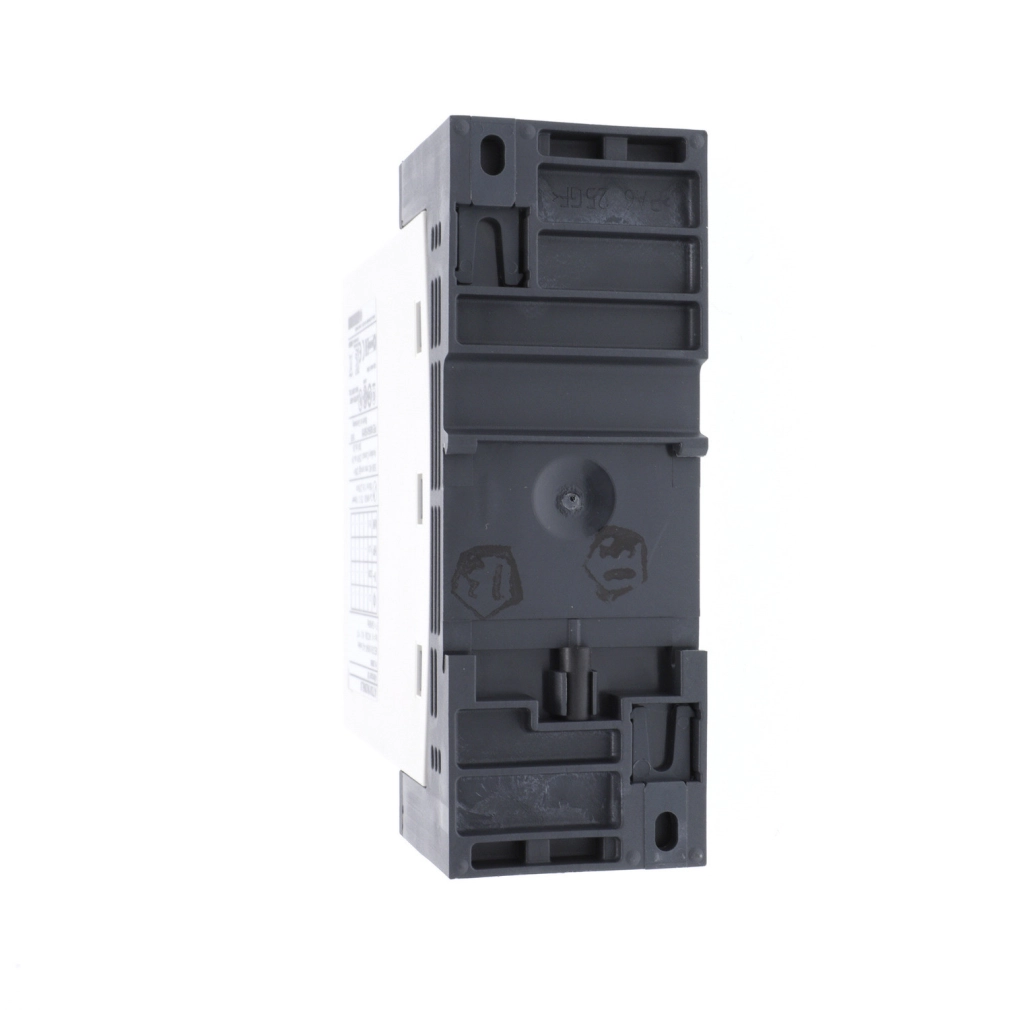

A lágyindító IP20 védettséggel, hőelvezető hűtőbordával rendelkezik, és két különböző módon szerelhető: 35 mm-es szimmetrikus sínre vagy csavaros rögzítéssel. Az eszköz méretei kompaktnak mondhatók: 124 mm magas, 45 mm széles és 131 mm mély. A készülék széles működési hőmérséklet-tartományban használható: -10°C és +40°C között teljesítménycsökkentés nélkül, valamint 40°C és 50°C között 2%-os áramcsökkentéssel fokonként. Az üzemeltetési magassági határ 1000 m teljesítménycsökkentés nélkül, e fölött pedig 2,2%-os áramcsökkentés szükséges minden további 100 méterenként.
Az ATS01N206QN megfelel az EN/IEC 60947-4-2 szabványnak, valamint rendelkezik UL, CSA, GOST, C-Tick és CCC tanúsítványokkal, így világszerte alkalmazható a különböző piaci előírásoknak megfelelően. A készülék elektromágneses kompatibilitása (EMC) is kiemelkedő, teljesítve többek között a CISPR 11, IEC 61000-4-12, IEC 61000-4-2, EN 50082-1/2 és számos más vonatkozó szabvány követelményeit.
Schneider Electric Altistart 01 - ATS01N206QN - lágyindító / lágyleállító, 6A, 3kW, 3f, 380…415VAC, 2 vezérelt fázis műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 01
Termék típusa: Lágyindító
Felhasználási terület: Aszinkron motorok
Speciális alkalmazás: Egyszerű gépek
Rövid terméknév: ATS01
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...415 V - 10...10 %
Motorteljesítmény: 3 kW, 3 fázis 380...415 V-nál; 1,5 kW, 3 fázis 380...415 V-nál; 2,2 kW, 3 fázis 380...415 V-nál
Névleges indítóáram: 6 A
Műszaki adatok
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 30 A névleges terhelésnél
Indítás típusa: Indítás feszültségfelfutással
Teljesítményveszteség: 4 W teljes terhelésnél és indítás végén; 64 W átmeneti állapotban
Szerelési stílus: Hűtőbordával
Elérhető funkció: Beépített bypass
Tápfeszültség határok: 342…456 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlési jellemzők
Vezérlőáramkör feszültsége: Beépítve az indítóba
Indítási idő: 1 s / 100; 5 s / 20; 10 s / 10; Állítható 1-10 s között
Lassítási idő: Állítható 1-10 s között
Indítási nyomaték: 30...80 % a közvetlen indítású motor nyomatékához képest
Diszkrét bemenet típusa: Logikai (LI1, LI2, BOOST) leállítás, futtatás és indításnál rásegítés funkciók <= 8 mA 27 kOhm
Diszkrét bemenet feszültség: 24...40 V
Kimeneti jellemzők
Diszkrét kimenet típusa: Nyitott kollektoros logikai LO1 indítás vége jel; Relé kimenetek R1A, R1C NO
Diszkrét kimenet feszültség: 24 V (feszültséghatárok: 6...30 V) nyitott kollektoros logika
Minimális kapcsolási áram: 10 mA 6 V DC-nél relé kimenetekhez
Kijelzés
Kijelző típusa: 1 LED (zöld) indító bekapcsolva; 1 LED (sárga) névleges feszültség elérve
Csatlakozások
Elektromos csatlakozás: 4 mm csavaros kapocs - merev 1 1...10 mm² AWG 8 erőáramkör; Csavaros csatlakozó - merev kábelvég nélkül 1 0,5...2,5 mm² AWG 14 vezérlőáramkör
Fizikai jellemzők
Jelölés: CE
Működési helyzet: Függőleges +/- 10 fok
Magasság: 124 mm
Szélesség: 45 mm
Mélység: 131 mm
Környezeti feltételek
IP védettség: IP20
Szennyezési fok: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint; 1,5 mm csúcstól csúcsig (f= 3…13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5…95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10…40 °C (teljesítménycsökkentés nélkül); 40…50 °C (2 % áramcsökkentéssel °C-onként)
Környezeti hőmérséklet tároláskor: -25…70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül; > 1000 m 2,2 % áramcsökkentéssel további 100 m-enként
