Az Altistart 01 (ATS01N206LU) lágyindító egy sokoldalú, kompakt motorindító eszköz, amelyet speciálisan aszinkron motorokhoz fejlesztettek ki. A Schneider Electric által gyártott ATS01N206LU modell 3 fázisú, 200-240V hálózati feszültségre tervezett lágyindítót kínál, amely ideális megoldást nyújt a 0,75-1,1 kW teljesítményű háromfázisú aszinkron motorok kíméletes és hatékony indításához és leállításához.
A termék alapvető működése a feszültség-rámpa elven alapul, ami lehetővé teszi a motor fokozatos, kíméletes indítását, így csökkentve a mechanikai stresszt és az elektromos hálózatra nehezedő terhelést. Az ATS01N206LU lágyindító lehetővé teszi a kezdeti nyomaték 30-80% közötti beállítását, amely jelentősen csökkenti a motor indításakor fellépő mechanikai igénybevételt és a hálózati áramfelvételi csúcsot. Az eszköz névleges áramerőssége 6A, ami ideálissá teszi kisebb és közepes méretű ipari alkalmazásokhoz, egyszerű gépekhez. A lágyindító beépített bypass funkcióval rendelkezik, amely az indítási folyamat befejeztével automatikusan áthidalja az indítóáramkört, így minimalizálva a teljesítményveszteséget és a hőtermelést normál üzem során.

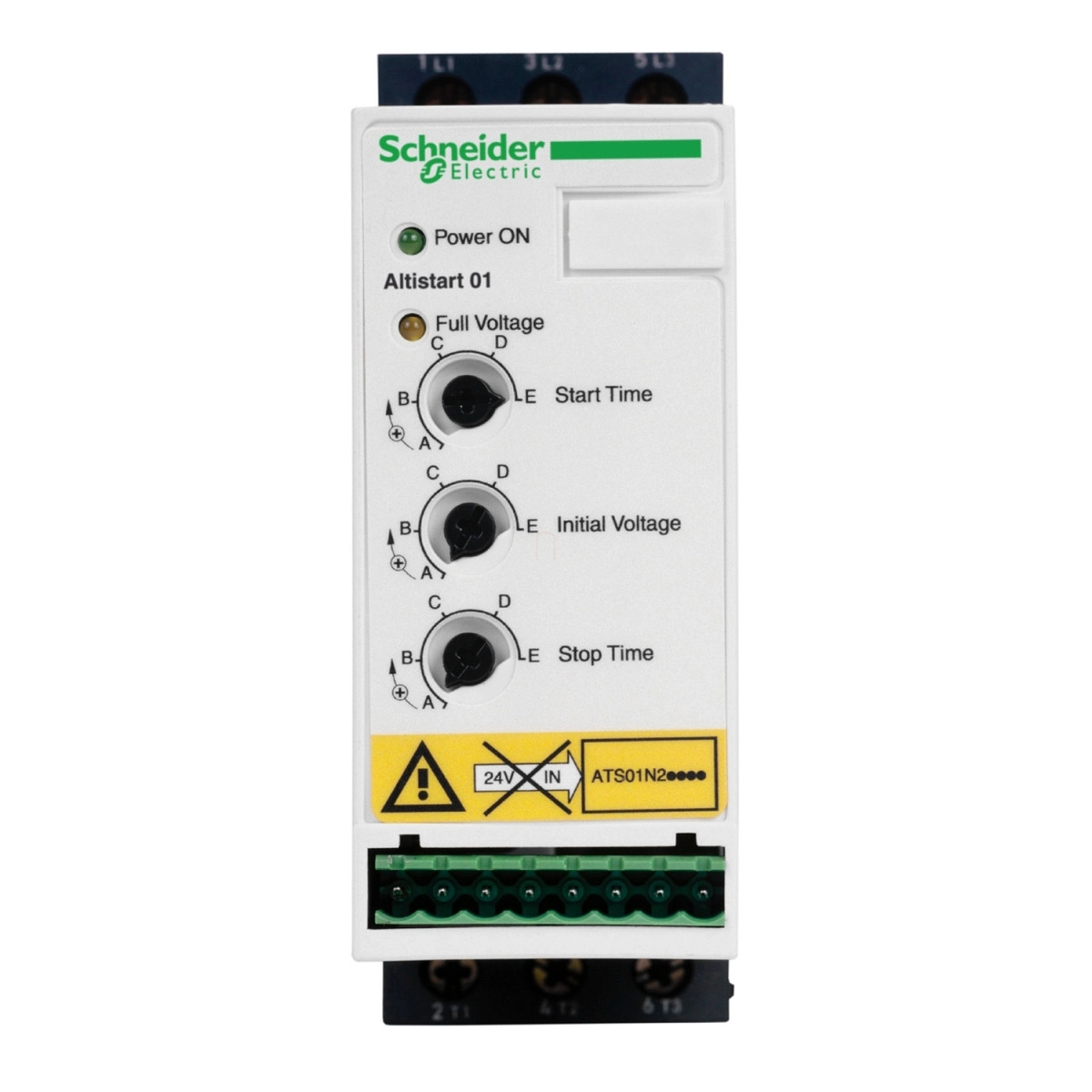

Az ATS01N206LU lágyindító számos beállítási lehetőséget kínál: az indítási idő 1-10 másodperc között, a lassítási idő szintén 1-10 másodperc között állítható be. A készülék két LED-del rendelkezik a működési állapot vizuális jelzésére: egy zöld LED jelzi, hogy a készülék bekapcsolt állapotban van, míg egy sárga LED a névleges feszültség elérését mutatja. A készülék logikai bemenetekkel (LI1, LI2, BOOST) és kimenetekkel (LO1, valamint relékimenet) rendelkezik, amelyek további vezérlési lehetőségeket biztosítanak. Az indító 2-vezetékes és 3-vezetékes vezérlési módot is támogat, így különböző automatizálási rendszerekbe rugalmasan integrálható.
A Schneider Electric ATS01N206LU lágyindító robusztus kialakítású, IP20-as védelmi osztállyal rendelkezik, és széles hőmérsékleti tartományban (-10°C és +40°C között derating nélkül, 40-50°C között 2%-os áramerősség-csökkentéssel) használható. Az eszköz DIN-sínre (35 mm-es szimmetrikus) szerelhető vagy csavarozással is rögzíthető, kompakt méretének (45 × 124 × 131 mm) köszönhetően kis helyen is elhelyezhető. Az ATS01N206LU megfelel a legfontosabb nemzetközi szabványoknak és rendelkezik többek között CE, UL, CSA, GOST és CCC tanúsítványokkal, amely biztosítja a termék globális elfogadottságát és megfelelőségét a különböző ipari követelményeknek.
Schneider Electric Altistart 01 - ATS01N206LU - lágyindító / lágyleállító, 6A, 1,1kW, 3f, 200…240VAC, 2 vezérelt fázis műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 01
Termék vagy alkatrész típusa: Lágyindító
A termék rendeltetése: Aszinkron motorok
Termékspecifikus alkalmazás: Egyszerű gép
Eszköz rövid neve: ATS01
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 200...240 V - 10...10 %
Motor teljesítmény kW: 0,75 kW, 3 fázis 200...240 V esetén; 1,1 kW, 3 fázis 200...240 V esetén
Motor teljesítmény LE: 1 LE, 3 fázis 200...240 V esetén; 1,5 LE, 3 fázis 200...240 V esetén
IcL indító érték: 6 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 30 A névleges terhelésnél
Indítás típusa: Indítás feszültség rámpával
Teljesítmény disszipáció W-ban: 4 W teljes terhelésnél és indítás végén; 64 W átmeneti állapotban
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkció: Integrált bypass
Tápfeszültség határértékek: 180...264 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlő áramkör feszültsége: Beépítve az indítóba
Indítási idő: Állítható 1-től 10 s-ig
Lassulási idő: Állítható 1-től 10 s-ig
Indítási nyomaték: 30...80 % a közvetlenül a hálózatra kapcsolt motor indítási nyomatékából
Diszkrét bemeneti típus: Logikai (LI1, LI2, BOOST) leállítás, futás és indítási rásegítés funkciók <= 8 mA 27 kOhm
Környezeti jellemzők
IP védelmi fokozat: IP20
Szennyezettségi fok: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f = 13...150 Hz) az EN/IEC 60068-2-6 szerint; 1,5 mm csúcstól csúcsig (f = 3...13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10...40 °C (derating nélkül); 40...50 °C (2 %-os áramcsökkentéssel °C-onként)
Környezeti hőmérséklet tároláskor: -25...70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m derating nélkül; > 1000 m 2,2 % áramcsökkentéssel minden további 100 m-re
Fizikai jellemzők
Magasság: 124 mm
Szélesség: 45 mm
Mélység: 131 mm
Kompatibilitási kód: ATS01N2
Motor teljesítménytartomány AC-3: 0,55...1 kW 200...240 V 3 fázis esetén; 1,1...2 kW 200...240 V 3 fázis esetén
Motorindító típusa: Lágyindító
