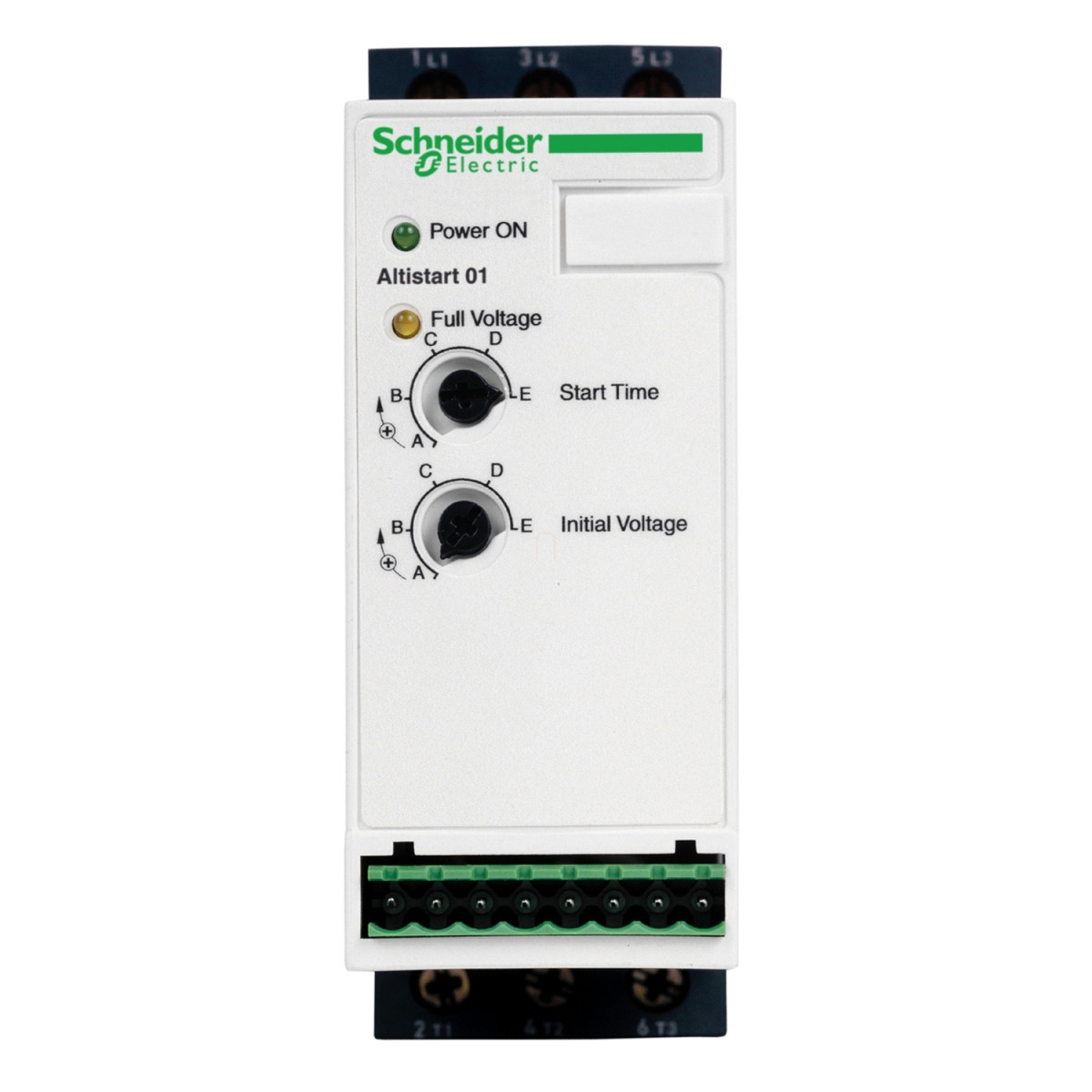

Az Altistart 01 ATS01N109FT lágyindító a Schneider Electric sokoldalú megoldása aszinkronmotorok kíméletes indítására és leállítására. Ez a kompakt eszköz kiválóan alkalmazható egyszerű gépekhez és berendezésekhez, ahol fontos a mechanikai terhelés és az indítási áramcsúcsok csökkentése.
Az ATS01N109FT modell rendkívül rugalmas tápfeszültség-tartománnyal rendelkezik, 110-480V között működik, és egyetlen fázisú hálózathoz csatlakoztatható. Teljesítménye a csatlakoztatott motor típusától függően változik: háromfázisú motor esetén 400V-on akár 4kW, 230V-on 1,5kW, míg egyfázisú motor esetén 230V-on 1,1kW teljesítményt képes kezelni. Lóerőben kifejezve 210V-on 1 LE, 230V-on 2 LE, illetve 460V-on 5 LE teljesítményt biztosít háromfázisú motorok esetén. Az eszköz névleges árama 9A, használati kategóriája AC-53B az EN/IEC 60947-4-2 szabványnak megfelelően.
A lágyindító különleges tulajdonsága, hogy feszültségrámpa alapú indítást tesz lehetővé, ami kiemelkedően kíméli a hajtott gépet. A beállítható indítási idő 1-5 másodperc között változtatható, így különböző alkalmazásokhoz optimalizálható. Az indítónyomaték a közvetlen hálózati indítás nyomatékának 30-80%-ára állítható be, ami jelentősen csökkenti a mechanikai sokkhatást a rendszerben. Az eszköz integrált bypass funkcióval rendelkezik, ami csökkenti a hőveszteséget és növeli az energiahatékonyságot. Teljes terhelésnél és az indítás befejezése után mindössze 1W teljesítményt disszipál, míg az átmeneti állapotban ez az érték 46W.
Az ATS01N109FT diszkrét kimeneti árama DC-13 esetén 2A, AC-15 esetén pedig 3A. A készülék vezérlőköri feszültsége többféle lehet: 110V AC (+/- 10%, 35mA-nél), 24V AC/DC (+/- 10%, 30mA-nél), vagy 240V AC (+/- 10%, 80mA-nél). A hálózati frekvencia 47,5-63Hz között lehet, amely 5% tűréssel működik.
A lágyindító IP20 védettségi fokozattal rendelkezik, méretei kompaktak: 124mm magasság, 45mm szélesség és 131mm mélység. Telepítése egyszerű, függőleges pozícióban +/- 10 fokban helyezhető el. Szimmetrikus (35 mm-es) DIN-sínre szerelhető, vagy csavarozással is rögzíthető. Megemlítendő még, hogy a lágyindító ellenáll a vibrációnak (1 gn frekvencia: 13-150 Hz között, illetve 1,5 mm csúcstól csúcsig 3-13 Hz között), valamint a sokkhatásoknak (15 gn 11 ms-ig). A működési hőmérséklet-tartomány -10°C és 40°C között van terheléscsökkentés nélkül, míg 40-50°C között 2% áramcsökkentés szükséges fokonként. Az ATS01 széles tengerszint feletti magasságban is használható: 1000 méterig terheléscsökkentés nélkül, e felett pedig 2,2% terheléscsökkentéssel minden további 100 méterenként.
Schneider Electric Altistart 01 - ATS01N109FT műszaki adatok
Általános tulajdonságok
Termékcsalád: Altistart 01
Termék típusa: Lágyindító
Rendeltetés: Aszinkronmotorok
Speciális alkalmazás: Egyszerű gépek
Rövid terméknév: ATS01
Elektromos jellemzők
Hálózati fázisok száma: 1 fázis
Névleges tápfeszültség: 110...480 V - 10...10 %
Motor teljesítmény kW: 4 kW, 3 fázis 400 V-on
1,5 kW, 3 fázis 230 V-on
1,1 kW, 1 fázis 230 V-on
Motor teljesítmény LE: 1 LE, 3 fázis 210 V-on
2 LE, 3 fázis 230 V-on
5 LE, 3 fázis 460 V-on
IcL indító névleges áram: 9 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 45 A névleges terhelésnél
Indítás típusa: Feszültségrámpa indítás
Teljesítmény disszipáció W-ban: 1 W teljes terhelésnél és az indítás befejezése után
46 W átmeneti állapotban
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Rendelkezésre álló funkció: Integrált bypass
Tápfeszültség határok: 99...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőköri feszültség: 110 V AC +/- 10 % 35 mA-nél
24 V AC/DC +/- 10 % 30 mA-nél
240 V AC +/- 10 % 80 mA-nél
Indítási idő: 1 s / 100
5 s / 20
Állítható 1-től 5 s-ig
Indítónyomaték: 30...80 % a közvetlenül hálózatra kapcsolt motor indítónyomatékának
Diszkrét kimeneti áram: 2 A DC-13
3 A AC-15
Mechanikai jellemzők
Meghúzási nyomaték: 0,5 N.m - 1,9...2,5 N.m
Elektromos csatlakozás: 4 mm csavaros kapocs - merev 1 1...10 mm² AWG 8 erősáramú kör
Csavaros csatlakozó - merev kábelvég nélkül 1 0,5...2,5 mm² AWG 14 vezérlőkör
Jelölés: CE
Működési pozíció: Függőleges +/- 10 fok
Magasság: 124 mm
Szélesség: 45 mm
Mélység: 131 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Szennyezési fokozat: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13...150 Hz) az EN/IEC 60068-2-6 szerint
1,5 mm csúcstól csúcsig (f= 3...13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Környezeti levegő hőmérséklete üzemelés közben: -10...40 °C (terheléscsökkentés nélkül)
40...50 °C (2 % áramcsökkentéssel °C-onként)
Üzemeltetési magasság: <= 1000 m terheléscsökkentés nélkül
> 1000 m 2,2 % áramcsökkentéssel további 100 m-enként
