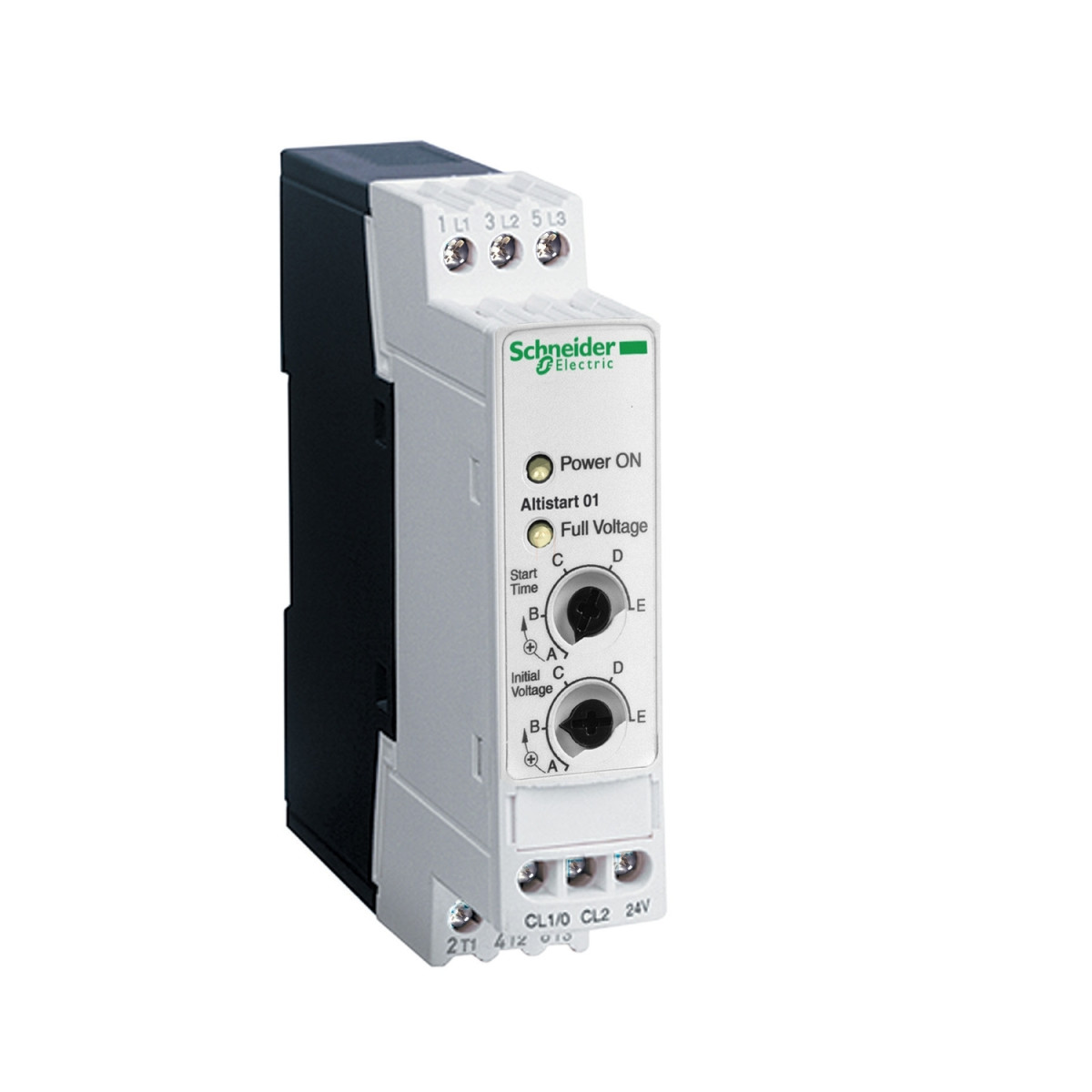

Az Altistart 01 sorozatú ATS01N106FT lágyindító egy kompakt és megbízható megoldás aszinkron motorok fokozatos, kíméletes indításához és leállításához. Ez a Schneider Electric által gyártott eszköz ideális választás egyszerűbb gépekhez és berendezésekhez, ahol a közvetlen indítás káros mechanikai igénybevételt vagy hálózati zavarokat okozna.
Az ATS01N106FT lágyindító kiemelkedő tulajdonsága a feszültség-rampás indítás, amely jelentősen csökkenti a motor indítási áramát és az ezzel járó mechanikai sokkhatást. A készülék beépített bypasszal rendelkezik, ami energiahatékony működést biztosít, hiszen a teljes felfutás után minimálisra csökkenti a saját veszteségét. Az indítási nyomaték 30-80% között állítható a közvetlen hálózatra kapcsolt motor indítónyomatékához képest, így különböző alkalmazásokhoz optimalizálható. Az indítási idő rugalmasan, 1-5 másodperc között szabályozható, ami lehetővé teszi a különböző terhelések optimális kezelését.
Az ATS01N106FT modell széleskörű kompatibilitást kínál, hiszen 110-480V (±10%) között bármilyen tápfeszültséggel használható, és mind egyfázisú, mind háromfázisú hálózatokhoz illeszthető. A lágyindító névleges árama 6A, így többféle motorteljesítményt is kezelni tud: egyfázisú motorok esetén 0,75 kW (230V), háromfázisú motoroknál pedig 0,75-1,1 kW (230V) vagy 2,2-3 kW (400V) teljesítményig alkalmazható. Lóerőben kifejezve 0,5-3 HP teljesítményű motorokhoz használható a működési feszültségtől függően. A készülék AC-53B felhasználási kategóriának felel meg az EN/IEC 60947-4-2 szabvány szerint, ami garantálja a megbízható működést ipari környezetben.

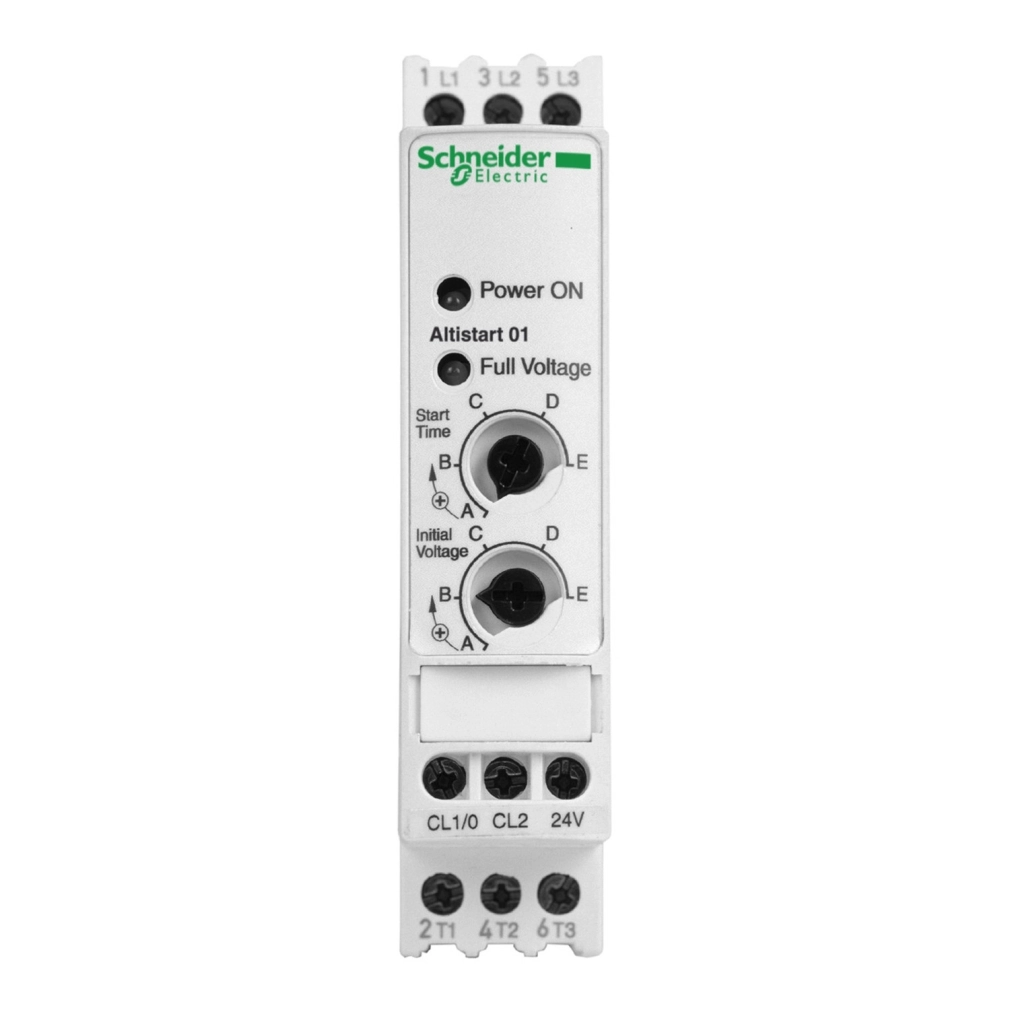

A praktikus kialakítás és szerelhetőség szintén az ATS01N106FT erősségei közé tartozik. A kompakt méretekkel (100 mm magasság, 23 mm szélesség és 100 mm mélység) rendelkező eszköz mindössze 0,16 kg tömegű, így könnyen elhelyezhető szűk vezérlőszekrényekben is. A készülék függőlegesen szerelhető (±10°) szimmetrikus (35 mm) vagy aszimmetrikus sínre (RHZ 66 adapterrel). A kezelőfelület egyértelmű visszajelzést ad a működési állapotról egy zöld és egy sárga LED segítségével.
A vezérlés rendkívül rugalmas, többféle vezérlőfeszültség alkalmazható: 24V AC/DC, 110V AC vagy 240V AC. Az elektromos csatlakozások kalickás csatlakozókkal történnek, amelyek rugalmas és merev vezetékeket is elfogadnak, így megkönnyítve a telepítést. A lágyindító kiváló elektromágneses összeférhetőséggel (EMC) rendelkezik, megfelelve számos nemzetközi szabványnak, beleértve a CISPR 11 és IEC 60947-4-2 előírásait is. A készülék IP20-as védettségi fokozattal rendelkezik, 2-es szennyezettségi fokozattal működhet, és ellenáll az ipari környezetben jellemző rezgéseknek és rázkódásoknak.
Az ATS01N106FT széles üzemi hőmérséklet-tartományban használható: -10°C és +40°C között nincs teljesítménycsökkenés, 40-50°C között pedig 2%-os áramerősség-csökkentés szükséges fokonként. A tengerszint feletti magasság szintén befolyásolja a teljesítményt: 1000 méter felett minden további 100 méterenként 2,2%-os áramerősség-csökkentés javasolt. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CE, CSA, UL, CCC és GOST minősítésekkel, ami igazolja a termék magas minőségét és megfelelőségét a globális piaci követelményeknek.
Schneider Electric Altistart 01 - ATS01N106FT - lágyindító műszaki adatok
Alapvető jellemzők
Termékcsalád: Altistart 01
Terméktípus: Lágyindító
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Egyszerű gépek
Rövidített terméknév: ATS01
Elektromos jellemzők
Hálózati fázisok száma: 1 fázis
Névleges tápfeszültség: 110...480 V - 10...10 %
Motorteljesítmény kW-ban:
3 kW, 3 fázis 400 V-nál
0,75 kW, 3 fázis 230 V-nál
1,1 kW, 3 fázis 230 V-nál
2,2 kW, 3 fázis 400 V-nál
0,75 kW, 1 fázis 230 V-nál
Motorteljesítmény lóerőben:
1 LE, 3 fázis 230 V-nál
2 LE, 3 fázis 460 V-nál
3 LE, 3 fázis 460 V-nál
0,5 LE, 3 fázis 210 V-nál
1,5 LE, 3 fázis 230 V-nál
Indító névleges áramerőssége: 6 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 30 A névleges terhelésnél
Indítás típusa: Feszültség-rampás indítás
Teljesítményveszteség: 1 W teljes terhelésnél és indítás végén, 31 W átmeneti állapotban
Kiegészítő információk
Szerelési mód: Hűtőbordával
Rendelkezésre álló funkció: Integrált bypass
Tápfeszültség határértékek: 99...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőáramkör feszültsége:
110 V AC +/- 10 % 30 mA-nél
24 V AC/DC +/- 10 % 25 mA-nél
240 V AC +/- 10 % 65 mA-nél
Indítási idő: 1 s / 100, 5 s / 20, 1-5 s között állítható
Indítási nyomaték: 30...80 % a közvetlenül hálózatra kapcsolt motor indítónyomatékához képest
Diszkrét kimeneti jellemzők
Kimeneti áram: 2 A DC-13, 3 A AC-15
Csatlakozási és mechanikai jellemzők
Meghúzási nyomaték: 0,8 N.m
Elektromos csatlakozás: Kalickás csatlakozók különböző vezetékekhez (merev, flexibilis, érvéghüvellyel vagy anélkül)
Jelölés: CE
Üzemi pozíció: Függőleges +/- 10 fok
Méretek: Magasság 100 mm, Szélesség 23 mm, Mélység 100 mm
Nettó tömeg: 0,16 kg
Kompatibilitási kód: ATS01N1
Motorteljesítmény tartományok (AC-3)
0,55...1 kW 200...240 V 3 fázisnál
1,1...2 kW 380...440 V 3 fázisnál
0,55...1 kW 200...240 V 1 fázisnál
1,1...2 kW 200...240 V 3 fázisnál
2,2...3 kW 380...440 V 3 fázisnál
Környezeti jellemzők
Elektromágneses kompatibilitás: Megfelel számos EMC szabványnak, beleértve a CISPR 11, IEC 60947-4-2 előírásait
Szabványok: EN/IEC 60947-4-2
Termék tanúsítványok: C-Tick, CCC, CSA, UL, GOST
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13...150 Hz) az EN/IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Környezeti levegő hőmérséklete működés közben: -10...40 °C (leértékelés nélkül), 40...50 °C (2 % áramerősség-csökkentés fokonként)
Környezeti levegő hőmérséklete tároláskor: -25...70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m leértékelés nélkül, > 1000 m 2,2 % áramerősség-csökkentés minden további 100 méterenként
