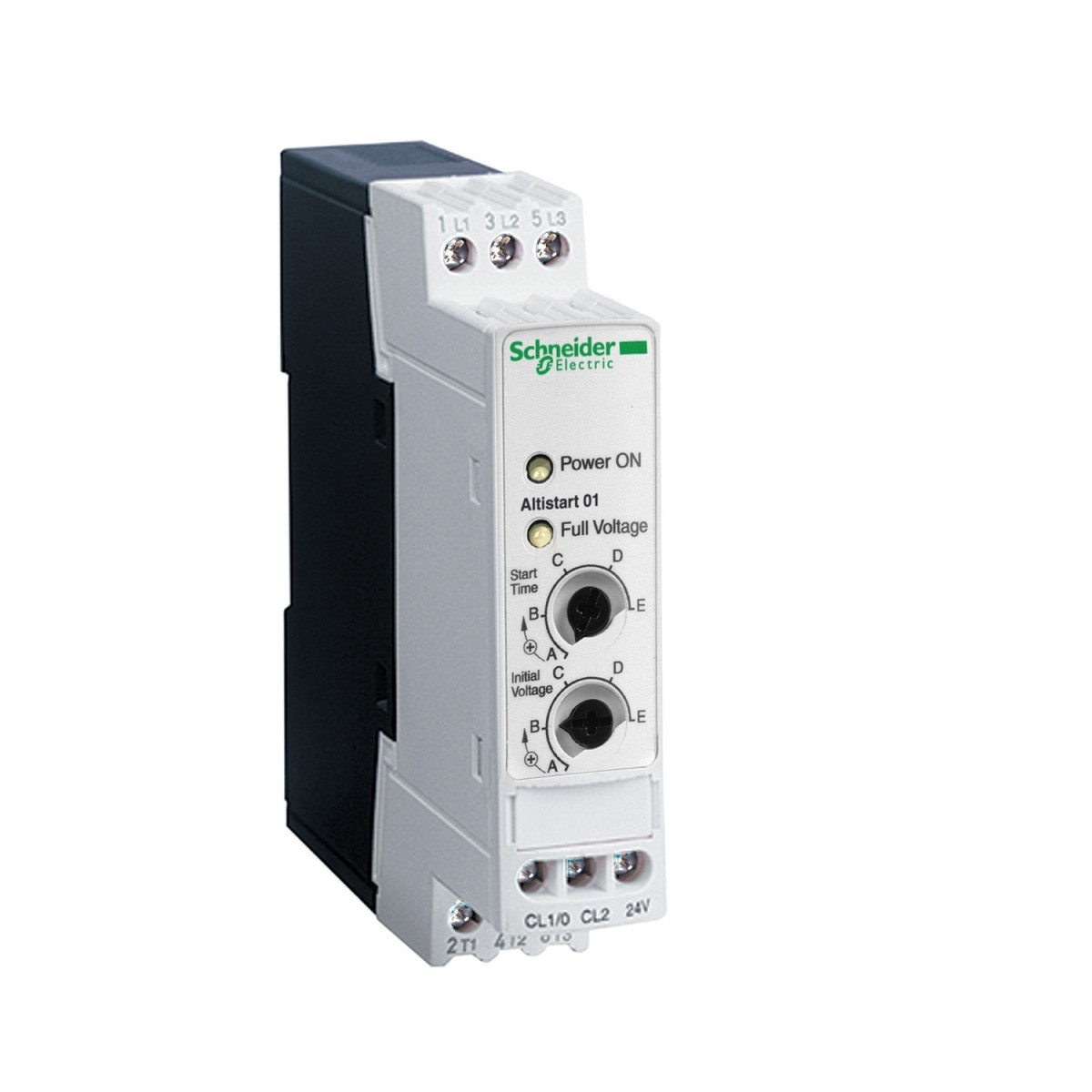

A Schneider Electric Altistart 01 ATS01N103FT soft starter egy rendkívül hatékony és kompakt megoldás aszinkron motorok finomított indítására, amely különösen alkalmas egyszerűbb gépekhez és berendezésekhez. Ez a lágyindító a 110-480 V feszültségtartományban működik, és speciálisan a 0,55-1,1 kW teljesítményű motorokhoz fejlesztették ki, így ideális választás kisebb ipari alkalmazásokhoz.
Az ATS01N103FT modell feszültség-rampával történő indítási módszert használ, amely jelentősen csökkenti az indítási áramot és a mechanikai sokkhatást, ami hosszabb élettartamot biztosít mind a motornak, mind a hajtott berendezésnek. A lágyindító 3 amper névleges árammal rendelkezik, és különböző teljesítményszintű motorokat képes meghajtani: 0,37 kW (1 fázisú, 230 V-on), 0,55 kW (3 fázisú, 230 V-on) vagy akár 1,1 kW (3 fázisú, 400 V-on). Ezáltal rugalmasan alkalmazható különböző üzemi környezetekben.
A készülék széleskörű funkciókkal rendelkezik, beleértve az integrált bypass megoldást, amely az indítási folyamat befejeztével automatikusan átveszi a motor közvetlen táplálását, így jelentősen csökkenti a hőveszteséget és növeli az energiahatékonyságot. Az indítási idő 1-5 másodperc között állítható, és a kezdeti nyomaték a közvetlen hálózati indítás 30-80%-a között szabályozható, ami pontos beállítást tesz lehetővé különböző alkalmazásokhoz. Az ATS01N103FT teljesítményvesztesége mindössze 19 W átmeneti állapotban és csupán 4 W teljes terhelés mellett, ami kiváló energiahatékonyságot jelent.
A termék műszaki jellemzői között szerepel az AC-53B felhasználási kategória (az EN/IEC 60947-4-2 szabványnak megfelelően), a 15 A-es névleges áramfogyasztás, valamint a kompakt méretek (100 mm magasság, 23 mm szélesség, 100 mm mélység). A készülék DIN sínre szerelhető (35 mm-es szimmetrikus sín vagy aszimmetrikus sín RHZ 66 adapterrel), és mindössze 0,16 kg tömegű. Az üzemi hőmérséklet-tartomány -10°C és 50°C között van, 40°C felett 2%-os áramcsökkentéssel minden további Celsius-fokra. A lágyindító védelmi besorolása IP20, és számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-4-2-t, valamint CSA, GOST, C-Tick, UL és CCC tanúsítványokkal rendelkezik.
Schneider Electric Altistart 01 - ATS01N103FT - lágyindító műszaki adatok
Főbb jellemzők
Termékcsalád: Altistart 01
Terméktípus: Lágyindító
Felhasználási cél: Aszinkron motorok
Specifikus alkalmazás: Egyszerű gépek
Rövid készüléknév: ATS01
Villamos jellemzők
Hálózati fázisok száma: 1 fázis
Névleges tápfeszültség [Us]: 110...480 V - 10...10 %
Motorfeszültség: <= tápfeszültség
Motorteljesítmény:
0,37 kW, 3 fázis 230 V-on
0,55 kW, 3 fázis 230 V-on
1,1 kW, 3 fázis 400 V-on
0,37 kW, 1 fázis 230 V-on
Motorteljesítmény (LE):
0,5 LE, 3 fázis 230 V-on
0,5 LE, 3 fázis 460 V-on
1,5 LE, 3 fázis 460 V-on
Indítási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Névleges indítóáram [IcL]: 3 A
Áramfogyasztás: 15 A névleges terhelésnél
Indítási típus: Feszültség-rampa indítás
Teljesítményveszteség: 19 W átmeneti állapotban, 4 W teljes terhelésnél és indítás végén
Indítási jellemzők
Indítási idő: 1 s / 100, 5 s / 20, 1-5 s között állítható
Indítási nyomaték: 30...80 % a közvetlen hálózati indításhoz képest
Vezérlési jellemzők
Vezérlőáramkör feszültsége [Uc]:
110 V AC +/- 10 % 30 mA-nél
24 V AC/DC +/- 10 % 25 mA-nél
240 V AC +/- 10 % 65 mA-nél
Diszkrét kimeneti áram: 2 A DC-13, 3 A AC-15
Kiegészítő jellemzők
Szerelési stílus: Hűtőbordával
Elérhető funkció: Integrált bypass
Tápfeszültség határok: 99…528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Mechanikai jellemzők
Meghúzási nyomaték: 0,8 N.m
Elektromos csatlakozás: Ketrec típusú csatlakozó különböző vezetéktípusokhoz
Jelölés: CE
Üzemelési pozíció: Függőleges +/- 10 fok
Magasság: 100 mm
Szélesség: 23 mm
Mélység: 100 mm
Motorteljesítmény tartomány AC-3:
0...0,5 kW 200...240 V 1 fázis
0...0,5 kW 200...240 V 3 fázis
0,55...1 kW 200...240 V 3 fázis
1,1...2 kW 380...440 V 3 fázis
Környezeti jellemzők
IP védettségi fokozat: IP20
Szennyezési fok: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5…95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -10…40 °C (csökkentés nélkül), 40…50 °C (2 % áramcsökkentés/°C)
Tárolási környezeti hőmérséklet: -25…70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m csökkentés nélkül, > 1000 m 2,2% áramcsökkentéssel 100 méterenként
