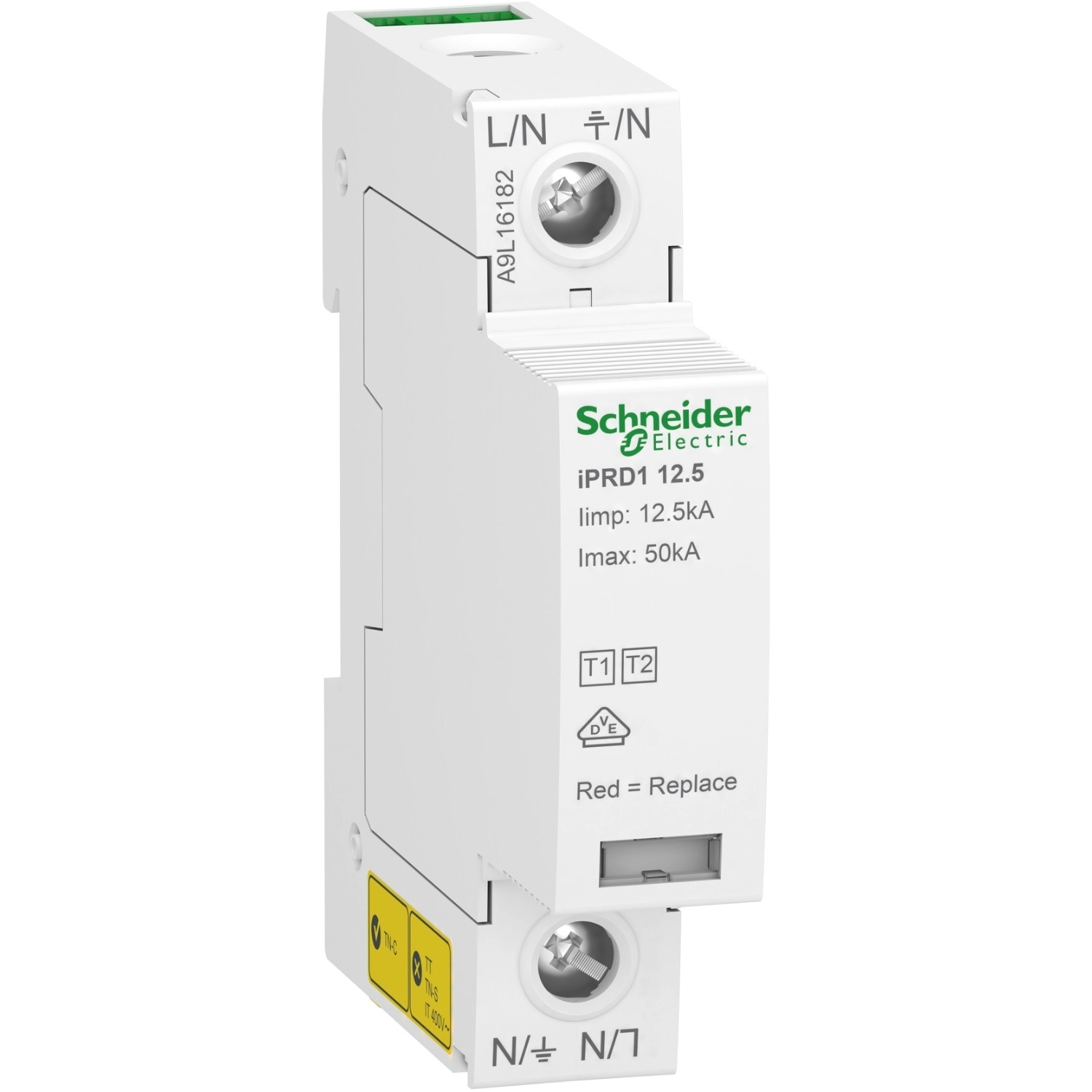

A Schneider Electric Acti9 iPRD1 12.5r túlfeszültség-korlátozó (A9L16182) egy kiváló minőségű, professzionális védelmi eszköz, amely hatékonyan óvja az elektromos hálózatokat a villámcsapásból és egyéb túlfeszültségből eredő károsodásoktól. Ez a moduláris, cserélhető betéttel rendelkező készülék kimondottan villamos elosztóhálózatokhoz lett kifejlesztve, és teljes körű védelmet biztosít mind lakossági, mind kiskereskedelmi környezetben.
Az iPRD1 12.5r egy 1P (egypólusú) kialakítású túlfeszültség-korlátozó, amely 230 V AC (+/- 10%) üzemi feszültségen működik 50/60 Hz hálózatokban. A készülék kombinált 1-es és 2-es típusú védelem, amely a MOV (fémoxid varisztor) és GDT (gáztöltésű kisülőcső) technológiák előnyeit egyesíti. Az eszköz 12,5 kA impulzusáram-kezelő képességgel rendelkezik L/PE közös módban, névleges levezetőárama 20 kA, míg maximális kisülési árama eléri az 50 kA-t. A maximális feszültségvédelmi szint (Up) kisebb, mint 1,5 kV, ami kiemelkedő védelmet biztosít a csatlakoztatott berendezések számára. A készülék állandó üzemi feszültsége (Uc) közös módban 350 V L/PE, maradékárama pedig mindössze 0,9 mA L/PE. Ideiglenes túlfeszültség esetén (Ut) a készülék 442 V L/PE értéket 120 percig képes elviselni, míg 1455 V L/PE esetén 200 ms után biztonságos meghibásodási módba lép.
Az Acti9 iPRD1 túlfeszültség-korlátozó rendelkezik távjelzési funkcióval, amely 1 SD (1 C/O) jelzőérintkezőt tartalmaz, így távolról is monitorozható az eszköz állapota. A helyi jelzés mechanikus indikátorokkal történik: a fehér jelző az üzemképes állapotot, míg a piros a készülék élettartamának végét jelzi. A készülék DIN sínre pattintható, telepítése rendkívül egyszerű. A termék számos minőségi tanúsítvánnyal rendelkezik, többek között CE, EAC és VDE jelöléssel.
A Schneider Electric Acti9 iPRD1 12.5r túlfeszültség-korlátozó fizikai méreteit tekintve kompakt kialakítású: magassága 89 mm, szélessége 18 mm, mélysége 69 mm, súlya mindössze 171 g. A készülék fehér (RAL 9003) színű, PA6 anyagból készült. A csatlakozások alagút típusú terminállal vannak megoldva, amelyek rugalmas és merev kábelekkel is használhatók: fázisvezetékhez 10-25 mm² rugalmas vagy 10-35 mm² merev, földelővezetékhez 16-25 mm² rugalmas vagy 16-35 mm² merev kábelek csatlakoztathatók. A kábelcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm. Az eszköz TN-C földelési rendszerekhez alkalmazható. Az eszköz védettségi fokozata IK05 az IEC 62262 szabvány szerint, szennyezettségi foka 3. Működési hőmérséklettartománya -25...60 °C, míg tárolási hőmérséklete -40...80 °C között lehet. Relatív páratartalom tekintetében 5-95% között használható, üzemeltetési magassága maximum 2000 méter.
Schneider Electric Acti9 iPRD1 - A9L16182 - túlfeszültség - korlátozó, 12.5r, 1P műszaki adatok
Általános jellemzők
Termékcsalád: IPRD1
Termékcsalád neve: Acti9
Terméknév: Acti9 iPRD1
Termék vagy komponens típusa: Túlfeszültség-korlátozó cserélhető betéttel
Eszköz rövid neve: iPRD1 12.5
Eszköz alkalmazása: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Minőségi jelölések: CE, EAC, VDE
Pólusok leírása: 1P
Távjelzés: Igen
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Villamos elosztóhálózat
Földelési rendszer: TN-C
Műszaki adatok
Túlfeszültség-korlátozó osztály típusa: 1-es + 2-es típus
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz frekvencián
Névleges levezetőáram: 20 kA
Maximális kisülési áram: 50 kA
Impulzusáram [Iimp]: Közös mód: 12.5 kA L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 350 V L/PE
Maximális feszültségvédelmi szint [Up]: <1.5 kV 1-es + 2-es típus
Maradékáram: 0.9 mA L/PE
Ideiglenes túlfeszültség [Ut]: 442 V L/PE 120 perc elviselés, 1455 V L/PE 200 ms biztonságos meghibásodási mód
Leválasztó eszköz típusa: Kapcsolódó biztosíték gG 160 A 120 kA szabvány, Kapcsolódó megszakító Compact NSX160E 80 A 25 kA szabvány
Helyi jelzés: Működés: mechanikus jelző (fehér), Élettartam vége: mechanikus jelző (piros)
Szerelési mód: Rápattintható (DIN sín)
Fizikai jellemzők
9 mm osztások: 2
Magasság: 89 mm
Szélesség: 18 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Anyag: PA6
Csatlakozások - terminálok: Alagút típusú terminál (fázis) 10…25 mm² rugalmas, Alagút típusú terminál (fázis) 10…35 mm² merev, Alagút típusú terminál (föld) 16…25 mm² rugalmas, Alagút típusú terminál (föld) 16…35 mm² merev
Kábelcsupaszítási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Impulzusáram: 12.5 kA
Kompatibilitási kód: IPRD1
Piaci szegmens: Kis kereskedelmi, Lakossági
Környezeti adatok
IK védelmi fokozat: IK05 az IEC 62262 szerint
Szennyezettségi fok: 3
Relatív páratartalom: 5…95 %
Üzemeltetési magasság: 2000 m
Környezeti levegő hőmérséklete üzemelés közben: -25…60 °C
Környezeti levegő hőmérséklete tároláskor: -40…80 °C
