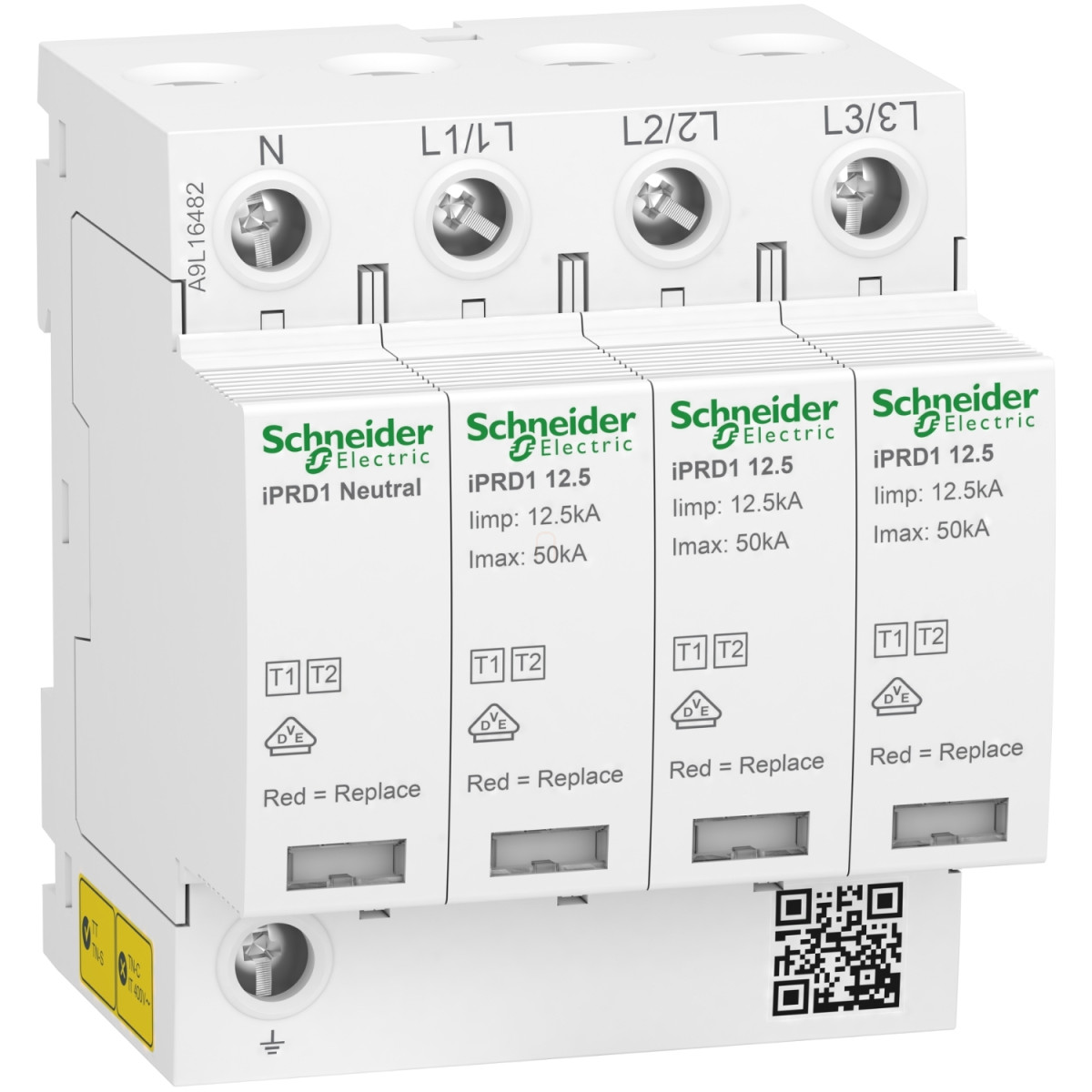

A Schneider Electric Acti9 iPRD1 típusú moduláris túlfeszültségkorlátozó egy rendkívül hatékony védelmi megoldás az elektromos elosztóhálózatokban keletkező túlfeszültségek ellen. Az A9L16482 típusú készülék 3 pólus + N konfigurációban érhető el, cserélhető betétekkel, távjelzéssel kiegészítve, ami jelentősen megkönnyíti a felügyeletet és a karbantartást.
Ez a Type 1 + 2 osztályú készülék kombinált védelmet biztosít, ami azt jelenti, hogy mind a közvetlen villámcsapások, mind a kapcsolási túlfeszültségek ellen védelmet nyújt. A MOV (fémoxid varisztor) + GDT (gázkisülési cső) technológián alapuló túlfeszültségkorlátozó 230/400 V AC (+/- 10%) hálózati feszültségen üzemel, 50/60 Hz frekvencián. Az iPRD1 12.5 névleges levezetőképessége 20 kA, míg maximális levezetőképessége eléri az 50 kA-t. Az impulzusáram (Iimp) közös módban 50 kA (N/PE), míg differenciál módban 12,5 kA (L/N). A maximális folyamatos üzemi feszültség (Uc) differenciál módban 350 V (L/N), közös módban pedig 255 V (N/PE). A védelmi szint (Up) kevesebb mint 1,5 kV, ami rendkívül alacsonynak számít, és kiváló védelmet nyújt az érzékeny elektronikus berendezéseknek.
A túlfeszültség-védelmi eszköz működési állapotát a fehér mechanikus kijelző mutatja, míg az élettartam végét piros mechanikus indikátor jelzi. Leválasztó eszközként társítható gG 160 A 120 kA szabványos biztosítékkal vagy Compact NSX160E 80 A 25 kA szabványos megszakítóval. A készülék ideiglenes túlfeszültség (Ut) ellen is védelmet nyújt: L/N között 337 V-ot bír el 5 másodpercig, míg N/PE között 1200 V-ot 200 ms-ig biztonságos meghibásodási módban. Az eszköz rendelkezik CE, EAC és VDE minőségi tanúsítványokkal, és megfelel az EN 61643-11:2012 valamint IEC 61643-11:2011 szabványoknak.
A túlfeszültségkorlátozó fizikai paraméterei is figyelemre méltóak: 89 mm magas, 72 mm széles és 69 mm mély, 9 mm-es osztásnál 8 modul széles. A termék nettó tömege 619 g, anyaga PA6 (poliamid), színe fehér (RAL 9003). Szerelése rendkívül egyszerű, DIN sínre pattintható. A csatlakozások alagút típusú sorkapcsokkal vannak megoldva, amelyek fázisonként 10-25 mm² rugalmas vagy 10-35 mm² merev vezetékeket fogadnak, míg a földelés esetében 16-25 mm² rugalmas vagy 16-35 mm² merev vezetékeket lehet csatlakoztatni. A vezeték csupaszolási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm.
A készülék alkalmazási területe elsősorban lakossági és kiskereskedelmi környezet. Működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +80°C között. A relatív páratartalom 5-95% lehet, a maximális üzemeltetési magasság pedig 2000 m. A szennyezettségi fok 3, míg az IK védettségi fokozat IK05 az IEC 62262 szerint. A túlfeszültségkorlátozó ezekkel a paraméterekkel ideális választás minden olyan elektromos rendszer védelméhez, ahol kiemelt fontosságú az értékes elektronikai eszközök megóvása a villámcsapások és egyéb túlfeszültségek okozta károktól.
Schneider Electric Acti 9 iPRD1 - A9L16482 - túlfeszültség - korlátozó, 12.5r, 3P - N műszaki adatok
Fő jellemzők
Termékcsalád: IPRD1
Terméksorozat: Acti9
Terméknév: Acti9 iPRD1
Termék típus: Túlfeszültségkorlátozó cserélhető betéttel
Eszköz rövid neve: iPRD1 12.5
Alkalmazási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Minőségi jelölések: CE, EAC, VDE
Pólusok leírása: 3P + N
Távjelzés: Beépített
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültségkorlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TT, TN-S
Kiegészítő információk
Túlfeszültségkorlátozó osztály: Type 1 + 2
Túlfeszültségkorlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10 %) 50/60 Hz-nél
Névleges levezetőáram: 20 kA
Maximális levezetőáram: 50 kA
Impulzusáram [Iimp]: Közös módus: 50 kA N/PE, Differenciál módus: 12.5 kA L/N
Maximális folyamatos üzemi feszültség [Uc]: Differenciál módus: 350 V L/N, Közös módus: 255 V N/PE
Maximális feszültségvédelmi szint [Up]: <1.5 kV type 1 + 2
Maradékáram: 0.003 mA N/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s ellenállás, 1200 V N/PE 200 ms biztonságos hibaüzemmód
Leválasztó eszköz típusa: Társított biztosíték gG 160 A 120 kA szabvány, Társított megszakító Compact NSX160E 80 A 25 kA szabvány
Helyi jelzés: Működés: fehér mechanikus kijelző, Élettartam vége: piros mechanikus kijelző
Szerelési mód: Rápattintható (DIN sín)
9 mm-es osztások: 8
Magasság: 89 mm
Szélesség: 72 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Anyag: PA6
Csatlakozók - sorkapcsok: Alagút típusú sorkapocs (fázis) 10...25 mm² rugalmas, Alagút típusú sorkapocs (fázis) 10...35 mm² merev, Alagút típusú sorkapocs (föld) 16...25 mm² rugalmas, Alagút típusú sorkapocs (föld) 16...35 mm² merev
Vezeték csupaszolási hossza: 14 mm
Meghúzási nyomaték: 3.5 N.m
Impulzusáram: 12.5 kA
Kompatibilitási kód: IPRD1
Piaci szegmens: Kiskereskedelem, Lakossági
Környezet
IK védettségi fokozat: IK05 megfelel az IEC 62262 szerint
Szennyezettségi fok: 3
Relatív páratartalom: 5...95 %
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...80 °C
