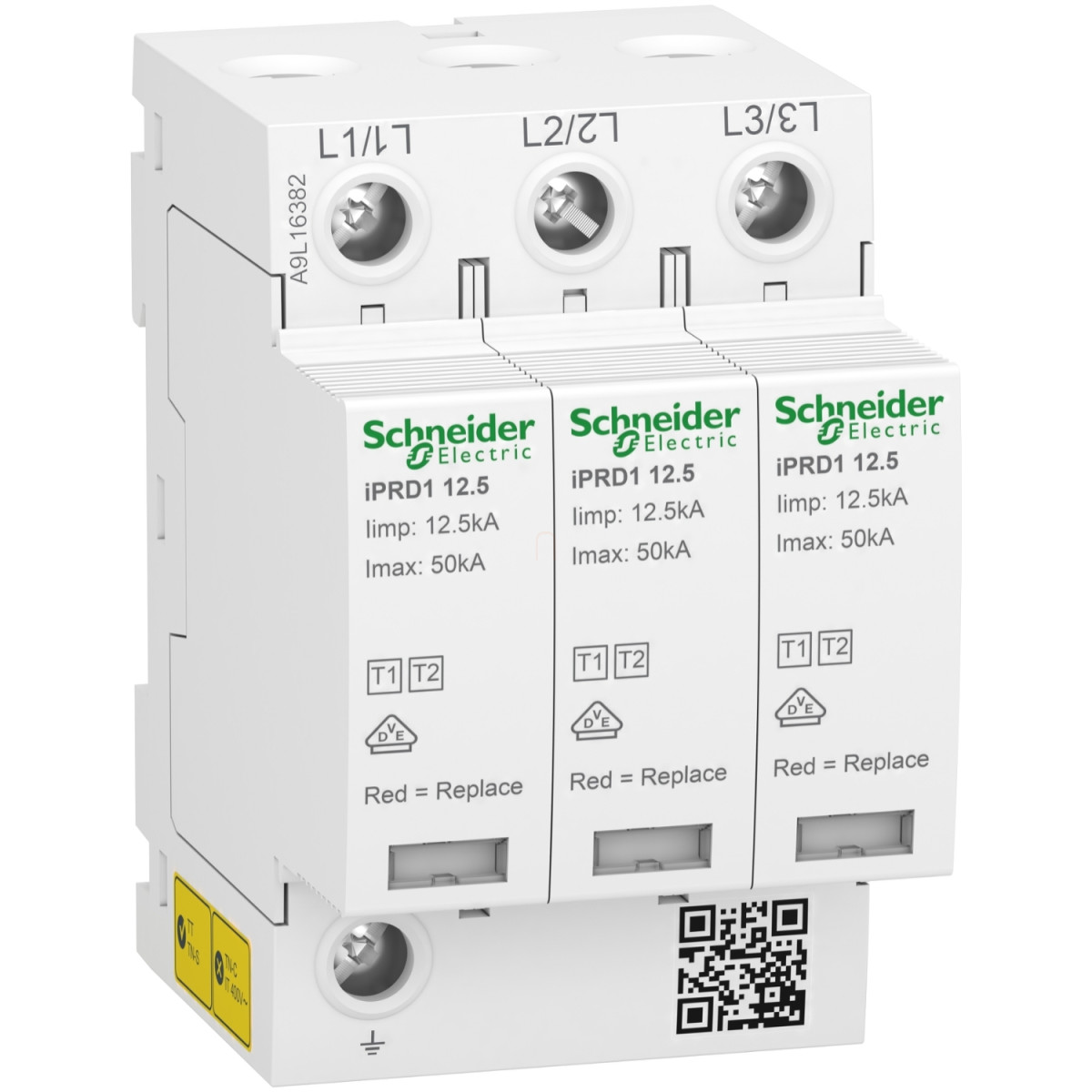

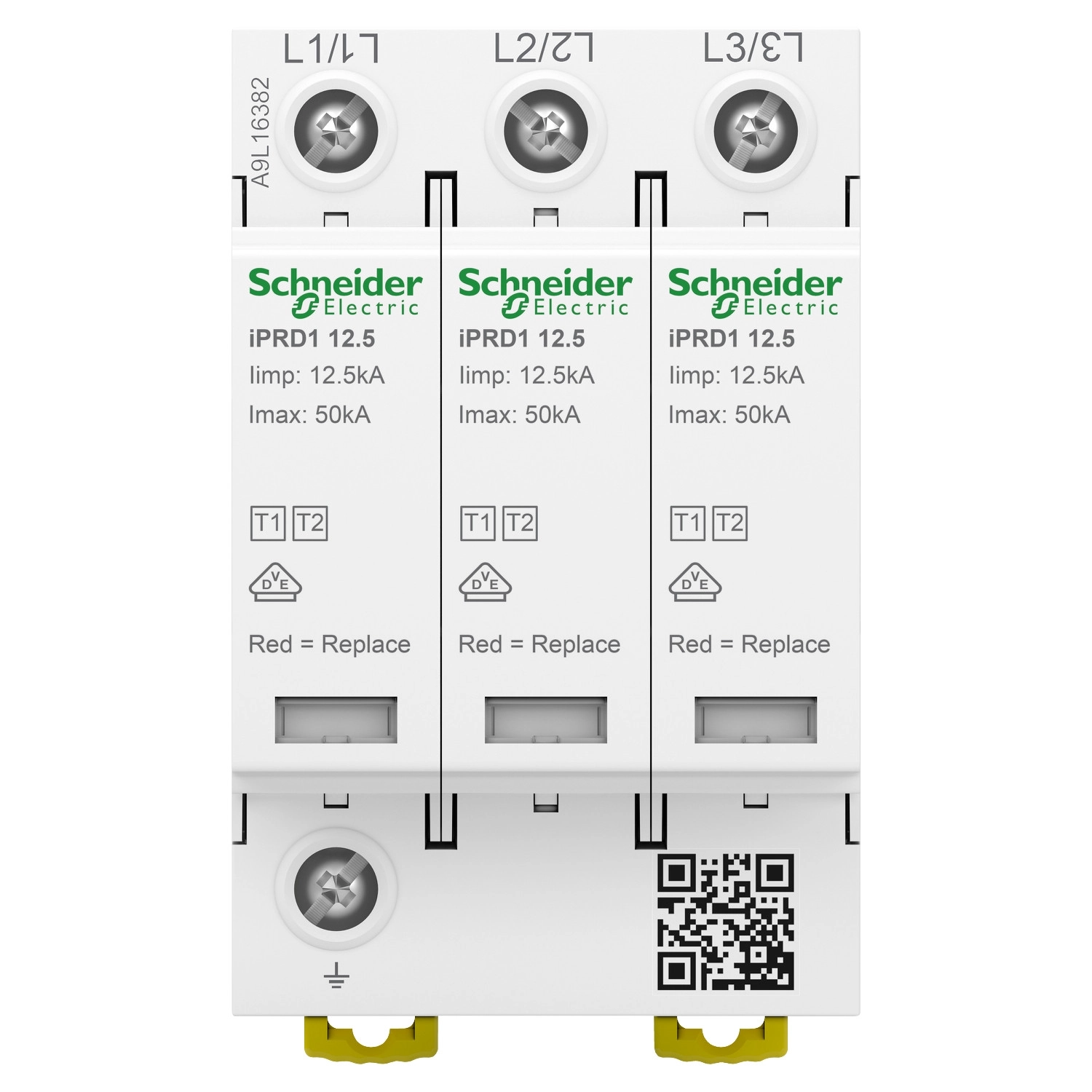

Az A9L16382 típusú Schneider Electric Acti9 iPRD1 túlfeszültség-korlátozó egy moduláris, cserélhető betétes túlfeszültség-levezető, amely hatékony védelmet biztosít a villamos hálózatokban előforduló túlfeszültségekkel szemben. Az eszköz 3 pólusú kivitelben készül, és beépített távjelzéssel rendelkezik, ami lehetővé teszi a működési állapot távolról történő figyelését.
Ez a kompakt eszköz a Schneider Electric Acti9 termékcsaládjába tartozik, és kifejezetten elosztóhálózati alkalmazásokhoz tervezték. A termék kombinált 1+2 típusú túlfeszültség-levezetőként működik, ami azt jelenti, hogy védelmet nyújt mind a közvetlen villámcsapások, mind a közvetett túlfeszültségek ellen. A védelmi technológia MOV (fémoxid varisztor) és GDT (gázkisüléses túlfeszültség-levezető) kombinációján alapul, ami kiváló védelmi szintet biztosít az elektronikus berendezések számára.
Műszaki paramétereit tekintve az A9L16382 névleges üzemi feszültsége 400 V AC (+/- 10%) 50/60 Hz frekvencián, míg a maximális folyamatos üzemi feszültség (Uc) L/PE között 350 V. Az eszköz 20 kA névleges levezetőképességgel és 50 kA maximális levezetőképességgel rendelkezik. Az impulzus áram (Iimp) értéke közös módban 12,5 kA L/PE között. A maximális feszültségvédelmi szint (Up) kevesebb mint 1,5 kV, ami kiemelkedően jó védelmet biztosít az érzékeny elektronikus berendezések számára. A szivárgó áram értéke mindössze 0,9 mA L/PE között. Az eszköz képes elviselni 442 V ideiglenes túlfeszültséget L/PE között 120 percig, illetve 1455 V-ot 200 ms-ig biztonságos meghibásodási módban.
A túlfeszültség-korlátozó állapotát lokális és távoli jelzés teszi könnyen ellenőrizhetővé. A működési állapotot fehér színű mechanikus indikátor jelzi, míg az élettartam végét piros mechanikus jelzés mutatja. A távjelzési kontaktus összetétele 1 SD (1 C/O). A leválasztó eszköz típusaként gG 160 A 120 kA szabványos biztosíték, vagy Compact NSX160E 80 A 25 kA megszakító használható. Az eszköz DIN-sínre pattintható kivitelben készül, méretei: 89 mm magas, 54 mm széles, 69 mm mély, 9 mm-es modulszélességgel, összesen 6 modult foglalva el. A termék fehér (RAL 9003) színű, PA6 anyagból készül. A csatlakozások alagút típusú sorkapcsok, a fázis esetében 10-25 mm² hajlékony vagy 10-35 mm² merev vezetékhez, míg a földelés esetében 16-25 mm² hajlékony vagy 16-35 mm² merev vezetékhez. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték 3,5 Nm.
Schneider Electric Acti 9 iPRD1 - A9L16382 - túlfeszültség - korlátozó, 12.5r, 3P műszaki adatok
Fő jellemzők
Termékcsalád: IPRD1
Termékcsalád megnevezése: Acti9
Terméknév: Acti9 iPRD1
Termék vagy alkatrész típusa: Túlfeszültség-levezető cserélhető betéttel
Eszköz rövidnév: iPRD1 12.5
Eszköz alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Minőségi tanúsítványok: CE, EAC, VDE
Pólusok leírása: 3P
Távjelzés: Van
Jelkontaktusok összetétele: 1 SD (1 C/O)
Túlfeszültség-levezető típusa: Elektromos elosztó hálózat
Földelési rendszer: TN-C
Kiegészítő jellemzők
Túlfeszültség-levezető osztálytípusa: 1 + 2 típus
Túlfeszültség-levezető technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 400 V AC (+/- 10%) 50/60 Hz-en
Névleges levezetőképesség: 20 kA
Maximális levezetőképesség: 50 kA
Impulzus áram [Iimp]: Közös mód: 12.5 kA L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 350 V L/PE
Maximális feszültségvédelmi szint [Up]: <1.5 kV 1 + 2 típus
Maradékáram: 0.9 mA L/PE
Ideiglenes túlfeszültség [Ut]: 442 V L/PE 120 perc kitartás, 1455 V L/PE 200 ms biztonságos meghibásodási mód
Leválasztó eszköz típusa: Társított biztosíték gG 160 A 120 kA szabványos, Társított megszakító Compact NSX160E 80 A 25 kA szabványos
Helyi jelzés: Működés: mechanikai kijelző (fehér), Élettartam vége: mechanikai kijelző (piros)
Szerelési mód: Rápattintható (DIN sín)
9 mm modul szélesség: 6
Magasság: 89 mm
Szélesség: 54 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Anyag: PA6
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (fázis) 10...25 mm² hajlékony, Alagút típusú sorkapocs (fázis) 10...35 mm² merev, Alagút típusú sorkapocs (föld) 16...25 mm² hajlékony, Alagút típusú sorkapocs (föld) 16...35 mm² merev
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Impulzusáram: 12.5 kA
Kompatibilitási kód: IPRD1
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti jellemzők
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szennyezési szint: 3
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Üzemi környezeti levegőhőmérséklet: -25...60 °C
Tárolási környezeti levegőhőmérséklet: -40...80 °C
