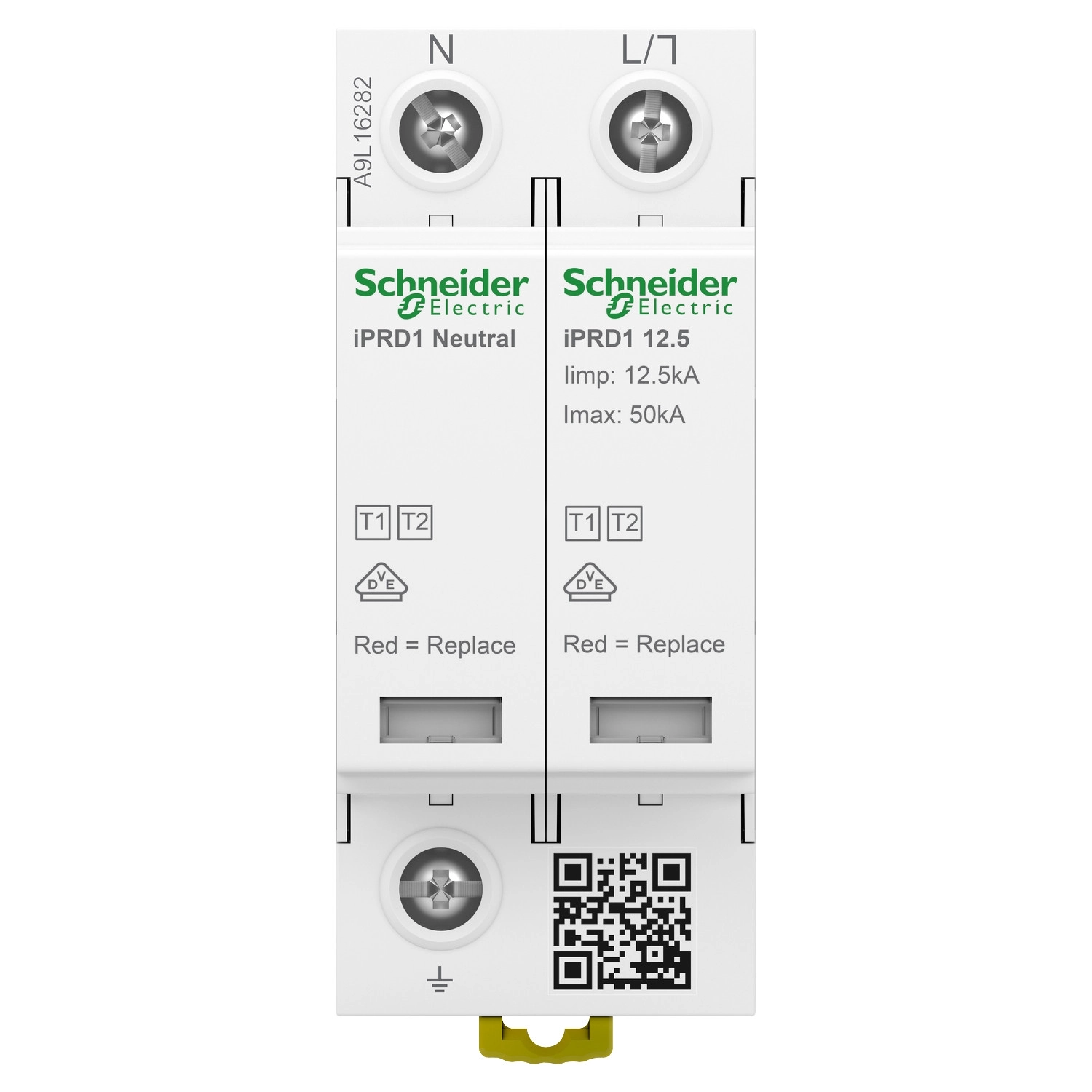

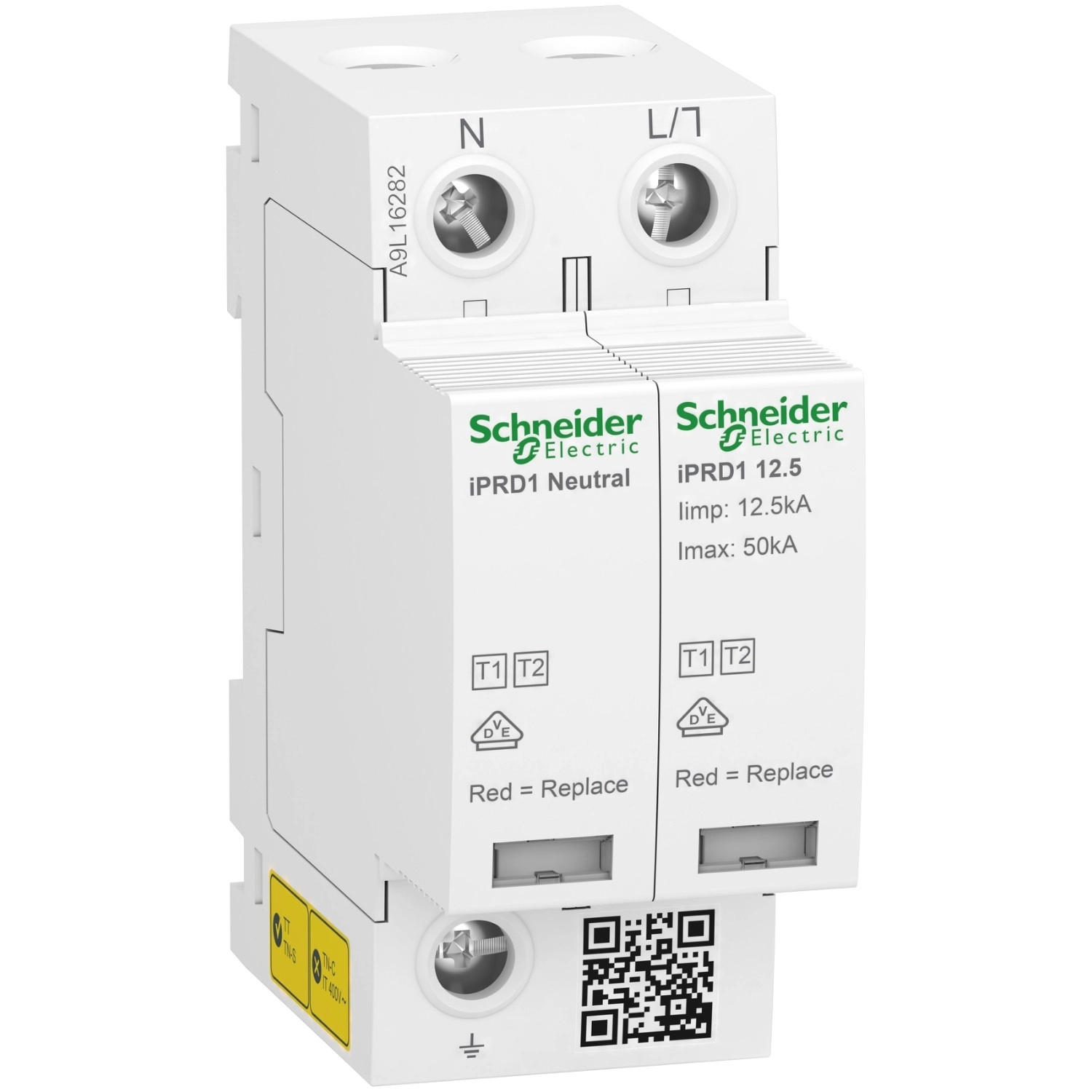

A Schneider Electric Acti9 iPRD1 A9L16282 moduláris túlfeszültség-korlátozó kiemelkedő védelmet biztosít az elektromos hálózatok számára a villámcsapások és egyéb túlfeszültségek ellen. Ez az 1P+N konfigurációjú, cserélhető betéttel rendelkező eszköz a Type 1+2 kategóriába tartozik, ami azt jelenti, hogy mind a közvetlen, mind a közvetett villámcsapások elleni védelemre alkalmas, így ideális választás lakó- és kiskereskedelmi környezetben egyaránt.
A készülék kiváló műszaki paraméterekkel rendelkezik: 12,5 kA impulzusáramot képes elvezetni differenciál módban (L/N), míg közös módban (N/PE) akár 50 kA-t is. A maximális kisütő áram 50 kA, névleges kisütő árama pedig 20 kA. A maximális folyamatos üzemi feszültsége differenciál módban 350 V, közös módban pedig 255 V. A védelmi szint rendkívül alacsony, kevesebb mint 1,5 kV, ami kiemelkedő védelmet biztosít az érzékeny elektronikus berendezések számára. Az Acti9 iPRD1 230 V AC (+/- 10%) névleges üzemi feszültségen működik 50/60 Hz frekvencián.
A túlfeszültség-korlátozó fejlett technológiát alkalmaz: MOV (fém-oxid varisztor) és GDT (gáztöltésű kisülőcső) kombinációját, ami hatékony védelmet nyújt minden típusú túlfeszültség ellen. A készülék ideiglenes túlfeszültségnek is ellenáll: L/N irányban 337 V-ot 5 másodpercig, míg N/PE irányban 1200 V-ot 200 ms-ig biztonságos meghibásodási módban. A védelmi eszköz társítható 160 A-es gG biztosítékkal (120 kA szabványos) vagy Compact NSX160E 80 A megszakítóval (25 kA szabványos). A reziduum árama mindössze 0,003 mA N/PE irányban.
Az Acti9 iPRD1 A9L16282 távjelzéssel is rendelkezik, egy SD (1 C/O) jelkontaktus révén, ami lehetővé teszi a készülék állapotának távoli figyelését. A helyi jelzés két mechanikus kijelzővel történik: fehér jelzi a normál működést, míg a piros az élettartam végét. A készülék könnyen felszerelhető a DIN sínre (clip-on), és mindössze 4 darab 9 mm-es osztást foglal el. Méretei: 89 mm magas, 36 mm széles és 69 mm mély, nettó súlya 290 g. Anyaga PA6, színe fehér (RAL 9003).
Csatlakoztatása alagút típusú sorkapcsokkal történik, amelyek rugalmas vezetékeknél 10–25 mm², merev vezetékeknél 10–35 mm² keresztmetszetű vezetékeket fogadnak be a fázis oldalon, míg a föld oldalon rugalmas vezetékeknél 16–25 mm², merev vezetékeknél 16–35 mm² a kapacitás. A vezeték csupaszolási hossza 14 mm, a meghúzási nyomaték 3,5 Nm. Az Acti9 iPRD1 széles működési hőmérséklet-tartománya (-25...60 °C) és környezeti feltételei (5...95% relatív páratartalom, 2000 m működési magasság, 3-as szennyezettségi fok, IK05 védettség) biztosítják a megbízható működést különböző körülmények között.
Schneider Electric Acti 9 iPRD1 - A9L16282 - túlfeszültség - korlátozó, 12.5r, 1P - N műszaki adatok
Főbb jellemzők
Terméknév: Acti9 iPRD1
Cikkszám: A9L16282
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid név: iPRD1 12.5
Alkalmazás: Elosztás
Pólusok: 1P + N
Távjelzés: Van
Jelkontaktusok: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-S, TT
Műszaki adatok
Túlfeszültség-korlátozó osztály: Type 1 + 2
Technológia: MOV + GDT
Névleges üzemi feszültség: 230 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram: 20 kA
Maximális kisütőáram: 50 kA
Impulzusáram: Közös mód: 50 kA N/PE, Differenciál mód: 12.5 kA L/N
Maximális folyamatos üzemi feszültség: Differenciál mód: 350 V L/N, Közös mód: 255 V N/PE
Maximális védelmi szint: <1.5 kV type 1 + 2
Maradékáram: 0.003 mA N/PE
Ideiglenes túlfeszültség: 337 V L/N 5 s ellenállás, 1200 V N/PE 200 ms biztonságos meghibásodási mód
Leválasztó eszköz típusa: Társított biztosíték gG 160 A 120 kA szabvány, Társított megszakító Compact NSX160E 80 A 25 kA szabvány
Jelzések és csatlakozások
Helyi jelzés: Működés: mechanikus kijelző (fehér), Élettartam vége: mechanikus kijelző (piros)
Rögzítési mód: Clip-on (DIN sín)
9 mm osztások: 4
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (fázis) 10…25 mm² rugalmas, Alagút típusú sorkapocs (fázis) 10…35 mm² merev, Alagút típusú sorkapocs (föld) 16…25 mm² rugalmas, Alagút típusú sorkapocs (föld) 16…35 mm² merev
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Fizikai jellemzők
Magasság: 89 mm
Szélesség: 36 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Anyag: PA6
Környezeti feltételek
IK védelmi fok: IK05 az IEC 62262 szerint
Szennyezettségi fok: 3
Relatív páratartalom: 5…95 %
Működési magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -25…60 °C
Környezeti hőmérséklet tárolás esetén: -40…80 °C
Piaci szegmens
Alkalmazási terület: Lakóépületek, Kiskereskedelmi létesítmények
