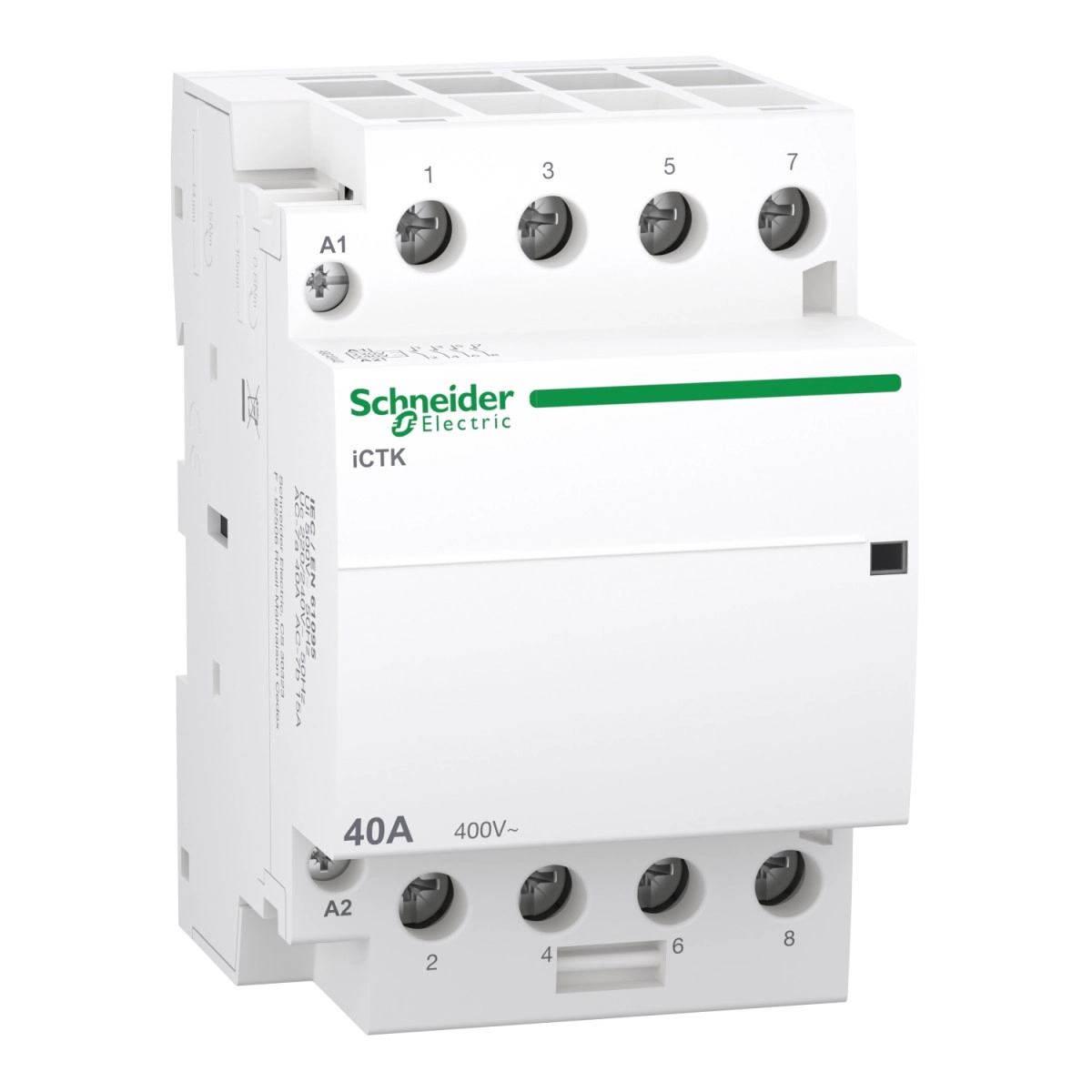

Schneider Electric Acti9 iCTK - A9C40440 - kontaktor, 40A, 4NO, 400VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék a Schneider Electric népszerű Acti9 termékcsaládjába tartozik, amely az iparág egyik legmegbízhatóbb és legszélesebb körben elismert sorozata. A 4 záró érintkező (4NO) konfigurációval rendelkező kontaktor 400V AC névleges üzemi feszültségen működik, 50 Hz-es hálózati frekvencián. A vezérlőáramkör 220-240V AC, 50 Hz-es táplálással működtethető, ami kompatibilissé teszi a legtöbb európai hálózattal. A készülék távirányítással vezérelhető, és a fenntartott vezérlőjel típusú működtetést támogat.
Az A9C40440 kontaktor kiemelkedő műszaki paraméterekkel büszkélkedhet. 40A névleges üzemi áramerőssége az AC-7A alkalmazásokban, míg 15A az AC-7B alkalmazásokban teszi alkalmassá különféle terhelések kapcsolására. A maximális teljesítménye 2,1W 400V AC esetén, a tartó teljesítményfelvétele 6,5VA, bekapcsolási teljesítménye pedig 53VA. 500V AC névleges szigetelési feszültséggel és 4kV névleges lökőfeszültség-állósággal rendelkezik, ami kiváló védelmet biztosít a rendszerben esetlegesen előforduló túlfeszültségekkel szemben. A termék rendelkezik működésjelzővel is, amely vizuálisan jelzi az eszköz aktuális állapotát, megkönnyítve így a hibakeresést és a rendszer állapotának ellenőrzését.
A termék mechanikai tartóssága kiemelkedő, akár 1.000.000 kapcsolási ciklust is teljesít, míg elektromos élettartama alkalmazástól függően 30.000-80.000 ciklus között mozog a különböző szabványok szerint. Ez különösen fontos olyan helyeken, ahol a gyakori kapcsolás elengedhetetlen. A kontaktor zajszintje mindössze 30 dB, ami csendes működést biztosít még érzékeny környezetben is.
A Schneider Electric Acti9 iCTK A9C40440 kontaktor szerelése rendkívül egyszerű a 35 mm-es szimmetrikus DIN-sínre való pattintható rögzítésnek köszönhetően. A készülék 6 modul szélességű (9 mm-es osztásonként), méretei: 85 mm magasság, 54 mm szélesség és 60 mm mélység. Fehér színű kivitelben kapható, ami jól illeszkedik a legtöbb kapcsolószekrényhez. A termék IP20-as védettségi fokozattal rendelkezik, és -5...60 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -40...70 °C. Akár 2000 méter tengerszint feletti magasságban is használható, és 95%-os relatív páratartalmat is elvisel 55 °C mellett, ami rendkívül sokoldalú eszközzé teszi különböző környezeti feltételek mellett.
Schneider Electric Acti 9 iCTK - A9C40440 - kontaktor, 40A, 4NO, 400VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCTK
Termék vagy komponens típus: Kontaktor
Eszköz rövid neve: iCTK
Eszköz alkalmazása: Motor-fűtés-világítás
Pólusok: 4P
Névleges üzemi áram [Ie]: 40 A AC-7A, 15 A AC-7B
Pólusok konfigurációja: 4 NO
Hálózat típusa: AC
Vezérlés típusa: Távirányítás
Vezérlő áramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 2,1 W 400 V AC esetén
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolás/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Szerelési jellemzők
Szerelési mód: Rápattintható
Szerelési alap: 35 mm-es szimmetrikus DIN sín
Modulszélesség: 6 (9 mm-es osztás szerint)
Méretek: 85 mm magasság, 54 mm szélesség, 60 mm mélység
Szín: Fehér
Tartósság
Mechanikai élettartam: 1.000.000 ciklus
Elektromos élettartam:
- 80.000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
- 30.000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
- 30.000 ciklus IEC/EN 61095 50 Hz AC-7C
- 80.000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
- 30.000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
- 30.000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
- 30.000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - terminálok
Vezérlő áramkör: alagút típusú csatlakozók 2 kábel(ek) 1,5 mm² merev
Vezérlő áramkör: alagút típusú csatlakozók 1 kábel(ek) 1,5...2,5 mm² merev
Erősáramú áramkör: alagút típusú csatlakozók 1 kábel(ek) 6...16 mm² rugalmas
Erősáramú áramkör: alagút típusú csatlakozók 1 kábel(ek) 6...25 mm² merev
Vezérlő áramkör: alagút típusú csatlakozók 2 kábel(ek) 1,5...2,5 mm² rugalmas
Meghúzási nyomaték
Vezérlő áramkör: 0,8 N.m
Erősáramú áramkör: 3,5 N.m
Kompatibilitás
Termék kompatibilitás: Nincs segédérintkező
Kompatibilitási kód: ICT
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2
Trópusállóság: 2 az EN 60947-4-1 szerint, 2 az EN 61095 szerint, 2 az IEC 1095 szerint
Relatív páratartalom: 95% 55°C-on
Üzemeltetési magasság: 2000 m
Környezeti üzemi hőmérséklet: -5...60 °C
Környezeti tárolási hőmérséklet: -40...70 °C
