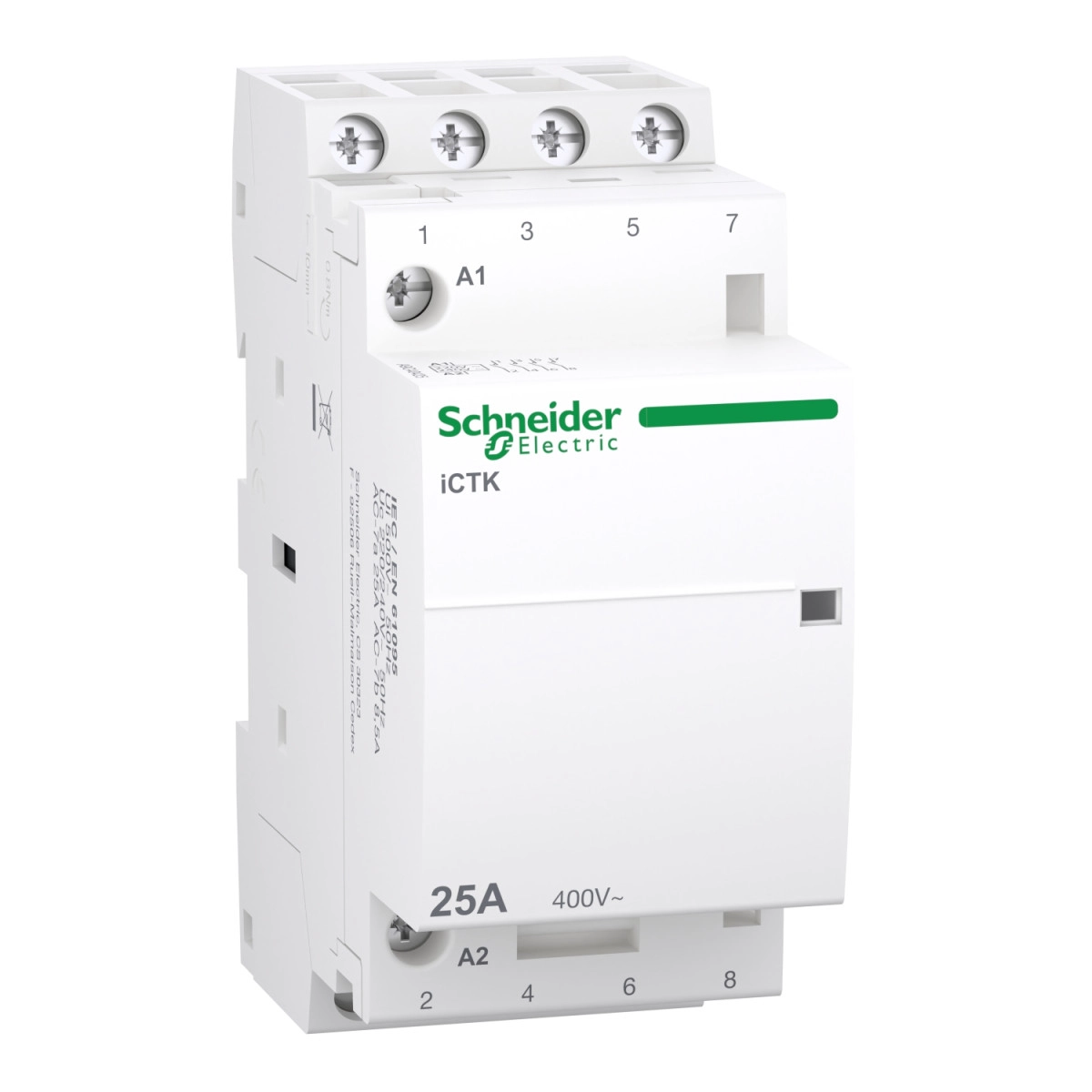

Az Acti9 iCTK A9C40425 kontaktor a Schneider Electric minőségi villamos készülékeinek egyik kiemelkedő darabja, mely kifejezetten motor, fűtés és világítási rendszerek vezérlésére lett kifejlesztve. Ez a 4 pólusú, 4 NO (alaphelyzetben nyitott) érintkezős kontaktor kompakt méretei és kiváló műszaki paraméterei révén ideális választás lehet mind lakossági, mind ipari alkalmazásokhoz.
A Schneider Electric Acti9 iCTK kontaktor 25 A névleges üzemi árammal rendelkezik AC-7A alkalmazásban (ellenállás jellegű terhelés), míg AC-7B alkalmazás esetén (motorterhelés) 8,5 A üzemi áramot biztosít. A készülék névleges üzemi feszültsége 400 V AC 50 Hz, míg a vezérlőáramkör feszültsége 220-240 V AC 50 Hz. A távvezérléssel működtethető kontaktor kiválóan alkalmas olyan helyeken, ahol szükséges a távolról történő kapcsolás. A készülék rendelkezik működésjelző indikátorral, amely segít a gyors állapotfelmérésben. Az iCTK termékcsalád ezen tagja 4,6 VA tartó teljesítményt és 34 VA bekapcsolási teljesítményt igényel.
A készülék mechanikai élettartama rendkívül hosszú, 1 000 000 kapcsolási ciklus, elektromos élettartama pedig az alkalmazástól függően változik: AC-7A használat esetén 80 000 ciklus, AC-7B esetén 25 000 ciklus, AC-7C esetén 30 000 ciklus. Az IEC/EN 61095 és EN/IEC 60947-4-1 szabványoknak megfelelő kontaktor további elektromos élettartam értékei: AC-1 használat esetén 80 000 ciklus, AC-3, AC-5a és AC-5b használatnál egyaránt 30 000 ciklus. A kapcsolási gyakoriság 100 kapcsolási művelet naponta, ami biztosítja a stabil, hosszú távú működést.
A Schneider Electric Acti9 iCTK A9C40425 kontaktor 35 mm-es szimmetrikus DIN-sínre pattintható, szerelése egyszerű. A készülék méretei: 81 mm magas, 36 mm széles és 68,5 mm mély, 4 darab 9 mm-es egységet foglal el a DIN-sínen. A fehér színű készülékház IP20 védettséggel rendelkezik, modulos tokozásban pedig IP40 védettséget biztosít. A kontaktor -5°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed. A termék 2000 méteres tengerszint feletti magasságig használható, és 95%-os relatív páratartalmat képes elviselni 55°C-on. Zajszintje mindössze 30 dB, így csendes működést biztosít.
Schneider Electric Acti9 iCTK - A9C40425 műszaki adatok
Alapvető jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCTK
Termék típusa: Kontaktor
Eszköz rövid neve: iCTK
Alkalmazás: Motor-fűtés-világítás
Pólusok száma: 4P
Névleges üzemi áram: 25 A AC-7A, 8.5 A AC-7B
Pólusok érintkező összetétele: 4 NO
Hálózat típusa: AC
Vezérlési típus: Távvezérlés
Vezérlő áramkör feszültsége: 220...240 V AC 50 Hz
Kiegészítő információk
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Maximális teljesítmény: 1.6 W 400 V AC-nél
Névleges szigetelési feszültség: 500 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel VA-ban: 4.6 VA
Bekapcsolási teljesítmény VA-ban: 34 VA
Szerelés és méretek
Szerelési mód: Rápattintható
Rögzítés: 35 mm szimmetrikus DIN sín
9 mm egységek: 4
Magasság: 81 mm
Szélesség: 36 mm
Mélység: 68.5 mm
Szín: Fehér
Tartósság és élettartam
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 80000 ciklus IEC/EN 61095 25 A 50 Hz AC-7A
Elektromos élettartam: 25000 ciklus IEC/EN 61095 8.5 A 50 Hz AC-7B
Elektromos élettartam: 30000 ciklus IEC/EN 61095 50 Hz AC-7C
Elektromos élettartam: 80000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
Elektromos élettartam: 30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
Csatlakozások és terminálok
Vezérlő áramkör: Alagút típusú csatlakozók 2 kábel(ek) 1.5 mm² merev
Erőátviteli áramkör: Alagút típusú csatlakozók 1 kábel(ek) 1…4 mm² rugalmas
Erőátviteli áramkör: Alagút típusú csatlakozók 1 kábel(ek) 1.5…6 mm² merev
Meghúzási nyomaték: Vezérlő áramkör: 0.8 N.m
Meghúzási nyomaték: Erőátviteli áramkör: 0.8 N.m
Környezeti paraméterek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 IEC 60529 szerint
IP védettségi fokozat: IP40 (modulos tokozás) IEC 60529 szerint
Szennyezettségi fok: 2
Trópusi kivitel: 2 az EN 60947-4-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -5…60°C
Környezeti hőmérséklet tároláskor: -40…70°C
