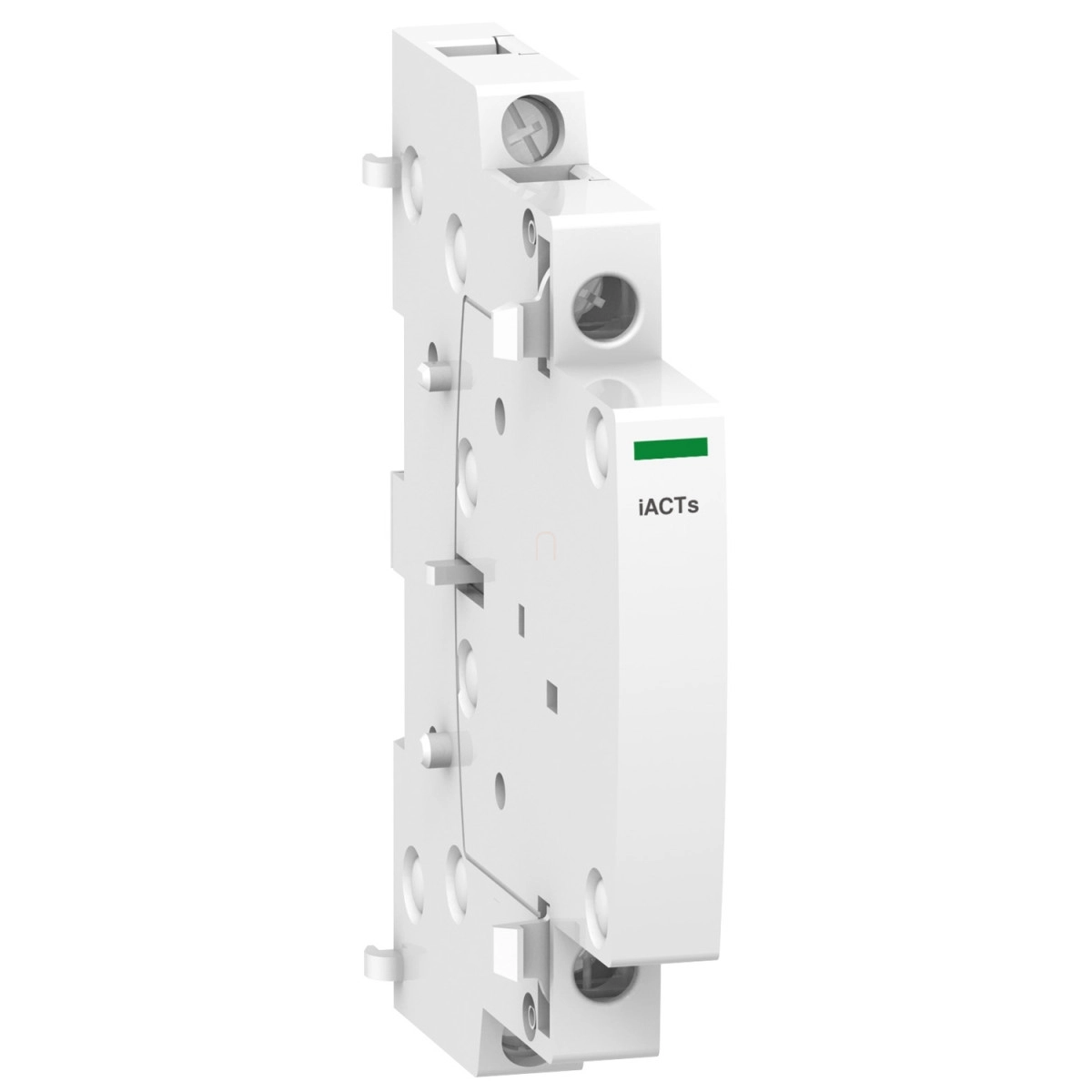

Az A9C15915 egy távoli jelzés kiegészítő eszköz a Schneider Electric Acti9 termékcsaládjából, amely 1 váltóérintkezős (C/O) funkcióval rendelkezik. Ez a kompakt, mindössze 9 mm szélességű modul tökéletes megoldást jelent, ha az Acti9 iCT kontaktorod állapotát szeretnéd jelezni vagy monitorozni távolról.
A Schneider Electric által gyártott iACTs kiegészítő a professzionális villamos rendszerek nélkülözhetetlen eleme, amely lehetővé teszi a mágneskapcsolók állapotának távoli jelzését. Az A9C15915 jelzéskiegészítő kompatibilis az Acti9 iCT sorozatú készülékekkel, a kontaktor jobb oldalára rögzíthető, és 35 mm-es DIN sínre szerelhető. Ezzel a készülékkel bővítheted meglévő iCT készüléked funkcionalitását, biztosítva a távoli jelzés lehetőségét.
Az A9C15915 műszaki paraméterei lenyűgözőek: a jelzőáramkör feszültség-tartományai 24 V AC/DC esetén 10 mA, 230 V AC 50/60 Hz esetén 5 A vagy 2 A, valamint 130 V DC esetén 1 A. A vezérlőáramkör feszültsége 24-240 V AC 50/60 Hz, illetve 24-130 V DC lehet, így rendkívül rugalmasan használható különböző alkalmazási területeken. A szigetelési feszültség (Ui) 440 V, az impulzus állóképesség (Uimp) pedig 4 kV, amely magas fokú biztonságot és megbízhatóságot garantál. Az IP20-as védettségi fokozat megfelelő védelmet biztosít a készüléknek beltéri környezetben való használat során.
A készülék 81 mm magas, 9 mm széles és 68 mm mély, fehér színű, és rendkívül könnyen szerelhető. A csatlakozás alagútkapcsos kialakítású, amely lehetővé teszi 2 db hajlékony 2,5 mm², 2 db merev 1,5 mm², 1 db merev 1,5-2,5 mm² vagy 1 db hajlékony 1,5-2,5 mm² vezeték bekötését. A vezeték csupaszítási hossza 9 mm, a meghúzási nyomaték pedig 0,8 N.m. A készülék széles üzemi hőmérséklet-tartományban (-20...50°C) használható, és magas, 95%-os relatív páratartalmat is elvisel 55°C-on.
Az A9C15915 elsősorban lakóingatlanok és kisebb kereskedelmi létesítmények villamos rendszereiben alkalmazható, ahol szükség van a kontaktorok állapotának távoli jelzésére. Legyen szó világítási körökről, fűtési rendszerekről vagy más villamos berendezésekről, ez a jelzés kiegészítő segít a rendszer állapotának távoli felügyeletében, növelve a biztonságot és a kezelhetőséget.
Schneider Electric Acti 9 iACTS - A9C15915 - jelzés kiegészítő, 1CO, 2A műszaki adatok
Főbb jellemzők
Termékcsalád: ICT
Sorozat: Acti9
Rövid terméknév: iACTs
Termék vagy komponens típusa: Távoli jelzés kiegészítő
Jelzőérintkezők felépítése: 1 C/O (váltóérintkező)
Kiegészítő tulajdonságok
Jelzőáramkör feszültség: 24 V AC/DC: 10 mA; 230 V AC: 50/60 Hz 5 A; 230 V AC: 50/60 Hz 2 A; 130 V DC: 1 A
Vezérlőáramkör feszültség [Uc]: 24...240 V AC 50/60 Hz; 24...130 V DC
Kompatibilitás: Acti9 iCT
Névleges szigetelési feszültség [Ui]: 440 V
Névleges impulzus állóképesség [Uimp]: 4 kV
Szerelési mód: Rögzített, a CT jobb oldalán
Szerelési alap: 35 mm szimmetrikus DIN sín
Szélesség modulban: 1 (9 mm)
Fizikai jellemzők
Magasság: 81 mm
Szélesség: 9 mm
Mélység: 68 mm
Szín: Fehér
Csatlakozás
Segédáramköri csatlakozás: Alagútkapocs 2 vezeték(ek) hajlékony 2,5 mm²; Alagútkapocs 2 vezeték(ek) merev 1,5 mm²; Alagútkapocs 1 vezeték(ek) merev 1,5...2,5 mm²; Alagútkapocs 1 vezeték(ek) hajlékony 1,5...2,5 mm²
Vezeték csupaszítási hossza: 9 mm
Meghúzási nyomaték: 0,8 N.m
Alkalmazási területek
Termék kompatibilitás: ICT
Piaci szegmens: Lakóingatlanok, Kisebb kereskedelmi létesítmények
Kompatibilitási kód: IACTs
Környezeti jellemzők
Szabványok: EN 60947-5
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Működési környezeti hőmérséklet: -20...50°C
Tárolási környezeti hőmérséklet: -40...70°C
